주거용 건축물 에너지효율등급 인증: 설계 시 반영 체크리스트

에너지효율등급 인증, 왜 설계 초기에 잡아야 하는가

에너지효율등급 인증은 준공 후 신청하는 절차처럼 보이지만, 실제 결과는 설계 초기 단계에서 거의 결정된다. 10년간 주거 프로젝트를 진행하면서 가장 많이 목격한 실수는 설계가 상당 부분 진행된 이후에 에너지 시뮬레이션을 돌려보고 뒤늦게 외벽 단열재 두께를 조정하거나 창호 사양을 바꾸는 경우다. 이 시점에서 변경하면 구조 검토부터 다시 해야 하는 상황이 발생한다.

국토교통부 기준으로 1등급 인증을 받으려면 에너지요구량이 연간 단위면적당 60kWh/㎡ 미만이어야 한다. 이 수치를 맞추는 데 영향을 주는 요소는 단열, 기밀, 창호, 설비, 향(向) 배치까지 전방위적이다. 계획설계 단계부터 에너지 전문가와 협업하는 것이 시간과 비용 모두에서 유리하다.

외피 성능: 단열과 기밀을 수치로 관리하라

외피 성능은 에너지등급을 결정짓는 가장 큰 변수다. 단열재 두께만 늘린다고 해결되는 문제가 아니다. 열교(Heat Bridge) 차단과 기밀 처리가 함께 이루어지지 않으면 단열재에 투자한 비용의 효과가 절반 이하로 떨어진다.

외피 설계 체크리스트

• 외벽 열관류율: 중부 1지역 기준 0.150 W/㎡K 이하 확보 여부
• 지붕 및 최상층 바닥: 0.120 W/㎡K 이하 적용 여부
• 창호 열관류율: 1.0 W/㎡K 이하, 가능하면 0.8 W/㎡K 목표 설정
• 슬래브 관통 배관 및 캔틸레버 부위 열교 차단 디테일 도면 작성 여부
• 기밀층 연속성 확보: 기밀테이프 적용 구간 상세도 포함 여부
• 기밀 성능 목표치 설정: 침기율(ACH50) 3.0 이하 목표 권장

창호 면적이 외벽 면적의 30%를 초과하는 설계에서는 창호 열관류율 0.1 단위 차이가 연간 에너지요구량을 3~5kWh/㎡ 수준으로 변동시킨다. 사양 선택 시 반드시 시뮬레이션 결과와 연동해서 결정해야 한다.

설비 시스템: 난방, 환기, 신재생에너지 연계

외피를 아무리 잘 잡아도 설비 시스템이 뒷받침되지 않으면 등급 상향에 한계가 있다. 특히 1등급 이상(1+ 이상)을 목표로 하는 경우, 설비 항목의 기여도가 전체 평가의 40% 가까이 차지한다.

설비 항목 체크리스트

• 난방 설비 효율: 콘덴싱 보일러 적용 시 열효율 98% 이상 제품 선정 여부
• 급탕 설비: 태양열 급탕 또는 히트펌프 급탕기 적용 가능 여부 검토
• 환기 설비: 열회수 환기장치(HRV) 적용, 열회수율 75% 이상 제품 선정 여부
• 조명 설비: LED 전구 100% 적용 및 조도 자동제어 시스템 포함 여부
• 신재생에너지: 태양광 패널 설치 면적 및 발전량 시뮬레이션 반영 여부
• 에너지 모니터링 시스템(BEMS) 도입 검토

태양광 3kWp 시스템 설치 시 연간 약 3,600~4,200kWh 발전이 가능하며, 이는 전용면적 85㎡ 기준 에너지자립률을 약 15~20% 향상시키는 효과를 낸다.

향 배치와 개구부 계획: 패시브 전략의 기본

건물의 향(向) 배치는 설계 초기 결정 사항이면서, 한번 고정되면 이후 단계에서 바꿀 수 없는 항목이다. 남향 위주의 주동 배치는 패시브 성능의 출발점이다.

향 배치 및 개구부 체크리스트

• 주거 공간의 주요 창면 남향 또는 남동향 배치 여부
• 북측 창면적 최소화: 전체 창면적 대비 북측 비율 20% 이하 목표
• 여름철 과열 방지를 위한 차양 깊이 계산 및 도면 반영 여부
• 인접 건물 또는 지형에 의한 일조 차단 분석(일조 시뮬레이션) 수행 여부
• 외부 루버, 처마, 발코니 등 고정 차양 요소의 유효 차양계수 산정 여부

남향 세대와 북향 세대가 혼재하는 판상형 아파트에서 북향 세대의 에너지요구량은 남향 세대 대비 평균 18~22% 높게 산출된다. 이 격차를 단열 보강만으로 메우려면 외벽 단열재 두께를 30mm 이상 추가해야 하는 경우가 많다.

인증 신청 전 최종 확인 사항

설계가 완료되고 인증 신청 단계에 진입하면 서류 누락이나 계산 오류로 인해 보완 요청을 받는 사례가 빈번하다. 인증 기관에 서류를 제출하기 전 아래 항목을 반드시 점검해야 한다.

인증 신청 전 최종 체크리스트

• 에너지 성능 지표(EPI) 점수 합산 및 등급 기준 충족 여부 재확인
• ECO2 시뮬레이션 결과와 설계도서 사양의 일치 여부 검토
• 단열재 두께, 창호 사양, 설비 효율 수치가 시방서와 도면에 동일하게 명기되었는지 확인
• 열교 부위 선형 열관류율 산정 근거 서류 준비 여부
• 신재생에너지 설치 계획서 및 용량 산출 근거 서류 포함 여부
• 인증 수수료 및 현장 실사 일정 사전 협의 완료 여부

2024년 기준 공동주택 에너지효율등급 인증 수수료는 전용면적 합계 기준으로 산정되며, 5,000㎡ 이하 단지의 경우 약 150만~300만 원 수준이다. 인증 갱신 주기는 10년이며, 갱신 시 당시 기준으로 재평가받는다는 점도 설계 여유도 확보 시 고려해야 한다.

2026년 단독주택 신축, 예산 계획을 왜 다시 세워야 할까요

"평당 500만 원이면 충분하겠지"라는 생각으로 시작했다가, 공사 도중 예산이 바닥나는 분들을 건축 현장에서 적지 않게 봐왔습니다. 2026년 9월 현재 건설공사비지수는 전년 동월 대비 5.07% 올라, 같은 기간 소비자물가 상승률(3.1%)보다 가파릅니다. 다만 모든 자재가 똑같이 오른 건 아닙니다. PVC관·아스콘처럼 석유계 자재는 큰 폭으로 뛴 반면, 철근·시멘트·레미콘은 오히려 안정세를 보이는 등 품목별 온도차가 뚜렷합니다.

이 글은 2026년 기준 단독주택 신축 비용을 시공 단계별로 낱낱이 정리합니다. 30평형 목조주택과 RC 구조를 비교하면서 읽으시면 더 도움이 될 겁니다.

2026년 30평형 단독주택 신축 총비용 요약

순수 시공비 1억 6,000만~2억 7,000만 원 + 설계·인허가·감리 등 소프트 코스트 15~25% 추가 = 실제 준비 자금 최소 2억~3억 5,000만 원 이상. 구조·마감 수준과 지역에 따라 폭이 크게 달라집니다.

구조 방식부터 결정하세요 — 평당 단가가 달라집니다

단독주택 신축 비용의 출발점은 구조 방식입니다. 어떤 구조를 선택하느냐에 따라 평당 단가가 크게 달라지고, 마감 수준에 따른 편차도 상당합니다. 2026년 기준 주요 구조별 순수 시공비(부지 매입비·설계비·허가비 제외)를 정리했습니다.

위 수치는 표준 마감 기준입니다. 프리미엄 수입 자재나 패시브하우스 수준의 단열을 적용하면 평당 단가가 30~50% 이상 뛸 수 있습니다. 그리고 "평당 단가"가 전부가 아니라는 점, 반드시 기억하셔야 합니다. 토목공사, 조경, 외부 담장, 가구·가전 같은 항목들이 총 예산의 15~25%를 별도로 차지합니다.

시공 5단계 — 단계별로 예산이 얼마나 들까요

단독주택 신축 공사는 기초 → 골조 → 외장·단열·창호 → 설비·전기 → 내부 마감 5단계로 나뉩니다. 각 단계가 전체 공사비에서 차지하는 비중과 2026년 기준 세부 비용을 단계별로 살펴보겠습니다.

① 기초공사 — 전체의 10~15%

기초공사는 땅을 파고 건물의 뼈대를 지지할 기반을 만드는 단계입니다. 지반 조건에 따라 비용 편차가 매우 큽니다. 양호한 지반이라면 줄기초 방식으로 30평 기준 1,500만~2,500만 원 선이지만, 연약 지반이면 파일 공사(항타)가 추가돼 500만~1,500만 원이 더 붙습니다.

2026년 9월 기준 레미콘 가격은 m³당 약 12만~14만 원 선인데, 최근 1년간은 오히려 0.1% 내리며 안정세를 보이고 있습니다. 철근은 톤당 85만~95만 원으로 같은 기간 6.1% 올랐지만, 시멘트는 1% 하락했습니다. 기초공사 핵심 자재인 레미콘·철근·시멘트만 놓고 보면 최근 상승 폭이 크지 않은 셈입니다.

② 골조공사 — 전체의 25~35%

골조는 집의 뼈대입니다. 구조 방식에 따라 비용과 공기(공사 기간)가 크게 달라집니다. RC 골조는 30평 기준 4,500만~6,500만 원, 경량목조 골조는 3,500만~5,500만 원 정도입니다.

2026년 목재 가격은 수입 2×6 SPF 각재 기준 장당 약 8,500~10,000원으로 2023년 대비 약 20% 올랐습니다. 기능공 1인당 일당은 목수·철근공·거푸집공 모두 30만~38만 원 수준입니다.

여기서 주의할 점이 있습니다. 전국 평균 노임단가 상승률 자체는 최근 1년간 1.44%에 그쳤습니다. 그런데도 현장 인건비 부담이 커지는 이유는 생산성 저하 때문입니다. 2017년 생산성을 100으로 보면 2022년에는 72.4까지 떨어졌고, 2025년 조사에서도 전년 대비 4% 추가 하락했습니다. 일당 자체는 크게 안 올라도, 같은 골조 작업에 더 많은 인력과 시간이 필요해지면서 실제 골조비는 계속 오르는 구조입니다.

③ 외장·단열·창호공사 — 전체의 15~20%

외장재와 창호는 집의 외관을 결정하면서 에너지 성능에도 직결되는 핵심 요소입니다. 2026년 기준 외장재 단가를 보면 시멘트 사이딩 평당 12만~18만 원, 적벽돌 외장 평당 18만~28만 원, 징크 판넬 평당 25만~40만 원 수준입니다. 창호는 국산 PVC 이중창 평당 25만~40만 원, 독일식 시스템창호 평당 60만~120만 원으로 선택폭이 넓습니다.

단열재는 절대로 줄여서는 안 되는 항목입니다. 그라스울 기준 30평 주택 단열 비용은 약 800만~1,500만 원이며, 2026년부터 강화된 건축물 에너지절약 설계기준에 따라 단열 기준이 한층 높아졌습니다.

④ 설비·전기·기계공사 — 전체의 15~20%

상하수도, 난방, 전기, 통신 등 눈에 보이지 않는 내부 설비가 이 단계입니다. 바닥 온수 난방(보일러) 방식이 일반적이며 30평 기준 보일러 포함 약 800만~1,300만 원, 전기 공사는 700만~1,200만 원 수준입니다. 최근 전기차 충전 인프라 수요도 늘어 200V 급속충전 콘센트 설치 비용(50만~120만 원)이 추가되는 추세입니다.

2026년부터 100㎡ 이상 단독주택에는 기계환기시스템(HRV) 설치가 사실상 권고 수준으로 격상됐습니다. 초기 설치비 200만~500만 원이 들지만, 실내 공기질 향상과 난방비 절감을 생각하면 투자 가치가 충분합니다.

⑤ 내부 마감공사 — 전체의 20~25%

내부 마감은 건축주의 취향이 가장 크게 반영되는 단계이면서, 예산 초과가 가장 빈번하게 발생하는 구간이기도 합니다. 선택에 따라 비용 편차가 3~5배까지 벌어집니다.

마감 단계에서 예산을 지키는 핵심은 딱 하나입니다. 사전에 마감재 스펙을 확정하고 견적서에 명시하는 것입니다. "적당한 걸로"라는 말은 계약서에 존재해선 안 됩니다.

설계비·인허가비·감리비 — 많은 분이 놓치는 숨겨진 비용

시공비만 계산하다가 빠뜨리기 쉬운 항목들이 있습니다. 이른바 소프트 코스트입니다. 이 항목들을 합산하면 전체 총사업비의 15~25%에 달합니다.

30평짜리 집의 시공비가 2억 원이라도, 실제로는 2억 3,000만~2억 5,000만 원의 자금을 준비해야 안전합니다. 토지 매입비를 더하면 수도권 기준 총 5억~10억 원 이상이 소요될 수도 있습니다.

예산을 지키는 7가지 실전 전략

비용을 무조건 줄이는 것이 목표가 아닙니다. 같은 돈으로 더 현명하게 짓는 것이 핵심입니다.

2026년 9월 자재비·인건비, 지금 어떤 흐름인가요

"자재값이 올라서 공사비가 비싸졌다"는 말은 반은 맞고 반은 틀립니다. 품목별로 뜯어보면 방향이 완전히 다릅니다.

PVC관(+49.7%)과 아스콘(+28.8%)처럼 석유와 연관된 자재는 크게 올랐지만, 시멘트(-1%)와 레미콘(-0.1%)은 오히려 하락했습니다. 철근은 6.1% 상승에 그쳤습니다. 즉 자재비 상승은 전체가 아니라 특정 품목에 집중돼 있습니다.

인건비는 노임단가만 보면 1.44% 상승에 그쳐 크게 오르지 않은 것처럼 보입니다. 하지만 국내 건설 기능인력의 50대·60대 이상 비중이 거의 70%에 달하고, 신규 인력 유입이 더뎌 생산성이 계속 떨어지는 것이 진짜 문제입니다. 2026년 일반 기능공 일당은 전국 평균 28만~35만 원, 숙련 기능공은 38만~50만 원 수준이며 수도권은 이보다 10~20% 더 높습니다. 여기에 실근로시간 단축까지 겹치면 실제 투입 인건비는 7~12% 늘어날 수 있다는 분석도 있습니다.

모듈러(조립식) 공법에 대한 관심도 늘고 있습니다. 공장 제작 후 현장 조립 방식이라 공기가 30~50% 단축되고 인건비를 절감할 수 있다는 장점이 있지만, 현재는 디자인 자유도가 제한적이라 30평 이하 소형 주택에 주로 적용됩니다.

단독주택 신축, 예산 계획의 핵심은 결국 하나입니다

단독주택 신축은 인생에서 가장 큰 재정적 결정 중 하나입니다.

모든 것을 문서화하고 숫자로 검증하세요.
구두 약속과 "대충 그 정도면 되겠지"는 공사 현장에서 통하지 않습니다.
도면을 완성하고, 시방서를 작성하고, 항목별 견적을 받고, 계약서에 상세 내역을 명시하세요.
번거롭더라도 이 과정이 여러분의 돈을 지키는 방패가 됩니다.

30평형 단독주택을 짓는 데 필요한 총 비용은 구조·마감 수준에 따라 최소 2억 원에서 최대 4억 원 이상까지 폭넓게 분포합니다. 시공 단계별 예산 구조를 이해하고 철저하게 준비하신다면, 2026년에도 후회 없는 내 집 마련이 가능합니다. 구체적인 설계 방향이나 인허가 절차가 궁금하시면 건축사사무소에 상담을 받아보시기를 권합니다.

#단독주택신축 #신축비용 #평당단가 #시공단계별예산 #2026건축비용 #목조주택 #RC주택 #건축예산 #단독주택설계 #건축주가알아야할것

지난달 상담을 찾아온 건축주가 이런 말을 했습니다. "설계 계약서에 서명하고 나서야 기본설계와 실시설계가 다른 단계인 줄 알았어요. 처음부터 알았다면 비용 협의를 다르게 했을 텐데요." 설계 4단계를 미리 이해하면 비용 낭비와 분쟁을 상당 부분 막을 수 있습니다.

1단계: 기획설계 - 돈을 쓰기 전에 가능성을 검토한다

기획설계는 본격적인 설계 용역 계약 이전에 해당 토지에 건물을 지을 수 있는지를 확인하는 단계입니다. 국토의 계획 및 이용에 관한 법률 제36조에 따른 용도지역 확인, 건축법 제43조에 따른 건폐율과 용적률 산정, 그리고 도로 접도 조건(건축법 제44조, 폭 4미터 이상 도로에 2미터 이상 접해야 함)을 이 단계에서 모두 따져야 합니다. 건축주가 직접 토지이음(eum.go.kr)에서 용도지역과 행위제한을 열람하고, 건축사와 함께 대략적인 건물 규모와 사업성을 검토합니다. 기획설계 용역비는 전체 설계비의 10~15% 수준이며, 사업을 중단할 경우 이 비용만 손실로 처리되므로 초기 투자로서의 의미가 큽니다.

2단계: 기본설계 - 건축주가 가장 많이 참여해야 하는 구간

기본설계는 건물의 배치, 평면, 입면, 단면의 기본 방향을 확정하는 단계입니다. 건축법 시행규칙 제6조에 따라 건축허가 신청 시 제출하는 배치도, 평면도, 입면도, 단면도가 이 단계에서 만들어집니다. 건축주는 방의 개수, 동선, 주차 대수(주택건설기준 등에 관한 규정 제27조, 세대당 1대 이상), 외장 재료의 방향성을 이 단계에서 결정해야 합니다. 기본설계가 완료된 후 변경을 요청하면 실시설계 단계에서 추가 용역비가 발생합니다. 실무에서 자주 보는 함정이 바로 이 지점입니다. 건축주가 기본설계 도면에 서명하고 나서 "방 하나를 옮기고 싶다"고 하면, 단순한 수정처럼 보여도 구조 계획과 설비 경로가 연쇄적으로 바뀌어 추가 비용이 수백만 원 단위로 발생합니다. 기본설계 단계에서 최소 3회 이상 도면 검토 회의를 요청하는 것이 실무상 권장됩니다.

3단계: 실시설계 - 시공사가 현장에서 읽는 도면을 만든다

실시설계는 시공사가 실제로 공사를 진행하는 데 필요한 모든 도면과 시방서를 완성하는 단계입니다. 건축 구조도, 기계설비도, 전기설비도, 소방설비도, 토목도가 모두 이 단계에서 작성됩니다. 건축법 제11조에 따른 건축허가와 건축법 제21조에 따른 착공신고에 필요한 서류 대부분이 실시설계 산출물입니다. 구조 안전 확인의 경우, 건축법 제48조 제2항에 따라 2층 이상 또는 연면적 200제곱미터 이상 건축물은 구조 기술사의 구조 계산서를 별도로 첨부해야 합니다. 실시설계 용역비는 전체 설계비의 50~60%를 차지하며, 설계 계약 시 단계별 지급 조건을 반드시 계약서에 명시해야 합니다. 실무에서 자주 발생하는 문제는 실시설계 완료 전에 공사 계약을 먼저 체결하는 경우입니다. 도면이 불완전한 상태에서 계약한 공사비는 나중에 수량 증가를 이유로 추가 공사비 분쟁으로 이어집니다.

4단계: 사용승인 - 준공이 곧 완료가 아니다

공사가 끝났다고 해서 건물을 바로 사용할 수 있는 것이 아닙니다. 건축법 제22조에 따라 공사 완료 후 사용승인 신청을 해야 하며, 허가권자가 현장을 확인하고 적합 판정을 내려야 비로소 건물을 사용하고 등기를 진행할 수 있습니다. 사용승인 신청 시에는 감리 완료 보고서, 에너지 절약 계획 이행 확인서(건축물의 에너지절약설계기준 제21조), 소방완공검사필증 등을 함께 제출해야 합니다. 건축물 에너지 효율등급 인증이나 장애물 없는 생활환경 인증을 조건부 허가 사항으로 받은 경우에는 이 단계에서 해당 인증 서류도 제출해야 하므로, 허가 조건을 처음부터 설계사와 공유해야 합니다.

지금 당장 실행할 수 있는 체크리스트

• 토지이음(eum.go.kr)에서 해당 토지의 용도지역, 건폐율, 용적률, 행위제한을 직접 출력해 건축사 상담 전에 준비한다.

• 설계 계약서에 기획설계, 기본설계, 실시설계 각 단계의 용역비와 지급 시점을 항목별로 분리해 명시되어 있는지 확인한다.

• 기본설계 단계에서 방의 개수, 주차 대수, 외장 재료, 주요 마감재를 서면으로 확정하고 도면에 서명하기 전 최소 3회 검토한다.

• 실시설계가 완료된 이후에 시공사 견적과 공사 계약을 진행하는 순서를 반드시 지킨다.

• 건축 허가 조건에 부가된 인증 항목(에너지 효율등급, 소방 등)을 사용승인 신청 전 체크리스트로 작성해 설계사와 공유한다.

함께 보면 좋은 글

• 건폐율·용적률 쉽게 정리 — 집 짓기 전 반드시 알아야 할 핵심 개념

• 건폐율·용적률 완벽 정리 | 건축 설계 전 반드시 알아야 할 법규 가이드

• 노후를 위한 공간 설계 – 나이 드는 집, 함께 늙는 건축

건축 도면에서 창호 기호를 처음 접하면 FSD, WD, PD, PW 같은 약자가 무엇인지 헷갈린다. 이 기호들은 창호도(창호 일람표)에서 각 문과 창문의 재료와 형식을 나타내는 표기 방법이다. 잘못 이해하면 방화 성능이 필요한 자리에 일반 문을 지정하는 실수가 생기므로, 기호 체계를 정확히 익혀두는 것이 중요하다.

창호 기호 표기 원칙

창호 기호는 통상 재료 약자 + 형식 번호로 구성된다. 예를 들어 FSD-1은 방화강철문 1번 타입을 뜻한다. 설계사무소마다 세부 표기는 다를 수 있으나, 주요 재료 약자는 업계 전반에서 공통으로 통용된다.

FSD — 방화강철문 (Fire Steel Door)

FSD는 건축물의 피난·방화구조 등의 기준에 관한 규칙 제26조에서 정하는 방화문에 해당하는 강철 재질의 문이다. 화재 발생 시 불길과 연기가 다른 구획으로 번지는 것을 막는 핵심 소방·피난 요소다.

방화문 성능 등급 (2022년 개정 기준)

방화문은 반드시 한국건설기술연구원(KICT) 또는 지정 시험기관의 성능 인정서가 있어야 한다. 도면에 FSD로 표기했더라도 성능 인정을 받지 않은 제품을 시공하면 사용승인 시 지적 대상이 된다.

WD — 목재문 (Wood Door)

WD는 가장 일반적인 실내 출입문이다. 사무실 내부 각 실, 주택 각 방, 복도와 실 사이 경계에 주로 사용한다. 방화 성능이 없으므로 방화구획 경계에는 절대 사용할 수 없다.

목재문의 심재는 허니컴(종이 벌집 구조), 합판, 집성재 등 다양하다. 습기에 약하므로 욕실·화장실 같은 습식 공간에는 사용하지 않고 PD(합성수지문)로 대체한다.

PD — 합성수지문 (Plastic Door)

PD는 PVC 또는 ABS 수지로 만든 문으로, 습기에 강한 특성 때문에 욕실·화장실·다용도실에 주로 쓰인다. 목재문(WD)처럼 방화 성능은 없다.

표면에 물이 닿아도 부식·팽창이 없고 청소가 쉬운 반면, 충격 시 크랙이 생기기 쉽고 목재에 비해 고급스러운 질감이 나오기 어렵다. 최근에는 욕실 공간에 슬라이딩(PW)이나 절첩식(PF, Plastic Folding) 문이 사용되는 경우도 늘었다.

PW — 합성수지 미서기창 (Plastic Window, Sliding)

PW는 PVC 프레임 창호 중 미서기(슬라이딩) 형식이다. 국내 아파트 발코니창, 주택 창문으로 가장 많이 보급된 유형이며, 가격 대비 단열 성능이 우수해 중저가 주거 건물에서 표준으로 쓰인다.

창호 기호를 읽는 실무 흐름

창호도를 처음 받으면 아래 순서로 확인한다.

1. 창호 일람표 확인: 도면 내 창호 일람표(창호 스케줄)에서 기호별 규격, 재료, 유리 사양, 방화 성능을 먼저 파악한다.
2. 평면도와 대조: 각 실의 창호 위치에 표기된 기호가 일람표와 일치하는지 확인한다.
3. 방화구획 경계 체크: 방화구획선(점선 또는 해칭)에 걸치는 문이 반드시 FSD (또는 성능 인정 방화문)인지 확인한다. WD나 PD가 방화구획에 표기되어 있으면 즉시 설계 오류로 수정해야 한다.
4. 시방서 대조: 창호 시방서에 명시된 성능 등급(방화문의 경우 60분+/60분/30분), 기밀·수밀 등급이 일람표와 일치하는지 검토한다.

관련 법령

• 건축법 제49조, 제50조 — 건축물의 피난·방화
• 건축물의 피난·방화구조 등의 기준에 관한 규칙 제26조 — 방화문의 구조
• 건축물 에너지절약설계기준 — 창호 열관류율 기준
• KS F 2268-1 — 방화문 성능 시험 기준

PVC 시스템 창호 표준 시방서 정리

패시브건축협회 인증 건축물에 적용되는 PVC 시스템 창호의 핵심 기준을 정리합니다. 열관류율, 기밀성, 단열 간봉, 이격 설치, 기밀 테이프·난연폼 충진이 품질의 핵심 포인트입니다.

PVC 시스템 창호 시공은 단순한 창호 설치가 아닙니다. 패시브 건축물 성능을 유지하기 위한 통합 공정으로 접근해야 합니다.

1. 일반 사항

• 적용 범위: 패시브건축협회 인증 건축물의 PVC 시스템 창호 공사에 적용
• 자재: KS 규격 또는 동등 이상 품질 자재 사용 원칙
• 안전 규정: 작업자 안전장구 착용 필수, 안전 비용은 계약에 포함
• 공사 범위: 창호 제작·운반·설치, 기밀 테이프 및 수성 연질폼 충진, 빗물받이 후레싱 포함

2. 성능 요구 사항

열관류율 (Uf, 프레임 기준)

유리 기준

• 3중 유리: 2번·5번 면 Low-E 코팅 + 중앙 반강화유리
• Ug ≤ 0.8 W/㎡·K
• g-value ≥ 0.4 (일사획득률)

3. 시공 지침

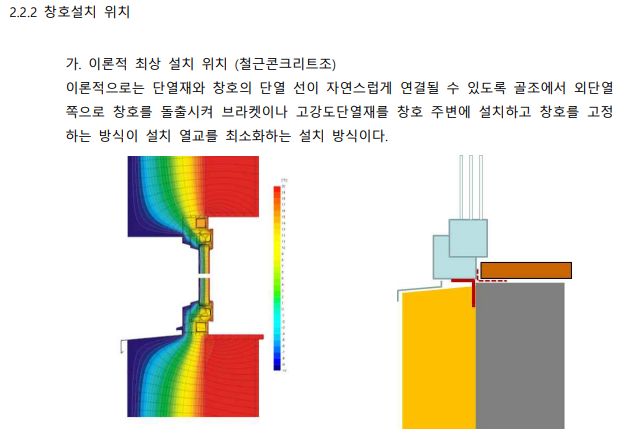

창호 위치

• 단열재와 연결되는 위치에 설치하는 것이 원칙
• 실제 시공에서는 누수 방지와 시공 정밀도를 위해 골조 쪽에 설치 후 보완하는 방식을 권장

이격 거리

• 좌·우·상부: 30mm 이상
• 하부: 50mm 이상 확보

고정 방법

• 전용 스크류 및 고정철물 사용 (고정 간격: 50~70cm, 상황별 차등 적용)
• 콘크리트·철근 간섭 고려, 최소 40mm 이상 매입

마감

• 외부 방수·투습 테이프, 내부 기밀·방습 테이프 끊김 없이 시공
• 설치 허용오차: 수직·수평 ±2mm 이내

4. 조정 및 유지

• 유리 삽입 후 창짝 수평·수직 점검 및 하드웨어 미세조정
• 청소: 모르터, 페인트, 본드, 모래, 먼지 제거
• 보양: 합성수지 보양판 설치, 손상시 보수 또는 교체
• 기밀 테스트: 최소 2회 (시공 중/준공 후) 실시

5. 참고 디테일

• 창호 상부·하부·측부 상세도 포함 (설계 도면 참조)
• 단열재·투습테이프·빗물받이 결합 구조를 도면으로 제시

방수의 원칙

방수 3대 기본 원칙

가. 방수는 구조체 표면에 하는 것이 원칙이다

나. 방수 물매가 최소 1/100 이상 또는 증발 가능한 상태 형성

방수 제품 중에는 '담수가능 제품(물이 표면에 고이거나 담겨도 그 성능을 지속하게 유지하는 제품)'이 따로 있을 정도로, 물이 고여 있다면 방수에는 치명적일 수 있다.

예를 들어 수영장 방수에 우레탄계열의 제품이 사용되지 않는 이유는 높은 압력이 걸리는 수영장의 물이 우레탄이 지속적으로 접촉해 있다면, 가수분해 현상(이른바 표면이 녹는 현상)이 생기면서 종래는 방수가 훼손되기 때문이다.

출처 : Sika Korea 홈페이지

옥상이나 화장실 등에 사용되는 방수제품에서 이런 현상이 목격되지 않는 이유는 수영장처럼 거의 영구적으로 물에 잠겨 있는 것이 아니라, 잠시만 고여 있다가 그 물이 쉽게 증발할 수 있기 때문이다.

또한 물이 고여 있다면 언젠가는 그 물에 의한 오염이나 곰팡이 생성이 쉽기 때문에 모든 방수에는 많은 물이 고이지 않도록 표면의 물매가 잡혀야 한다. 혹은 일시적으로 고여 있더라도 증발할 수 있는 환경을 만들어 주는 것이 좋다.

다. 모서리 보강

모든 방수 부위에서 가장 취약한 부분은 모서리에 있다. 모서리는 수평/수직의 벽이 각각 자기 길이 방향으로 수축/팽창을 하면서 모서리의 움직임이 상대적으로 더 크기 때문에, 이 인장응력으로부터 방수층이 견디기 위한 보강이라고 보면 된다.

화장실 방수를 할 때 바닥은 액체방수, 바닥모서리와 배관의 접속부는 고무계아스팔트방수를 하는 광경을 흔히 목격하게 되는데, 이것도 일종의 모서리 보강의 원리를 따른 것이다. 물론 이대로 하면 안 되지만, 고무계아스팔트 방수 표면에는 타일 본드의 접착이 어렵기 때문에 타일 본드가 붙지 않아도 된다고 생각하는 모서리 부분에만 이런 제품을 바르려는 경향으로 출발한 것이다.

실내 방수는 '방수부직포'라는 것을 이용해서 보강이 가능하다.

혹은 아래와 같이 탄성을 가진 제품도 있다.

출처 : https://jabjaje.com/goods/goods_view.php?goodsNo=1000000643

모서리에 부직포 보강을 하는 요령을 보더라도 골조 품질이 작업 결과에 큰 영향을 미칠 수 있다는 것을 알 수 있다. 이 원칙만 지키면 큰 무리가 없는 것이 실내 방수이다. 화장실도 다르지 않다.

우리나라의 문제점

가. 골조 품질

우리나라의 골조 품질은 거의 유사한 경제 수준을 가지고 있는 국가들과 비교하여 거의 절망적 수준이다. 심지어 최근에는 아파트도 수직/수평이 맞지 않는다는 하자 사례가 빈번히 보고되고 있다.

화장실은 신축도 문제지만, 리모델링 시 기존 타일을 거칠게 철거하고 드러난 구조체 표면에 아무런 조치를 하지 않고 바로 방수 작업에 들어가는데, 이는 머지않아 다시 철거를 유도하고 있는 셈이다.

나. 너무 급함

자본주의 사회에서 당연한 수순이기는 하나, 공동체 생활을 하는 아파트가 주거의 대부분을 차지하고 있고, 이사갈 집과 이사한 집들끼리 서로 날짜가 맞물리면서 1~2주 안에 거의 모든 것을 마무리 해야 한다는 강박관념과, 싸게 해야 살아남는다는 시장 분위기, 무조건 최저가를 선택하려는 소비 심리, 표면만 이쁘면 된다는 사회 분위기가 절묘한 조화를 이루면서, 공사 후 눈에 보이지 않는 방수 작업은 그저 지나가는 절차일 뿐이다.

화장실 방수 공사를 타일까지 이틀 안에 끝내려는 분들이 있고, 그렇게 하는 회사만을 찾는 소비자가 있다. 심지어 하루에 방수, 타일, 위생기구 시공까지 모두 끝내고 철수를 하는 분들도 있다.

다. 액체방수에 대한 지나친 믿음

액체 방수란, 시멘트에 방수액을 섞어서 몰탈을 만들고, 그 몰탈로 방수층을 형성하는 방법이다. 이 방식은 방수제품에 탄성이라는 개념이 없던 70년대에 만들어진 방수 방법이고, 지금은 유효하지 않다. 방수는 기본적으로 최소한의 탄성이 있어야 한다.

물론 '콘크리트 바닥은 움직일 수가 없다. 그러므로 액체방수가 탄성이 없더라도 충분한 방수의 역할을 할 수 있다'라는 주장이 틀린 말은 아니다. 그러나 이 '움직임'에는 구조체가 흔들리는 지진 같은 것이 아니더라도, 외부에 무거운 산업용 차량이 지나간다거나, 바람이 매우 세차게 분다거나 하면서 생기는 '진동'도 포함된다. 탄성이 전혀 없는 액체방수는 아주 미세한 진동에도 균열이 생기게 되고, 물은 이 미세한 균열을 통해서 충분히 누수가 될 수 있다.

그리고 자재비가 싼 것도 선택의 한 이유이기도 한데, 이제는 인건비를 고려할 때 액체방수를 선택해서 몇 푼 아껴봐야 부끄러운 수준일 뿐이다.

라. 줄눈이 방수가 된다라는 오해

화장실에 누수가 생기면, 타일 줄눈에 실리콘을 바르고 방수가 될 거라는 희망을 가진 분들이 의외로 많다. 그러나 건물의 외장재가 방수층이 아니듯이 타일면은 방수층이 아니다.

심지어 줄눈에 침투성방수제를 넣는 분들도 있다. 물론 돈도 받는다.

큰 돈이 들어간다. 이 돈은 처음 할 때 제대로 하지 않은 탓에, 후세대가 계속 그 비용을 지불해야 하는 그 돈이다.

화장실 당 공사비가 300만원 이하여야 한다고 알고 있는 분들과, 5일 이상의 공사 기간을 참을 수 없는 분들은 아래 내용을 더 볼 필요는 없다.

화장실 바닥 누수의 원인 접근

화장실에서 누수가 생겼다면 크게 네 가지에 기인한다.

가. 바닥 배수관과 콘크리트 사이에서의 누수

배수관의 표면에 바닥 방수를 끌어 올려서 발라주는 것이 일반적인 상황인데, 배수관은 물이 내려가면서 사소한 진동이 계속 있기 때문에, 이 도막방수의 두께가 너무 얇거나 모서리 보강이 없거나, 시멘트가 묻어 있는 표면에 그대로 발랐거나 한다면, 배수관과의 틈새를 통해 누수가 된다.

이 경우 아파트라면 아랫집의 화장실 천장을 볼 때, 배수관과 콘크리트 사이에서 물이 떨어지는 것을 볼 수 있다.

아랫집의 배관 주변으로의 누수는 일단 바닥 전체를 다 철거하지 말고, 드레인을 들어내고, 배수관 주변의 타일과 몰탈만 제거를 한 후에, 부분적 공사를 하는 것만으로도(최소한 줄눈 방수를 하는 것보다) 훨씬 건전한 보수가 가능해질 수 있다.

나. 수도배관 이음매에서의 누수

수도꼭지를 설치하기 위한 밸브 등의 이음 부속을 통한 누수가 있다. 이런 누수는 타일의 뒷면으로 흐르기 때문에, 화장실과 인접한 방 벽면에 누수의 흔적이 있을 수도 있다. 이런 누수는 수도관에 대한 가스압력시 누수검사로 대개의 경우 다 찾을 수 있다. 혹은 수도계량기의 별침이 미세하게 돌아가는 것으로도 확인은 가능하나, 수도꼭지 중에서 어느 수도꼭지인지를 알 수는 없기에 누수 검사를 하긴 해야 한다.

다. 바닥과 벽이 만나는 모서리에서의 누수

건식구조에서는 이 부분의 하자가 매우 많으며, 콘크리트 구조에서는 흔하진 않지만, 바닥과 벽이 만나는 모서리에 보강을 하지 않는 것이 우리나라 화장실 방수의 고질적 문제이기 때문에 이 부분을 통한 누수가 있을 수 있다. 이 누수는 콘크리트보다는 건식 구조(목구조, 스틸)에서 주로 발생한다. 혹은 ALC와 같은 조적식 구조에서는 흔한 편이다.

새로 집을 사고 나서 기존 화장실을 리모델링을 할 때, 타일을 철거하고 방수부터 다시 하는 경우는 매우 드물다. 대부분 이른바 덧방이라는 것을 선택하게 되는데, 기존 화장실의 상태가 아무 문제가 없다면 괜찮으나, 살다가 누수가 생기면 방수를 다시 해야 하는데 그 원인 파악을 하기는 지난한 과정이 필요하다.

그러므로 이런 경우에는 최소한 벽에서 맨 하단의 타일까지는 제거를 하고 바닥과 벽면까지 다 방수를 하고 다시 타일을 붙여야 한다.

라. 드물게 바닥 타일 하부로 차오른 물이 방수턱을 넘어서 누수 (이중배수와 관련)

타일 표면은 방수층이 아니다. 아무리 줄눈을 정성스럽게 넣는다거나 에폭시 줄눈을 한다거나 그 할아버지 급의 줄눈 시공을 해도 역시 마찬가지다. 그러므로 줄눈 하부로는 언제든 물이 들어간다는 것을 전제로 두어야 한다.

타일면 하부는 이른바 사모래층이 있다. 이 층은 타일의 물매를 잡는 용도로 시공되는 것인데, 타일 하부로 들어간 물은 이 사모래 층에 고일 수밖에 없는 것이 우리나라의 방수 방법이다.

이 물은 물을 사용하지 않을 때는 줄눈을 통해서 서서히 건조가 된다. 그러므로 이 속에서 물이 꽤 높게 차오를 때까지는 꽤 긴 시간이 필요한데, 십수년이 걸릴 수도 있다.

이 물의 높이가 방수턱을 넘어서 누수가 되기 전에, 전조 증상으로는 난방 배관 주변의 틈새를 통한 수분의 증발로 인해 아래처럼 문 하부 줄눈에서 미세하게 물이 새어 나오거나,

방/거실 쪽의 화장실 앞 마루가 변색이 시작되고,

화장실에서 아무리 청소를 열심히 해도 무언가 계속 꿉꿉한 냄새가 나는 것으로 간접확인을 할 수 있다. 타일 하부로 내려간 물이 수년 동안 고여 있으면서 나는 냄새이기 때문이다.

이 문제를 근본적으로 해결하기 위해서는 이중배수를 해야 한다. 그에 안되면, 젖어 있는 사모래를 다 들어내고 새로 다 설치를 해야 하는데, 그 역시 물이 고이는 원인을 제거한 것은 아니기에, 역시 수년 후에 다시 동일한 문제가 재발할 수 있다.

방수 자재의 선정

만약 굳이 다른 것을 선택하고 싶다면 유일한 대안은 폴리머계 무기질탄성방수가 있다. 무기질방수의 가장 큰 단점은 탄성이 유기질에 비해 적다는 것(약 절반 수준)이지만, 가장 큰 장점은 내부의 습기가 배출될 수 있다는 점이다. 그러므로 신축 건물에서 구조체 수분이 평형 함수율에 도달하지 못했거나, 누수가 있었던 화장실을 철거하고 다시 방수를 할 때 습한 표면에도 방수를 할 수 있다.

국내 쌍곰 제품도 있으나 신율 정보를 찾을 수 없어서 배제하였다.

바탕면의 정리

우리나라 시장에서 가장 어려운 것 중 하나인데, 절망적인 골조품질을 보완하려는 그 어떤 시도도 없다는 점이다. 그로 인해 항상 타일은 떠발이로 시공이 되고, 탈락이 되어도 보수를 하려 오신 분들은 항상 전 시공자 탓만 한다. 잘못 붙였다고.

(참고로 떠발이 붙임을 할 때, 접착몰탈은 타일 면적의 80% 이상이어야 한다. 그러므로 위 사진에서 탈락의 여러 원인이 있겠지만, 일차적으로는 접착면적 부족이 원인이다.)

즉 아래와 같은 표면에 방수를 하는 것은 결국 누수가 재발되며, 지금의 돈을 나중에 들어오는 다음 집주인이 계속 나눠 내는 셈이며, 그 돈을 합하면 처음 잘하는데 들어간 비용의 몇 배가 들어간다.

방수층의 위치 결정

우선 방수층을 어디에 둘 것인가를 먼저 결정해야 한다. 방수층은 구조체 표면에 하는 것이 원칙이고, 그 다음은 난방을 위한 난방 파이프를 매립하고 타설하는 방통몰탈 상부에 할 수 있다. 즉 두 가지 중에 어디에 할 것인가를 정해 두고 시공에 들어가야 한다.

위/아래 두 번의 방수를 하는 경우도 있는데, 큰 의미는 없으며, 협회의 추천은 구조체 표면에 하는 것이다.

화장실 바닥 높이 결정

화장실 바닥의 높이를 거실과 맞추고 건식으로 사용할 것인가, 다운 시켜서 슬리퍼가 걸리지 않게 할 것인가를 결정해야 한다. 그래야 화장실 바닥에 들어갈 수 있는 재료의 구성과 두께를 결정할 수 있다.

최근에는 거실과 높이를 맞추는 집들도 많아지고 있으나, 아직까지는 거실보다 내려서 슬리퍼가 걸리지 않기를 원하는 분들이 많다. 그러나 맞추려는 비율이 해마다 높아지고 있는 것도 사실이다.

이 부분은 누가 맞다라기 보다는 사용자의 취향이고, 점점 고단열, 고밀화되어 가고 있는 형편이기에, 예전처럼 맨발로 타일 바닥에 들어간다고 하더라도 큰 불쾌감이 없기에, 건식 사용도 한번쯤 깊이 고민해도 될 만하다. 거실과 높이를 맞추면 나이가 많이 들어도 큰 불편함이 없다는 장점이 있기 때문이다.

높이를 거실과 같게 할 경우 샤워실을 제외한 화장실 바닥은 당연하게 물걸레 정도로만 청소를 해야 한다. 물론 물을 부어서 청소를 해도 되지만, 자칫 거실로 물이 넘어갈 수도 있다. 즉 건식 화장실도 하부에 방수를 하는 것은 같다. 서양에서는 화장실 바닥 방수 자체를 하지 않는 경우도 있으나, 우리나라 생활 습관상 그건 쉽지 않다.

이중 배수 고려

몰탈 미장으로 할 경우 바탕면의 강도를 낼 수는 있지만, 물매를 잡기가 매우 어렵게 되기에, 모래가 많이 섞인 푸석푸석한 건몰탈을 만들어서, 쇠흙손으로 쉽게 걷어낼 수 있도록 만들어서, 한쪽부터 쭉 붙이고 덜어내면서 원하는 물매를 만들어 내기 용이하기 때문이다.

이 차오른 물은 냄새를 유발하고, 줄눈 사이에 물이 나오기도 하고, 화장실 앞의 마루를 변색시키기도 하는데, 방수턱을 넘으면 누수로 이어지는 결과를 초래한다.

해외 정보를 보면, 이 사모래 층 위에 방수를 하는 것을 볼 수 있고, 이를 근거로 우리나라도 그렇게 하려는 분들이 가끔 있는데 우리나라에서는 불가능하다. 영어권에서 이 사모래를 Screed라고 하고, 사모래 작업을 Screeding 또는 Bedding이라고도 한다.

해외 사모래 작업과 우리나라 사모래 작업이 가지는 근본적인 차이는, 우리나라 사모래 작업이 너무 오래된 방식을 고수하고 있다는 점이다. 즉 기술 기준이 없던 시절의 방식을 50년이 넘는 시간 동안 별다른 변화 없이 유지하고 있는 데 반해, 해외는 시대 흐름에 따른 기술 기준의 변화를 지속적으로 반영해 왔다는 점에 차이가 있다.

일단 해외 사모래 작업은 대략 아래와 같이 진행된다. <출처: 아덱스 교육용 영상>

맨 처음 시멘트물을 뿌려서 접착력을 높여 주고, 처음부터 적절한 배합비를 맞춘 몰탈을 만드는데, 우리나라보다 물의 비율이 더 높다. 즉 더 단단한 몰탈을 만들 수 있다. 이 정도의 표면이 나온다면 이 위에 도막방수를 하는 것이 가능해지며, 바로 타일이 붙기 때문에 별도의 이중배수는 고려하지 않아도 된다.

반면 우리나라는 드물지만 처음의 시멘트 물을 바르지 않는 분도 있고, 모래 위에 시멘트 푸대를 바로 해체하고 대강 배합을 하고 작업을 하는 분도 있고, 심지어 물이 거의 없는 마른 배합으로 물매를 대략 잡은 후에 표면에 물을 뿌려서 표면만 굳게 하는 분도 꽤 많다. 이 분들이 다 잘못되었다는 의미는 아니다. 그저 오래전에 사라졌어야 할 과거의 방법일 뿐이다. 우리나라 식의 작업은 표면의 강도는 대강 나올 수 있겠지만, 내부까지 동일한 강도는 나오지 않는다. 또한 내부 공극도 많아질 수밖에 없다. 그래서 사모래층 위에 방수를 직접하는 것은 불가능하다.

여기에 대한 논의는 아래 글에 있었다.

https://www.phiko.kr/bbs/board.php?bo_table=z4_01&wr_id=62616

그러므로 이중배수는 필요하다.

이중 배수 방법

신축시 — 콘크리트 구조에서 2층 이상의 일반 층

콘크리트 구조에서 2층 이상의 이중배수는 아래와 같은 제품을 사용하면 바로 적용이 가능하다. 원래 아파트 시장에서 이중배수를 목적으로 개발된 제품이어서 개별 구매가 불가능하였으나, 잡자재를 통해서 낱개로 구입이 가능해 졌다.

https://jabjaje.com/goods/goods_view.php?goodsNo=1000000343

슬라브 콘크리트 타설시 이 제품을 매립하면 쉽게 이중배수를 구현할 수 있다. 다만 기초와 같이 그 두께가 200mm를 넘어가면 이 제품의 고정이 어렵기 때문에 아래의 '배수구를 2개 이용하는 방법'으로 해야 한다.

신축의 기초슬라브, 건식구조, 리모델링 시의 이중배수

리모델링을 할 경우는 위와 같은 제품을 사용할 수 없다. 그러므로 다음과 같은 방법으로 해야 한다.

대개의 화장실 구성이 아래와 같다고 보면 바닥 배수구는 표시된 것과 같이 두 개가 있다.

이 중에서 세면대 하부에 있는 배수구를 사용하지 않는 것이다. 즉 바닥 배수구는 샤워공간에 있는 배수구만 사용하는 셈이다. 이 사용하지 않게 되는 배수구의 배관을 방수층에 잘라서 그 배관을 통해 하부 물이 빠지도록 하는 것이다.

이를 그림으로 그리면 아래와 같은 개념이 된다.

관련된 질문/답변 사례: https://www.phiko.kr/bbs/board.php?bo_table=z4_01&wr_id=70057

번외의 이야기이지만, 이처럼 방수층 높이에서 배수관을 잘라서 방수를 할 경우, 배수관을 방수가 감아 올리는 식이 아닌, 배관 내부를 감싸는 식으로 방수가 되어야 한다. 치켜 올리는 것도 그렇지만, 내려 감는 것도 콘크리트와 PVC 배관 사이가 이질재의 접합부이기 때문에, 가장 취약한 부위일 수밖에 없다. 그러므로 이 부분은 과하다 싶을 정도로 신경써서 방수를 해야 한다.

해외 시장은 이런 이질재의 접합부 처리를 위한 전용 드레인이 개발된지 오래 되었다. 그것도 각 방수제품에 맞는 여러 제품이 존재한다.

리모델링시 배수구가 하나 밖에 없거나, 샤워가 아닌 욕조가 있을 경우

이때는 하나의 배수구로 이중배수를 만드는 차선의 방법을 선택해야 한다. 만약 바닥 배수구의 구경이 75A라면 그 속에 65A를 넣고, 만약 50A라면 그 속에 40A 배관을 넣는 방식이다. 그래서 하수관의 지름 차이를 이용해서 이중배수를 하게 된다.

안쪽에 끼어 지는 배관은 작업 중 하부로 떨어지지 않도록, 아래를 사선으로 절단하여 맨 아래까지 밀어 내리고, 상단을 필요 높이에 맞게 절단을 하면 무리가 없다.

여기에 대한 논의는 아래에 있었다: https://www.phiko.kr/bbs/board.php?bo_table=z4_01&wr_id=66868

기타 화장실 방수 시공 관련 사항

가. 타일의 접착

접착의 원리

타일이 장기간 탈락하지 않고 붙어 있는 것은 이론적으로 바탕면 - 본드 - 타일로 이어지는 접합면에 접착을 방해하는 이물질이 없이 접착되는 것이 중요하다. 그래서 가장 우선되는 것이 바탕면의 청소라고 봐야 한다.

이것이 현장의 상황에서 쉽지 않기에, 건축 기술은 크게 두 가지 방향으로 발전을 해왔다. 하나는 프라이머의 개량, 또 다른 하나는 타일면과 바탕면 모두 접착몰탈을 바르는 방식이다.

그러나 프라이머도 돈이고, 타일면과 바탕면 모두 접착몰탈을 바르는 것도 돈인데, 인건비가 계속 올라가면서 이 양쪽 모두 접착몰탈을 바르는 것을 생략하는 현장이 늘어나게 되면서 탈락의 문제가 발생을 하게 되었다.

이 문제를 프라이머로 해결될 수 있다고 보았는데, 결국 그게 해법이 아니라는 것이 과학적으로 규명이 된다.

즉 바탕면 또는 타일면 어느 한쪽에만 접착몰탈을 바르면 탈락이 되는 이유는, 압착을 할 때 접착몰탈 속의 수분이 모세관현상으로 접착몰탈 표면으로 올라오는 현상과 내부의 공기가 빠져 나오면서 표면에 공기구멍(에어포켓)이 생기기 때문이다. 즉 접착몰탈이 붙어야 하는데, 표면에 얇은 수막과 공기층이 형성되면서 접착력을 상실하게 된 결과이다.

이 부분은 타일 뒤면에만 바르든, 바탕면에만 바르든 같은 결과라고 봐야 한다. 즉 문제의 시작은 타일면과 바탕면 모두 접착몰탈을 발라야 한다는 규정이 잘 지켜지지 않으면서 생긴 것이라고 볼 수 있다.

요철쇠흙손의 필요성

그래서 개발이 된 것이 요철쇠흙손(Notched Trowel)이다.

이것이 접착력을 높이는 원리는 표면에 요철이 있어서 타일을 압착할 때, 표면으로 올라오는 수분과 공기가(요철 부위가 뭉게지면서) 다시 접착몰탈 속으로 스며들 수 있도록 고안된 것이다.

시방서

그래서 시방서에도 그냥 직각으로 눌러서 접착하지 말고, 좌우로 비틀면서 압착을 하라고 나와 있는 이유이기도 하다. 그래야 표면의 수막과 공기구멍이 제대로 뭉게질 수 있기 때문이다. 물론 이 요철을 타일 뒷면에서 낼 수 있다면 이론적으로 결과는 같다.

다만 그게

• 가. 속도가 느리고
• 나. 숙련도에 따라 타일의 전면에도 접착몰탈이 붙을 수 있고
• 다. 깊은 골을 내기도 어렵고
• 라. 작은 타일은 작업 자체가 어렵다는 점도 있지만
• 마. 결정적으로 접착몰탈의 손실이 커지게 된다

이 모든 것이 비용이고 공사비와 연관이 있기에, 바탕면에 요철을 내는 것이 표준으로 굳어지게 되었다.

관련 규정

바탕면에 접착몰탈을 바르고, 여기에 요철쇠흙손으로 골을 내는 것이 올바른 방법이라고 정의된 규정은 대략 아래와 같다. 규정마다 "표준"으로 정한 것이 있고 "권장"으로 표현된 것의 차이는 있다.

뒷면바름

그럼에도 불구하고, 지금도 대형타일은 타일면에도 얇게 접착몰탈을 바르도록 권고하고 있다. 이를 영어권에서는 Back-Buttering이라고 표현한다. 특히 난방을 하는 바닥 타일인 경우, 대형타일과 더불어 이 뒷면바름을 "매우 강하게" 권고하고 있다. 또한 난방을 하는 바닥의 타일에는 탄성줄눈을 사용해야 한다.

요철쇠흙손 크기

절망적 골조 품질에서의 타일 접착

우리나라는 골조품질이 거의 절망적이기에, 위에 언급한 것과 같이 바탕면에 접착몰탈을 바르는 것이 더 좋지 않은 결과로 이어질 수 있다. 오차 범위의 허용치를 넘어가고 있는 현장이 전국의 거의 모든 현장이라고 봐도 무방한 우리나라의 현실에서 바탕면에 요철쇠흙손으로 면을 만들 경우 마감면의 평활도를 도저히 만들어 낼 수 없기에, 자칫 하다가는 일부분만 붙어 있고 뒤가 떠있는 타일이 될 수 있기 때문이다.

그래서 타일 뒷면에 몰탈을 두껍게 발라서 눌러 붙이는 방식이 유효할 수 있기도 하고, 어찌 보면 이런 밑도 끝도 없는 현실에서 타일작업하시는 분들이 그나마 건전한 방식을 고민한 결과라고 볼 수도 있다. 그래야 타일 뒷면에 최대한 몰탈의 두께를 확보해야 눌러 붙일 수도 있고, 평활도도 맞추면서 그나마 탈락으로부터 안심할 수 있기 때문이다.

또한 거기에 더해서 계절별 온도/풍속 등에 따른 오픈타임의 조절을 현장에 계신 분들이 숙지를 하고 일을 할 수 있는 사회적 기반도 거의 없는 것이 현실인지라, 이는 꼭 타일만의 문제도 아니다. 우리나라 현장은 근본적 해결은 도외시하고 그 뒤의 모든 문제를 마감 공사하시는 분들께 전가를 하고 있는 시장이기에 그렇다.

그러므로 바탕면에 접착몰탈을 바르는 것이 올바른 방법이고, 정의된 규정이기는 하나, 우리나라 현실에서는 타일 뒷면에 접착몰탈을 바르고 눌러 붙이는 것이 차선이지만 현실적인 방법이 될 수 있다는 점도 이해해야 한다.

장수명 주택 건설·인증기준 일부개정 고시(설명/ 인증 장점)

장수명주택 건설·인증기준 일부개정 설명 + 인증 장점 1.

장수명주택 건설·인증기준 일부개정 설명 + 인증 장점

1. 개정안 설명

개정 배경

• 철골조 주택도 장수명 주택 인증 대상에 포함되도록 「주택건설기준 등에 관한 규칙」이 개정됨(2025.9.7 시행).

• 이에 따라 철골조의 부식방지 성능, 강재 품질 등 내구성 평가 기준이 신설됨.

• 또한 철근 피복두께, 콘크리트 설계강도 기준을 표준시방서 및 설계기준에 맞게 최신화.

2. 주요 개정 내용

3. 장수명주택 인증을 받으면 좋은 점

(1) 건축물 성능·내구성 확보

• 철근·철골 구조별로 내구성 기준을 충족해 50년 이상 장기간 사용 가능한 주택 보장.

• 구조체 성능이 강화되므로 유지보수 주기가 길어지고, 장기적인 수선비 절감.

(2) 주택 품질·가치 상승

• 국토교통부 인증을 받음으로써 분양·매매 시 브랜드 가치와 신뢰도 상승.

• 소비자 입장에서는 "국가 인증 장수명주택"이라는 점이 안정성과 품질을 보증.

(3) 유지관리·리모델링 용이

• 가변성·수리용이성 평가 항목(벽체·배관·층고 등)으로 인해 리모델링·증축 시 비용 절감.

• 거주 중 설비 교체·배관 수리도 용이 → 생활 불편 최소화.

(4) 에너지·환경적 이점

• 부식방지, 방수, 내염해 설계 등 환경 대응성 강화 → 에너지 효율 및 친환경성 향상.

• 장수명 구조는 폐기물·재건축 부담을 줄여 탄소저감 효과도 기대 가능.

(5) 금융·세제 혜택 가능성

• 일부 지자체·정부 정책에서 장수명주택 인증 주택에 대해 세금 감면, 금융지원, 건축 인센티브 제공 가능.

(6) 사회적·제도적 장점

• 고령사회 대비, 세대 분리·가변성 설계로 다양한 가구 형태에 대응.

• 재건축 수요를 줄여 주거 안정성 확보 및 도시재생에도 긍정적 기여.

종합 정리

• 이번 개정으로 철골조 주택도 장수명 인증 가능 → 내구성·품질 강화.

• 장수명주택 인증을 받으면,

  1. 구조 성능 강화와 유지보수비 절감

  2. 주택의 브랜드 가치 상승

  3. 리모델링·수리 편리

  4. 환경·에너지 효율 개선

  5. 세제·금융 혜택

  6. 사회적 주거 안정 기여

  등의 이점을 얻을 수 있음.

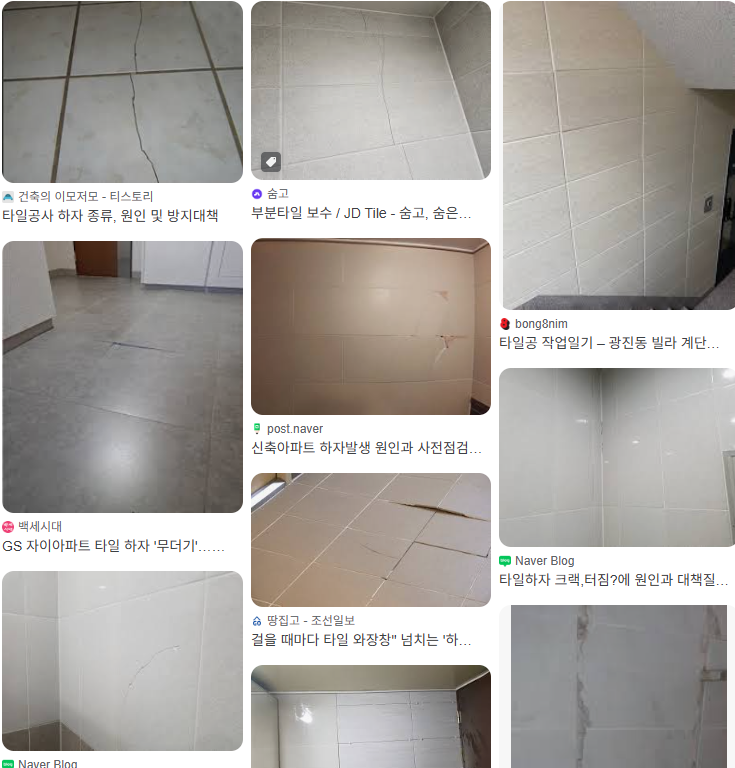

「하자심사 분쟁조정 사례집」이 실무에 필요한 이유

공종별 실제 판정 사례를 축적한 이 사례집은 하자 여부를 판단하는 기준을 가늠할 수 있는 실무 참고자료입니다.

공동주택이나 건축물의 하자를 둘러싼 분쟁은 시공 결함인지, 사용상 마모인지, 설계 자체의 한계인지에 대한 판단이 엇갈리는 경우가 많습니다. 하자심사·분쟁조정위원회는 이러한 분쟁을 소송 이전 단계에서 신속하게 해결하기 위한 행정형 분쟁조정 기구이며, 그동안 축적된 심사·조정 사례를 정리한 사례집은 유사한 상황에서 어떤 기준으로 하자 여부가 판단되었는지를 미리 가늠해볼 수 있는 실무 자료로 활용됩니다.

공종별 사례가 중요한 이유

하자는 마감공사, 방수공사, 급배수설비, 전기설비 등 공종마다 발생 원인과 판단 기준이 다르게 적용됩니다. 예를 들어 방수공사의 누수는 시공 하자와 구조체 균열, 사용자 관리 소홀이 복합적으로 얽혀 있는 경우가 많아 원인 규명이 까다로운 반면, 마감공사의 들뜸이나 균열은 상대적으로 시공 품질과의 인과관계가 명확하게 드러나는 편입니다. 사례집은 이런 공종별 특성을 반영해 판정 기준을 축적해 두었기 때문에, 유사 분쟁이 발생했을 때 참고할 수 있는 실질적인 근거가 됩니다.

분쟁조정 신청 시 실무 팁

하자보수청구나 손해배상청구를 준비할 때는 하자 발생 부위의 사진·영상 기록을 시간순으로 남겨두고, 준공 도면 및 시방서와 실제 시공 상태를 비교할 수 있는 자료를 함께 준비하는 것이 조정 과정에서 유리하게 작용합니다.

Ⅱ 하자심사 사례 (공종별)

1. 마감공사

2. 옥외급수·위생 관련공사

3. 난방·냉방·환기 공기조화설비공사

4. 급·배수 및 위생설비공사

5. 가스설비공사

6. 창호공사

7. 조경공사

8. 전기 및 전력설비공사

9. 정보통신공사

10. 지능형 홈네트워크설비공사

11. 단열공사

12. 잡공사

13. 대지조성공사

14. 철근콘크리트공사

15. 조적공사

16. 지붕공사

17. 방수공사

18. 내력구조부

CONTENTS

Ⅰ 총칙 04

Ⅳ 하자심사·분쟁조정·

분쟁재정 업무 안내

112

Ⅴ 자주 묻는 질문(FAQ) 128

Ⅵ 별첨 132

Ⅲ 분쟁조정 사례 (유형별)

1. 하자보수청구

2. 하자보수청구 및 손해배상청구

3. 하자보수에 갈음하는 손해배상청구

4. 하자보수보증금 청구

인테리어필름 공사 시방서

1. 일반사항 1) 피접착면의 온도는 20~25℃가 가장 적합하며 최저 접착 온도는 12℃이다.

1. 일반사항

1) 피접착면의 온도는 20~25℃가 가장 적합하며 최저 접착 온도는 12℃이다. 12℃이하일 경우에는 히터, 가열드라이기 등을 이용하여 피접착면의 표면 온도를 높여주어야 한다.

2) 피접착면에 습기가 있을 경우 접착력이 저하되므로 습기를 제거하고 잘 건조시킨다.

3) 먼지나 미세한 티끌이 피접착면과 필름 사이에 끼게 되면 마무리 표면에 돌기가 생기므로 작업장 주변을 청결하게 하여 먼지 등이 발생하지 않도록 한다. 4) 정리정돈하여 전용 접착제나 작업용 시너 등 가연성 인화물질 취급시 주의하도록 한다.

2. 시공 전 면 만들기

1) 석고보드 소재일 경우

가. 표면에 못자리가 돌출되지 않도록 점검, 보완한다. 나. 못자리 부분을 충분히 매입시키고 못자리의 흠집이나 요출 부분을 빠짐없이 퍼티(putty) 처리한다. 다. #180번 정도의 샌드페이퍼로 표면을 최대한 고르게 연마한다.

2) 목재(베니어, 하드보드)일 경우

가. 표면 작업

#180번 정도의 샌드페이퍼로 표면을 연마하여 매끄럽게 한 후, 표면의 먼지는 래커 시너를 적신 천으로 완전히 제거한다.

나. 퍼티 작업

요철, 이음새 부위가 있는 경우 퍼티를 하고 건조 후 표면을 깨끗이 마무리한다.

다. 프라이머 작업

프라이머를 전면에 균일하게 도포한다. 보통 프라이머 래커 시너(톨루엔이 주성분)를 1:2로 희석해 사용하나 목재의 흡수력이나 작업장 온도에 따라 조절하여 도포하고, 끝단과 모서리 부분은 건조 후 희석 비율을 1:1로 낮춰 평면보다 1~2회 중복 도포한다.

3) 강판, 철판, 알루미늄, 스테인리스 금속 소재일 경우

가. 표면 작업

기름기나 녹이 있는지 확인하고 이를 제거한다. 녹이나 용접 부위 등은 그라인더나 샌드페이퍼로 매끄럽게 연마한 후 래커 시너를 적신 천으로 표면의 더러움을 제거한다.

나. 퍼티 작업

틈새 부위는 폴리퍼티로 메우고 #180번 정도의 샌드페이퍼로 연마한 후 표면을 깨끗이 마무리한다. 다. 프라이머 : 모서리, 끝단 부위에 프라이머 자국이 남지 않도록 균일하게 도포한다.

3. 붙이기

필름 뒷면 이면지를 20~30㎝씩 벗기면서 필름지를 긴 방향으로 가볍게 당겨 위에서 아래로 압착한다. 특히 끝부분은 더욱 신중한 작업이 요구되며 전체를 한 번 더 강하게 밀대로 압착해준다.

4. 기포 없애기

작업 중 기포가 생길 경우 비교적 넓게 다시 떼어서 기포가 들어가지 않도록 다시 한 번 밀대로 안쪽에서 바깥쪽으로 고르게 압착을 가한다. 작은 기포가 생길 경우 핀 등으로 기포 중앙에 구멍을 내고 밀대로 공기를 빼내며 압착한다.

타일공사 시방서

1. 일반 사항 1.1. 적용 범위 이 시방은 도·자기질 타일(이하 타일) 인조 대리석 타일, 천연석 타일, 클링커 타일을 사용하여 실내의 바닥·벽 마무리를 하는 타일 붙임 공사에 적용한다.

1. 일반 사항

1.1. 적용 범위

1.2. 자재 검사 및 시험

1.3. 운반, 보관 및 취급

1.4. 환경 조건

2. 재료

2.1. 품질

2.2. 견본

2.3. 타일의 취급

2.4. 붙임 모르타르 사양

2.5. 혼화제

2.6. 모르타르 비빔

3. 시공

3.1. 바탕 준비

3.1.1. 바탕 평활도

3.1.2. 바탕 처리

3.2. 타일 붙이기

3.2.1. 일반조건

3.2.2. 도자기질 타일 붙이기

1) 벽 타일 붙이기

2) 바닥 타일 붙이기

3) 치장 줄눈

3.2.3. 인조대리석 타일 붙이기

3.2.4. 천연석 타일 붙이기

3.2.5. 클링커 타일 붙이기

3.3. 현장 품질관리

3.3.1. 시공 중 검사

3.3.2. 두들김 검사

3.3.3. 접착력 시험

3.4. 보양 및 청소

3.4.1. 보양

3.4.2. 청소

1) 도자기질 및 천연석 타일

2) 인조석 타일

경량천장공사 시방서

1. 적용범위 이 절은 경량철골 천장틀을 사용하여 천장텍스, 석고보드, 암면 흡음천장판, 기타 천장재료를 부착시키기 위한 경량 천장 설치 공사에 관하여 적용한다.

1. 적용범위

이 절은 경량철골 천장틀을 사용하여 천장텍스, 석고보드, 암면 흡음천장판, 기타 천장재료를 부착시키기 위한 경량 천장 설치 공사에 관하여 적용한다.

2. 재료

1) 일반사항

2) 천장받침재 규격

3. 시공 (철근 콘크리트조)

1) 강제 천장 바탕 — 시공 순서

2) 경량철골 천장틀 설치 — 시공 순서

3) 천장틀 보강설치

4) 석고보드 천장붙임

"8-1. 경량칸막이공사" 항목에 준하여 시공한다.

5) 불연 천장마감재 붙임 — 아스칼텍스 (시멘트계열 불연천장재)

6) 흡음천장재 및 기타 마감재 천장붙임

경량철골 구조재 위에 적용될 수 있는 마감재로, 각 제조사 제품 및 사양·시방에 준하여 적용한다.

4. 시공허용오차

5. 현장품질관리

경량칸막이공사 시방서

1. 적용범위 이 절은 석고보드, 철재(S.G.P.), 기타 보드류를 사용하여 실내간벽을 축조하는 경량 칸막이 제작설치공사와 화장실 칸막이 공사에 사용되는 큐비클 공사에 적용한다.

1. 적용범위

이 절은 석고보드, 철재(S.G.P.), 기타 보드류를 사용하여 실내간벽을 축조하는 경량 칸막이 제작설치공사와 화장실 칸막이 공사에 사용되는 큐비클 공사에 적용한다.

2. 재료

1) 경량 철골

가. 경량강제 웃막이 및 밑막이 철물 (Steel Runner)

한국공업규격(KS D 3609)제품을 사용하되 두께 및 형상 크기 등은 도면 및 제조업체 사양에 따른다.

나. 경량 강제 샛기둥 (Steel Stud)

한국공업규격(KS D 3609)제품을 사용하되 두께 및 형상 크기 등은 도면 및 제조업체 사양에 따른다.

다. 보강강제 (Brace Channel)

한국공업규격(KS D 3609)제품을 사용하되 두께 및 형상 크기 등은 도면 및 제조업체 사양에 따른다.

2) 석고보드석고보드는 석고를 심으로 그 양면 및 길이방향의 측면을 석고보드용 원지로 피복하여 성형하고, 보드의 가장자리는 직각모 경사진모로 제작한 판으로서 한국공업규격(KS F 3504)을 충족하는 품질의 제품을 사용한다.

3) S.G 패널 칸막이

가. 패널바탕재

합금화 강판으로 녹이 나지 않고 외부충격에 강한 제품으로 도면에서 지정한 아연도 강판 두께 0.5㎜(0.6㎜) 혹은 실리콘 칼라강판 두께 0.5㎜(0.6㎜)를 사용한다.

나. 패널심재

KS F 3504와 KS F 2271에 의한 설계도면에서 지정한 방화석고보드 두께 12.5㎜의 것을 사용한다.

다. 칸막이 심재

Glass Wool을 사용하며 그 종류 및 두께, 밀도 등은 설계도면 및 제조업체 사양에 따른다.

라. S.G 패널

두께 60㎜∼150㎜ 내에서 패널폭을 1000㎜ 이내로 가급적 880㎜, 1000㎜로 모듈(Module)화 하고 칸막이 높이에 따라 설계도면 및 제조업체 사양에 따라 제작한다.

4) 화장실 칸막이

가. 목재 파티클 보드코어

KS F 3104을 만족하고 방수수지 접착제로 고정시킨 목재 칩 보드

나. 플라스틱 라미네이트

KS M 3803을 만족하고 일반용도의 0.8㎜ 두께제품

5) 보온·단열·흡음재

가. 단열, 차음재는 미네랄울 또는 글라스울(glass wool), 세라믹 파이버 등 각종 무기질 섬유재로서 외부에 면한 벽면인 경우에는 보온, 단열 효과로 적용되며, 간벽 사이에 매입하여 차음재 소재로 적용한다.

나. 무기질 섬유 보온 단열재는 1급 불연재로, 화재시 유독가스 발생이 없어 화재로부터 인명피해와 화재의 확산을 막는 소재를 기준한다.

6) EPS 조립식 패널 (샌드위치 판넬) 칸막이

가. 판넬 제원

- 외피재 : 도장용융아연도금강판 0.45~0.5mm

- 내피재 : 도장용융아연도금강판 0.45~0.5mm

- 내부단열재 : 발포폴리스틸렌 15~20kg/㎥

- 조립폭 : 1,000mm

- 두께 : 50, 75, 100,125, 150T

나. 표면재 도장의 종류 - 표면 : 에폭시 프라이머(5㎛) + 실리콘,폴리에스터 10~20㎛

- 이면 : 에폭시 프라이머(5㎛)

다. 판넬 제작

- 위 항의 재료를 폴리우레탄 접착제로 접착하여 조립용 홈 가공, 트림 및 절단 등의 공정이 자동으로 이루어지는 자동연속성형기에 의하여 생산한다.

3. 시공

1) 석고보드 칸막이 설치

가. 준비작업

건식벽이 설치되는 바닥, 천장, 벽체의 돌출되어 있는 못, 모르터 등 모든 이물질을 깨끗이 제거하고 평탄작업을 한 후, 칸막이가 설치되는 바닥과 천장부위에 정확히 먹매김을 한다.

나. 경량강제 웃막이 및 밑막이 설치

① 천장과 바닥에 먹메김 선을 따라 스틸런너(Steel Runner)를 배열한다.

② 스틸런너(Steel Runner)를 힐티나 콘크리트 못을 사용하여 이음새가 벌어지지 않도록 바닥과 천장에 견고하게 고정시킨다.

③ 고정철물의 간격은 중앙부에서는 60㎝ 이내로 하며 연결부나 귀퉁이, 끝부분은 200㎜ 이내로 한다.

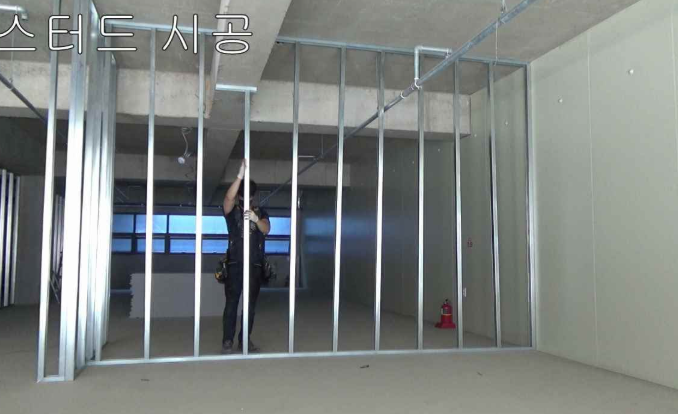

다. 경량강제 샛기둥 설치

① 스틸 스터드(Steel Stud)의 설치간격은 어떠한 경우에도 455㎜를 초과할 수 없다.

② 모든 개구부와 인접한 부위, 신축줄눈이 설치되는 양측부위, 칸막이의 끝부분, 연결부, 귀퉁이 부위에는 스터드(Stud)를 추가보강 설치한다. ③ 신축줄눈이 요구되는 부위의 보강 스터드(Stud)에서 12㎜ 이내로 이격하여 설치한다.

④ 가능한 한 천장에서 바닥까지 조인트 없이 Stud를 설치하되 필요하다면 최소이음길이가 200㎜이상이 되게 설치하고 스터드(Stud)의 각 날개(Flange)에 2개 이상이 나사못으로 고정한다.

⑤ 출입구 주위에는 각 문설주에 2개의 스터드(Stud)를 볼트나 나사못을 사용하여 문틀 앵커에 고정한다.

⑥ 수평보강 찬넬은 바닥면에서 최소 1200㎜마다 각 스터드(Stud)의 웨브(Web)을 통과시켜 설치하되 최상단에선 1600㎜ 이내까지 허용된다. 이때 스터드(Stud)와 보강찬넬의 고정은 제조업체 사양에 따른다.

⑦ 스터드(Stud)는 런너(Runner)에 나사못으로 고정시킨다.

라. 석고보드 부착

① 바탕면 붙임

경량강제 샛기둥 한쪽면의 중심선에 보드의 이음매가 위치하도록 평행하게 나사못을 사용하여 설치한다.

② 마감판 붙임

바탕면과 이음매가 엇갈리도록 바탕보드의 중심선을 마감보드의 이음매에 위치하도록 나사못을 사용하여 수직, 수평을 맞추어 설치한다.

③ 코너철물

석고보드용 코너 및 보강철물을 귀퉁이, 모서리, 연결부, 끝부분에 수직 및 수평을 맞추어 이음새 없이 나사못을 사용하여 설치한다.

④ 나사못 시공간격

석고보드 부착 시 나사못의 간격은 가로방향으로 450㎜로 하고 세로방향으로 400㎜ 이내로 시공한다.

마. 표면 마감처리

석고보드 표면의 나사못 머리부위 및 보강철물 부위등 보드 이외의 부속재가 노출되어 있는 부위에는 보강테이프 및 이음매 마감재를 사용하여 표면 마감 처리를 한다.

2) S.G 패널 칸막이 설치

가. 바닥면을 깨끗이 청소한 후 수평 먹줄을 친다.

나. 보조찬넬을 깐후 ø12 앙카볼트를 고정하고 걸레받이를 조립한다.

다. 보조찬넬을 수직으로 천장에 먹줄치기 한 후 천장찬넬을 피스로 천장에 고정한다.

라. 보조찬넬과 천장찬넬 사이에 수직 스터드(Stud)를 도면에 의한 간격으로 고정한다.

마. 일면에 S.G 패널을 스터드(Stud)에 수직간격 300㎜씩 피스로 고정하며 패널간의 줄눈은 8㎜를 유지토록 한다.

바. 유리섬유(Glass Wool)등 차음재를 삽입한다. 사. 반대편 패널을 마.와 같이 고정한다.

아. 패널간 접합(Joint) 부분을 실리콘 코킹 또는 고무제품 조인트 등으로 말끔히 충전한다.

3) 화장실 칸막이 설치

가. 일반사항

① 공작도와 제조업체 설치지침서에 의한 작업공정에 따른다.

② 견고하고 수평 및 수직이 되게 칸막이 패널을 설치한다.

③ 패널과 패널사이의 설치 공간은 13㎜이하로 하고 패널과 벽사이에는 25㎜이하의 공간을 확보한다. 나. 상부가 가새로 지지된 칸막이 바닥에 버팀기둥을 안정되게 설치하고 수평, 수직을 정확히 하여 두 개 이상의 긴결 철물로 각 버팀기둥에 가새를 정착한다.

다. 바닥에 지지한 칸막이

별도의 명시가 없으면 바닥에 50㎜이상 삽입한 정착물로 버팀기둥을 고정한다. 견고하게 조여서 설치하고 수평 및 수직을 정확히 한다.

라. 천장에 매달린 칸막이

수평 및 수직을 정확히 하여 천장 상부에 미리 설치된 지지 구조물에 버팀 기둥을 고정시킨다.

마. 벽에 지지되는 칸막이

은폐한 긴결철물이나 노출형 브라켓트를 사용하여 칸막이를 설치한다. 설치한 패널이 정확하게 수평 및 수직이 되도록 하며 석고보드 벽체의 경우 브라켓트 설치 부위는 러너나 스터드로 미리 보강한다. 바. 소변기 칸막이 지지구조물에 은폐한 긴결철물이나 노출형 브라켓트를 사용하여 칸막이를 설치한다.

사. 모든 칸막이는 측면의 충격을 방지하고 패널을 지지할 수 있도록 견고하게 고정시키고 문을 달아 문과 버팀기둥이 수평, 수직이 되게 한다.

아. 마감 철물조정

① 원활한 작동이 되도록 마감철물을 조정하고 윤활유를 친다.

② 잠금쇠가 벗겨졌을 때 약 30도 정도 안으로 열리도록 힌지를 장치한다.

③ 외부로 열리는 문은 닫힌 상태가 되도록 힌지를 장치한다.

4) EPS판넬 칸막이 설치

가. 바닥면 평활도는 허용오차 3m당 ±3mm정도, 전체 바닥높이차 12mm이내가 되도록 한다.

나. 베이스찬넬은 바닥에 패스너로 600mm간격이 되도록 고정하며 필요시 앙면테이프 또는 실리콘을 사용한다.

다. 베이스찬넬은 판넬 자체하중을 견딜 수 있게 충분히 보강하며, 전선배관 인입시 찬넬 시공전 사전에 협의한다.

라. 내벽 판넬 길이는 (판넬 두께 50T기준) 3,000mm를 표준으로 하고 길이가 초과할 경우 사전에 보강조치를 마련하여 실시한다.

마. 판넬 절단부위는 분진이 발생하지 않도록 후래싱으로 마감하고 코킹처리한다.

바. 작업중 발생한 판넬 표면의 흠집은 터치업 페인트로 도포하여 부식을 방지한다.

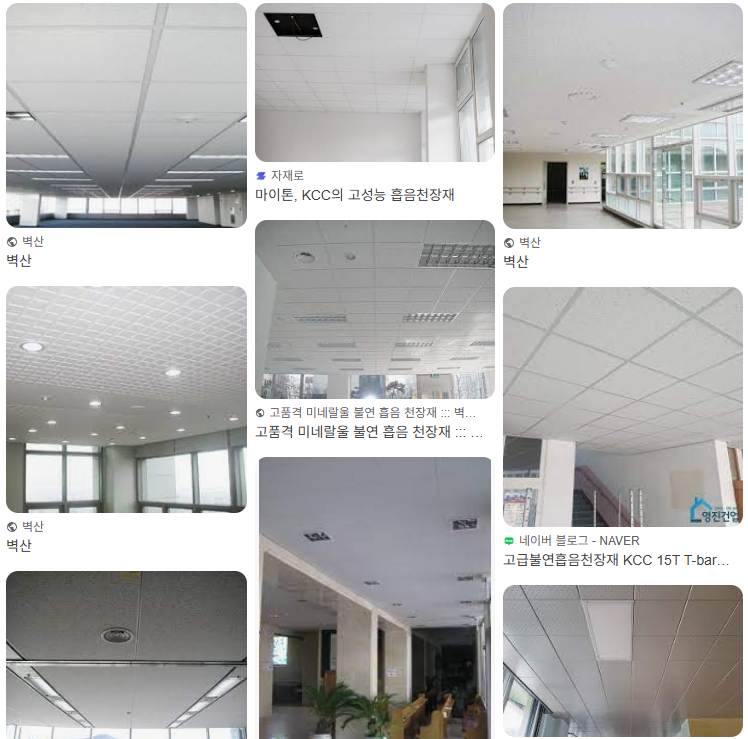

천장공사 시방서

1. 일반사항 1.1 적용범위 이 장은 경량철골 천장틀을 사용하여 석고보드, 흡음 천장재, 재료를 부착시키는 경량 천장 설치 공사에 적용한다.

1. 일반사항

1.1 적용범위

1.2 적용 규준

시방에 적용되는 소재의 기준은 다음을 표준으로 한다.

1.2.1 한국산업규격 KS

1.2.2 국제 표준화 기구(ISO) 품질규격

1.3 운반, 보관 및 취급

1.3.1 운반 및 보관

1.3.2 취급

1.4 천장 작업 조건

1.5 작업의 연속성

2. 자재

2.1 일반사항

2.2 천장받침재

2.3 M-BAR 및 캐링채널 자재

KS D(건축용 강재 받침대) M-BAR 및 캐링채널 자재

2.4 T-BAR

2.4.1 T-BAR 시공법

2.5 천장 부속자재

KS D 3609(건축용 강재받침대) 천장 부속자재

3. 경량철골 구조틀 종류와 시방

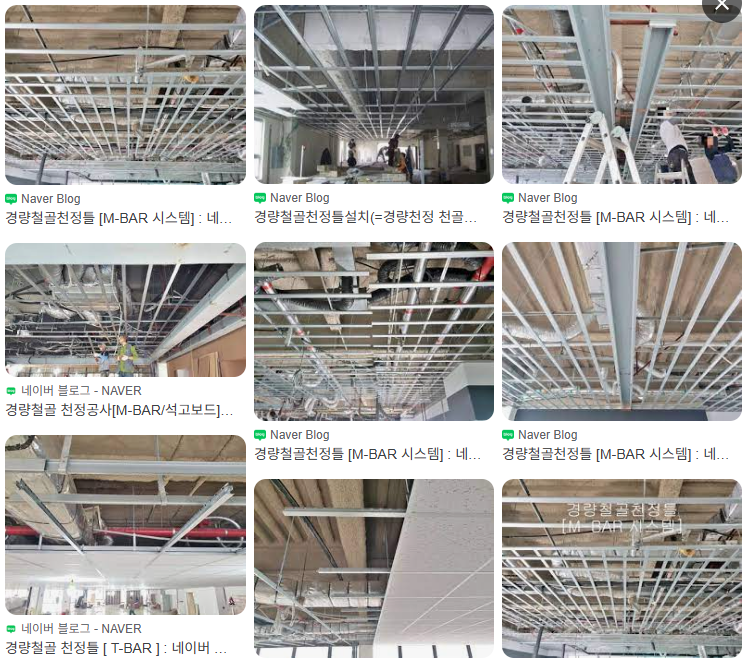

3.1 M-BAR System 구조틀

3.1.1 일반시방

3.1.2 M-BAR System 구조도

3.1.3 M-BAR 구조위 마감재 설치도

3.1.4 자재 종류와 형태

3.2 트랙바(TACK-BAR) System 구조틀

3.2.1 일반사항

3.2.2 TACK-BAR System 구조도

3.2.3 TACK-BAR 설치도

3.3 H-BAR System

3.3.1 일반사항

3.3.2 H-BAR 구조위 마감재 설치도

3.4 T-BAR System

3.4.1 일반사항

3.4.2 T-BAR 구조 위 마감재 설치도

3.4.3 트윈 T-BAR 시스템(Line-Diffuser 적용) 설치도

3.4.4 LINE T-BAR System

LINE T-BAR System 구조도

3.5 T&H BAR System

3.5.1 일반사항

3.5.2 T&H BAR 천장도

3.5.3 T&H BAR 구조 위 마감재 설치도

4. 천장 점검구

4.1 일반 사항

설계도면에 의한 규격의 점검구를 위치별 천장재와 동일한 제품 또는 인접한 천장재와 잘 조화되는 알루미늄 기성제품 또는 스틸 제작 점검구 등으로 설치하는 것을 기준한다.

4.2 점검구 적용 기준

5. 시공 일반사항

5.1 강제 천장 바탕 (철근 콘크리트조)

5.1.1 달대볼트(행거)

5.1.2 반자틀 받이(마이너 채널)

5.1.3 반자틀(캐링채널)

5.2 강제 천장 바탕 (철골조)

5.2.1 달대볼트(행거)

5.2.2 반자틀 받이(마이너 채널)

5.2.3 반자틀(캐링채널)

5.2.4 강재 데크

5.3 경량 천장 설치

5.3.1 경량철골 천장틀 설치

7) M-BAR 설치방법 — 단계별 시공 순서

(11) T&H-BAR 설치방법 — 시공 순서

(12) T-BAR 설치방법 — 시공 순서

(13) 클립바 설치방법

5.3.2 천장틀 보강 설치

5.4 석고보드 취부

5.4.1 바탕치기 적용

5.4.2 치장치기 적용

5.5 이음 처리 방법

시공방법 — 단계별 이음 처리 순서

5.6 흡음 천장재 및 기타 마감재 취부

5.7 시공 허용오차

5.8 현장 품질관리

5.8.1 시공 상태 확인

6. 커텐박스

목공사 시방서

목공사 일반 1. 일반사항 본 시방서에 명시된 내용 이외의 사항은 국토교통부 제정 건축공사 표준시방서에 준한다.

목공사 일반

1. 일반사항

본 시방서에 명시된 내용 이외의 사항은 국토교통부 제정 건축공사 표준시방서에 준한다.

2. 목자재

1) 재료의 품질 등급과 종류와 치수를 식별하여 규정된 용도에 따라 적용한다.

2) 목재는 증기건조목을 사용하며, 의장재의 시공에 있어서 함수율은 현장 반입시와 시공시 동일하게 15% 이하의 증기건조목이어야 한다.

3) 합판은 KS F 3101 또는 기준 규격에 부합하는 것을 쓰고 밀도는 4㎏/㎥로 적용된 것을 표준으로 한다.

4) 목재는 습기가 없는 장소를 선택하고 바닥면에 닿지 않도록 하며 비틀림을 방지하기 위해 겹쳐쌓아야 하고, 함수비 증가가 우려될 시에는 덮개를 씌워야 한다.

5) 미장 모르타르 작업이 완료되고 창과 문 또는 바람막이 설치가 되기 전에는 가급적 목재 현장 반입을 하지 않도록 하며, 추운 계절에는 임시 난방설비를 준비하여야 한다.

6) 치장재의 대패질 마무리 정도는 상·중·하의 3종으로 하며 특기시방에 정한 바가 없을 때에는 상급을 표준으로 한다.

3. 합판

1) 습기에 노출되는 합판은 2종 합판(내수합판) 1급으로 한다.

2) 기타 실내에 사용하는 합판은 3종 합판(비내수합판) 1급으로 한다.

3) 형상 및 치수는 도면에 의한다.

4) 합판 붙임

가. 붙임 처리는 목재 바탕면에 접착제를 사용하며 타카핀으로 부착한다.

나. 합판의 못 박기 경우에는 녹막이 처리한 못을 사용한다. 다. 판 나누기는 도면에 의거, 나누기를 하여 나간다.

5) 합판 사용 불가품

가. 외부 충격에 의해 상처 입은 것

나. 일부라도 부식 또는 오염된 합판

다. 좀 먹었거나 옹이 박힌 합판

라. 찢어지거나 파손된 합판

마. 중간 부분을 이은 합판

바. KS 규격품이 아닌 합판

4. 시공

1) 공사를 시공함에 있어 도면에 의거, 정확히 시공되어져야 하며 설계자의 의도가 충분히 나타날 수 있게 반영되어야 한다.

2) 허용 오차

가. 부재 길이 : ±1.5㎜

나. 부재 맞춤(수직, 수평) : ±0.01㎜

다. 부재 각도(36, 40) : ±0.04㎜

라. 면적 1㎡ 당 : ±2㎜

3) 사전에 공작도를 충분히 검토한 후 제출하여 승인을 받고 시공하여야 한다.

4) 모든 기준 및 수평에 맞게 시공하여야 한다.

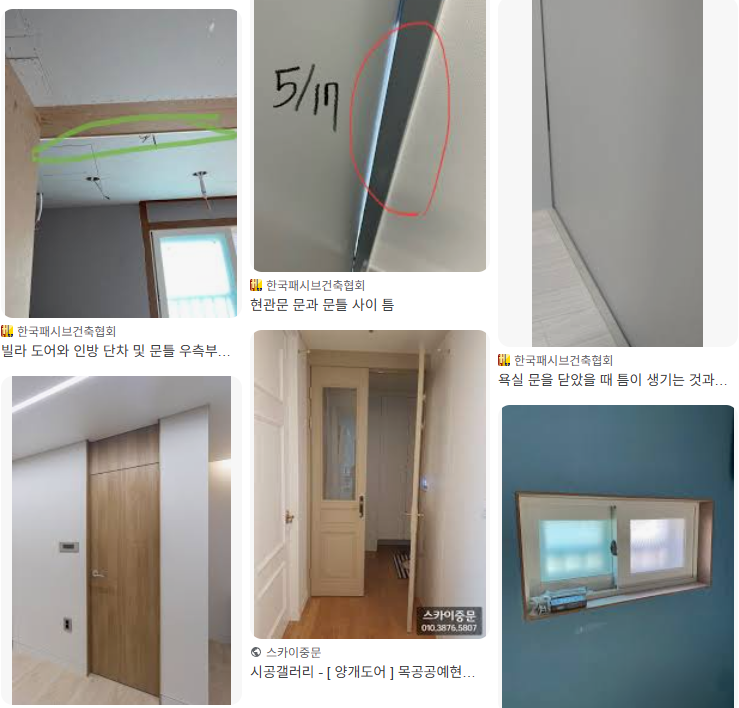

5. 목재문 설치공사

1) 목재 플러시 문

가. 내부 보강재는 가로 @200 × 세로 @200으로 한다.

나. 한 판 두께 5㎜ 합판을 양쪽 측면에 본드와 타카핀으로 고정한다.

다. 테 둘림은 10㎜ 원목으로 돌린다. 라. 규격 : 도면표기에 의한다.

마. 목재의 품질은 KS F 3109의 품질기준에 적합한 것으로서 함수율 15% 이하인 것으로 한다. 단, 플러시문의 내부 틀재는 동등 이상 품질의 집성목재로 할 수 있다.

2) 시공순서

가. 가틀 반입(공장에서 조립반입 또는 현장설치 전 조립 소운반)

나. 개구부 작업면 기준목(쐐기 역할 및 사춤 틈 확보) 설치

다. 가틀 수평보기 및 고정(콘크리트 못과 매립볼트로 고정)

라. 본틀 반입

마. 본틀 문틀에 고정철물 달기

바. 본틀 조립 및 고정(고정철물을 이용, 가틀에 고정)

사. 보조틀 설치(후면에 접착제 도포 및 마구리 타카 고정)

아. 문선 설치

3) 시공시 유의사항

가. 선틀과 윗틀은 방바닥 미장, 벽 바탕공사가 완료된 후 후설치 문을 고정철물을 사용하여 고정한다.

나. 선틀 고정철물은 문틀의 높이가 1.5m 이하일 때는 양 측면 각 3개소, 1.5m 초과시에는 양측 각 4개소를 고정하고 윗틀 고정철물은 폭이 0.8m 이하일 경우에는 1개소, 0.8m를 초과할 때는 2개소를 고정한다.

다. 본틀의 고정은 휨 강도가 큰 스테인리스 나사못을 사용하여 가틀에 견고하게 고정한다.

라. 측면 보조틀은 벽체 두께에 따라 폭을 구분(일반벽체:설계치수-80㎜, 단열재 설치벽체:설계치수-130㎜)하여 후면에 접착제를 도포한 후 본틀에 밀어 넣어 부착하고 숨은 못 치기를 한다.

마. 문틀의 흔들림을 방지하기 위하여 본틀과 가틀의 조립틈은 쐐기격으로 고정한다.

바. 밑틀은 바닥재 마감 전에 가틀 바탕의 이물질 등을 제거한 후 접착제를 전면에 고르게 도포하여 들뜬 부위가 없도록 부착하고 숨은 못 치기를 한다.

사. 욕실의 경우 선틀의 방수 한계높이 이하 부분에는 방수용 발수재를 도포하여 바탕처리를 하고 대리석 등

내수성 재질의 밑틀을 설치한 후 타일벽면의 마감치수를 고려하여 본틀을 고정한다. 아. 문선은 후면을 오목하게 가공하여 문틀의 전 ‧ 후면에 설치하며 시공시 후면에 접착제를 도포하여 견고하게

부착하고 숨은 못 치기를 한다. 자. 설치 허용오차 : 창호 및 창호틀의 설치 허용오차는 수직, 수평오차를 각각 ±3㎜ 이내로 한다. 차. 창문 문짝 설치 후 여닫음이 원활하고 정확하게 될 수 있도록 하고 여닫음 맞춤상태를 조정한다.

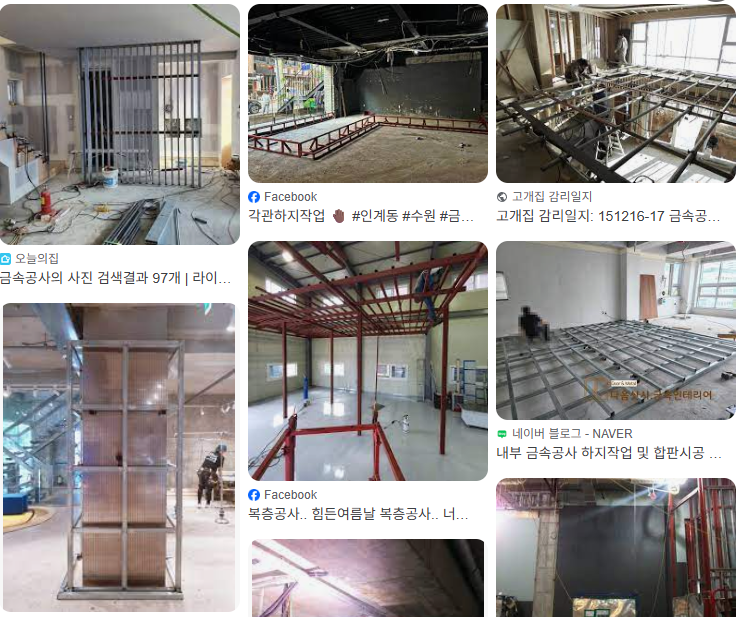

금속공사 시방서

금속공사 일반 1. 일반사항 금속공사 또는 철물공사는 1차 가공 제작된 자재 또는 금속자재를 이용하여 현장에서 설치, 완료하는 작업으로, 그 공정은 크게 두 가지로 구분할 수 있다.

금속공사 일반

1. 일반사항

금속공사 또는 철물공사는 1차 가공 제작된 자재 또는 금속자재를 이용하여 현장에서 설치, 완료하는 작업으로, 그 공정은 크게 두 가지로 구분할 수 있다.

• 등박스, 형틀 및 문틀 제작 등 특정한 형태로 설계된 것을 금속을 이용하여 재단, 커팅, 절곡 및 용접 등 여러 공정을 통하여 진행하는 경우
• 완제품이나 반제품 형태로 공장에서 제작된 것을 현장에서 조립, 설치만 하는 공정

2. 자재

3. 제작 설치

1) 일반사항

2) 용접 시 주의사항

3) 녹막이처리

4) 보양 및 청소

금속제작품 공사

1. 벽체 구조틀 공사

2. 천장 구조틀 공사

일반적인 천장 조성에는 경량철골 천장틀을 조성하는 경우가 많으나 천장 전체가 라운드형이거나 기타 형태의 디자인이 적용된 경우 스틸 파이프와 철판을 이용해 천장틀 자체를 조성한다.

3. 재료분리대 금속재 공사

수장바닥재 시방서

1. 적용범위 내부 바닥 마감재로 쓰이는 수장재는 사용 용도와 기능성에 따라, 또 각 제조사의 품질과 특성에 따라 적용되며, 자재의 칼라와 재질감은 설계 기준에 준한다.

1. 적용범위

내부 바닥 마감재로 쓰이는 수장재는 사용 용도와 기능성에 따라, 또 각 제조사의 품질과 특성에 따라 적용되며, 자재의 칼라와 재질감은 설계 기준에 준한다.

2. 일반사항

1) 내장재료는 미리 견본품을 제출하여 재질, 형상, 치수, 색깔 및 마무리 등에 대하여 담당원의 승인을 받는다.

2) 내장재료의 종류, 형상, 치수를 제조회사가 지정하는 경우에는 특기 시방에 따른다.

3) 내장재료의 운반 및 현장 반입 후에는 구석, 모서리 및 표면의 오염 방지에 유의하여 건조한 곳에 정돈하여

보관한다.

4) 내장재 설치 완료 후 파손, 오염의 우려가 있는 것은 보양한다.

3. 준비사항

1) 오염물질은 완전히 제거하며 흙, 먼지 등은 깨끗이 청소한다. 바탕면은 습도 4.5% 이내의 건조 상태가 되도록

하고, 바닥면에 균열이 있거나 파인 부분은 충전재로 평탄하게 메워야 한다.

2) 도면 또는 담당원의 지시에 따라 깔기 방향 및 패턴을 설정하고, 특히 문선과 기둥 모양에 따라 잘라내 붙이는

부분에는 틈이 없도록 한다.

3) 접착제를 바탕면에 고르게 펼쳐 바를 때에는 온통 바름으로 하며 두드러지거나 턱지지 않게 한다.

4) 붙일 때 실온이 낮아 시공에 지장을 줄 우려가 있다면, 적절한 방법으로 난방하여 시공한다. 5) 타일을 붙일 때는 접착제를 바탕 전면에 고루 도포한 후 약간 끈적거릴 때 기준선에서부터 붙이기 시작한다.

4. 비닐시트 바닥재 시공

1) 시공 원단 확인 및 시공 방향

가. 생산일자가 같은 것끼리 모아서 시공하도록 한다.

나. 제품은 시공현장 온도(기온)에 충분히 적응(숨죽임)시킨 후 시공해야 한다.

다. 필히 로트 번호(LOT No.)를 확인 후 동일 로트 번호(LOT No.)내에서 시공한다.

2) 기준 폭 시공

가. 첫 번째 시공되는 기준 원단은 가급적 출입구에 연결부가 없도록 원단을 배치한다.

나. 시공할 제품을 시공 장소의 길이보다 약간 여유 있게(5~10㎝) 가재단하여 바닥에 펼친다.

다. 민속장판의 경우는 굽도리 높이를 감안하여 여유 있게 가재단한다.

라. 벽면 및 가장자리 부분으로 올라온 원단은 손으로 충분히 밀착시키고 모서리부분부터 V자로 커팅한 다음 벽면의 모양을 따라 약간 짧게 재단한다.

3) 폭 연결(무늬 맞춤) 벽면 재단

가. 먼저 시공된 원단의 무늬 맞춤을 고려해 약간 여유있게 원단을 가재단한다.

나. 먼저 시공된 원단의 가장자리(10㎝)에 올려놓고 원단의 중앙과 양쪽 끝부분을 V자로 잘라내 무늬가 맞는지(패턴 매치) 확인한다. 다. 무늬 맞춤은 중앙을 기준으로 양쪽으로 확인해나간다.

라. 양 가장자리 여유 부분을 벽면에 약간의 틈을 두고(1㎜ 정도) 여유 있게 재단한다.

4) 접착제 도포

가. 무늬 맞춤이 움직이지 않도록 주의하면서 벽면과 연결 부분에 접착제를 20㎝정도의 폭으로 골고루 도포한 후, 제품을 압착시킨다. 나. 접착제를 도포하고 제품을 접착할 때는 오픈 타임을 준수해야 한다(지정 접착제 오픈 타임 : 약 10분 정도로 기온에 따라 다소 차이가 있다).

다. 테이프로 이음부를 접착할 때에는 접착력이 떨어져 이음부가 들뜨거나 내열성이 약해 테이프 자체가 변색을 유발시킬 수 있으므로 반드시 지정된 접착제를 사용해야 한다.

5) 이음부 시공(용착 처리)

가. 무늬의 바깥선을 따라 철자를 대고 재단 칼을 곧게 세워 절단한다.

나. 잘라져나간 제품의 조각을 제거한 후 무늬 맞춤을 확인하여 밀면서 압착시킨다.

다. 용착 작업은 용기의 끝부분을 이음 부위에 삽입하여 뒤로 이동하면서 이음선 끝부분까지 한번에 용착을 완료해야 한다.

라. 용착 작업 후 15초 이내에 깨끗한 천을 이용하여 표면에 있는 용착제를 제거한다.

5. 데코타일 바닥재 시공

1) 제품 확인 및 중심선 설치

시공할 제품이 동일 로트 번호(LOT No.)인가를 확인하여 동일 로트 번호(LOT No.)끼리 시공한다 (생산일자 및 이색 구분 표시, 박스 A, B, C, D, E를 보고 동일 로트 번호를 구분함).

2) 접착제 도포

가. 제품의 안착을 위하여 시공 전 충분히 숨죽임한 후 시공한다.

나. 중심선 설치로 4등분된 면적 중 시공 순서를 결정, 한 면(1/4)에 접착제를 도포한다.

다. 양 가장자리 부분은 마무리 재단 시 소요되는 시간이 많으므로 접착제를 별도로 도포한다.

라. 접착제는 가사 시간 및 작업 속도를 고려하여 적당 면적만 도포한다.

3) 타일접착

가. 접착제가 도포된 부분의 중심선에서 L자 형태로 진행하며 타일의 배열은 지그재그로 시공하여 나간다.

나. 접착제 도포 후 오픈 타임을 반드시 확인한 다음 중심선에서부터 제품을 붙여나간다.

다. 시공 진행 및 시공 후 손과 발로 충분히 제품 가장 자리에 압착을 가하여 들뜸 현상이 없도록 마무리한다.

4) 벽면 재단(마무리)

가. 벽면 재단 시는 제품을 벽면으로부터 1㎜ 정도 작게 재단하여 자연스럽게 들어가도록 한다(절대로 강제로 끼워 넣어서는 안 된다).

나. 특히 벽면 시공은 충분한 압착을 반복하여 완전히 접착 시공한다.

가구공사 시방서

1. 일반사항 1) 적용범위 이 장은 선반장, 주방가구 등 가구류 제작과 설치에 관하여 적용한다.

1. 일반사항

1) 적용범위

이 장은 선반장, 주방가구 등 가구류 제작과 설치에 관하여 적용한다.

2) 운반, 보관 및 취급

가. 현장에서 조립하여 설치하는 제품은 부품 및 부재 단위로, 공장 완제품인 경우에는 제품단위로 골판지 등으로 보호 포장되어 포장외부에 제조업자의 상표, 상품명 및 부재명, 수량 등이 표시된 상태로 현장에 반입되어야 한다. 특히, HPM으로 마감된 부재는 보호용 비닐테이프 등으로 표면이 보양된 상태로 현장에 반입되어야 한다.

나. 각 제품은 눈, 비, 습기 등으로부터 안전한 실내에 보관되어야 한다.

다. 제품을 취급할 때 파손 및 마감면 긁힘 등의 손상이 발생되지 않도록 하고, 손상되어 원상태로 보수가 불가능한 제품은 신품으로 교체하여야 한다.

2. 재료

1) 선반장

가. 재료는 도면 또는 공사시방에 따르나 정한 바가 없을 때에는 라왕, 미송, 삼송 등 상급재료로 한다.

나. 파티클 보드는 KS F 3104에 의한 휨강도 148㎏f/㎠이상, 두께 15㎜이상의 것을 사용한다.

다. 행거봉은 KS D 3536에 적합한 스테인리스 파이프로 한다.

라. 볼트 및 너트의 재질은 철재로 하되 표면에 녹막이 처리가 되어 있는 것으로 한다.

마. 선반과 선반지지봉은 해체 및 재조립이 가능한 구조로 조립하여야 한다.

2) 주방가구 상·하부장 및 상판재료

가. 합판은 KS F 3101에 의한 준내수 2급 이상으로 한다.

나. 파티클 보드는 KS F 3104에 적합한 것으로서 두께는 15㎜이상인 것으로 한다. 단, 휨강도는 148㎏/㎠이상으로 한다.

다. 물버림대 상판은 스테인리스제로서 KS D 3698의 STS 304에 적합한 재질로 하며, 그 두께는 0.6㎜이상으로 한다.

라. 걸름통 및 걸름통손잡이 등의 재질은 KS D 3698의 STS 304에 적합한 스테인리스제로하며, 사용 중 찌꺼기를 제거할 때 쉽게 손상되거나 파손되지 않는 구조이어야 한다.

마. 배수전의 윗부분은 스테인리스로서 KS D 3698의 STS 304에 적합한 재질로 하며, 배수전의 부속품은 녹이 슬지 않는 재질로 한다. 배수구 마개는 사용 중 누수가 되지 않도록 고무패킹이 부착되어야 하고 개폐가 용이하도록 손잡이가 있어야 한다. 배수전 전체의 재질은 끓는 물을 사용할 때에도 이상이 없어야 한다.

바. 배수전에 사용되는 각종 패킹은 누수가 되지 않는 재질의 고무제품 또는 동등이상의 성능을 가진 제품으로 한다.

사. 연결호스는 PVC 후렉시블 호스를 사용하여야 하며, 재질은 끓는 물을 사용할 때에도 이상이 없어야 한다.

아. High Pressure Melamine(이하 HPM이라 한다.)은 두께 0.8㎜ 이상으로서 KS M 3803 및 "한국씽크공업협동조합의 단체규격"에 의한 내열, 내수, 내오염성 및 내마모성을 확보하여야 한다. 자. PVC 비닐시트는 두께 0.15㎜이상의 것을 사용한다.

3) 조립철물

가. 문짝, 서랍등의 손잡이는 황동, 스테인리스등의 금속제품 또는 이와 동등 이상의 제품으로서 녹이 슬지 않고 미려한 것으로 한다.

나. 주방용구의 제작, 조립에 사용되는 모든 접합 및 연결용 조립철물은 녹이 슬지 않는 재질이나 녹막이 처리가 된 것을 사용하여야 한다.

다. 주방용구의 조립 및 설치에 사용되는 모든 고정철물은 도면에 명시되지 않은 경우 제조업자의 제품자료에 따른다. 단, 녹이 슬지 않는 재질이나 녹막이 처리가 된 것을 사용하여야 한다.

3. 조립

1) 선반장

가. 세부적인 형상 및 규격은 제작업체의 제품 자료에 따른다.

나. 벽체 사이에 선반장이 설치되는 경우, 빈 공간이 거의 보이지 않는 쪽에서 제품을 제작해야 한다.

다. 하부지지대, 경첩, 손잡이 등은 견고하게 부착하여 흔들림이 없어야 한다.

라. 선반장의 문짝 힌지 및 손잡이 규격, 형상, 재질 등은 기능 및 내구성에 지장이 없는 범위 내에서 제품 자료에 따른다.

2) 주방가구

가. 상·하부장

① 상·하부장을 구성하는 각 단위장은 분리된 상태에서 조립, 설치할 수 있는 구조로 제작하여야 한다.

② 단위장 사이의 연결은 연결용 조립철물 등을 사용하여 추후 분리가 용이하도록 하여야 하며, 못 또는 나사못으로 고정하여서는 안된다.

③ 상부장은 내용물 무게를 감안하여 천판과 측판, 천판과 보조각목은 스크류로 연결하며, 스크류는 드라이버를 사용하여 박아야 한다.

④ 상·하부장의 뒤판은 나사못을 사용하여 몸체에 견고히 부착하여야 한다.

⑤ 주방의 형태에 따라 상·하부장의 측면이 실내로 노출되는 경우는 전면과 색상, 무늬 등이 조화되도록 미려하게 마감하여야 한다. 다만, 냉장고, 가스레인지, 레인지후드가 상·하부장 측면에 설치되는 경우는 제외한다.

나. 문짝 및 서랍

서랍레일은 금속제품 또는 사용상 지장이 없도록 내구성이 있는 재질의 제품을 사용하고 서랍이 쉽게 빠지지 않는 구조이어야 한다.

다. 다리 및 걸레받이

① 하부장의 전면하부 및 노출되는 측면하부에는 걸레받이를 설치하되, 모서리부분 이외에는 이음이 없어야 한다. 다만, 전면 길이가 2400㎜를 초과하는 경우에 한하여 2400㎜마다 1회 이음을 할 수 있다.

② 다리는 설치된 상태에서 15㎜이상 높낮이를 조절할 수 있는 조절나사가 부착된 구조이어야 한다.

③ 걸레받이는 바닥청소시 설치 및 해체가 용이한 구조로서 걸레받이판 하부에는 경질 PVC재로 된 방충발을 부착하여야 한다.

라) 하부장 상판

① 조리대, 가스대, 코너대 등의 상판은 사용 중 휨 등이 변형이 생기지 않도록 두께 15㎜ 이상의 판에 보강목을 대어 제작하고, 상판과 뒷턱과의 연결부위는 누수가 되지 않도록 처리하여야 하며, 전면부분은 약간의 물흘림 방지턱을 두어야 한다. ② 물버림대는 스테인리스상판을 프레스가공 제작으로 접합, 용접 등을 정확히 하고 보이는 부분은 매끈하게 처리를 하며, 울렁거리지 않도록 밑면에 보강재를 설치 하여야 한다. 상판에는 홈을 두어 개수통방향으로 1∼2°정도 경사를 주어야 하며, 물흐름으로 인한 소음방지를 위하여 개수통 바닥의 곡면부위를 제외한 이면전체에 두께 1㎜이상의 고무판이나 동등 이상의 성능을 가진 제품을 부착하여야 한다.

③ 배수전은 봉수가 유지되어 악취 등이 유입되지 않는 구조이어야 한다.

마) 장식판 조립

① 상부장 전면과 노출되는 측면의 상·하부에 부착하며, 모서리부분 이외에는 이음이 없어야 한다. 다만, 전면길이가 2400㎜를 초과하는 경우에 한하여 2400㎜마다 1회이음을 할 수 있다.

② 상부장에 나사못으로 고정하고 모서리 연결부위는 PVC 캡등을 사용하여 미려하게 처리하여야 한다.

③ 형상 및 색상은 상부장과 조화되게 하여야 한다.

4. 설치

1) 시공 조건의 확인

가. 각 제품이 설치될 부위는 도장, 도배공사 등의 선행공정이 완전히 종료된 상태로 깨끗이 청소되어야 한다. 나. 각종 수납가구 설치부위의 벽면은 평활하게 마감되어 수납가구의 설치에 지장이 없어야 한다. 다. 주방기구의 설치전에 설치부위를 깨끗이 청소하고, 특히 배수구멍등이 막히지 않았는지 확인하여야 한다.

2) 상부장 설치

가. 벽고정합판을 타격용 콘크리트 못으로 견고하게 고정한다. 나. 상부장의 뒤판을 벽 고정합판에 고정위치를 명확히 하여 25∼30㎝간격으로 나사못을 드라이버를 사용하여 견고히 고정한다.

3) 하부장 설치

가. 온수분배기가 물버림대 하부에 설치되는 경우, 물버림대 하부 밑판의 온수분배기 위치에 온수분배기가

설치될 수 있도록 개구부를 둔다. 개구부의 크기는 온수분배기가 설치될 수 있는 최소한의 크기여야 한다. 이때 물버림대 하부의 선반도 온수분배기에 걸리지 않도록 설치한다.

나. 바닥의 슬래브와 연결되는 연결호스 주위는 악취 방지마개를 사용하여 배수관 내의 악취가 배수관 밖으로 유출되지 않도록 한다.

다. 하부장 상판과 가스대의 연결부를 제외한 각 단위상판 연결부의 조인트와, 상판 전체와 벽사이의 조인트는

실링재로 마감하여 물이 새지 않도록 한다.

5. 조정

1) 설치된 각 제품은 문짝, 서랍 등은 여닫이가 원활하도록 조정되어야 한다.

2) 각 제품은 설치 후 외부선 및 각 조인트 부위 등이 수직, 수평상태이어야 한다. 수직, 수평이 맞지 않을 경우

조립철물 등을 조정하여 똑바른 상태로 맞춘다.

6. 보양 및 청소

후속공사로 인하여 설치된 각 제품이 오염 또는 훼손되지 않도록 한다. HPM으로 마감된 부위는 최초 보호용 비닐테이프 보양상태를 유지한다.

도장공사 시방서

1. 적용범위 이 시방은 건축물 실내·외의 일반적인 도장공사에 대한 것으로, 특정 도장 재료는 그 제품의 특기 시방에 준한다.

1. 적용범위

이 시방은 건축물 실내·외의 일반적인 도장공사에 대한 것으로, 특정 도장 재료는 그 제품의 특기 시방에 준한다.

2. 일반사항

1) 공사에 사용되는 주요 부분의 도장 및 뿜도장 등은 사전에 색상, 광택, 조직 등에 관한 견본품을 제작하여 승인을 얻은 후 실시하며, 특수 코팅의 색상, 질감, 마무리 상태를 확인할 경우는 견본 시공하여 이상 유무를 확인한다.

2) 작업장소의 기온이 5℃ 이하, 35℃ 이상이거나 습도가 85% 이상일 때는 작업을 중지한다. 주위의 다른 작업으로 인해 도장작업에 지장을 받거나 칠의 손상이 우려될 때, 바람이 강하여 칠이 날리거나 작업 부산물이 흩어질 경우에도 작업을 중지한다. 칠막의 각 층은 가급적 얇게 하고 충분히 건조시킨 후 다음 공정에 들어간다.

3) 페인트 제조업체의 설명서에 명시된 온도와 습도 범위를 벗어났을 때에는 도장작업을 하지 말아야 한다.

3. 재료

1) 도장 재료는 한국산업규격(KS)에서 지정한 규격에 합격한 것을 사용함을 원칙으로 하고, 공사시방에서 정한 바가 없을 때는 그 제조회사 제품의 특기시방에 따른다.

2) 재료는 봉해져 있어야 하고 표지(label)가 붙은 채로 현장에 반입되어야 한다.

3) 용기에는 제조업체명, 페인트 종류, 상품명, 생산번호, 상품코드, 면적당 소비량, 표면 처리, 건조시간, 색상 명칭, 혼합과 희석제 등에 관한 사항을 명시해야 한다.

4) 페인트 재료는 환풍 시설이 된 장소에 주변 기온을 7~32℃로 유지시켜 보관하고, 제조업체의 사용설명서에 따른다.

4. 도장하기

1) 도장량

표준량을 따르고, 뭉치거나 얼룩, 흘러내림, 주름, 거품, 붓자국 등의 결점이 생기지 않도록 균등하게 도장한다.

2) 도료의 배합 및 배합 장소 도료는 바탕면의 조밀, 흡수성 및 기온 상승 등에 따라 배합 규정의 범위 내에서 도장하기에 알맞게 조절한다.

3) 바탕 만들기 및 바탕면 처리

가. 녹, 유해한 부착물(먼지, 기름, 타르분, 회반죽, 플라스터, 시멘트 모르타르) 및 노화가 심한 낡은 구도막은 완전히 제거한다.

나. 면의 결점(홈, 구멍, 갈라짐, 변형, 옹이, 흡수성이 불균등한 곳 등)을 보수하여 면을 도장하기 좋은 상태로 만든다.

다. 배어나오거나 녹아나올 우려가 있는 유해물(수분, 기름, 산, 알칼리 등)의 작용을 방지하는 처리를 한다.

라. 도장이 잘 부착되도록 연마 등의 필요한 조치를 취한다.

4) 바탕 및 바탕면의 건조

바탕 자체 및 바탕 표면이 건조하지 않을 때는 충분한 양생 기간을 두어, 충분히 건조시킨 후 그 다음 공정을 진행해야 한다.

5) 퍼티(putty) 먹임

바탕면의 상태에 따라 면의 오목한 구멍, 빈틈, 틈서리, 갈라진 곳 등에 구멍땜용 퍼티를 나무주걱, 쇠주걱 등으로 가능한 얇게 눌러 채우고 평활하게 될 때까지 갈아낸다. 다만, 외부의 처마둘레, 비늘판 등은 지장이 없는 한 생략해도 좋다. 퍼티가 완전 건조되기 전에 연마지 갈기를 해서는 안 된다.

6) 연마지 갈기

각 공정의 연마지 갈기는 도장의 도장막이 건조된 다음, 각 층마다 하는 것을 원칙으로 하고 연마지의 입도는 각 시방의 표에 나타난 도장 공정을 기준으로 한다. 일반적으로 연마지 갈기는 창호, 수장, 가구 등에 대해서는 면밀하게 하고 도장, 건조, 연마를 매회 하는 것을 원칙으로 한다. 정벌도장에 가까울수록 입도가 작은 연마지를 쓰고 또 한 차례 면밀히 한다.

7) 스밈 방지(흡수방지제 : sealing)

소나무, 삼송 등과 같이 흡수성이 고르지 못한 바탕재의 색올림을 할 때에는 스밈 방지를 해야 한다. 스밈 방지제를 붓으로 고르게 도장하거나 스프레이건으로 고르게 1~2회 뿜도장 한다.

8) 색올림(착색제 : stain)

색올림제의 도장은 붓도장으로 한다. 대강 건조되면 붓과 부드러운 헝겊으로 여분의 색올림제를 닦아내고 색깔 얼룩을 없앤다. 건조 후, 도장한 면을 검사하여 심한 색깔 고름질은 서술한 바와 같은 방법으로 작업한다.

9) 눈먹임제(눈메움제 : filler)

가. 눈먹임제는 빳빳한 털붓(돼지털의 붓) 또는 나무주걱, 쇠주걱 등으로 잘 문질러 결의 잔구멍에 압입시키고, 여분의 눈먹임제는 닦아낸다. 잠깐 동안 방치한 후 반건조시켜 끈기가 남아 있을 때 면방사 헝겊이나 삼베 헝겊 등으로 나뭇결에 직각으로 문지르고, 다시 부드러운 헝겊 등으로 닦아낸다.

나. 귀, 문선(trim), 문틀(moulding) 등에는 눈먹임제가 남아 있지 않도록 한다. 색올림을 하지 않고 눈먹임을 하였을 때에는 눈먹임제가 충분히 건조되기를 기다렸다가 #240 정도의 연마지로 가볍게 눈먹임제를 제거한다.

다. 눈먹임 공정 전에 색올림을 했을 때에는 연마지로 닦지 말고 헝겊 등으로 여분의 눈먹임제를 깨끗이 닦아낸다. 이때 색올림층이 벗겨지지 않도록 주의한다.

5. 바탕만들기

1) 목부바탕만들기 목부 바탕 만들기의 공정, 도장, 면 처리, 건조시간 및 도료량의 표준은 아래 <표1>에 따른다

2) 플라스터, 모르터 및 콘크리트 바탕만들기 플라스터, 모르터 및 콘크리트 바탕만들기의 공정, 도장, 면 처리, 건조시간 및 도료량의 표준은 아래 <표2>,<표3>에 따른다

3) 철부면 바탕만들기 철부면 바탕만들기의 공정과 면처리 방법은 다음 <표4>를 따른다.

6. 합성수지에멀션 페인트 도장

1) 바탕의 종류, 도장의 종별, 사용 부분 및 도장 횟수에 따라 내부용, 외부용 1급 ․ 2급으로 나뉜다. 공사 시방에 정한 바가 없을 때에는 2급으로 한다.

2) 5℃ 이하에서는 균열이 발생할 수 있으므로 작업을 중지해야 한다.

3) 저장이나 수송 중 얼지 않도록 유의한다(0℃ 이하일 때 냉각).

4) 모서리 등에 붓으로 새김질한 면과 롤러 도장면의 색이 다를 수 있으므로 새김질 시 동일 규격 번호로 작업해야 하며 가능한 희석하지 않은 상태에서 새김질을 먼저 해야 색깔 차이를 줄일 수 있다.

5) 시멘트 모르타르면은 양생을 충분히(pH9 이하)해야 한다.

6) 합성수지 에멀션 페인트 내·외부 도장의 공정, 도장, 물 희석비율(중량비), 면 처리, 건조시간 및 도료량의 표준은 아래 <표 5>에 따른다.

7. 래커 에나멜 도장 1) 목부의 래커 에나멜 도장(붓도장일 때)의 공정, 시너 희석비율, 면처리, 건조시간 및 도료량의 표준은 아래 <표 6>에 따른다.

2) 철부, 동합금부의 락카 에나멜의 뿜칠도장일 때 도장 공정, 신너 희석비율, 면처리, 건조시간 및 도료량의 표준은 아래 <표 7>에 따른다.

8. 투명 락카 도장

목부 투명 락카 도장의 공정, 도장, 신너의 희석비율, 면 처리, 건조시간 및 도료량의 표준은 아래 <표 8>에 따른다.

9. 녹막이 도장

1) 철재면 전처리 도료로서 녹 발생 또는 부식을 방지하기 위한 도장이다.

2) 첫 번째 녹막이도장은 공장에서 조립 전에 도장함을 원칙으로 하고, 화학처리를 하지 않은 것은 녹떨기 직후에 도장한다.

3) 현장 반입 후 도장은 현장에서 실시하거나, 또는 용접 부산물 및 부착물을 제거한 후 녹막이도장을 1~2회 실시한다. 다만, 설치 후 도장이 불가능한 부분은 설치 전에 도장하도록 한다.

4) 재벌도장을 할 때에는 1차 도장 이후 24시간 이상 간격을 둬야 한다.

10. 조합페인트 도장

철부의 합성수지 조합페인트 도장의 공정, 도장, 희석비율, 면 처리, 건조시간 및 도료량의 표준은 아래 <표 9>에 따른다.

11. 친환경 투명락카 도장

1) 하도(목재) - 바탕처리가 끝난 후 내부의 하도도장이 필요한 경우 A 워터락 실러투명(칼라 락카일 경우 워터락 서페이서)을 스프레이 또는 붓으로 건조도막두께 20㎛(칼라일 경우 30㎛)씩 2회 도장한다.

- 희석은 깨끗한 물을 스프레이 및 붓 도장 시 최대 5% 이내로 사용하여야 한다.

- 재도장 간격은 매회 도장 시 20℃에서 1시간이 경과한 다음 도장한다.

- 20℃에서 최소 12시간이 경과한 다음 연마지 #320~400으로 도장면을 충분히 연마하고 상도를 칠한다.

2) 상도(목재, 유성 구도막)

- 하도도장 후 또는 바탕처리가 끝난 후 A 워터락 투명을 스프레이 또는 붓, 로울러로 건조도막두께 20㎛씩 1회 도장한다.

- 희석은 깨끗한 물을 스프레이 도장 시 최대 15% 이내로 붓, 로울러 도장 시 최대 5% 이내로 사용한다.

- 재도장 간격은 매회 도장 시 20℃에서 1시간이 경과한 다음 도장한다.

12. 에폭시수지 도장

1) 바탕 처리

가. 바탕면에 부착된 흙, 먼지, 레이턴스(laitance) 등 불순물을 제거하고 깨끗이 청소하여야 한다.

나. 조인트 부위와 크랙 부위는 V커팅 후 방수모르타르 또는 방수재로 바탕작업을 한다.

2) 시공

가. 바탕 정리 후 프라이머를 전면에 0.3kg/㎡ 로 균일하게 도포한다. 나. 에폭시 코팅 중도를 전면에 0.4kg/㎡ 로 균일하게 도포하되 가사시간 이내에 사용할 수 있는 양만 혼합하도록 유의한다. 다. 중도시공 완료 후 12시간 이상 지난 후 전면에 0.4kg/㎡로 균일하게 상도를 시공한다.

13. 광택 합성수지 에멀션 페인트 (낙서방지페인트) 도장

1) 수성 도료의 결점인 심한 오염과 도막의 평활성을 개량한 광택 합성수지 에멀션 페인트 도장으로서, 도장 종별은 공사 시방에 정한대로 따른다.

2) 도장의 공정, 시너의 배합비율 및 처리 건조시간 및 도료량의 표준은 <표 3>에 따른다. (퍼티먹임 공정은 바탕 상태가 양호할 경우 생략할 수 있다)

14. 걸레받이용 세라민페인트 도장

1) 세라민페인트는 아크릴 수지를 주성분으로 내광성, 내후성, 광택 보유력 및 내오염성이 우수한 도료로서, 복도 및 교실 내벽 걸레받이칠에 사용한다.

2) 도장방법 및 유의사항은 다음과 같다.

가. 틈새나 홈은 수성 퍼티로 메꾸고 연마하여 바탕처리를 한 후 붓 도구를 이용하여 2회 도장한다.

나. 소지면에 충분히 흡수되도록 도료량의 최대 20%까지 희석제와 희석하여 도장한다.

다. 재도장 간격은 20℃에서최소 2시간 이상 경과 후이고, 동절기 5℃이하 조건에서는 기포가 발생할 수 있으므로 도장시 유의하여야 한다.

유리공사 시방서

유리공사 1. 일반사항 1) 항상 4°C (40°F) 이상의 기온에서 시공하여야 하며, 더 낮은 온도에서 시공해야 할 경우 실런트 시공시 피접착 표면을 반드시 용제로 닦은 후 마른 걸레로 닦아내고 담당원의 승인을 받은 후 시공해야...

유리공사

1. 일반사항

1) 항상 4°C (40°F) 이상의 기온에서 시공하여야 하며, 더 낮은 온도에서 시공해야 할 경우 실런트 시공시 피접착

표면을 반드시 용제로 닦은 후 마른 걸레로 닦아내고 담당원의 승인을 받은 후 시공해야 한다.

2) 시공도중 김이 서리지 않도록 환기를 잘 해야 하며, 습도가 높은 날이나 우천시는 담당원의 승인을 받은 후 시공해야 한다.

2. 실링재

유리 끼우기용 실링재는 KS F 4910에 규정된 적합한 내곰팡이성이 있는 실리콘(silicone)계의 비초산형을 사용한다.

1) 실리콘계 실런트로 KS F 4910(건축용 실런트) 규정에 합격한 것이나 동등 이상의 품질이어야 한다.

2) 프라이머를 사용할 경우 프라이머는 작업하기 적합한 점도를 가지며, 접착성이 우수해야 하며 사용가능 시간이 충분해야 한다.

3) 주제와 경화제의 분리 여부에 따라 1액형과 2액형이 있으며, 초산 타입과 비초산 타입이 있으므로 시공 조건에 따라 선택한다.

4) 화장실과 같이 습한 곳에서는 항균 코킹제를 사용하며 뒷면에 열선 처리한다.

3. 시공 전 준비

1) 유리면에 습기, 먼지, 기름 등의 해로운 물질이 묻지 않도록 한다.

2) 시공 전 유리와 부자재 제조업체의 제품 사양에 대해 검토한다.

3) 계획, 시방 및 도면의 요구에 대해 프레임 시공자의 작업을 검토하고 프레임의 수직, 수평, 직각, 규격, 코너

접합 등의 허용오차를 검사하여, 리벳, 용접시의 요철 등으로 유리의 면 클리어런스 및 단부 클리어런스가 최솟값 이하가 되지 않도록 한다.

4) 모든 접합, 연결 철물, 나사와 볼트, 리벳 등이 효과적으로 밀폐되도록 한다.

5) 유리의 규격이 허용오차 내에 있는지 정확히 검사한다.

6) 유리를 끼우는 섀시(sash) 내에 부스러기나 기타 장애물을 제거한다.

7) 배수 구멍이 막히지 않도록 하며, 배수 구멍은 일반적으로 5㎜ 이상의 직경으로 3개 있어야 한다. 색유리, 반사유리, 접합유리, 망유리 등의 경우 단부가 물에 닿지 않도록 한다.

8) 세팅 블록을 유리 폭의 1/4 지점에 각각 1개씩 설치하여 유리의 하단부가 하부 프레임에 닿지 않도록 한다.

9) 청소를 위해 실런트 시공 부위에 톨루엔, 아세톤 등의 용제를 사용할 수 있다.

10) 접착제 충전시 줄눈의 치수와 공작도면이 일치하는지, 적당한 규격인지 검토한 후 작업에 들어간다.

4. 시공법

1) 유리 끼우기는 도면과 시방서에 명시된 사항 외에는 제조업체의 제품 자료에 따라 시공하며, 유리를 끼운 후 창을 여닫는 충격에 유리가 흔들리지 않도록 고정시켜야 한다.

2) 바깥 온도가 5℃ 이하이거나 비, 눈 또는 강풍 시에는 유리 끼우기를 중단한다. 불가피한 경우에는 유리 제작업체와 협의하여 확실하게 시공되도록 고정시켜야 한다.

3) 유리 끼우기 시공업체는 유리를 끼우기 전 각종 창의 제작 및 시공오차를 충분히 검토하여 이상 유무를 확인한 후 작업에 착수해야 한다.

4) 유리 끼우기는 물림 깊이, 유리면의 수평․수직면의 정확도를 유지하여 끼워야 하며, 실런트 시공까지 움직임등에 의한 변형이 없도록 견고히 고정시켜야 한다. 5) 무늬유리는 무늬면이 실내에 오도록 끼운다.

6) 알루미늄 창에 사용되는 개스킷의 경우, 유리의 한 면은 부드러운 개스킷을, 다른 한 면은 견고하고 밀도 높은 개스킷을 사용하되, 개스킷을 유리를 끼우는 각 변의 길이보다 약간 길게 하여 중앙에서 단부 쪽으로 홈에정확히 물리도록 일정한 힘으로 끼워 외관상 균일성이 유지되도록 한다.

7) 복층유리 끼우기 : 알루미늄 창에 복층유리를 끼울 때는 실링재를 사용하여 고정하며, 시공방법은 제조업체의 제품 자료에 따른다.

8) 강우나 강설 직후 작업할 때에는 작업 발판이 안전한지 확인한 다음, 새시 홈에 습기가 남아 있으므로 충분히 사전 건조시킨 후 시공한다.

9) 대형 유리 등을 지지하기 위해 별도의 구조체가 필요한 경우에는 담당자와 충분한 협의를 거친 후 시공해야한다.

5. 주의사항

1) 판유리를 취급할 때에는 모서리에 흠이 생기거나 프레임이 부딪히지 않도록 해야 한다.

2) 판유리를 이동할 때에는 모서리에 흠이 생기거나 프레임이 부딪히지 않도록 압착기를 사용하며, 모서리의 손상 방지를 위해 지렛대는 사용하지 않는다.

3) 시공 중 취급 기구나 재료를 쌓아두어 하중에 의해 프레임이 변형되지 않도록 주의한다.

4) 주위에서 용접, 샌드블라스팅 같은 작업을 할 때는 판유리의 손상 방지를 위해 두터운 방수포나 합판으로 보호하며, 산성 약품을 이용하여 세척할 때에는 세척 후 깨끗한 물로 유리를 닦아내도록 한다.

5) 시공 중 세팅 블록이나 위치 결정재의 위치가 변동되지 않도록 주의한다.

6) 외관상 균일하게 유리를 끼운다. 또한 판유리 끼우기용 부속 재료에 얼룩이 묻어 있거나 재료의 질이 저하되지 않도록 청결 상태를 유지한다.

7) 백업재는 줄눈 폭에 비해 약간 큰 것을 뒤틀리지 않게 삽입한다.

8) 현장작업 중에 생기는 부스러기, 먼지, 쓰레기, 코팅재 같은 것에 의해 배수, 환기 구멍이 막히지 않도록주의한다.

6. 강화유리문 시공

1) 자재

가. 강화 유리

KS L 2002에 합격한 것이나 동등 이상의 것으로 하며 치수 및 형상은 도면에 명시한 대로 따른다. 나. 냉간압연 강판 : KS D 3698에 적합한 것으로 한다. 다. 지지물, 앵커, 기타 부자재 : 제품자료, 견본품, 설계서 등에 따른다. 라. 철물은 시방서에 따른다. 마. 달리 정한 바가 없는 경우에는 바닥에 감추어진 장치와 개폐장치, 자물쇠는 문 및 주변 부위의 마감 상태에 어울리는 것으로 선택하고 협의하여 승인을 받는다.

2) 설치

가. 문틀이 적정하게 설치되어 있는지 확인한다. 나. 플로어 힌지(floor hinge) 매립

① 톱 피벗(top pivot)의 축심과 플로어 힌지의 중심이 연직이 되도록 맞춘다.

② 플로어 힌지의 커버면(cover plate)은 바닥의 마감면과 동일하게 수평에 있도록 조정한다. 다. 강화문 개폐 방법은 수동으로 문을 열고 닫을 때 문의 중심각도 5°에서 일단 속도가 감소된 상태에서 닫혀야 한다. 라. 문을 오픈 상태로 개방할 때는 90°각도까지 개방하면 열린 상태로 정지되어야 한다. 마. 문의 플로어 힌지는 개폐 속도, 닫는 위치 등을 조정하는데, 강화 유리문의 하단과 바닥 마감면과의 차이는 10㎜를 표준으로 한다.

3) 보양 및 청소

가. 설치 중이나 후에는 오염, 손상의 우려가 있는 부분에 대해 보호재를 사용하여 보양한다. 나. 페인트, 콘크리트 모르타르, 플라스터 등의 재료들이 유리나 금속 프레임 위에서 경화되면 흠, 부식 등을 일으킬 수 있으므로 즉시 깨끗한 물 또는 적당한 용제로 닦아내거나, 미리 비닐로 유리나 금속을 보호하도록 한다.

콘크리트 블록

콘크리트 블록은 벽돌에 비해 크기가 커서 작업을 빠르게 할 수 있지만 강도가 약해서 보통 일정한 간격으로 수직 철근을 삽입해 보강하는 방식으로 쌓습니다.

방습벽

표준시방서의 내용을 기준으로 블록쌓기를 살펴보겠습니다.

블록은 두께에 따라 100, 150, 190 세 종류로 구분됩니다. 각각 4", 6", 8"(인치) 블록이라고 합니다. 블록을 쌓는 방법은 단순조적블록과 보강 블록, 거푸집 블록으로 나눌 수 있습니다.

단순조적블록공사

보강 블록공사

세로근의 시공 기준은 다음과 같습니다.

가로근의 시공 기준은 다음과 같습니다.

방습벽 / 결로방지벽

방습벽을 설치하기 위해서는 이처럼 방수턱을 만든 다음 보강철근(수직근)을 정착해서 설치합니다.

이렇게 공간을 두고 블록으로 방습벽을 만들면 콘크리트 벽면을 타고 들어오는 물이나 결로현상을 깔끔하게 처리할 수 있습니다.

치호 건축 자재몰 | 내역산출 하러가기

이 플랫폼은 건축, 토목, 전기, 기계, 조경, 통신, 소방 등

전 공종에 걸쳐 자재, 공정, 품셈 데이터를 구조화한 실무형 시스템이다.

국토교통부 표준품셈을 기반으로 시공 단가를 자동 산출하며,

자재를 선택하고 수량만 입력하면 노무비, 장비비, 보조자재까지 포함된 공사비를 실시간으로 계산할 수 있다.

공정, 자재, 품셈이 하나로 연결된다

품셈 구조 자동화, 실시간 계산

1. 자재와 공정은 표준품셈 코드로 연결된다

   - 자재는 세부공정과 연결되고, 공정은 표준품셈 코드에 매핑된다

2. 품셈에는 시공에 필요한 모든 요소가 포함된다

   - 노무, 장비, 보조자재까지 단위당 투입량 기준으로 정리되어 있다

3. 수량 입력만으로 시공비를 계산할 수 있다

   - 실시간으로 계산된 공사비 요약이 자동으로 표시된다

실무자가 그대로 활용할 수 있다

설계, 시공, 감리, 발주, 자재 마케팅

1. 발주처

   - 입찰 검토 및 내역서 비교 자료로 바로 활용 가능

2. 설계사

   - 수량산출 후 공정별 공사비 추정에 연결

3. 시공사

   - 자체 견적 생성 및 하도급 기준으로 적용 가능

4. 감리단

   - 공사내역 검토 및 시방서 자동 대조에 활용 가능

5. 자재업체

   - 제품 등록 시 자동으로 공정과 품셈이 연결되어 노출 효과 증가

모든 것은 변환 가능한 구조로 설계되어 있다

자재, 공정, 품셈, 단가, 보조자재 등

이 시스템은 자재, 공정, 품셈, 단가 정보를

서로 연결된 구조로 구성해

다른 시스템이나 플랫폼에서도 쉽게 연동 가능하도록 설계되어 있다.

각 항목은 독립적으로 관리되며,

실제 견적 계산, 보고서 출력, 데이터 분석, API 연동 등

다양한 목적에 맞게 확장될 수 있다.

단가가 아니라, 구조를 만든다

품셈 연결 기반 자동 공사비 산출

1. 단가만 보여주는 자재몰과는 다르다

   - 품셈을 기준으로 단가 구성과 시공비 전체가 계산된다

2. 데이터가 구조적으로 연결되어 있다

   - 자재 → 공정 → 품셈 → 단가 → 공사비로 이어지는 전체 흐름이 자동화되어 있다

3. 실무자가 직접 계산하지 않아도 된다

   - 수량만 넣으면 견적 요약이 자동으로 생성된다

유튜브 영상과 튜토리얼도 곧 공개된다

실무자 대상 오픈플랫폼 지향

1. 누구나 웹으로 접근 가능

   - 로그인 없이도 견적 기능 체험 가능

2. 영상으로 실제 사용법을 안내할 예정

   - YouTube에 단계별 사용 영상 업로드 예정

3. 커스터마이징 및 API 연동도 지원

   - 기업 내부 시스템에 맞게 확장 가능

정부·기업·기술사무소와의 협력 가능

스마트건설, 자동견적, 설계 연동

1. 정부기관

   - 적산 검증 시스템 또는 공공 플랫폼 연동 가능

2. 민간기업

   - 견적 자동화, 발주단가 비교, 플랫폼 구축 도입 가능

3. 자재회사

   - 제품 홍보와 동시에 실무 품셈과 자동 연결되어 경쟁력 강화

4. 기술사무소

   - 설계자동화, BIM 견적 연동의 기반 시스템으로 활용 가능

내역별 공사일정 등록이 가능하며, 일정을 하나하나 등록할 필요없이 마우스 드래그 방식(위아래순서 조정 및 기간변경) 으로 일정을 조절할 수 있습니다.

치호건축사사무소 바로가기

範虎, 치호건축사사무소

검은 비단을 두른 범.
강인함 속에 절제된 품격을 담은 이름입니다.

치호(範虎)는 한국적 미감을 바탕으로 '균형'과 '내면의 힘'을 상징합니다.
우리는 조용하지만 단단한 건축을 짓습니다.
보이지 않는 구조에서 오는 질서와 여백의 깊이를 믿습니다.

건축공사표준시방서(합본) [시행 2021. 8. 19.] [국토교통부고시 제2021-1011호, 2021. 8. 13., 전부개정] 입니다.

☞ KCS 41 00 00 건축공사 표준시방서 (합본) - 다운로드

건축공사표준시방서란 무엇인가

설계도면만으로는 담기 어려운 재료 규격과 시공 방법을 통일된 기준으로 정리한 문서로, 국내 모든 건축공사의 품질 기준이 됩니다.

표준시방서가 필요한 이유

설계도면은 형태와 치수를 보여주지만, 어떤 재료를 어떤 순서와 방법으로 시공해야 하는지까지 모두 담기는 어렵습니다. 표준시방서는 이런 공백을 메우기 위해 공통 시방서와 각 공종별 표준 기준을 체계적으로 정리한 문서로, 설계자와 시공자, 감리자가 동일한 기준을 두고 소통할 수 있게 해줍니다. 국토교통부 고시로 개정되는 시방서는 건축공사표준시방서 외에도 토목, 전기, 기계 등 여러 분야로 나뉘어 있으며, 각 현장의 특수한 조건을 반영한 특기시방서와 함께 사용되는 것이 일반적입니다.

실무에서 활용하는 방법

건축주 입장에서도 표준시방서의 기본 구조를 이해해두면 시공 과정에서 사용되는 재료와 공법이 적정한 기준을 따르고 있는지 확인하는 데 도움이 됩니다. 계약서에 특기시방서를 명확히 첨부하고, 표준시방서와 상충되는 부분이 없는지 사전에 검토하는 것이 분쟁을 예방하는 방법입니다.

작년 말 현장에서 외벽 마감재 시공을 앞두고 건축주로부터 "표준모델 인정서 유효기간이 지났다는데, 공사를 그냥 진행해도 되는 거 아닌가요?"라는 질문을 받은 적이 있다. 이 한 마디가 실제 공사 중단으로 이어질 뻔했던 경험을 계기로, 변경된 외벽복합마감재료 표준모델 인정 절차를 정리해 두기로 했다.

외벽복합마감재료 표준모델 인정 제도의 법적 근거

외벽복합마감재료 표준모델 인정은 건축법 제52조(건축물의 마감재료) 및 같은 법 시행령 제61조에 근거한다. 특히 2022년 개정된 건축물 마감재료의 난연성능 및 화재 확산 방지구조 기준(국토교통부고시)에 따라, 6층 이상 또는 높이 22미터 이상 건축물의 외벽에 복합자재를 적용할 경우 반드시 방화 인정을 받은 제품 또는 표준모델 인정을 받은 구성 방식을 사용해야 한다. 단순히 난연 성능 시험성적서만으로는 현장 적용이 불가하며, 실제 외벽 구성 방식 전체가 인정 범위에 포함되어야 한다는 점이 핵심이다.

표준모델 인정 신청 절차와 주요 변경사항

표준모델 인정은 한국건설기술연구원(KICT)에 신청하며, 2023년 이후 절차가 일부 개편되었다. 신청 시 제출 서류는 외벽 구성 상세도, 각 구성 재료의 KS 규격 또는 성능시험성적서, 시공 방법 설명서, 그리고 해당 구성이 기존 인정 모델과 동일함을 확인하는 비교표를 포함해야 한다. 변경된 주요 사항으로는 접착제 및 앵커 방식까지 표준모델의 구성 요소로 명시해야 하며, 과거에는 재료 변경 시 경미한 사항으로 처리되던 단열재 두께 변경도 현재는 재인정 또는 변경 인정 신청 대상에 포함된다. 인정 신청 후 처리 기간은 통상 30일 이내이나, 보완 요청이 있을 경우 최대 60일까지 소요될 수 있으므로 공사 일정을 고려한 선행 신청이 필수다.

유효기간 관리와 연장 신청 시 주의사항

표준모델 인정서의 유효기간은 최초 인정일로부터 3년이다. 유효기간 만료 전 연장을 신청하지 않으면 인정이 자동 소멸되며, 소멸 이후 해당 구성 방식을 현장에 적용하면 건축법 위반에 해당한다. 연장 신청은 만료일 90일 전부터 가능하며, 연장 시 기존 구성 방식의 변경이 없음을 증명하는 서류와 해당 기간 내 품질 관리 이력(시험성적서 갱신 여부 포함)을 제출해야 한다. 실무에서 자주 발생하는 문제는, 인정서 사본을 보관하던 시공사가 교체되거나 원도급사와 하도급사 간 서류 인계가 누락되어 현장에서 유효한 인정서를 제시하지 못하는 경우다. 인정서 원본은 반드시 설계사무소와 현장 감리자가 각각 사본을 보관해야 한다.

실무자가 놓치기 쉬운 함정: 표준모델 인정서에는 허용되는 외벽 구성의 층수 범위와 마감재 두께 범위가 명시되어 있다. 현장에서 단열재를 100밀리미터로 인정받은 모델을 그대로 사용하면서 시공 편의상 120밀리미터로 변경했다가, 감리 지적 후 전면 재시공을 한 사례가 있다. 인정서에 기재된 수치 범위를 벗어나는 순간 해당 인정은 무효가 되며, 이는 변경 인정 신청을 통해서만 해소할 수 있다.

현장 적용 시 준비해야 할 서류 목록

감리자와 허가권자에게 제출하거나 현장 비치해야 하는 서류는 다음과 같이 구분된다. 설계 단계에서는 외벽 마감재 구성도와 표준모델 인정서 사본을 도면에 첨부하고, 시방서에 인정 번호와 유효기간을 명시해야 한다. 시공 단계에서는 인정서에 명시된 재료와 동일한 제품의 납품 확인서, 시공상세 사진, 그리고 감리자 확인 서류가 필요하다. 특히 사용승인 신청 시 허가권자는 표준모델 인정서와 실제 시공된 외벽 구성의 일치 여부를 검토하므로, 시공 중 변경 사항이 생겼을 경우 즉시 변경 인정 신청을 진행해야 한다. 준공 이후 적발되는 경우 원상복구 명령 및 이행강제금 부과 대상이 될 수 있다.

지금 당장 확인해야 할 실무 체크리스트

• 현재 설계 또는 시공 중인 건축물이 6층 이상 또는 높이 22미터 이상에 해당하는지 확인하고, 외벽 복합자재 사용 여부를 검토한다.
• 보유 중인 표준모델 인정서의 유효기간을 확인하고, 만료 90일 전 이내라면 즉시 연장 신청을 준비한다.
• 인정서에 기재된 단열재 종류, 두께, 마감재 사양, 앵커 방식이 실제 현장 시공 내용과 일치하는지 비교표를 작성하여 감리자와 함께 검토한다.
• 시공사, 하도급사, 감리사무소, 설계사무소 각각이 인정서 사본을 보관하고 있는지 서류 수령 확인서를 통해 교차 점검한다.
• 재료 변경이 발생한 경우 경미 사항 여부를 임의로 판단하지 말고, KICT 또는 허가권자에게 사전 질의를 통해 변경 인정 필요 여부를 확인한다.

실내건축 구조·시공방법 기준 — 현장 적용 실무 가이드

지난달 상가 인테리어 허가 신청을 앞둔 건축주가 "그냥 도배하고 바닥재 교체하는 건데 허가가 필요하냐"고 물어왔다. 칸막이 벽체 하나가 추가되는 순간 「건축법」 제52조의2에 따른 실내건축 기준이 적용되고, 국토교통부 고시인 「실내건축의 구조·시공방법 등에 관한 기준」을 준수해야 한다는 사실을 많은 시공자와 건축주가 간과한다.

실내건축 기준의 적용 범위와 법적 근거

「건축법」 제52조의2 제1항은 대통령령으로 정하는 용도 및 규모의 건축물에 실내건축을 할 경우 방화에 지장이 없고 사용자 안전에 문제가 없는 구조·시공방법 기준을 따르도록 규정한다. 이를 위임받아 국토교통부 고시 「실내건축의 구조·시공방법 등에 관한 기준」이 제정되어 있으며, 동법 시행령 제61조의2는 단란주점, 유흥주점, 노래연습장, 고시원, 산후조리원, 의원 등 다중이용 용도를 명시한다. 용도변경을 수반하지 않는 단순 인테리어라도 해당 용도에 해당하면 이 기준이 자동 적용된다는 점을 반드시 확인해야 한다.

칸막이·벽체 구조 기준의 핵심 수치

고시 제3조에 따르면 실내 칸막이는 피난 및 방화구획을 침해하지 않아야 하며, 방화구획 내 칸막이에는 「건축물의 피난·방화구조 등의 기준에 관한 규칙」 제14조가 함께 적용된다. 천장까지 완전히 막는 칸막이를 설치할 경우 내화성능을 확보하거나 방연 성능이 있는 불연·준불연 재료를 사용해야 한다. 특히 반자 높이 기준에서 거실의 반자 높이는 「건축법 시행령」 제50조에 따라 2.1m 이상을 확보해야 하고, 고시 제4조는 통로 유효폭을 최소 0.9m 이상으로 규정한다. 실무에서는 기존 반자를 낮추는 마감 공사 중 이 수치 미달 사례가 자주 발생하므로 착공 전 실측이 필수다.

마감재료 불연·준불연 기준과 실무 적용

고시 제5조와 「건축물의 피난·방화구조 등의 기준에 관한 규칙」 제24조를 함께 검토해야 한다. 다중이용업소의 실내에 사용하는 벽·천장 마감재는 불연재료 또는 준불연재료를 원칙으로 하며, 바닥재는 난연재료 이상을 적용한다. 제품 선정 시에는 국토교통부 지정 공인시험기관의 성능시험 성적서와 KS 인증서 또는 품질인정서를 반드시 확인해야 한다. 현장에서 흔히 발생하는 오류는 시공사가 제출하는 샘플과 실제 시공 제품의 인증 번호가 다른 경우다. 준공검사 때 현장에서 제품 라벨을 직접 확인하는 절차를 감리 체크리스트에 포함시키는 것이 바람직하다.

실무자가 놓치기 쉬운 함정 — 용도변경과 소방 협의의 연동

실내건축 허가 시 가장 자주 발생하는 실수는 건축 허가와 소방 완공검사를 별개로 인식하는 것이다. 「다중이용업소의 안전관리에 관한 특별법」 제9조에 따라 다중이용업소 실내건축 공사를 착공하기 전에 소방본부장 또는 소방서장에게 안전시설 등 설치계획서를 제출하고 승인을 받아야 한다. 건축 허가는 완료되었으나 소방 승인 절차를 누락하여 준공이 지연된 사례가 실제로 여러 건 있었다. 고시원 또는 노래연습장으로 용도변경하는 경우 방화문, 비상구, 스프링클러 설치 의무가 수반되므로 착공 전 소방서와 사전 협의를 반드시 거쳐야 한다.

실무 사례: 서울 소재 2층 상가를 노래연습장으로 용도변경하면서 건축 허가만 득하고 착공한 결과, 소방서 현장 확인에서 비상구 미설치 및 내부 칸막이 불연재료 미적용이 적발되어 전면 재시공 명령을 받은 사례가 있었다. 공사비 증가는 물론 영업 개시가 3개월 이상 지연되었다.

지금 당장 실행할 수 있는 체크리스트

• 해당 건축물 용도가 「건축법 시행령」 제61조의2의 실내건축 적용 대상 용도인지 건축물대장으로 1차 확인한다.
• 칸막이 설치 위치가 기존 방화구획선과 겹치는지 도면상에서 색채 표시로 구분하고, 구획 침해 여부를 착공 전 확인한다.
• 벽·천장·바닥 마감재 전 품목의 불연·준불연·난연 성적서 원본을 수집하고 인증 번호를 시방서에 명기한다.
• 다중이용업소에 해당하면 착공 전 소방서에 안전시설 등 설치계획서를 제출하고 접수증을 확보한다.
• 준공 전 통로 유효폭 0.9m 이상, 거실 반자 높이 2.1m 이상 여부를 줄자로 실측하여 감리 확인서에 수치를 기재한다.
