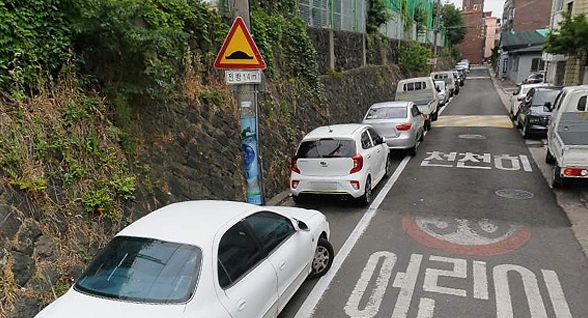

경사진 도로와 평평한 대지 사이, 높이차를 해결하는 구조물 ‘옹벽’

도로는 지형을 따라 오르막과 내리막이 자연스럽게 이어지지만, 사람이 실제로 생활하는 대지나 공동주택 단지 내부는 가능한 한 평탄해야 이용이 편리합니다. 이때 반드시 필요한 구조물이 바로 옹벽입니다. 옹벽은 경사진 외부 도로와 평평하게 조성된 내부 대지 사이의 높이 차이를 극복해 주는 구조물로, 쉽게 말해 단차를 안전하게 정리해 주는 역할을 합니다. 겉으로 보기에는 단순히 흙이 무너지지 않게 막아 주는 벽처럼 보이지만, 실제로는 지반과 토압, 자중, 시공 방식까지 모두 계산되어야 하는 중요한 구조물입니다.

가장 대표적인 방식은 콘크리트 옹벽입니다. 콘크리트 옹벽은 옹벽 자체의 무게와 저판 위에 놓이는 토사의 무게를 이용해 넘어지려는 힘을 버티는 원리로 작동합니다. 보통 단면이 L자 형태로 만들어지는데, 이 저판이 흙과 함께 큰 하중을 받아 구조적으로 안정성을 확보하게 됩니다. 그래서 높이 차가 크고 구조적으로 확실한 지지가 필요한 구간에서는 콘크리트 옹벽이 널리 사용됩니다. 여기에 방음벽까지 함께 설치되는 경우도 많은데, 이때는 옹벽 상부나 기초부에 앵커를 미리 매입해 두고, 그 위에 방음벽 구조물을 고정하는 방식으로 시공이 이루어집니다. 결국 옹벽은 단순한 토목 구조물이 아니라, 상부 시설물까지 함께 지지하는 기반 역할도 수행하는 셈입니다.

반면 공동주택이나 조경 중심 공간에서는 자연석 쌓기 방식의 옹벽도 많이 사용됩니다. 자연석은 인위적으로 맞물리는 제품이 아니라 각각이 독립된 돌덩어리이기 때문에, 하나씩 형태를 맞추며 정교하게 쌓아 올려야 합니다. 먼저 기준이 될 경계석을 잡고, 실을 띄워 일직선을 맞춘 뒤 한 단씩 쌓아가며 높이 차를 정리합니다. 이 방식은 구조적으로는 다소 제약이 있지만, 돌과 돌 사이 틈에 나무나 풀을 심을 수 있어 조경성과 미관이 매우 뛰어납니다. 이른바 ‘사이목’이 가능하다는 점 때문에, 자연스럽고 친환경적인 분위기를 원하는 공동주택 단지에서 특히 선호됩니다.

다만 자연석 쌓기 옹벽은 단점도 분명합니다. 돌을 안정적으로 쌓기 위해서는 벽체가 수직으로 곧게 올라가기보다 뒤로 기대며 비스듬하게 형성되는 경우가 많아, 생각보다 넓은 면적을 차지하게 됩니다. 대지 여유가 충분하다면 큰 문제가 없지만, 공간이 제한된 도심지나 협소 부지에서는 부담이 될 수 있습니다. 그래서 최근에는 이러한 단점을 보완한 방식도 함께 활용됩니다. 뒤쪽에 보강용 돌이나 보강재를 두고 철선 등으로 연결한 뒤, 뒷채움 흙 속에 묻어 인장력으로 벽체를 지지하도록 만드는 방식입니다. 이렇게 하면 전면 조경석은 보다 수직에 가깝게 세울 수 있고, 전체 차지 면적도 줄이면서 높은 옹벽을 안정적으로 만들 수 있습니다.

결국 옹벽은 단순히 “흙이 무너지지 않게 만드는 벽”이 아니라, 지형의 높이 차를 사람이 사용할 수 있는 공간으로 바꾸는 핵심 구조물입니다. 콘크리트 옹벽은 구조적 안정성과 강한 지지력이 장점이고, 자연석 옹벽은 조경성과 경관 측면에서 뛰어난 매력이 있습니다. 여기에 보강재를 활용한 공법까지 더해지면, 미관과 공간 효율, 안정성까지 함께 고려한 설계가 가능해집니다. 같은 옹벽이라도 어디에 설치하느냐, 어떤 환경을 만들고 싶으냐에 따라 그 형태와 시공 방식은 달라질 수밖에 없습니다. 그래서 옹벽은 토목과 건축, 조경이 함께 만나는 매우 실용적인 구조물이라고 볼 수 있습니다.

자세히 보기 →

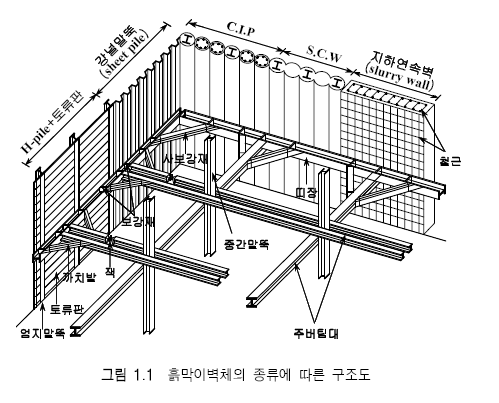

굴착사고 나면 ‘여기까지‘ 피해 간다. [tanθ (≒ 30도 , 1:2:√3)]

펼쳐보기

터파기 공사, 흙막이만 세운다고 끝이 아니다

도심 현장에서 흙막이 공사가 깔끔하게 완료된 모습을 보면, 많은 사람들이 이제 큰 고비는 넘겼다고 생각합니다. 하지만 실제로 더 위험한 단계는 그다음입니다. 바로 땅을 파고 지하로 내려가는 터파기 공사입니다. 요즘 재개발·재건축 현장만 보더라도 지하 2층, 3층, 4층이 흔하고, 어떤 현장은 수십 미터 아래까지 굴착이 이어집니다. 이 과정에서 문제가 생기면 단순히 현장 내부 사고로 끝나는 것이 아니라, 주변 건물과 도로, 공공시설까지 함께 위험해질 수 있습니다.

흙막이는 말 그대로 주변 토압을 버텨 주기 위한 구조입니다. 겉으로는 튼튼해 보여도, 지반 상태나 지하수, 인접 구조물 조건이 복잡하면 예상하지 못한 변형이 생길 수 있습니다. 만약 흙막이가 무너지거나 변형이 커지면 현장 안쪽만 망가지는 것이 아닙니다. 바로 옆 노후 건물이 기울어질 수도 있고, 석축이 무너질 수도 있으며, 도로 밑 상하수도관이나 통신관 같은 지하 매설물에도 큰 피해가 생길 수 있습니다. 결국 굴착공사는 “우리 현장만의 문제”가 아니라 주변 전체의 안전과 연결된 공사라고 봐야 합니다.

그래서 굴착에 들어가기 전 가장 먼저 해야 할 일은 주변 조사입니다. 현장 경계 밖에 무엇이 있는지부터 철저히 확인해야 합니다. 오래된 건물은 없는지, 석축이나 옹벽은 없는지, 도로와 지하 매설물은 어떻게 지나가는지, 인접 시설물은 어떤 상태인지 미리 조사해야 합니다. 세부 기준은 현장과 지자체에 따라 달라질 수 있지만, 대표적으로 굴착 깊이가 크거나 지하층이 깊은 경우, 높이가 큰 옹벽이 있는 경우, 또는 석축·노후건축물·공공시설이 가까운 경우에는 더 엄격한 검토와 심의가 요구됩니다. 특히 굴착 깊이를 기준으로 주변 일정 범위를 위험권으로 보고 관리하는 이유도, 실제 영향이 생각보다 넓게 퍼질 수 있기 때문입니다.

이때 중요한 것이 전문가 심의입니다. 단순히 “흙막이를 했다”는 사실만으로 안전이 확보되는 것은 아니기 때문입니다. 현장의 토질이 점토인지, 모래질인지, 암반층은 어느 정도인지, 지하수위는 높은지, 차수는 어떻게 할지 등을 종합적으로 검토해야 합니다. 그 결과에 따라 CIP, SCW, 지하연속벽, 강널말뚝 같은 공법 중 무엇이 적절한지 판단하게 됩니다. 결국 핵심은 공법 이름이 아니라, 그 현장 조건에 맞는 방법을 제대로 선택했느냐입니다. 여기에 인접 건물, 지하철, 교량, 고가도로 같은 주변 구조물까지 함께 고려해야 진짜 안전한 계획이 됩니다.

또 하나 절대 빼놓을 수 없는 것이 계측입니다. 위험한 공사는 대부분 갑자기 무너지기 전에 작은 신호를 먼저 보냅니다. 흙막이가 미세하게 기울거나, 지하수위가 급격히 변하거나, 주변 건물에 없던 균열이 생기거나, 있던 균열이 빠르게 벌어지는 식입니다. 그래서 지중경사계, 지하수위계, 침하계, 균열계측기 같은 장비를 적절한 위치에 설치해 변형과 이상 징후를 계속 확인해야 합니다. 계측은 형식적인 절차가 아니라, 사고를 사전에 알아차리기 위한 가장 현실적인 안전장치입니다.

착공 전 주변 건물 현황조사도 매우 중요합니다. 공사 전에 이미 있던 균열인지, 공사 이후 새로 발생한 균열인지 구분하지 못하면 분쟁이 커질 수밖에 없습니다. 그래서 주변 건물의 균열, 기울기, 외벽 상태 등을 사전에 기록해 두어야 합니다. 이 조사를 시공사가 직접 하면 객관성 문제가 생길 수 있기 때문에, 공인된 기관이 제3자의 입장에서 기록하도록 하는 이유도 여기에 있습니다. 결국 이런 절차는 누군가를 번거롭게 하려는 것이 아니라, 사고 예방과 책임 구분을 명확히 하기 위한 최소한의 안전 장치입니다.

정리하면, 굴착공사는 단순히 땅을 파는 작업이 아닙니다. 흙막이 설치, 주변 조사, 전문가 심의, 계측 계획, 인접 건물 현황조사까지 모두 함께 움직여야 비로소 안전한 공사가 됩니다. 도심지에서의 지하 굴착은 한 현장의 문제가 아니라 주변 도시 환경 전체에 영향을 줄 수 있는 작업입니다. 그래서 공사가 시작되기 전 얼마나 꼼꼼하게 준비했는지가, 결국 사고를 막는 가장 큰 차이를 만듭니다.

1. 터파기 영향범위 산정 기준

일반적 기준: 통상적으로 굴착 깊이의 1~2배~3배까지 주변 지반에 영향을 미치는 것으로 간주합니다.
발파 시: 발파 진동 및 소음 영향은 25m에서 최대 80m까지 미칠 수 있어 철저한 제어 발파가 필요합니다.
근접 시공: 말뚝 항타 작업의 경우 수로 터널 굴착면에서 최소 18m 이상 이격해야 안전성이 확보된다는 연구 결과가 있습니다. 한국지반환경공학회 +2

2. 법적 및 기술적 안전 조치 (지하안전관리법)

지하안전영향평가 대상: 굴착 깊이 20m 이상인 터파기 공사는 지하안전영향평가를 의무적으로 실시해야 합니다.
소규모 지하안전영향평가: 굴착 깊이 10m 이상 20m 미만의 굴착공사는 소규모 지하안전영향평가 대상입니다.
주의 사항: 터파기 시 지하수 유입을 방지하고, 주변 지반 침하 및 인접 구조물 붕괴를 막기 위해 철저한 흙막이 공법이 필수적입니다.

3. 시공 시 영향 최소화 방안

지반조사: 흙의 종류와 강도를 사전에 정밀하게 파악하여 흙막이 구조물의 설계에 반영해야 합니다.
배수 관리: 지하수위 저하로 인한 주변 지반 침하를 막기 위해 차수 처리가 필요합니다.
계측 관리: 흙막이 벽체의 변위, 지하수위 변화 등을 지속적으로 계측하여 이상 징후를 조기에 발견해야 합니다.

터파기는 건축물의 기초를 놓기 위한 핵심 공정으로, 지반의 붕괴나 지하 시설물 손괴가 발생하지 않도록 주변 영향범위 내에 대한 정밀한 사전 검토가 필수적입니다.

- 아래는 옹벽설계 기본편 -

2. 옹벽이란?

옹벽(retaining wall)은 무엇인가를 버티기 위한 벽식 구조물을 통칭합니다.

주로 토사와 물을 막고 전면과 배면에 공간을 확보하기 위한 목적으로 설치됩니다.

3. 옹벽의 종류

그림.1 옹벽의 종류

1) 중력식 옹벽

가장 기초적인 옹벽 구조물
외력에 대하여 구조물의 자중으로 저항하는 구조물
석축 쌓기, 보강토 옹벽 또한 큰 의미에서 중력식 옹벽에 포함됨.

2) L형 옹벽

외력에 대하여 구조물의 자중과 저판위의 토압으로 저항하는 구조물
배면토사에 기초가 위치하는 L형과 전면부에 기초가 위치하는 역L형이 있음.

3) 역T형 옹벽

외력에 대하여 구조물의 자중과 저판위의 토압으로 저항하며 앞굽판의 팔길이로 전도에 대한 저항력을 향상시킨 구조물

4) 부벽식 옹벽

역T형(L형) 옹벽에 벽체와 저판을 연결하는 벽체를 설치하여 압축 또는 인장 보강을 하여 내력을 향상시킨 구조물

4. 옹벽은 어떤 상황에 필요한가요?

흙을 안전하게 쌓으려면 약 30°이내 경사면이 필요합니다.

성토사면이 시공성이나 경제성에서 불리한 것으로 판단될 때 옹벽을 설치해서 사면을 대체합니다.

성토면 끝에 부지경계가 인접 또는 저촉된 경우, 성토범위가 과다한 경우, 방음벽 기초, 난간 기초, 교대날개벽 등 구조물 기초와 흙막이가 동시에 필요한 경우가 이에 해당됩니다.

그림.2 옹벽을 설치하는 경우

5. 옹벽 설계는 어떻게 하나요?

대상지 현황을 분석하여 벽체의 높이를 결정하고, 설계하중(외력)을 결정, 저판(기초)설치 제약조건 등을 분석하여 옹벽형식을 가정, 설계단면 작성

외력에 대하여 활동, 전도, 지지력 등을 검토하여 외적 안전성을 검토.

그림.3 KDS 11 80 05 콘크리트옹벽 - 4.4 안전율 기준

옹벽 구조물에 발생하는 내력에 대하여 부재의 안전성을 검토.

5.1 설계하중

옹벽 설계시 고려해야 하는 하중은 다음과 같습니다.

1) 토압

토사의 팽창(주동, active) 또는 압축(수동, passive)에 의해 발생하는 외력

그림.4 주동, 수동토압 개념도

옹벽 배면의 상재하중 또는 인접한 구조물에 의한 토압

그림.5 상재하중에 의한 토압 개념도

2) 자중

옹벽구조물의 중량

3) 활하중

옹벽 배면의 뒷채움 작업하중과 차량하중

4) 부가하중

벽체상단 부착물의 하중

5.2 벽체

1) 벽체 높이

성토가 되어 발생하는 단차에 여유높이와 원지반에 설치되는 기초의 두께 동결심도를 고려하여 벽체 높이를 결정합니다.

2) 벽체 두께

벽체의 두께는 벽체 상단에 설치되는 구조물(차량방호책, 난간, 방음벽 등)을 고려하여 결정하며 최소 300mm이상을 확보해야 합니다.

최소 폭은 설계기준, 설계요령마다 상이하나 실제 배근을 고려해보면 이해가 쉽습니다.

아래는 옹벽 벽체 상단의 배근 예시입니다.

그림.6 옹벽 벽체 상단 배근 예시

벽체를 250mm의 두께로 설계해도 철근의 최소간격을 만족시킬 수 있으나 콘크리트 다짐기의 크기가 작아져 좁은 간격으로 더 많은 횟수의 다짐을 해야 하기에 시공성이 저하 됩니다.(콘크리트 진동다짐기의 제원과 등급은 ACI-309-05 Guide for consolidation of concrete를 참고.)

옹벽 벽체 상단에 방호벽, 방음벽 등의 구조물이 설치되는 경우 여건에 맞게 두께를 조절해야 합니다.

그림.7 벽체 상단 구조물 설치시 벽체두께 산정

3) 기초 심도

저판의 설치깊이는 지지층의 깊이, 동결심도, 설치되는 시설물 등을 고려해서 결정합니다.

지표면 아래로 최소한 1.0m 이상의 깊이에 설치해야 합니다.

그림.8 KDS 11 80 05 콘크리트옹벽 4.4.1 활동 안정성

4) 전면경사

옹벽의 벽체는 직각으로 설치될 것이라 생각하기 쉽습니다만, 아래 기준에 따라 1:0.02 이상의 경사를 설치해야 합니다.

그림.9 KDS 11 80 05 콘크리트옹벽 4.6.2 옹벽의 구조상세

그림.10 KCS 11 80 05 콘크리트옹벽 3.3.6 전면경사

기초판 길이가 1m 일 때 20mm(평판재하시험의 침하량 한계)의 부등침하가 발생하는 경우의 처짐각이 0.02이므로 지반침하가 발생된 후 벽체가 90도를 넘지 않도록 미리경사를 주는 것입니다.

주행자의 심리적 안정성을 도모하기 위함이기도 합니다.

그림.11 침하와 수평변위

5.3 저판

외력에 대한 안정성 검토를 통해 저판의 크기를 결정합니다.

1) 활동(Sliding)

수평방향으로 작용하는 외력에 대하여 수평이동(미끄러짐)에 저항하도록 설계해야 합니다.

설계시 저항력이 1.5배 이상 되어야 합니다. (옹벽전면의 수동토압 고려시 2.0배 이상)

그림.12 활동(Sliding)

저항력이 부족한 경우, 저판의 길이 확대로 지지면의 마찰력 증가, 활동방지벽 설치로 수동토압으로 활동에 대한 저항력을 증가시키는 방법이 있습니다.

그림.13 활동방지벽

활동방지벽의 높이는 아래 기준에 따라 결정합니다.

그림.14 KDS 11 80 05 콘크리트옹벽 4.4.2 활동저항력의 증가

활동방지벽은 전면부 지반의 마찰력과 수동토압으로 저항합니다.

그림.15 활동방지벽 설치시 가상파괴면

그림.16 활동방지벽 설치시 저항력

활동방지벽의 위치는 추가하중을 유발하지 않으면서 최대 저항력을 유발하도록 배치해야 합니다.

그림.17 활동방지벽 위치와 특징

활동방지벽의 설치시 구조물 굴착선에 맞는 형상으로 설치해야 합니다.

그림.18 활동방지벽 설치 굴착선

2) 전도(Overturning)

수평방향으로 작용하는 외력에 대하여 회전에 저항하도록 설계해야 합니다.

설계시 저항력이 2.0배 이상 되어야 합니다.

그림.19 전도(Overturning)

저항력 부족시, 저판의 길이 확대로 배면토사에 의한 저항모멘트 증가, 앞굽설치로 팔길이를 늘려 저항모멘트를 증가시키는 방법이 있습니다.

그림.20 저항모멘트를 증가 시키는 방법

3) 지지력(Bearing capacity)

기초면의 지반반력에 대하여 기초지반이 저항하도록 설계해야 합니다.

설계시 허용지지력 3.0배 이상 되어야 합니다.

그림.21 지지력(Bearing capacity)

옹벽에 작용하는 수직력의 편심거리에 따라 지반반력 분포가 다음과 같이 구분됩니다.

그림.22 편심거리와 지반반력분포

지지력 부족시, 저판의 길이 확대로 지반반력 분산, 지반개량으로 극한지지력 증가, 말뚝기초 설치로 지지층까지 하중을 전달하는 방법이 있습니다.

그림.23 지지력 부족 해결 방법

5.4 옹벽 본체 안전성 검토

외력에 대하여 안전성 검토가 끝났으면 옹벽의 형상(높이와 저판길이)이 결정될 것입니다.

이후 옹벽에 발생하는 내력(단면력)에 대하여 설계기준에 맞게 단면검토를 수행하고 안전성을 확보해야합니다.

자세히 보기 →

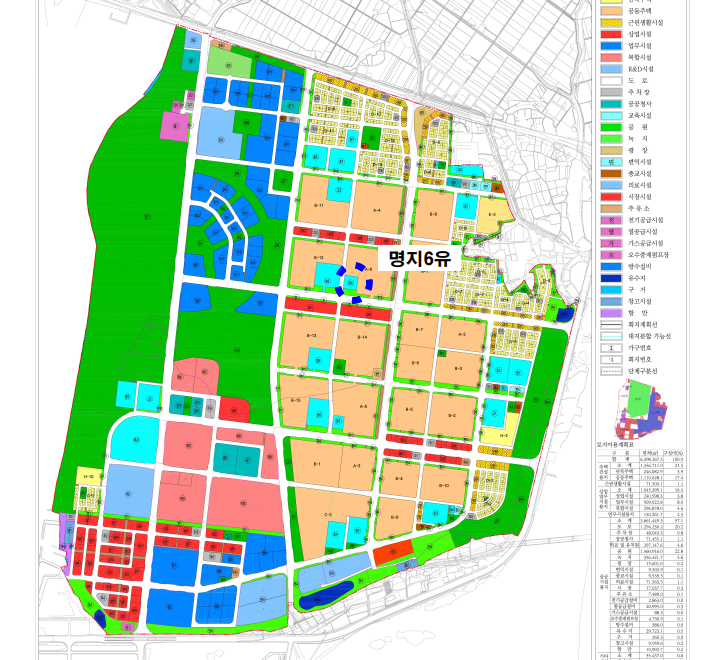

(가칭)명지6유치원 교사신축 건축설계공모

펼쳐보기

가. 일반사항

1) 설계안 제출 시점에서 관계 법규(입법예고 포함) 및 지침(부산‧진해 경제자유구역 명지지구 지구단위계획 시행지침)에 적합하여야 한다. 2) 현장 여건을 정확히 조사한 후 자연환경, 입지조건, 소음(인접 공동주택과의 거리 등) 등을 분석하여 계획에 반영하여야 한다.

3) 유아 교육시설의 특성을 고려하여 이용자의 편리성과 안전을 최우선으로 하고, 층수는 관련 규정 및 지침에 적합하도록 계획한다. 4) 구조와 시공상 안전하면서 경제적인 설계를 수행하여야 하며, 총공사비 는 예정공사비를 초과하지 않도록 계획한다.

5) 범죄를 예방하고 안전한 생활환경을 조성하기 위한 범죄예방 환경설계 (CPTED)를 적용한다.

6) 무장애(Barrier Free) 시설물로 계획하며, 이용자 모두의 편의 및 안전 확보를 위하여 엘리베이터를 설치한다. 7) 시공이 용이한 국산자재(KS)를 사용함을 원칙으로 하고 사후 관리의 편의성 및 호환성이 좋은 제품을 선택한다.

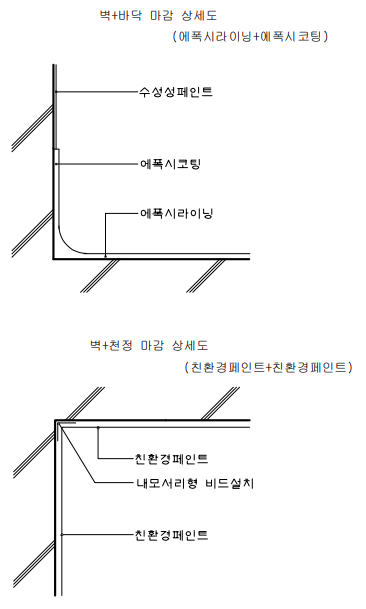

8) 건축물의 이미지 및 각 실의 성격에 적합한 마감계획을 수립하고 시설물 내․외부 마감 재료는 내구성이 우수하며, 유지관리에 적합한 질감, 색채 등을 선택하고 에너지 효율, 방음, 방습 등을 고려한 합리적인 재료를 설계에 적용한다.

9) 설계의 품질을 확보하기 위해 기본 및 실시설계 시 건축, 토목, 조경, 기계설비, 전기, 정보통신, 소방, 친환경 설비와 기기, 폐기물처리, 철거, 인테리어 등이 운영체계에 맞게 통합적으로 설계하여야 한다. 10) 환경친화적이고 유지관리에 경제적인 시설로 계획한다. 11) 최근 개정된 ‘실내공기질관리법’에 따라 다중이용시설의 실내공기질 유지기준에 부합되도록 설계하여야 한다.

12) 학교시설 에너지 절약형 건축물 확보를 위해 건물의 형태와 향, 외피면적의 최적화, 고성능 창호 및 단열, 일사조절장치, 자연채광의 도입 등 친환경적 시스템을 적극 활용해 건물의 에너지 소모를 최소화 할 수 있도록

하며, 제로에너지인증 기준에 적합하게 계획하고, 건물에너지관리시스템(BEMS)를 도입하여 에너지 관리에 효율을 꾀할 수 있도록 계획한다.

- 20 -

나. 세부계획

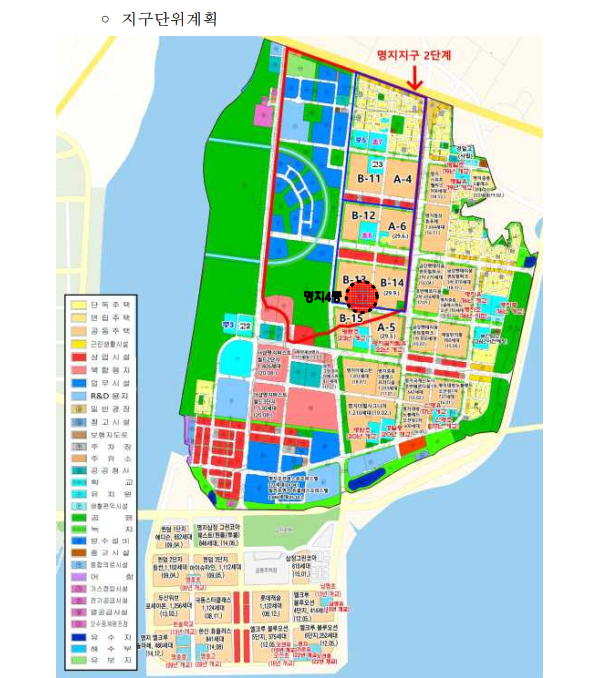

가) 충분한 기초조사(지질, 주변여건 및 도시계획, 지구단위계획 등)을 통해부지가 효율적으로 활용될 수 있도록 진출입 및 건물의 일조 ·통풍·소음 등을 고려하여 계획한다.
