에너지절약계획서 제출대상 구분 및 작성·제출 방법

"일정 규모 이상 건축물에 대한 허가 및 신고 행위 시 에너지 절약계획서를 제출하도록 하여 건축물의 에너지 절약 설계기준에 따른 건축·기계·전기·신재생 부문별 에너지 절감 설계기준의 준수 여부를 검토"와 관련된 대상 건축물과 예외사항, 에너지 절약계획서의 구성, 작성 및 제출방법에 대해 아래 내용 확인하시기 바랍니다.

에너지절약설계기준 개요

목 적

• 건축물 설계단계에서 에너지 저감 기술을 적용하도록 유도함으로써 원천적인 저 에너지 건축물 구축을 통해 국가 온실 가스·에너지 저감 목표 달성에 기여함은 물론 쾌적한 거주환경을 조성

개  요

• 일정규모 이상 건축물에 대한 허가 및 신고 행위 시 에너지 절약계획서를 제출하도록 하여 「건축물의 에너지 절약 설계 기준」에 따른 건축·기계·전기·신재생 부문별 에너지 절감 설계기준의 준수 여부를 검토

법적근거

에너지절약계획서 제출대상

제출대상 : 연면적의 합계 500㎡ 이상 건축물

• 건축법 제11조에 따른 건축허가(대수선은 제외)

• 건축법 제19조 제2항에 따른 용도변경 허가 또는 신고

• 건축법 제19조 제3항에 따른 건축물대장 기재내용 변경

에너지절약계획서 제출 예외대상

 에너지 소요량 평가서 제출대상

• 연면적의 합계가 3,000㎡ 이상인 업무시설 및 교육연구시설

• 연면적의 합계가 500㎡ 이상인 공공기관 건축물

연면적의 합계 산정기준(설계기준 제3조 제2항)

1. 같은 대지에 모든 바닥면적을 합하여 계산한다.

2. 주거와 비주거는 구분하여 계산한다.

3. 증축이나 용도변경, 건축물대장의 기재내용을 변경하는 경우 이 기준을 해당 부분에만 적용할 수 있다.

4. 연면적의 합계 500제곱미터 미만으로 허가를 받거나 신고한 후 「건축법」 제16조에 따라 허가와 신고사항을 변경하는 경우에는 당초 허가 또는 신고 면적에 변경되는 면적을 합하여 계산한다.

5. 제2조제3항에 따라 열손실방지 등의 에너지이용합리화를 위한 조치를 하지 않아도 되는 건축물 또는 공간, 주차장, 기계실 면적은 제외한다.

에너지 절약계획서 구성 및 제출방법

에너지절약계획서 구성 및 적합 판단기준

• 에너지 절약계획서는 녹색건축물 조성 지원법 시행규칙에 따른 에너지절약계획서와 건축물의 에너지절약설계기준에 따른 에너지절약 설계 검토서로 구분하며, 4개 부문으로 구성

• 의무사항 전 항목 채택 및 에너지 성능지표(EPI, Energy Performance Index) 평점 합계 65점 이상(공공은 74점 이상) 취득한 경우 적합

에너지 절약계획서 제출방법

참고-건축물의 에너지 절약 설계기준

제4조(적용 예외) 다음 각 호에 해당하는 경우 이 기준의 전체 또는 일부를 적용하지 않을 수 있다.

1. 지방건축위원회 또는 관련 전문 연구기관 등에서 심의를 거친 결과, 새로운 기술이 적용되거나 연간 단위면적당 에너지소비총량에 근거하여 설계됨으로써 이 기준에서 정하는 수준 이상으로 에너지절약 성능이 있는 것으로 인정되는 건축물의 경우에는 제15조를 적용하지 아니할 수 있다.

2. 건축물 에너지 효율등급 1+등급 이상 또는 제로에너지건축물 인증을 취득한 경우에는 제15조 및 제21조를 적용하지 아니할 수 있다. 다만, 공공기관이 신축하는 건축물(별동으로 증축하는 건축물을 포함한다)은 1++등급 이상 또는 제로에너지건축물 인증을 취득한 경우에 제15조 및 제21조를 적용하지 아니할 수 있다.

3. 건축물의 기능·설계조건 또는 시공 여건상의 특수성 등으로 인하여 이 기준의 적용이 불합리한 것으로 지방 건축위원회가 심의를 거쳐 인정하는 경우에는 이 기준의 해당 규정을 적용하지 아니할 수 있다. 다만, 지방 건축위원회 심의 시에는 「건축물 에너지효율등급 및 제로에너지건축물 인증에 관한 규칙」 제4조제4항 각 호의 어느 하나에 해당하는 건축물 에너지 관련 전문인력 1인 이상을 참여시켜 의견을 들어야 한다.

4. 건축물을 증축하거나 용도변경, 건축물대장의 기재내용을 변경하는 경우에는 제15조를 적용하지 아니할 수 있다. 다만, 별동으로 건축물을 증축하는 경우와 기존 건축물 연면적의 100분의 50 이상을 증축하면서 해당 증축 연면적의 합계가 2,000제곱미터 이상인 경우에는 그러하지 아니한다.

5. 허가 또는 신고대상의 같은 대지 내 주거 또는 비주거를 구분한 제3조제2항 및 3항에 따른 연면적의 합계가 500제곱미터 이상이고 2천제곱미터 미만인 건축물 중 연면적의 합계가 500제곱미터 미만인 개별동의 경우 에는 제15조 및 제21조를 적용하지 아니할 수 있다.

6. 열손실의 변동이 없는 증축, 용도변경 및 건축물대장의 기재내용을 변경하는 경우에는 별지 제1호 서식 에너지 절약 설계 검토서를 제출하지 아니할 수 있다. 다만, 종전에 제2조제3항에 따른 열손실방지 등의 조치 예외 대상이었으나 조치대상으로 용도변경 또는 건축물대장 기재내용의 변경의 경우에는 그러하지 아니한다.

7. 「건축법」 제16조에 따라 허가와 신고사항을 변경하는 경우에는 변경하는 부분에 대해서만 규칙 제7조에 따른 에너지절약계획서 및 별지 제1호 서식에 따른 에너지절약 설계 검토서(이하 “에너지절약계획서 및 설계 검토서” 라 한다)를 제출할 수 있다.

8. 제21조제1항제1호 및 2호에 따라 건축물 에너지소요량 평가서를 제출해야하는 대상 건축물이 제21조제2항의 판정기준을 만족하는 경우에는 제15조를 적용하지 아니할 수 있다.

■ 기본 개요

• 공사명: 퍼스트월드샤인 용도변경

• 위치: 부산광역시 강서구 명지국제2로 41 (명지동)

• 기존 용도: 업무시설(사무소)

• 변경 용도: 제2종 근린생활시설(학원)

• 대상 호실: 604호

• 전유면적: 131.9㎡

• 공용면적: 166.76㎡

■ 건축 및 규모 개요

• 구조: 철근콘크리트구조

• 건물 규모: 지하 4층 / 지상 23층

• 용도변경 대상 층: 6층 (604호)

• 주요 구조부 변경: 없음

  (용도변경에 따른 실내 공간 구성 변경 수준)

■ 장애인 편의시설 검토

• 설치 대상 여부: 해당 없음

사유

• 「녹색건축물 조성 지원법 시행령」 제10조 제1항에 따라

• 본 건은 연면적 500㎡ 미만에 해당하여

• 장애인 편의시설 의무 설치 대상에 해당하지 않음

■ 에너지절약계획서

• 제출 여부: 해당 없음

사유

• 용도변경 면적 131.9㎡로 500㎡ 미만

• 외피 및 주요 설비 변경 없음

■ 오수 발생량 및 정화조 검토

• 변경 전: 업무시설(사무소)

• 변경 후: 제2종 근린생활시설(학원)

산정 기준

• 오수 발생량 기준: 15L/㎡

• 1일 오수 발생량: 2.885㎥

검토 결과

• 변경 전·후 동일 기준 적용

• 오수 발생량 증감 없음

• 기존 정화조 용량으로 충분히 대응 가능

■ 주차대수 검토

• 변경 전 (업무시설)

  • 100㎡당 1대 기준

• 변경 후 (학원)

  • 134㎡당 1대 기준

검토 결과

• 대수 산정 기준 완화에 따라

• 기존 주차대수 범위 내에서 기준 충족

• 추가 주차 확보 불필요

■ 소방 및 다중이용업 검토

• 수용 인원 산정 기준

  • 강의실·교무실·상담실·실습실·휴게실 등

  • 1.9㎡당 1인 기준 적용

• 산정 결과

  • 131.9㎡ ÷ 1.9㎡ = 약 69명

검토 결과

• 100명 미만으로

• 다중이용업 및 강화 대상 해당 없음

• 출입구(문), 피난 동선 기준 만족

■ 구조 및 설비 변경 사항

• 구조: 변경 없음

• 전기·기계·공조 설비: 기존 설비 유지

• 주출입구, 단차:

  업무시설 → 학원 변경에 따른 기준 검토 완료, 모두 만족

경량벽, 건설사만 좋은 선택일까요?

모델하우스를 가면 이런 설명을 자주 듣게 됩니다.

“이 집은 경량벽이라 확장이 수월합니다.”

경량벽이라고 하면 보통

석고보드로 만든 벽을 떠올리게 됩니다.

그래서 자연스럽게 이런 생각이 듭니다.

• 벽이 약하지 않을까

• 옆집 소음이 다 들리지 않을까

• 결국 건설사만 편한 구조 아닐까

그런데 실제로는

입주자에게도 분명한 장점이 있습니다.

요즘 아파트 평면에서 경량벽이 늘어난 이유

요즘 분양하는 아파트 평면을 보면

전면에 방이 네 개 배치된 구조가 흔합니다.

이런 평면에서 내부 벽 상당수가 경량벽입니다.

과거에는 이런 벽을

시멘트 벽돌을 한 장씩 쌓아 만드는 조적벽으로 시공했습니다.

지금은 그 자리에

• 경량 철골 스터드로 뼈대를 세우고

• 내부에 차음재를 채운 뒤

• 석고보드로 양면 마감

하는 방식으로 바뀌었습니다.

리모델링이 쉬운 건 사실입니다

경량벽의 첫 번째 장점은 분명합니다.

리모델링 시 철거가 훨씬 수월합니다.

조적벽 철거 현장을 한 번이라도 본 분이라면

엄청난 양의 벽돌 폐기물을 떠올리실 겁니다.

경량벽은 구조체를 건드리지 않고

비교적 깔끔하게 철거가 가능합니다.

이건 체감 가능한 장점입니다.

“옆집 소음이 더 들린다”는 오해

여기서 가장 흔한 오해가 나옵니다.

“경량벽이 많아져서 옆집 소음이 더 들린다.”

이건 사실이 아닙니다.

세대와 세대 사이의 벽,

즉 간벽은 지금도 여전히

두꺼운 콘크리트 벽체로 시공됩니다.

경량벽이 늘어난 것은

세대 내부 공간을 나누는 벽일 뿐입니다.

옆집과 맞닿는 벽은

과거와 동일합니다.

경량벽은 차음을 전제로 설계됩니다

경량벽 시공 순서를 보면

차음에 얼마나 신경 쓰는지 알 수 있습니다.

경량벽 내부에는

글라스울이라는 차음재를 채웁니다.

이 자재는

• 불에 타지 않고

• 차음 성능이 뛰어나며

• 세대 내부에 사용하기 적합한 자재

입니다.

스터드 구조가 차음을 돕습니다

경량벽의 뼈대는

C형 스터드로 구성됩니다.

단면이 디귿자 형태로 생긴 이유는

구조적 강성을 확보하면서

차음재를 끼워 넣기 위해서입니다.

이 구조 덕분에

글라스울이 벽체 깊이 전체를 채울 수 있습니다.

그 위에 석고보드를

양쪽에서 두 장씩 붙입니다.

결과적으로

• 공기층

• 차음재

• 이중 석고보드

구조가 만들어집니다.

문 주변은 더 튼튼하게 만듭니다

문이 들어가는 부분은

열고 닫는 하중을 받기 때문에

일반 스터드보다 더 튼튼해야 합니다.

그래서 문 주변에는

더블 스터드를 사용합니다.

디귿자 스터드를 맞물려

네모 박스 형태로 만들어

강성을 두 배로 확보합니다.

이 부분에는

차음재도 미리 충진된 자재를 사용해

차음 성능이 떨어지지 않도록 합니다.

콘센트 위치도 차음을 좌우합니다

차음에서 아주 중요한 포인트가 하나 더 있습니다.

바로 콘센트 박스 위치입니다.

양쪽 방의 콘센트를

같은 위치에 연속으로 배치하면

그 자체가 소음 통로가 됩니다.

그래서

• 콘센트 위치를 서로 엇갈리게 배치하고

• 각각 독립적으로 차음재를 채웁니다

이렇게 해야

벽체를 통한 소음 전달을 막을 수 있습니다.

바닥에서 10cm 띄우는 이유

경량벽은 바닥 난방 배관 위에 세워집니다.

그래서 벽 하부로 난방 배관이 지나갈 수 없습니다.

이 경우

벽 하부는 난방이 되지 않는 구간이 됩니다.

겨울철에는

이 부분에서 결로가 발생할 수 있고,

차음재가 습기를 먹으면

성능이 급격히 떨어질 수 있습니다.

그래서 경량벽 하부는

바닥에서 약 10cm 띄우고

그 사이에 EPS 단열재를 설치합니다.

습기 상승을 차단하기 위한 조치입니다.

건식공법의 진짜 장점: 품질의 균일성

“이렇게 하면 결국 건설사만 좋은 거 아니냐”

이 질문이 가장 중요합니다.

결론부터 말하면

건식공법은 품질을 균일하게 만듭니다.

조적공사는

• 작업자의 숙련도에 따라 품질 편차가 크고

• 날씨 영향을 크게 받으며

• 이후 미장 공정까지 필요합니다

실제로 현장을 보면

• 줄눈이 비어 있거나

• 벽돌이 일직선으로 쌓여 힘을 못 받거나

• 배관을 넣기 위해 벽을 억지로 파낸 흔적

이런 사례가 흔합니다.

전기 배관, 설비 배관이

벽체 안으로 들어갈수록

조적벽은 구조적으로 불리해집니다.

반면 경량벽은

• 공장에서 규격화된 자재

• 동일한 시공 방식

• 설비 배관을 전제로 한 구조

이기 때문에

세대 간 품질 편차가 훨씬 적습니다.

결론

경량벽은

건설사를 위한 편의만은 아닙니다.

• 리모델링이 수월하고

• 차음은 설계 단계에서 이미 고려되며

• 품질은 오히려 더 균일해집니다

과거의 조적벽이

“튼튼해 보였다”면

요즘의 경량벽은

의도된 성능을 안정적으로 구현하는 벽입니다.

그래서 오늘의 결론은 이것입니다.

건식 경량벽은

습식 조적벽의 진화된 대안입니다.

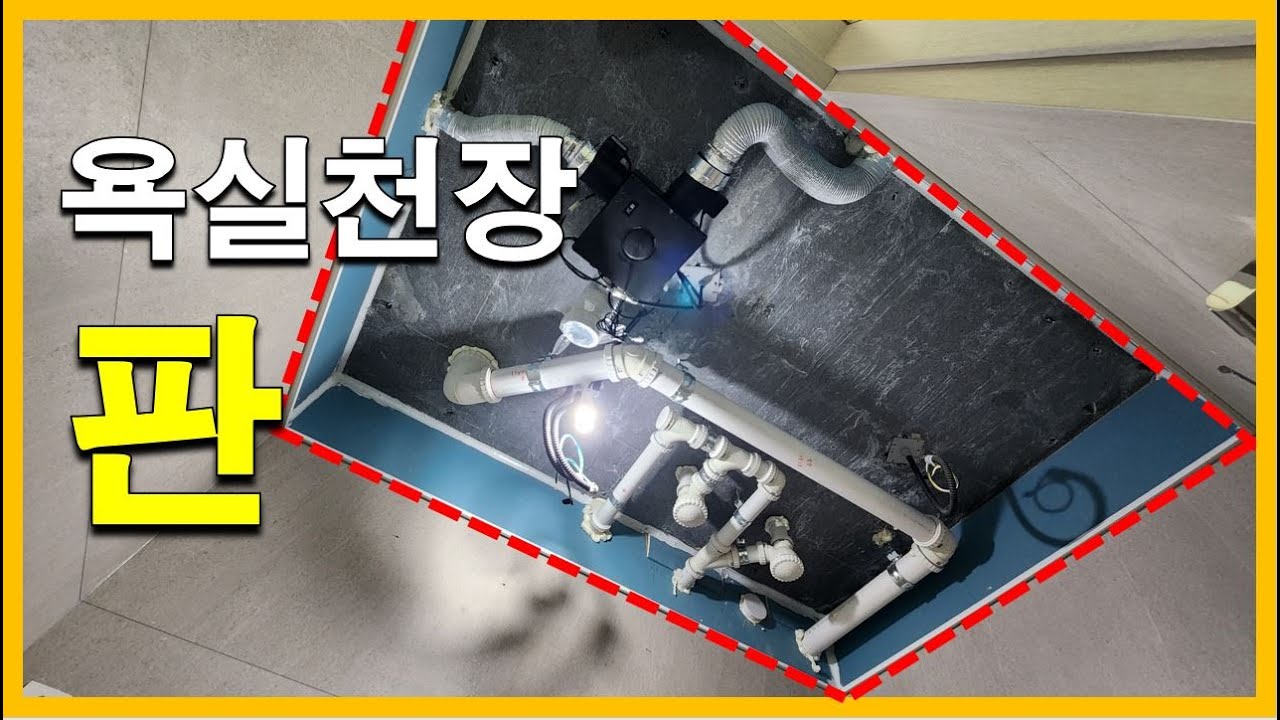

욕실 천장, 그냥 가리는 판이 아닙니다

천장이 왜 있을까요.

거실이든 주방이든 천장 판을 열어 보면 안쪽에 관, 전선, 각종 설비들이 빽빽하게 지나갑니다.

이 지저분한 요소들을 가리기 위해 천장이 존재합니다.

이 관점에서 보면 화장실 천장은 더 중요해집니다.

욕실은 윗집에서 내려오는 배관이

우리 집 천장 속으로 그대로 지나가는 구조입니다.

욕조, 세면대, 변기를 위에서 보면

모두 아래층 천장으로 빠졌다가 수평으로 이동해

수직 배관인 PD로 연결됩니다.

이 구조는 반드시 무언가로 가려야 합니다.

그래서 욕실 천장이 필요합니다.

욕실 천장은 왜 PVC 한 장으로 끝낼 수 있을까

많은 분들이 이렇게 생각합니다.

“욕실 천장? 그냥 PVC 판 하나 덮으면 되는 거 아니야?”

하지만 이 단순한 판 하나가

사실은 욕실 공정 전체를 좌우하는 핵심 요소입니다.

욕실 천장 안에는 장치가 너무 많습니다

욕실을 보면 천장이 깔끔하게 마감돼 있습니다.

그 안에는 생각보다 많은 장치가 들어 있습니다.

• 윗집 배관 점검을 위한 대형 점검구

• 환기 장치

• 열풍기나 난방 관련 설비

• 매입등과 각종 전기 설비

좁은 공간 안에

전기, 설비, 건축 공정이 모두 얽혀 있습니다.

그래서 욕실 천장은

선행 공정이 끝나자마자 바로 설치돼야 하고,

설치 시간도 최대한 짧아야 합니다.

욕실 천장은 가장 쉬운 방식으로 설치됩니다

거실 천장처럼

슬라브에 목재를 둘러 대고

수평을 맞추며 하나하나 고정하는 방식은

욕실에서는 불가능합니다.

후속 공정이 너무 많이 기다리고 있기 때문입니다.

그래서 욕실 천장은

공장에서 미리 제작한 판을

현장에 가져와 얹는 방식으로 시공합니다.

• 점검구, 등, 환기구 위치를 미리 타공

• 뒷면에는 철물 보강대 부착

• 현장에서는 얹고 코킹만 하면 완료

욕실 천장 판의 보강 구조

천장 판 뒷면을 보면

철물 보강대가 미리 부착되어 있습니다.

이 보강대는 단순한 평철이 아닙니다.

디귿자 형태로 두 번 접어

강성을 극대화한 구조입니다.

보강대 자체도 디귿자,

끝단도 디귿자 형태로 가공해

처짐을 최대한 억제하도록 설계됩니다.

이 상태로 현장에 와서

그냥 얹기만 하면 됩니다.

욕실 천장은 이렇게 얹힙니다

욕실 내부를 보면

천장 가장자리에 몰딩처럼 생긴 턱이 있습니다.

이 턱 위에

미리 제작된 욕실 천장을 얹어 마감합니다.

여기에 추가로

가운데 부분에 달대 철물을 설치해

천장이 처지지 않도록 보강합니다.

이 한 번의 보강으로

천장이 낭창거리거나 흔들리는 문제를 방지할 수 있습니다.

점검과 보수를 위한 구조

설치가 끝난 욕실 천장을 보면

점검구 위치, 등 위치, 환기구 방향이

모두 계획대로 정확히 맞아 있습니다.

혹시 배관이 막히거나 문제가 생기면

점검구를 열고

설비공이 직접 얼굴을 넣어

충분히 보수할 수 있는 구조가 됩니다.

이게 바로

욕실 천장을 미리 제작하는 이유입니다.

욕실 천장은 반드시 먼저 설치해야 합니다

욕실 천장을 늦게 설치하면

바로 문제가 발생합니다.

• 욕실장, 선반이 먼저 설치되면 천장 판이 걸림

• 변기, 세면대가 먼저 설치되면 작업 중 파손 위험 증가

• 오염과 스크래치 발생 가능성 급증

그래서 욕실 천장은

욕실 공정 중 가장 먼저 설치돼야 합니다.

순서를 지키지 않으면

결국 깨고, 다시 고치고, 손상시키는 일이 생깁니다.

결론

욕실 천장은 단순한 PVC 판 한 장이 아닙니다.

욕실 공정 전체의 흐름을 결정하는 기준점입니다.

설치가 빠르고 쉬워 보이지만

그 영향력은 가장 큽니다.

욕실은

천장이 공정을 좌우합니다.

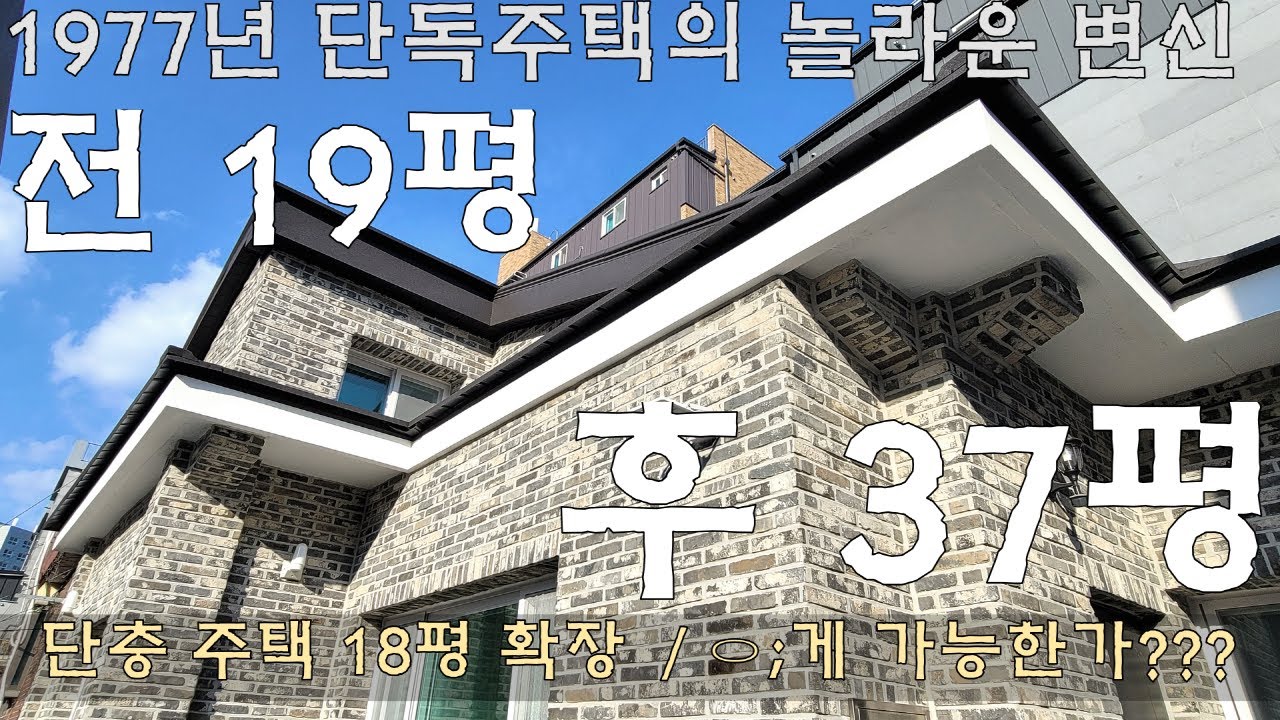

✨ 1977년 부산진구 낡은 주택, '신축급 2층'으로 완벽 변신! (ft. 사후관리 디테일)

안녕하세요! 오늘은 부산진구의 아주 오래된 주택이 어떻게 혁신적인 2층 주택으로 재탄생했는지, 그 생생한 현장과 놀라운 디테일을 블로그 포스팅 형식으로 정리해봤습니다!

🏡 Before & After: 상상 그 이상의 변화

이 주택은 1977년에 지어진 단층 주택으로, 낡은 담장과 복잡한 내부 구조, 그리고 누수 문제까지 안고 있었습니다. 하지만 대대적인 개조 공사를 거쳐 실사용 면적이 늘어난 2층 주택으로 완전히 탈바꿈했습니다. 집주인분도 공사 후 만족도가 너무 높아 매매 대신 장기 거주를 고려하실 정도였답니다!

🔨 외관 변화의 핵심!

1. 높아진 담장과 입구: 허물어진 담장을 1.5m 높이로 새로 쌓아 올렸고, 가파르던 계단은 단높이를 줄여 오르내리기 편하게 개선했습니다.

2. 스마트한 대문 & 택배함: 기존 쌍대문 중 하나를 없애고 그 자리에 택배 보관함을 설치했어요! 밖에서 물건을 넣으면, 집 안에서 안전하게 수거할 수 있는 요즘 필수템이죠.

3. 지붕 구조 보강: 옥상처럼 쓸모없던 평 슬라브 부분에 경사 지붕을 덧씌워 누수를 원천 차단하고 구조적 안정성을 확보했습니다.

4. 외부 전기 관리: 대문 벽등과 외부 콘센트를 위한 별도의 차단기를 외부에 설치하여 외부 전기만 따로 관리할 수 있게 했습니다.

💡 내부: 편리함과 안전을 극대화한 디테일

이번 리모델링의 하이라이트는 눈에 보이지 않는 편의성과 안전을 위한 섬세한 디테일입니다.

1. 혁신적인 공간 재배치 (1층)

• 주방 & 현관 이동: 원래 주방이었던 곳이 현관 입구로 바뀌고, 주방은 벽을 옮겨 확보한 새로운 공간에 배치되었습니다.

• 도시가스 인입 이슈 해결: 도시가스 배관 위치 때문에 확장하기 어려웠던 화장실 공간은 욕조를 배치하여 활용도를 높였고, 2층까지 난방 배관을 새로 깔아 전기 판넬 대신 1등급 보일러를 사용하도록 했습니다. (난방비 절감과 안전 확보!)

• 다용도실 & 수납: 다락 공간은 철거 후 벽을 확장하여 주방 옆 다용도실로 만들었고, 계단 밑 짜투리 공간에는 숨겨진 창고를 만들어 수납력을 극대화했습니다.

2. 2층: 자녀들을 위한 독립된 공간

• 사각 도름 계단: 좁은 공간을 효율적으로 활용하는 사각 도름 계단을 설치했고, 센서 조명을 달아 밤에도 안전하게 오르내릴 수 있습니다.

• 가구 맞춤형 콘센트: 각 방은 자녀분들의 방으로 꾸며졌는데, 책상, 화장대, 침대 위치에 맞춰 콘센트 높이와 방향을 달리했습니다. (예: 화장대 위 850mm 높이 콘센트)

• 확장된 서비스 공간: 경사 지붕 아래의 낮은 공간도 버리지 않고 수납형 창고로 만들어 서비스 공간을 제공했습니다.

3. 건축가의 '배려'가 담긴 전기/설비 시공 (가장 중요!)

• 통합 점검 시스템: 전기 분전함, 통신 단자함, 보일러 컨트롤러 등을 한 곳에 모아 점검구를 만들었습니다. 문제가 생기면 이곳만 열면 되도록 설계했죠!

• "이름표"를 붙인 배선: 모든 전기 배관과 전선에 '인덕션', '거실 전열' 등 딱지를 붙여, 나중에 어떤 선에 문제가 생겨도 집주인이 쉽게 파악하고 보수할 수 있게 했습니다.

• 미래를 위한 콘센트: 벽걸이 에어컨을 당장 설치하지 않아도 설치 예정 위치에 에어컨 전용 콘센트를 미리 시공했습니다. 나중에 필요할 때 추가 공사 없이 바로 사용할 수 있도록 준비한 세심한 배려입니다.

• 외벽 환기구: 오래된 목조 천장 골조의 부패를 막기 위해 외벽에 환기구를 설치하여 공기가 순환되도록 했습니다. (주택 내구성 연장!)

👍 이 집의 특별함: '신축보다 더 편한' 관리 시스템

이 리모델링은 단순히 집을 예쁘게 고치는 것을 넘어, 40년 된 집의 구조적 문제를 해결하고 집주인이 평생 편안하게 관리할 수 있도록 설계되었습니다. 특히 전기 배선에 하나하나 이름표를 붙인 점은 건축가의 사후 관리 철학이 얼마나 확고했는지를 보여줍니다.

오래된 주택 개조를 고민 중이시라면, 외관의 아름다움뿐만 아니라 '오래도록 살기 편한' 구조와 관리 시스템까지 고려하는 것이 얼마나 중요한지 깨닫게 해주는 현장이었습니다!

#부산진구리모델링 #주택개조 #단독주택인테리어 #2층주택 #올드하우스리모델링 #건축디테일

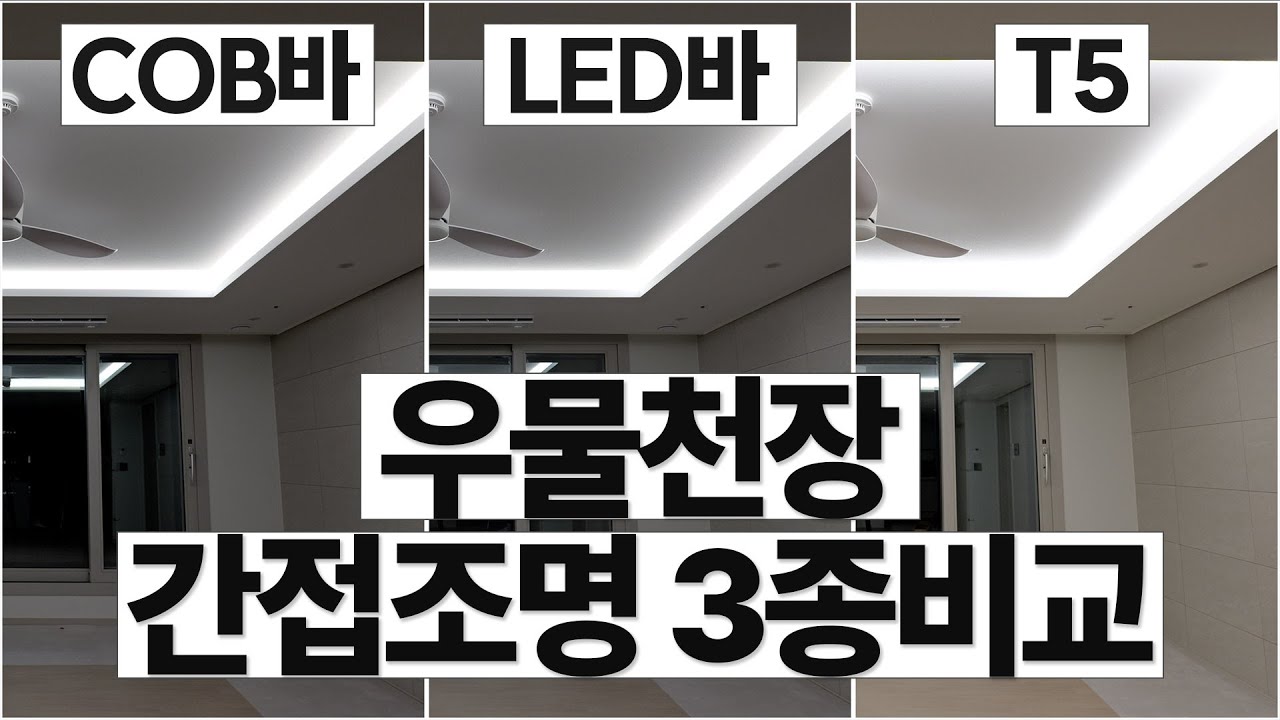

우물천장 간접조명, COV바 vs 블록바 vs T5

“뭘로 하면 좋아요?”에 대한 솔직한 결론

집 인테리어 할 때 꼭 나오는 질문이 있습니다.

“우물천장 간접조명 하려고 하는데 COV바가 좋나요, LED바가 좋나요, T5가 좋나요?”

대부분 이미 어느 정도 검색해보고 “이걸로 하고 싶다”라는 마음이 있으면서,

마지막에 누군가에게 확답을 듣고 싶어 하죠.

그래서 이번에는 말로만 설명하는 게 아니라,

COV바 / 블록형 LED바 / T5를 실제 우물천장에 설치해 보고 느낀 점을

그대로 정리해 보려고 합니다.

이 글은 어디까지나 개인적인 사용기 + 시공 경험을 바탕으로 한 내용이니,

참고용으로 보시고 최종 선택은 각자 취향과 상황에 맞게 하시면 됩니다.

1. 우리가 우물천장에 간접조명을 다는 진짜 이유

솔직히 말해서,

• “분위기 이쁘려고”도 있지만

• 다운라이트를 도배하고 싶진 않은데, 적당히 밝은 건 좋아서

  → 그래서 간접조명으로 조도(밝기)까지 조금 기대하는 경우가 많습니다.

그러니까 우물천장 조명은 보통 두 가지를 동시에 기대하게 되죠.

1. 은은한 분위기

2. 생활 가능한 최소 조도

문제는, 이 두 가지를 모든 제품이 만족시켜 주지는 않는다는 겁니다.

2. COV바 (COB바) – 우물천장에는 “거의 비추”

먼저 요즘 인기가 많은 COV/COB LED바부터.

1) 밝기(조도)

• 결론부터 말하면, 조도 많이 부족합니다.

• 은은한 게 아니라, 그냥 어둡고 칙칙한 느낌에 더 가깝습니다.

• 물론 줄을 두 줄, 세 줄로 많이 깔면 밝아지긴 하지만,

  그럴 거면 차라리 다른 선택지가 더 낫습니다.

“은은함”과 “어두침침함”은 완전히 다른 느낌입니다.

COV바 우물천장은 대부분 후자에 가깝습니다.

2) 빛의 느낌

• COV바 특성상 직진성이 너무 강합니다.

• 천장 면에 날개 그림자처럼 딱딱 분절된 빛이 생깁니다.

  → 자연스럽게 퍼지는 맛이 아니라, 인위적으로 “줄 긋는 빛” 느낌.

• 어떤 분들에게는 그 라인이 멋있어 보일 수도 있지만,

  우물천장에 기대하는 부드러운 그라데이션과는 거리가 멉니다.

3) 시공 편의성

• 기본 구조: 양면테이프로 쫙 붙이는 방식

• 문제는, 이미 집 안에

  목공, 타일, 콘센트 공사 등 각종 작업을 거치면서

  미세 먼지와 비산먼지가 천장 곳곳에 다 올라가 있다는 것.

• 양면테이프를 제대로 붙이려면

  → 그 먼지를 전부 흡입·청소 후 붙여야 접착력이 나옵니다.

  → 전기기사에게 “입주 청소 수준”을 기대하기 어렵죠.

• 게다가 우물천장 안쪽 공간은 좁아서

  머리 처박고 손끝 감각으로 라인 맞춰가며 붙여야 하는 구조라

  시공 난이도도 높습니다.

4) AS·관리

• SMPS(전원 공급장치) 교체는 그나마 단순한 편입니다.

• 문제는 LED 칩 일부만 나갔을 때:

  • 1m에 수백 개의 칩이 붙어 있기 때문에

    그중 두세 개만 죽어도 “이빨 빠진 것처럼” 바로 티가 납니다.

  • 실제로 잘라서 다시 연결하는 AS는

    실내에서 천장 위에 손만 집어넣고 한다고 생각해 보면

    현실적으로 상당히 난해합니다.

  • 양면테이프를 뜯었다 붙였다 하는 과정에서

    주변 라인까지 들떠서 조명 라인이 울어버리기 쉽습니다.

5) 결론 – COV바, 우물천장에는 “아니다”

• 더 싸게 먹히는 것도 아니고

• 시공이 편한 것도 아니고

• 조도가 충분한 것도 아니고

• 관리·AS도 쉽지 않습니다.

우물천장만 놓고 보면 COV바는 비추천입니다.

다만,

• 가구 매입 조명, 짧은 길이, 가까운 거리에서 분위기만 내는 용도에는

  꽤 매력적인 선택지가 될 수 있습니다.

3. 블록바(노출 LED바) – COV보단 낫지만 “애매한 중간”

두 번째는 확산커버가 없는 블록형 LED바입니다.

1) 조도

• COV바보다는 확실히 밝아졌습니다.

• 하지만 여전히 “이것만 켜고 생활 가능”한 수준까지는 좀 모자랍니다.

  → COV < 블록바 < T5 구조라고 보면 됩니다.

2) 빛의 느낌

• 이쪽도 확산커버가 없어서 직진성이 강합니다.

• 따라서 COV바와 비슷하게

  빛의 경계가 또렷하고, 그림자가 분절되는 느낌이 있습니다.

• 우물천장에 기대하는 “부드럽게 스며드는 빛” 느낌과는 다소 거리가 있죠.

3) 시공·라인 퀄리티

• 블록바는 딱딱한 바를 얹는 구조라

  → 반듯한 직선 라인을 내기는 좋습니다.

• 하지만 우물천장 구조상,

  판과 판이 이어지는 곳에 보조목이나 MDF가 덧대어져 있어서

  그 위를 타고 넘어가야 하는 부분들이 생깁니다.

  → 높낮이 차이, 미세한 라인 차이가 발생할 수 있습니다.

4) AS

• COV바보다 이 부분은 훨씬 낫습니다.

• 블록바는 길게 이어진 막대들을 끼웠다 빼는 구조여서

  → 불량 구간만 교체하는 것이 상대적으로 용이합니다.

• 다만, 이 제품들도 결국 12V/24V LED 특성을 공유합니다.

  • 12V → 약 3m 넘기면 끝쪽이 어두워지기 시작

  • 24V → 약 5m 넘기면 밝기가 서서히 죽어가는 느낌

    → 실제 현장에서는 중간중간 전원선을 여러 군데에서 공급하는 방식으로 해결합니다.

    (SMPS를 좌우에서 각각 물려주는 등)

5) 결론 – “T5 싫고 다른 걸 꼭 쓰고 싶은 사람”에게 대안

• 조도: COV보단 낫지만, 메인 조명으로는 아쉬움

• 빛: 직진성 강해서 자연스러운 우물천장 감성은 다소 부족

• 시공/AS: COV보다는 훨씬 낫고 현실적

T5가 싫다면 차선책 정도로 생각할 수 있습니다.

4. T5 – 우물천장에서는 사실상 정답에 가까운 선택

마지막으로 **T5 형광등 타입(LED T5)**입니다.

1) 조도

• 영상에서도 가장 체감이 확 됩니다.

• T5만 켜놓고 생활해도 될 정도의 조도가 나옵니다.

• 눈부심이 심하게 느껴지지 않으면서

  밝기와 편안함 사이의 밸런스가 좋습니다.

“이 집은 우물천장 간접등만 켜고 있어도 되겠다” 싶은 정도.

물론, 어떤 T5를 쓰느냐에 따라 다릅니다.

• 똑같이 20W라고 해도

• 루멘(광속) 효율이 60lm/W인 제품과 105lm/W인 제품은

  실체감 밝기가 완전히 다릅니다.

글에서 사용한 기준은:

• 1200mm / 20W / 105lm/W 수준의 제품

  → 이 정도는 써줘야 “영상처럼” 나온다고 보시면 됩니다.

2) 빛의 느낌

• T5는 확산 커버를 통해 빛이 부드럽게 퍼져나가

  그라데이션처럼 끝이 자연스럽게 사라지는 느낌을 줍니다.

• COV, 블록바처럼

  “빛의 경계가 칼로 그은 것처럼 보이는” 인위적인 느낌이 적습니다.

• 우물천장 특유의 은은하지만 답답하지 않은 간접광을 만들기 매우 유리합니다.

3) 코너·끊김 문제

많이 하는 의문:

“T5는 코너에서 빛이 끊기는 거 아니에요?”

결론부터 말하면,

시공을 잘하면 끊김 없이 이어갈 수 있습니다.

• T5를 코너에서 적당히 잘라서 꺾는 게 아니라,

• 별도 꺾임 구조와 배치를 통해

  실제로는 빛이 자연스럽게 이어지는 방식이 가능합니다.

• 이 부분은 시공 노하우 영역이라,

  나중에 작업 과정 자체를 콘텐츠로 보여주면 이해가 더 빠를 겁니다.

4) AS (압도적 편리함)

• 1200mm짜리 하나가 나갔다?

  → 그냥 동일한 길이의 T5를 인터넷에서 하나 사서

  → 의자 하나 놓고 올라가서 빼고, 새 거 끼우면 끝입니다.

• 커넥터 방식이라 커넥터 접촉 불량으로 한 줄이 꺼지는 경우도 있는데,

  그 때는 올라가서 한 번 꽉 눌러주는 것만으로 해결되는 케이스가 많습니다.

5) 결론 – “우물천장만 놓고 보면 대안이 거의 없다”

• 조도: 세 제품 중 가장 안정적이고 충분

• 빛: 가장 자연스럽고, 인테리어적으로 완성도가 높음

• 시공/AS: 구조가 단순하고 교체가 쉬움

우물천장 간접조명만 놓고 보면, T5가 사실상 정답에 가깝다고 봐도 무방합니다.

5. 제품별 정리 한 번에 보기

6. 마무리: “안 좋은 건 안 좋다고 말할 수 있어야 한다”

COV바도, 블록바도, T5도

각각 장점이 있고, 잘 맞는 자리가 따로 있습니다.

• COV바는 가구 매입, 짧은 간접 라인에 쓰면 좋은 제품이고

• 블록바는 T5가 싫은 사람에게 나름의 타협안이 될 수 있고

• 우물천장만 놓고 보면 T5가 거의 유일한 정석에 가깝습니다.

상업적으로만 접근하면

“이것도 좋고 저것도 좋다”라고 말하는 게 편하지만,

실제 현장에서 써 보고, 시공하고, AS까지 고려해 보면

“여긴 아니다”라고 말해줘야 하는 자리들이 분명히 존재합니다.

우물천장 간접조명을 고민 중이라면,

▷ COV/블록바는 과감히 가구·부분 간접으로 보내고

▷ 우물천장에는 T5를 기준으로 설계해 보시는 것을 추천드립니다.

조명은 한 번 시공하면 쉽게 바꾸기 어렵습니다.

조금만 더 고민하고, 한 번 더 생각하고,

그 공간의 역할과 분위기를 먼저 정한 뒤 제품을 선택해 보세요.

그게 결국,

“사진은 예쁜데 막상 살아보니 답답한 집”이 되는 걸 막아주는 첫 단계입니다.

디지털트윈(Digital Twin) 개요

□ 디지털트윈은 **현실 세계(Real)**의 건물·도시·설비를 가상 모델(Virtual)로 동일하게 복제하여

실시간 데이터를 연결하고, 예측·모니터링·시뮬레이션을 수행하는 기술이다.

□ 단순 3D 모델이 아닌

센서·BIM·IoT·AI·시뮬레이션이 모두 통합된 운영·관리용 가상 복제체.

□ 핵심 기능은

실시간 데이터 반영 → 분석 → 미래 상황 예측 → 최적 제어.

디지털트윈이 필요한 이유

□ 건축물의 운영 비용 절감

□ 유지보수 자동화(고장 예측, 설비 효율 향상)

□ 안전 진단(구조·화재·피난 시뮬레이션)

□ 공정관리(시공 단계에서 공정 지연·충돌 조기 발견)

□ 도심/건물의 최적 운영(교통·에너지·환경·재난 대응)

□ 탄소 배출량·에너지 소비 시뮬레이션 가능

구성요소

1. 현실(Physical Space)

□ 건물, 공장, 도시, 설비기계 등

□ 센서 설치(온도, 습도, 진동, 전력, 기류, CO₂ 등)

2. 데이터(Data Layer)

□ IoT 센서 데이터

□ BIM 데이터

□ 기계·전기·배관(MEP) 정보

□ 구조 하중 데이터

□ 운영 로그(전력, 냉난방, 장비 상태)

3. 가상모델(Virtual Model)

□ BIM 기반 3D 모델

□ 설비/구조/공조 시뮬레이션 모델

□ 도시 모델(LOD 적용)

4. 플랫폼(Integration Platform)

□ 실시간 데이터 수집

□ 분석·예측엔진(AI/ML)

□ 모니터링·제어 UI

□ API, 연동 소프트웨어

디지털트윈의 종류

1. 건축물 디지털트윈(Building Digital Twin)

□ BIM + IoT 기반

□ 설비 상태, 에너지 관리, 유지보수 자동화

□ 스마트빌딩 운영 최적화

2. 시설물 디지털트윈(Structural Twin)

□ 교량·터널·댐 등

□ 구조변위, 진동, 하중 모니터링

□ 균열·열화·노후도 예측

3. 시공 디지털트윈(Construction Twin)

□ 공정관리 4D/5D(공정+원가)

□ 시공 충돌(Clash) 사전 검출

□ 장비 동선·안전관리 시뮬레이션

4. 도시 디지털트윈(City Digital Twin)

□ 후보정 도시계획

□ 재난·수해·교통 시뮬레이션

□ 에너지 소비 예측

디지털트윈 기술 예시(건축·구조)

□ 구조 안전 예측

• 풍하중 변화 → 구조변위 예측

• 지진 발생 시 실시간 응답

• 노후 건물 열화 분석

□ MEP(기계·전기·공조) 운영 효율화

• 냉난방 최적화

• 공기질 개선

• 전력 소비 패턴 분석

□ 화재·피난 시뮬레이션

• 연기 확산 시뮬레이션

• 피난 경로 자동 계산

□ 유지보수 자동화

• 필터 교체 시기 예측

• 장비 열화 패턴 분석

• 고장 사전 예측(Preventive Maintenance)

디지털트윈 구축 절차

1. 대상 시설·건물 조사

□ 구조·마감·MEP 자료 확보

□ 센서 설치 위치 계획

2. BIM/3D 모델링 구축

□ Revit, ArchiCAD 등 기반

□ LOD 수준 설정(200/300/400)

3. 센서·IoT 인프라 설치

□ 온습도, 진동, 전력, 유량, CO₂

□ 게이트웨이 설치

4. 데이터 플랫폼 구축

□ 클라우드/온프레미스 구성

□ 실시간 데이터 수집·정제·연동

5. 분석·예측 모델 적용

□ AI/ML 기반 패턴학습

□ 고장예측(Anomaly Detection)

□ 공정 딜레이 예측

6. 운영 단계에서 디지털트윈 활용

□ 시설물 모니터링

□ 유지보수 자동화

□ 에너지 관리 최적화

□ 시뮬레이션 기반 의사결정

디지털트윈 구축 시 주의사항

□ BIM 모델과 실제 시공 오차를 최소화해야 한다.

□ 센서 캘리브레이션·유지보수 비용 고려.

□ 데이터 표준(ISO 19650) 준수 여부 확인.

□ 클라우드 보안 규정 준수 필수.

□ 초기 구축비 대비 운영효과 ROI 분석 필요.

□ 단순 3D 모델링만 제공하는 “가짜 디지털트윈” 업체 주의.

중요한 활용 분야

□ 리모델링·대수선 전 구조 안전 진단

□ 에너지 성능 분석(건축물 에너지평가)

□ 시공 충돌 검토(Clash Detection)

□ 용도변경 시 공조·배관 성능 검증

□ 화재·피난 검토 보고서 시뮬레이션 자료

□ 유지관리 계획 수립(FM)

스마트팜 정부지원금(2026 대비)

1. 스마트팜 혁신밸리(농식품부)

□ 개요

청년농 육성 + 스마트팜 교육·실습 + 창업 보육까지 포함된 국가 주도 농업단지 프로그램.

경북 상주, 전북 김제, 전남 고흥, 경남 밀양 등 운영 중.

□ 지원내용

청년창업보육센터 입주 시 스마트온실 임대료·기술교육·경영 컨설팅 제공.

□ 대상

만 18~40세 청년(창업·귀농 단계).

□ 특이사항

실제 스마트팜 시설비를 직접 지급하는 형태는 아니며,

교육·실습·임대 기반을 제공하는 방식.

2. 스마트팜 청년 임대형 사업(지자체 + 농식품부)

□ 개요

지자체가 스마트팜 단지를 조성하고 청년에게 임대하는 사업.

□ 지원내용

스마트온실(벤로형, 단동, 양액, ICT 포함) 3년~5년 임대.

설치·운영비는 지자체 부담 or 일부 분담.

□ 대상

만 18~40세, 영농경험 10년 이내.

□ 비고

임대형이라 초기 투자비 부담이 거의 없지만

경쟁률이 높은 편.

3. 스마트팜 설치지원(스마트팜 기반조성 사업)

□ 개요

농업인에게 스마트팜 시설 구축비를 지원하는 가장 일반적인 보조금.

□ 지원내용

시설비 총액의 약 50% 내외를 지원(지자체별 차이).

지원 항목은 다음과 같음

• ICT 통합제어 시스템

• 양액기, 펌프, 환경센서

• 자동환기창, 난방 제어기

• 생육 데이터 서버, CCTV

□ 지원금 예시(평균)

330㎡~660㎡ 단동형 온실 기준

1.2억 ~ 2억 중 약 5천만~1억 지원.

□ 조건

지자체별로 예산이 다르므로 1월~3월 초 신청기간에 접수 필수.

4. 스마트팜 R&D 실증·보급 사업(농촌진흥청)

□ 개요

특정 기술(스마트양액, 자동광관리, AI병해 예측)을 갖춘 기업 또는 농가를 실증·보급.

□ 지원율

국고 60~80% 지원 가능(지자체 매칭 포함).

□ 대상

신규 기술을 테스트하려는 농가/기업.

5. 농식품 모태펀드(창업, 융자)

□ 개요

스마트팜 스타트업 또는 식물공장형 기술기업에 대한 투자.

□ 유의

농가 대상보다는 스마트팜 기술기업 중심.

스마트팜 융자지원(저리 정책자금)

1. 농업정책자금(스마트팜 전용)

□ 이자율

연 1.5~2.0% 수준.

□ 용도

스마트온실 신축·증축·개보수

식물공장 구축

양액시설, ICT시설, 보온커튼 등.

□ 한도

최대 5억~10억(지자체·사업유형별 상이)

건축사 체크리스트

1. 용도 및 건축법 분류

□ 비닐하우스

임시건축물 또는 농업용 시설로 취급.

규모·구조 따라 개발행위허가 필요.

□ 벤로형 강구조 온실

구조계산 필수.

용도는 근린생활·산업시설·농업용 중 선택.

□ 식물공장(완전제어형)

근린생활시설 또는 공장으로 분류.

피난·소방·단열·전기설비 기준 강화 적용.

2. 구조 검토(KDS)

□ 풍하중

온실은 풍속지수 기준이 매우 엄격

KDS 41 10 00 적용.

□ 적설하중

지역별 적설량 반영.

온실은 경량 구조라 설계변수 민감함.

□ 설비 하중

LED, 양액기, 수조, 배드(베드) 하중 고려.

3. 기계·전기·통신 설비

□ 전기용량

LED + 양액 + 제어 + 난방 합산하여 수전용량 산정.

□ 통신

LTE·유선 인터넷·전용 서버실 필요할 수 있음.

□ 배수/양액실

양액 탱크, 배수로, 여과시설 필수.

4. 소방

□ 600㎡ 이상

감지기·비상조명 유무 판정.

□ 식물공장형(밀폐형)

스프링클러 설치 대상 가능성이 높음.

5. 기타(농지·산지·환경)

□ 농지전용허가

농업용 시설이면 제외 가능

식물공장은 완전제어형이면 전용 필요.

□ 개발행위허가

부지조성, 절토·성토 있을 때 필수.

□ 악취·배출시설

축사형 스마트팜일 경우 악취관리지역 여부 확인.

실제 지원금 활용 절차

(2026년 전국 공통 흐름)

1단계. 지원사업 공고 확인

농식품부·지자체 홈페이지에서 1~3월 사이 공고.

2단계. 농업경영체 등록

필수 요건.

3단계. 사업신청

사업계획서 + 시설설계도 + ICT 견적서 제출.

4단계. 현장심사

농업기술센터/지자체 담당자가 현장 확인.

5단계. 심의 후 선정

예산에 따라 60~70%는 탈락.

가장 중요한 요소는

“사업계획의 현실성 + 작목의 수익성 + 공간계획”임.

6단계. 공사 진행 및 검수

설계도와 실제 시공 일치 여부 검토.

ICT 장비 시운전 포함.

■ 기본 정보

• 공사명: 양정동 주택 용도변경

• 대지위치: 부산광역시 부산진구 양정동

• 지역·지구:

  • 제3종 일반주거지역

  • 상대보호구역

• 대지면적: 147㎡

• 도로현황: 15M~20M 도로

■ 건축 규모

■ 층별 용도 변경

✔ 변경 전

• 지하층: 근린생활시설(수퍼마켓) – 94.26㎡

• 1층: 근린생활시설(소매점) – 80.84㎡

• 2층: 제2종근린생활시설(교습소) – 80.84㎡

• 3층: 주택 – 63.99㎡

• 총 면적: 319.93㎡

✔ 변경 후

• 지하층: 제1종근린생활시설(미용원) – 94.26㎡

• 1층: 제1종근린생활시설(미용원) – 80.84㎡

• 2층: 제2종근린생활시설(교습소) – 80.84㎡

• 3층: 제1종근린생활시설(미용원) – 63.99㎡

→ 지하~3층까지 모두 근린생활시설로 일원화되며 주택은 삭제

■ 주차대수 산정

✔ 기준

• 근린생활시설: 134㎡당 1대

• 단독주택: 50~180㎡당 1대 (단독주택은 변경 후 삭제됨)

✔ 변경 후 산정

• 근린생활시설 전체 면적 319.93㎡ → 319.93 / 134 = 2.3대

✔ 결론

• 주차대수 재산정 결과: 2.3대(변경후) – 2.9대(변경전) = -0.6대

  → 주차대수가 감소하므로 추가 주차대수 확보 불필요

■ 조경 / 공개공지 / 외장재

✔ 조경

• 대지면적 200㎡ 미만 → 조경 비대상

✔ 공개공지

• 해당없음

✔ 외장재

• 지붕마감재: 슬라브

• 주요외장재: 조적조(불연재료, 단열재조치)

■ 설비 개요

• 기계설비: 냉난방설비 및 실외기

• 전기설비: 220V, 60Hz

• 하수처리: 부패탱크방식 135인용

  • 산출식: 0.075A × 319.93㎡ = 23.99인(→ 24인 적용)

■ 인허가 관련 제출 여부

건축물 화재안전성 강화에 총력을 기울이다

건축물 마감재료 화재안전성능 규제 및 법령 개정

실제 화재상황을 구현해 건축자재의 화재 안전성을 시험하는 대형화재시험방식을 도입하는 등 제조·유통단계부터 시공·감리 단계까지 건축 전 과정에 걸친 건축자재 화재안전성능 강화가 추진되고 있다.

건축물 화재 안전성 강화를 위한 건축물 외벽 마감재료의 화재안전성능 규제 및 법령 개정에 대해 알아본다.

건축물 마감재료, 화재 확산 주요 원인으로 지목

최근 사회적 변화에 따라 건축 형태의 대규모화, 다양화, 다기능화 등과 더불어 새로운 공간, 새로운 구조, 새로운 재료 등이 속속 출현하고 있다. 사회양상의 다변화 및 도시화에 따른 인구 과밀화, 건축물의 대형화심층화·복잡화 등 화재환경 변화로 인해 건축물 화재는 대규모 복합재난으로 확대되고 있다. 이에 따라 종전의 법령에 국한하여 건축물 방재 계획하는 것만으로는 충분한 안전성의 확보가 어려운 실정이다. 또한, 2017년 제천 스포츠센터 화재사고, 2018년 밀양 세종병원 화재 사고 등 지난 몇 년간 대형화재로 인해 많은 인명피해가 발생했다.

이에 국토교통부는 지난 2019년 4월 건축자재의 시험, 제조, 유통 단계의 관리를 강화하기 위한 ‘건축자재 화재안전성능 고도화 방안 마련 전문가 자문단(TF)’을 구성하고 화재에 관련된 건축법령을 강화하는 법령을 제·개정했다. 화재 전문가 자문단은 KCL을 비롯하여 한국건설기술연구원, 방재시험연구원, 대한건축사협회, LH 등 12개 기관 및 협회, 30여 명의 화재공학 전문가로 구성되었다.

건축법령에는 대통령이 정하는 용도 및 규모에 대하여 건축물의 마감재료는 방화상 지장이 없는 재료로 국토교통부령이 정하는 기준에 의한 것을 사용하여야 하며, 건축물의 내부 마감재료는 건축물 내부의 천장·반자·벽(경계벽 포함)·기둥에 부착되는 마감재료로 정의하고 있으며, 외부 마감재료는 건축물의 외벽에 사용하는 마감재료로 정의하고 있다. 특히 방화상 마감을 정해야 할 부분(천장, 벽의 내장, 연소의 우려가 있는 외벽 등)에는 불연, 준불연, 난연재료를 사용하도록 규정하고 있다.

불연·준불연·난연재료의 정의 및 종류

내부 마감재료의 난연성능 대상

외부 마감재료의 난연성능 대상

건축물의 마감재료 난연성능 평가방법은 국토교통부 고시(건축물 마감재료의 난연성능 및 화재 확산방지구조 기준)에 의해 시험방법과 평가기준을 제시하고 있으며, 현재까지 9회 개정되어 시행하고 있다.

건축물 마감재료의 난연성능 및 화재 확산방지구조 기준 변경

더욱 강화된 건축물 마감재료 성능 시험 방법

모든 공장ㆍ창고까지 난연성능 마감재 적용 확대

화재 시 대형 인명피해 발생 요인으로 지목된 샌드위치패널 등 건축자재의 화재안전기준 강화된다. 현재는 600㎡ 이상 창고나 1천㎡ 이상 공장에만 마감재 화재안전기준 (난연성능 이상)을 적용하고 있으나, 앞으로는 모든 공장과 창고까지 확대 시행된다.

공장·창고 건축물 건축자재 사용기준

내단열재·창호에 대한 화재안전 기준 신설

※건축법 제52조(건축물의 마감재료 등)[시행: 2021. 6. 23.]

공장·창고 등은 내단열재에 대해서도 난연성능을 확보하도록 계획 중이며, 난연성능 미만 단열재사용이 불가피한 경우

(예: 냉장창고 우레탄 뿜칠*)에는 건축심의를 받도록 하고, 단열재 공사 중 전담감리를 배치해야 하도록 하였다.

화재안전 품질인정제도 도입

※건축법 제52조의5(건축자재등의 품질인정)[시행: 2021. 12. 23.]

화재 관련 건축자재(복합자재, 방화문, 자동 방화셔터, 내화채움구조, 내화인정구조, 그밖에 국토교통부형이 정하는 건축자재 등)에 대해 품질인정제도가 도입될 예정이다. 성능시험 당시와 동일한 건축자재를 제조·유통해야 적법하나, 제조 공정 등에 대한 관리·감독이 없는 제도의 사각지대를 이용하여 성능시험 당시와 다른 불법 건축자재를 공급한 사례가 다수 발견되고 있는 실정으로 공장설비 등 품질관리 능력을 함께 평가하고, 매년 제조 공장, 시공현장 등을 불시 점검하여 불량 건축자재에 대한 감시망을 촘촘히 구축하는 “품질인정제도”를 도입하기 위한 구체적인 방안을 마련할 계획이다.

• 단열재, 샌드위치 패널, 내화충전구조 등 건축자재는 ‘건축안전 모니터링’을 통하여 건축물 시공현장에 대한 불시 점검을 시행 중(2014년~)

마감재료의 실대형 화재 시험 도입

※건축물 마감재료의 난연성능 및 화재 확산방지구조 기준[시행: 2021. 12. 23.]

기존의 난연성능 평가시험은 KS F ISO 5660-1(Cone Calorimeter Test)에 규정되어 있어, 강판·심재(心材) 등 이질적인 재료로 구성된 샌드위치패널과 복합소재 등에 대해 표면강판의 영향으로 결과 재현성이 상대적으로 떨어질 수 있으며, 열방출율 값으로만 비교되어 내부 급속한 연소정도를 반영하지 못한다는 문제점과 성능판단의 한계가 지적되었다.

이러한 문제점으로 인해 국토부 전문가 자문단에서는 실물화재의 평가방법 선정 및 기준을 도입하게 되었다.

마감재료 시험방법 변경(안)

• (샌드위치패널 시험체) 2.4 m(폭) × 2.4 m(높이) × 3.6 m(깊이) (외벽마감재료 시험체) 2.6 m(주벽 폭) × 8.0 m(높이) × 1.5 m(측벽 폭)

지금까지 모든 마감재료는 소규모 샘플 시험을 통해 난연 성능만 평가해 왔으나, 실제 화재 조건을 재현하여 마감재료의 화재 위험성을 보다 명확하게 평가하기 위해 두 가지 이상 재료로 된 복합 마감재료(샌드위치패널, 외부마감재료)를 사용할 경우에는 기존 시험에 추가로 구조체 변형, 붕괴 및 화재 연소·확산성능 등을 평가하는 “실대형 화재성능시험”을 실시해야 한다. 또한, 기존 난연성능 시험(콘칼로리미터 시험, 가스유해성) 실대형 화재성능 시험을 모두 통과해야 마감재료로 사용될 수 있도록 강화되었다.

개정된 마감재료 성능 기준

• 주1) 최고온도와 최종 평형온도 차

• 주2) 8마리의 마우스 평균행동정지시간

•


• 소형화재시험과 실대형화재시험 모두 통과해야 적합[시행 : 2021. 12. 23.]

또한, 샌드위치패널과 복합 외벽 마감재료는 구성하는 각 단일재료(심재)에 대해 시험하고 성능을 평가받아야 한다. 지금까지 샌드위치패널 및 복합 외벽 마감재료는 구성 재료 전체(완성품)를 하나로 보아 강판 등을 붙인 채로 시험하였으나, 앞으로 각 단일 재료(심재)에 대해 별도로 시험하여야 한다. 즉 샌드위치패널은 심재가 적합해야 하고, 복합 외벽 마감재료(6층이상 건축물 등)는 각 구성 재료가 준불연 성능 이상을 확보하여야 한다. 불에 잘 타지 않는 일정한 밀도 이상의 그라스울, 미네랄울 등 무기질재료는 가스유해성 시험과 실대형 성능시험만 실시하도록 하였다. 모든 마감 재료는 난연 성능 시험방법 중 하나인 열방출률 시험(KS F ISO 5660-1)시 두께가 20%를 초과하여 용융 및 수축하지 않아야 한다. 그러나 일부 용융 및 수축에 대한 객관적 지표 부재로 시험 기관에 따라 같은 자재에 대해서도 다른 시험 결과가 발생할 수 있는 가능성 등이 문제로 제기되어 추가 개정되었다.

맞춤형 원스톱 시험서비스로 화재분야

국내 최고 시험·인증기관으로 자리매김하다

KCL 화재센터 시험 인프라 소개

KCL 화재센터에서는 건축법, 소방법, 국가표준(KS)에 따라 방화문, 실내·외장재, 차량내장재 등을 포함한 건축재료 및 제품에 대한 종합적인 화재안전성능 시험서비스를 제공하고 있다. 이를 위해 충북 오창에 화재시험동에서 수직·수평 가열로 외에 20종류 이상의 최신 화재시험장비를 활용한 다양한 시험을 운영하고 있으며, 화재안전성능의 기술 개발을 위한 연구과제를 수행하고 있다.

내화성능 시험

• 내화구조, 방화문 및 셔터 성능평가

• KSF 2257 및 2258, ISO 834

• KSF 2846(차연시험)

• KSF 3109(문세트 시험)

• ASTM E 119 등(내화시험)

연소성능 시험

• 발열량, 유독가스 및 불연성 측정

• 건축물 마감재료 난연 성능 평가

• KSF 5660-1(콘칼로리미터)

• KSF 2271 (연소가스유해성 시험)

• KSF ISO 1182 (불연성 시험)

차량 실내설비의 화재안전 시험

• 철도차량 실내·외설비의 화재안전성능

• ISO 5658-2(화염전파성)

• ASTM E 662(연기밀도)

• ISO 4689-2(산소지수)

방염성능평가

• 방염대상물품의 방염성능 측정

• 소방청 고시 제 2021-7호

KCL 실화재센터 시험 인프라 소개

KCL 실화재센터에서는 건축물 내·외장재 및 단열재, 내화구조에 대한 화재 안전성능에 대한 시험평가를 수행하고 있으며, 10MW 규모의 대규모 실물화재 시험장비를 보유하고 있다. 화재시험 수행, 인증 시험 및 컨설팅뿐만 아니라 실화재 관련 표준화 및 연구개발을 수행하고 있다.

실물 화재 시험 Real Scale Fire Test

• KSF 8414, KSF ISO 13784-1

• 실대 규모 외벽구조의 수직연소 평가

• 외벽마감 및 외벽단열재

• 건축용 샌드위치 패널

실물 모형화재 시험 Room Corner Fire Test

• ISO 9705 (Room corner test)

• EN 13823 (Single Burning Item)

• 실내 실물 열방출율 (3MW급) 평가

• 플래시 오버, FIGRA, SMOGRA

• 건축 내장재, 단열재 실내가연물 등

실물 표면연소 확산시험 Steiner Tunnel Test

• ASTM E 84 / UL 723*

• 화염전파 및 연기지수(FSI, SDI)

• 건축 내·외장재, 단열재, 방수시트, 내화도료 내화피복재 등

• UL 723 : 미국의 대표적인 건축재료 화재안전시험 기준(미국 수출시 필수 인증)

• KCL은 UL로부터 국내 최초 아시아 ·중동 거점시험기관 지정

내화시험 Fire Resistance Test

• KSF 2257

• KSF 2268-1 (내화시험)

• KSF 2846 (차연시험)

• KSF 3109 (문세트시험)

• KSF 2257-8 (비내력 수직 구획 부재 내화시험)

• KS F ISO 10295-1 (설비 관통부 충전시스템 내화시험)

• 내화구조, 방화문, 방화셔터, 내화채움구조 등

문의 KCL 화재센터 043-210-8996, KCL 실화재센터 033-802-8320
