내진성능평가 해설서(건축물)

기존 건축물에 내진성능평가가 필요한 이유

지진은 예고 없이 발생합니다. 그런데 문제는 현재 우리 주변에 서 있는 건물 대부분이 내진설계 의무화 이전에 지어졌거나, 내진 기준이 강화되기 전 설계 기준을 적용받았다는 점입니다.

신축 건물은 설계 단계부터 지진하중을 계산해 구조를 만들지만, 이미 지어진 건물은 다릅니다. 실제로 존재하는 구조물이 과연 지진이 왔을 때 얼마나 버틸 수 있는지, 어느 부재가 가장 먼저 손상될 것인지, 인명 피해를 최소화할 수 있는지를 평가해야 합니다. 이것이 내진성능평가가 필요한 이유입니다.

국토교통부는 이를 체계화하기 위해 「내진성능평가 세부지침 해설서 - 건축물」을 발간했습니다. 법적으로는 「시설물의 안전 및 유지관리에 관한 특별법」 제21조 및 같은 법 시행령 제17조에 근거한 지침입니다.

이 지침이 다루는 핵심 내용

기존 건축물의 내진성능을 정확하게 조사·평가하고 신뢰할 수 있는 내진정보를 취득하기 위한 실시 방법·절차·기준을 제시합니다. 내진설계 기준과 목표는 동일하지만, 절차는 매우 다릅니다.

적용 대상 건축물의 범위

이 세부지침은 「시설물안전법」 시행령 별표 1에서 규정하는 건축물에 적용됩니다. 구체적으로는 제1종 시설물과 제2종 시설물 중 '5. 건축물' 분야, 그리고 제3종 시설물 중 '2. 건축분야'가 대상입니다.

구분	내용
포함 대상	건축물의 부대시설인 옹벽과 절토사면 포함
제외 대상	건축설비, 소방설비, 승강기설비, 전기설비는 제외
연면적 산정	지하층을 포함한 동별로 계산. 2동 이상이 하나의 구조로 연결된 경우 합산
주상복합건축물	공동주택 외의 건축물로 분류

내진성능평가와 내진설계의 결정적인 차이

많은 분들이 내진성능평가와 내진설계를 비슷한 개념으로 생각하지만, 접근 방식이 근본적으로 다릅니다.

신축 건물의 내진설계는 아직 존재하지 않는 구조물을 대상으로 합니다. 주요 구조 부재만 분석하고, 불확실성을 보수적으로 처리하기 위해 하중계수로 하중을 늘리고, 강도감소계수로 부재 능력을 줄입니다.

반면 기존 건축물의 내진성능평가는 실제로 서 있는 구조물을 대상으로 합니다. 주요 부재뿐만 아니라 하중 저항에 관여하는 모든 부재를 해석 모델에 포함해야 합니다. 현장조사로 실제 재료강도를 확인하기 때문에 강도감소계수를 적용하지 않습니다. 성능기반 평가에서 강도감소계수는 1.0으로 봅니다.

사양기반 설계 vs 성능기반 평가의 핵심 차이

사양기반 내진설계에서는 구조형식별 에너지소산능력을 미리 가정해 지진하중을 줄인 뒤 탄성해석으로 설계합니다. 성능기반 내진성능평가는 실제 비선형 거동과 에너지소산능력을 직접 분석해 구조물이 어느 수준의 성능을 발휘할 수 있는지 평가합니다.

핵심 용어 정리: 평가를 이해하기 위한 기본 개념

내진성능평가 보고서나 지침을 읽다 보면 생소한 용어들이 많이 등장합니다. 자주 쓰이는 핵심 용어를 정리했습니다.

용어	정의
1차 부재	지진력(연직하중 포함)에 저항하도록 요구되는 부재. 주로 지진력저항시스템의 부재
2차 부재	연직하중만 저항하는 부재. 지진에 의한 횡변위가 생겨도 연직하중 지지 능력을 유지해야 함
m계수	선형 탄성해석으로 산정된 부재력과 기대항복강도의 비율로 표시되는 부재의 변형 능력
목표변위	주어진 규모의 지진에 대해 변위계수법으로 산정되는 구조물 최대 요구변위의 예측치. 역량스펙트럼법의 성능점과 같은 의미
성능수준	지진력에 의한 변형·손상 상태를 규정한 단계. 구조체는 거주가능·인명안전·붕괴방지 세 단계
성능점	역량스펙트럼법으로 산정된 최대 요구가속도 및 변위를 나타내는 지점. 요구곡선과 역량곡선의 교차점
역량곡선	횡하중을 증가시킬 때 구조물의 선형 혹은 비선형 거동을 밑면전단력-변위 관계로 표현한 곡선
DCR	요구저항능력(demand)을 보유저항능력(capacity)으로 나눈 비율. 예비평가의 성능수준 판정에 사용

내진성능평가 절차: 5단계로 진행됩니다

내진성능평가는 단순히 구조계산 한 번으로 끝나지 않습니다. 지침에 따르면 다음 순서로 진행됩니다.

지진위험도 및 목표성능의 설정 — 대상 건물의 내진등급을 확인하고, 해당 등급에 맞는 성능목표를 정합니다.
평가절차의 결정 — 예비평가로 충분한지, 상세평가가 필요한지, 상세평가 중에서도 어떤 해석 절차를 쓸지 결정합니다.

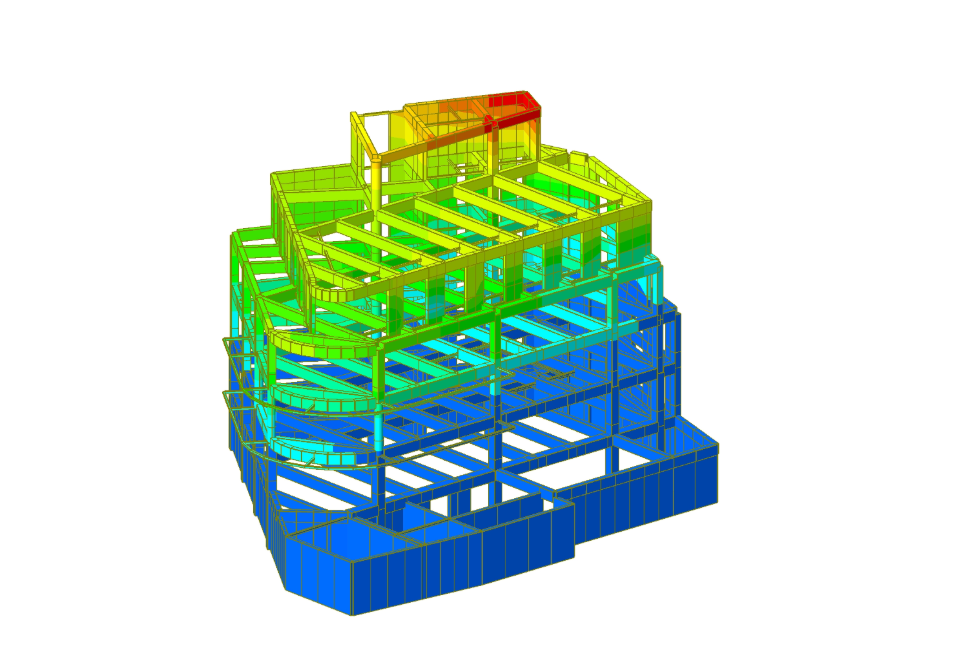

기본정보조사 및 해석모델 제작 — 설계도서와 현장조사로 건축물 정보를 수집하고, 구조해석 모델을 만듭니다.
성능수준 판정 — 해석 결과로 층간변위각과 부재별 변형·강도를 평가해 성능수준(거주가능/인명안전/붕괴방지)을 판정합니다.
보고서 작성 — 평가 과정과 결과를 문서화합니다. 성능을 만족하지 못하면 내진보강방안을 함께 제시합니다.

기본정보조사: 설계도서 확인부터 현장조사까지

평가의 출발점은 대상 건물에 대한 상세한 정보 수집입니다. 정보가 부정확하면 아무리 정교한 해석을 해도 결과를 신뢰할 수 없습니다.

설계도서 조사

건축물 대장, 완공도면, 구조계산서, 지반조사보고서를 수집하고 검토합니다. 여기서 위치와 지반조건, 시공연도, 내진설계 여부, 적용 설계기준을 확인합니다.

주의: 허가도면과 완공도면의 차이

설계도서가 있더라도 최종 완공도면이 아닌 허가도면인 경우가 많습니다. 완공 후 용도변경으로 작용하중 분포가 달라진 경우도 많으므로 현장조사로 반드시 검증해야 합니다.

현장조사

도면만으로는 확인할 수 없는 정보를 현장에서 직접 확인합니다. 구조부재의 시공상태, 조적 채움벽과 허리벽 등 비구조요소, 지반 상태, 재료강도, 마감재 현황을 포함합니다.

특히 내진성능에 큰 영향을 미치는 구조부재와 조적채움벽은 현장에서 반드시 노후도와 상태를 확인하고 평가에 반영해야 합니다. 주근의 이음, 횡보강근의 정착 상세처럼 파악하기 어려운 정보는 건설 연도 당시의 시공관행을 참고해 평가자가 판단합니다.

재료강도 결정: 현장시험이 원칙입니다

내진성능평가에서 재료강도는 현장시험 결과를 적용하는 것이 원칙입니다. 현장시험을 실시하지 못한 경우에는 책임기술자의 합리적인 판단 근거를 기재해야 합니다.

콘크리트 압축강도 결정 절차

상황	조치
재료강도가 명시된 구조계산서 또는 구조도면이 있는 경우	비파괴시험 또는 코어시험 중 선택하여 수행
재료강도가 명시된 설계도서가 모두 없는 경우	코어시험 필수
내진보강 설계 시	코어시험 필수 (비파괴시험 병용 시 코어시험에 의한 보정계수 적용 필수)

코어시험 최소 수량은 조사단위 수량(층당 1개)과 6개소 중 큰 값을 원칙으로 합니다. 코어는 직경 50mm 이상이어야 하며, 보·기둥·벽체·슬래브에서 내력에 영향을 최소화할 수 있는 위치에서 채취합니다. 기둥과 보의 코어시험 수량은 부재별로 1개를 초과하지 않습니다.

비파괴시험은 조사단위별로 두 종류 이상의 부재에서 각 2개소 이상 수행합니다. 코어시험과 병용할 경우 보정계수를 반드시 산출하고 적용해야 합니다.

현장시험 없이 재료강도를 결정하는 경우

현장시험을 실시하지 못한 재료의 공칭강도는 설계도서상의 설계기준강도에 경과연수 및 재료상태에 따른 감소계수를 곱해 사용합니다.

구분	콘크리트 압축강도 감소계수
경과년수 30년 이상	0.8
경과년수 20년 이상	0.9
경과년수 10~20년	1.0
재료 상태 양호	1.0
재료 상태 보통	0.9
재료 상태 불량	0.8

설계도서에 설계기준강도가 없는 경우에는 건설연도별 기본 재료강도를 사용합니다.

건설연도	콘크리트 공칭강도(MPa)	콘크리트 기대강도(MPa)	철근 공칭강도(MPa)	철근 기대강도(MPa)
1970년 이전	13	15	240	300
1971~1987년	15	18	240	300
1988~2000년	18	21	240	300
2001년 이후	21	25	300	360

지진위험도와 성능목표: 어떤 지진에 어느 정도 버텨야 하는가

내진성능평가에서 가장 먼저 정해야 할 것이 바로 성능목표입니다. 어떤 지진(재현주기)에 대해 어느 수준의 성능(성능수준)을 만족해야 하는지를 정합니다.

구조요소의 성능수준 3단계

성능수준	손상 상태
거주가능	구조물 피해는 경미. 수직하중저항시스템과 지진력저항시스템이 대체로 지진 전 강성·강도를 보유. 인명 피해 가능성 매우 낮음. 보수 필요하나 시급하지 않음
인명안전	구조부재에 상당한 손상. 횡강성·강도 손실 있으나 붕괴에 대한 여력 보유. 영구변형 있음. 보수 가능하나 경제적이지 않을 수 있음. 거주 위해 보수·보강 필요
붕괴방지	심각한 피해. 국부적·전체적 붕괴 임박 상태. 지진력저항시스템에 상당한 강도·강성 저하. 중력하중저항시스템은 여전히 하중 지지 가능. 여진으로 붕괴 발생 가능

내진등급별 최소 성능목표

평가 대상 건축물은 해당 내진등급에 따라 2가지 이상의 성능수준을 만족해야 하며, 2400년 재현주기 성능수준을 반드시 포함해야 합니다.

내진등급	재현주기	요구 성능수준
특등급	2400년	인명보호
특등급	1000년	기능수행
I등급	2400년	붕괴방지
	1400년	인명보호
	100년	기능수행
II등급	2400년	붕괴방지
	1000년	인명보호
	50년	기능수행

2400년 재현주기를 고려하는 이유는 우리나라처럼 중약진 지역에서도 통계적으로 매우 큰 지진이 발생할 가능성이 있기 때문입니다. 미국 IBC에서 50년간 초과확률 2%에 상응하는 최대고려지진의 재현주기와 유사한 개념입니다.

예비평가: 빠르게 대략적인 내진성능을 파악하는 방법

예비평가는 철근콘크리트조와 조적조 건물을 대상으로 수행합니다. 배근 상태에 관한 정보가 없어도 수행할 수 있지만, 현장조사를 통해 수직부재의 치수는 반드시 조사해야 합니다.

철근콘크리트조 예비평가

예비평가에서는 건물의 보유저항능력(capacity)과 요구저항능력(demand)의 비, 즉 DCR을 산정합니다.

기둥은 휨지배형과 전단지배형으로 분류합니다. 기둥의 길이/폭비를 기준으로 파괴모드를 예상할 수 있으며, 건설연도별 평균전단저항응력 기본값이 제시되어 있습니다.

기둥분류	1970년 이전 (MPa)	1971~1987년 (MPa)	1988~2000년 (MPa)	2001년 이후 (MPa)
전단파괴 (단주)	1.17	1.23	1.30	1.41
일반기둥 (Hn/D ≤ 2)	0.71	0.74	0.79	0.86
휨파괴 (장주, Hn/D ≥ 4)	0.46	0.47	0.48	0.53

DCR 기준 성능수준 판정 (철근콘크리트조)

DCR 범위	성능수준
DCR ≤ 0.5	거주가능
0.5 < DCR ≤ 0.75	인명안전
0.75 < DCR ≤ 1.0	붕괴방지
1.0 < DCR	붕괴위험

조적조 예비평가

조적조는 벽체의 개구부 유무에 따라 평균전단응력이 다릅니다. 개구부가 없는 벽체는 0.2 MPa, 개구부가 있는 경우 0.1 MPa를 기본값으로 사용합니다.

조적조의 성능수준 판정 기준은 철근콘크리트조와 다릅니다. DCR ≤ 0.25이면 거주가능, 0.25 초과 0.75 이하이면 인명안전, 0.75 초과 1.0 이하이면 붕괴방지, 1.0 초과이면 붕괴위험으로 판정합니다.

비정형성 계수 (조적채움벽 포함)

예비평가에서는 비정형성이 구조물의 저항능력을 감소시키는 효과를 비정형계수로 고려합니다. 다음 중 해당하는 항목 수에 따라 비정형계수가 산정됩니다.

L·T·U·H형 평면에서 돌출부 면적이 전체 면적의 20% 초과
평면치수 장변/단변 비가 8 초과
가장 낮은 층의 층고가 가장 높은 층 층고의 70% 이하
가장 작은 층 면적이 가장 큰 층 면적의 70% 이하
조적채움벽이 있을 경우 (해당 시 추가로 1 증가)

조적채움벽의 이중적 영향

조적채움벽은 일반적으로 강도와 강성을 증가시키지만 연성도를 크게 감소시킵니다. 예비평가에서는 보수적으로 0.035 MPa의 전단지배형 횡하중 저항능력을 가진 것으로 가정합니다. 단, 바닥에서 천정까지 양측면이 모르타르로 마감되고 보 하단부가 밀실하게 채워진 경우 0.09 MPa를 사용할 수 있습니다.

상세평가: 4가지 절차 중 선택

상세평가는 대상 구조물에 대한 충분한 정보를 가지고 본격적으로 내진성능수준을 판단하는 절차입니다. 선형정적절차, 선형동적절차, 비선형정적절차, 비선형동적절차 중 각 절차별 제한 조건을 만족할 경우에만 선택할 수 있습니다.

절차	특징 및 제한사항
선형정적절차	단일 진동주기 기반. 기본진동주기가 3.5초 초과, 평면 불규칙, 비틀림·수직강성 비정형이 있으면 적용 불가
선형동적절차	선형정적절차 적용 불가 시 사용 가능. 응답스펙트럼 해석
비선형정적절차	역량곡선(pushover) 분석. 보다 정밀한 비선형 거동 예측
비선형동적절차	시간이력 해석. 가장 정밀하지만 평가용 지진파 선정과 해석에 고도의 전문성 필요

선형절차 vs 비선형절차의 핵심 차이

건축구조기준의 사양기반 설계규정과 선형절차는 모두 선형해석에 기반합니다. 그러나 전자는 구조물 전체의 비선형능력을 나타내는 반응수정계수로 지진하중 자체를 줄이는 반면, 후자는 저감하지 않은 지진하중을 사용하고 부재별로 비선형 변형 능력(m계수)을 고려합니다.

비선형절차는 구조물 전체가 비선형 거동할 때의 분포를 직접 분석하므로 더 현실적인 평가가 가능합니다.

해석모델 구성의 핵심 원칙

질량과 중력하중

해석모델의 질량은 유효건물중량을 중력가속도로 나눈 값을 사용합니다. 유효건물중량에는 고정하중 외에도 창고 활하중의 25%, 칸막이벽 하중(실중량과 0.5 kN/m² 중 큰 값), 영구설비 하중, 적설하중의 20%(1.5 kN/m² 초과 시)가 포함됩니다.

내진성능평가의 중력하중은 고정하중에 활하중 25%와 적설하중 20%를 더하는 방식으로 조합합니다.

유효강성: 균열을 반영한 강성 사용

지진 시 콘크리트 부재의 실제 상태를 반영하기 위해 균열의 영향이 고려된 유효강성을 적용합니다. 예를 들어 보의 경우 휨강성은 총 단면 강성의 35%를 사용합니다. 기둥의 경우 축력비에 따라 휨강성이 달라집니다(축력비 0.5 이상이면 0.7, 0.1 이하이면 0.3, 그 사이는 선형보간).

변형지배거동과 힘지배거동의 구분

상세평가에서는 모든 부재의 거동을 변형지배거동과 힘지배거동으로 구분합니다. 이 구분이 평가 방법과 허용기준에 결정적인 영향을 미칩니다.

부재	변형지배거동	힘지배거동
모멘트골조 보	휨모멘트	전단력
모멘트골조 기둥	휨모멘트	축력, 전단력
전단벽	휨모멘트 (전단지배형 전단력은 조건부)	축력, 전단력
가새골조 가새	축력	-

변형지배거동의 부재강도에는 기대강도를 사용하고, 힘지배거동의 부재강도에는 공칭강도를 사용합니다. 이는 변형지배거동 부재는 최대변형 이후에도 일정 강도를 유지하는 연성거동을 보이기 때문입니다.

1차 부재와 2차 부재의 구분

선형절차를 위한 해석모델에는 1차 부재만 포함합니다. 2차 부재의 횡강성 합이 1차 부재 강성 합의 25%를 넘으면 일부를 1차 부재로 변경해 조정해야 합니다. 비선형절차에서는 1·2차 부재를 구분 없이 모두 모델링합니다.

성능수준 판정: 층간변위각과 부재 성능으로 결정

구조물의 성능수준은 성능수준별 허용 층간변위각 및 지진 후 중력하중저항능력을 평가해 판정합니다.

대상 시설물이 허용 층간변형각과 중력하중저항능력 기준을 모두 만족하면 해당 성능목표를 만족하는 것으로 봅니다.

구조시스템	거주가능 (%)	인명안전 (%)	붕괴방지 (%)
RC 모멘트골조	0.7	2	3
조적채움벽이 있는 RC 모멘트골조	0.5	1	1.5

내진설계되지 않은 건물의 허용층간변형각

내진설계되지 않은 건물의 성능수준별 허용 층간변형각은 표에 규정된 값들의 70%로 제한됩니다. 기존 비내진 건물이 더 엄격한 기준을 적용받는 이유는 연성 상세가 확보되지 않아 실제 변형 능력이 낮기 때문입니다.

철근콘크리트 부재의 기대강도 산정

내진성능평가에서는 신축 설계와 달리 부재의 실제 발현 강도(기대강도)를 사용합니다. 기대강도는 공칭강도에 재료별 보정계수를 곱하여 구합니다.

재료	공칭강도 범위	보정계수
콘크리트 압축강도	21 MPa 이하	1.20
	21 초과 ~ 40 MPa 이하	1.10
	40 MPa 초과	1.00
철근 항복강도	300 MPa 미만	1.25
	300 이상 ~ 400 MPa 미만	1.20
	400 이상 ~ 500 MPa 미만	1.10
	500 이상 ~ 600 MPa 미만	1.05
	600 MPa 이상	1.00
