[방수의 원칙]
가. 방수는 기본적으로 구조체 표면에 하는 것이 원칙이다.
이 것은 내외부 방수를 가리지 않는 대원칙이다.
다만 온도의 영향으로 부터 비교적 자유로운 실내는 구조체를 대신 할 수 있는 강도를 가지는 구성재에 할 수도 있다. 예를 들어 바닥 난방을 위한 방통몰탈 위에는 방수를 할 수 있는데, 이 부분은 본문에서 좀 더 자세히 다룬다.
나. 방수 물매가 최소 1/100 이상 또는 증발 가능한 상태 형성
방수 제품 중에는 '담수가능 제품(물이 표면에 고이거나 담겨도 그 성능을 지속하게 유지하는 제품)'이 따로 있을 정도로, 물이 고여 있다면 방수에는 치명적일 수 있다.

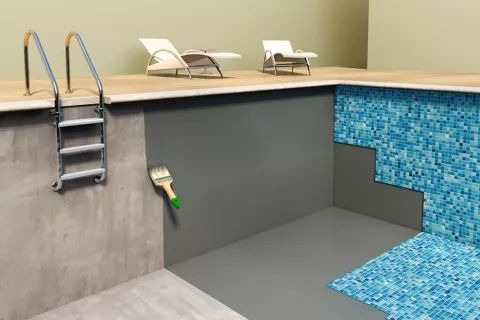

예를 들어 수영장 방수에 우레탄계열의 제품이 사용되지 않는 이유는 높은 압력이 걸리는 수영장의 물이 우레탄이 지속적으로 접속해 있다면, 가수분해 현상 (이른바 표면이 녹는 현상)이 생기면서 종래는 방수가 훼손되기 때문이다.
우레탄의 형성
R-NCO + R’-OH → R-NH-CO-O-R’
폴리이소시아네이트 + 폴리올 → 폴리우레탄
폴리우레탄의 가수분해
R-NH-CO-O-R’ + H2O → R-NH2 + R’-OH + CO2
폴리우레탄 + 물 → 아민 + 알콜 + 이산화탄소
이 때, 고온수 또는 산성, 알칼리성의 물은 가수분해를 촉진 시킨다.
이런 이유로 상시 물에 잠겨 있는 수영장, 수조 등에는 우레탄방수 또는 수지계방수가 아닌 별도의 전용 제품을 사용해야 한다.
<출처 : Sika Korea 홈페이지>
옥상이나 화장실 등에 사용되는 방수제품에서 이런 현상이 목격되지 않는 이유는.. 수영장 처럼 거의 영구적으로 물에 잠겨 있는 것이 아니라, 잠시만 고여 있다가 그 물이 쉽게 증발할 수 있기 때문이다.
또한 물이 고여 있다면 언젠가는 그 물에 의한 오염이나 곰팡이 생성이 쉽기 때문에 모든 방수에는 많은 물이 고이지 않도록 표면의 물매가 잡혀야 한다.
혹은 일시적으로 고여 있더라도 증발할 수 있는 환경을 만들어 주는 것이 좋다.
우리나라 표준시방서에도
비노출방수 : 1~2% 물매
노출방수 : 2~5% 물매를 요구하고 있다.
다. 모서리 보강
모든 방수 부위에서 가장 취약한 부분은 모서리에 있다.
모서리는 수평/수직의 벽이 각각 자기 길이 방향으로 수축/팽창을 하면서 모서리의 움직임이 상대적으로 더 크기 때문에, 이 인장응력으로 부터 방수층이 견디기 위한 보강이라고 보면 된다.

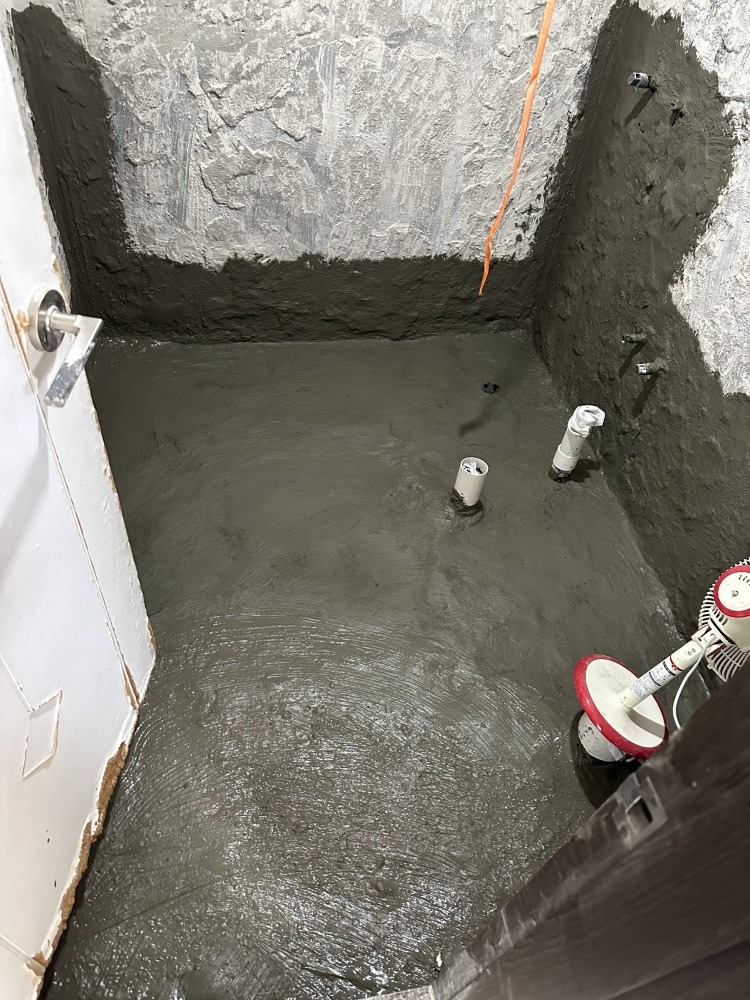

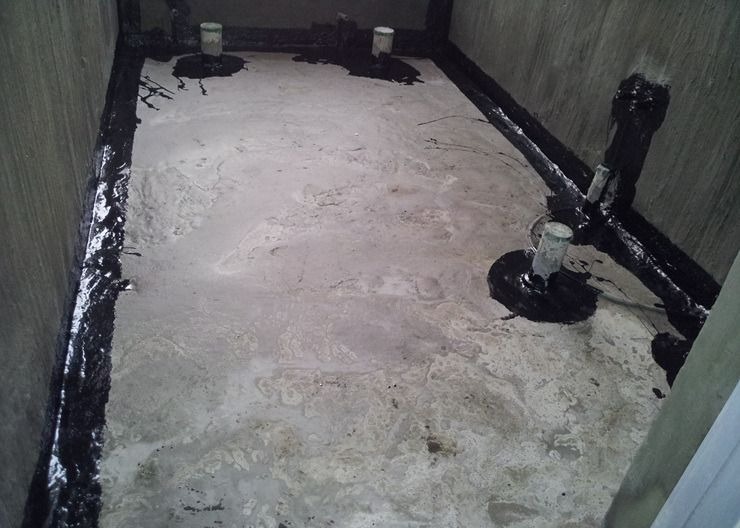

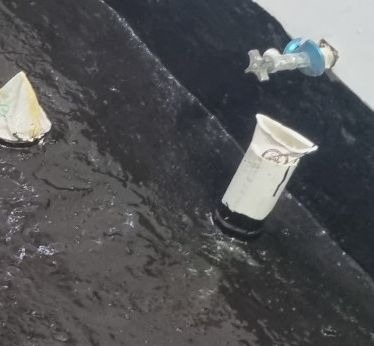

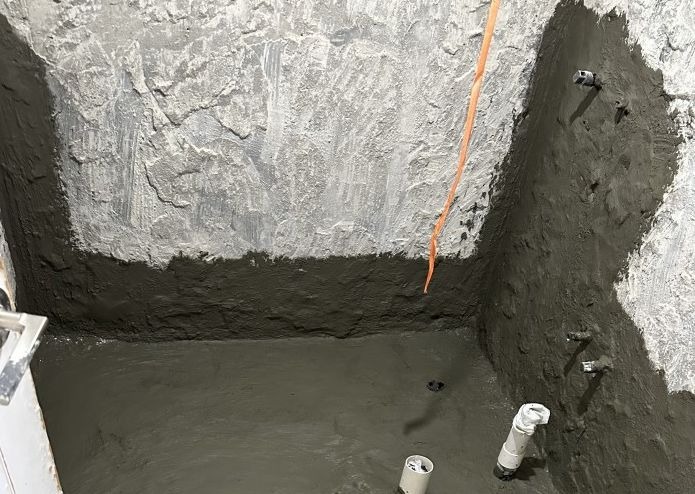

화장실 방수를 할 때 아래와 같이.. 바닥은 액체방수, 바닥모서리와 배관의 접속부는 고무계아스팔트방수를 하는 광경을 흔히 목격하게 되는데...
이 것도 일종의 모서리 보강의 원리를 따른 것이다. 물론 이대로 하면 안되지만...
이렇게 하는 근본적인 이유는..
고무계아스팔트 방수 표면에는 타일 본드의 접착이 어렵기 때문에 (일부 모래를 뿌려서 접착력을 높이려고 노력을 하는 분들도 있긴 하나...) 타일 본드가 붙지 않아도 된다고 생각하는 모서리 부분에만 이런 제품을 바르려는 경향으로 출발을 한 것이다.
(아래 사진에서 가장 치명적 실수는 배관 표면의 시멘트몰탈을 완전히 제거하지 않고 방수액을 발랐다는 것이다. 이 몰탈을 통해 물을 흡수하고, 그 물은 종래에 도막방수층을 훼손시키고, 결국 배관 주변의 누수를 유발한다.)

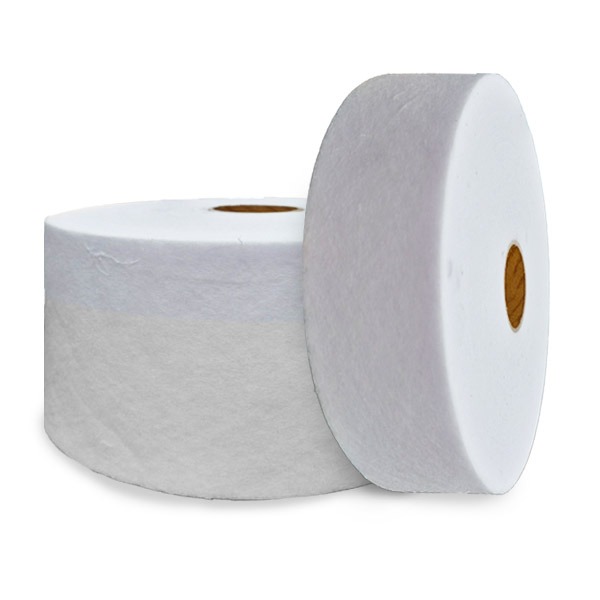

실내 방수는 아래와 같은 '방수부직포'라는 것을 이용해서 보강이 가능하다.

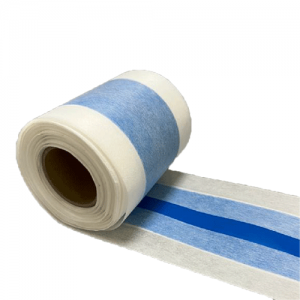

혹은 아래와 같이 탄성을 가진 제품도 있다.
<출처 : https://jabjaje.com/goods/goods_view.php?goodsNo=1000000643>
모서리에 부직포 보강을 하는 요령은 아래와 같다.
이 것만 보더라도 골조 품질이 작업 결과에 큰 영향을 미칠 수 있다는 것을 알 수 있다.
이 원칙만 지키면 큰 무리가 없는 것이 실내 방수이다.
화장실도 다르지 않다.
[우리나라의 문제점]
가. 골조 품질
우리나라의 골조 품질은 거의 유사한 경제 수준을 가지고 있는 국가들과 비교하여 거의 절망적 수준이다.
이는 실내도 마찬가지로 봐야 한다.
심지어 최근에는 아파트도 수직/수평이 맞지 않는다는 하자 사례가 빈번히 보고되고 있다.
화장실은 신축도 문제지만, 리모델링 시 기존 타일을 거칠게 철거를 하고 드러난 구조체 표면에 아무런 조치를 하지 않고 바로 방수 작업에 들어 가는데, 이는 머지 않아 다시 철거를 유도하고 있는 셈이다.
그러므로 이 골조 품질은 아무리 강조를 해도 지나침이 없다. 방수 역시 골조품질이 되어야 그 위에 바로 설 수 있다.
나. 너무 급함
이는 자본주의 사회에서 당연한 수순이기는 하나, 공동체 생활을 하는 아파트가 주거의 대부분을 차지하고 있고, 이사갈 집과 이사한 집 들끼리 서로 서로 날짜가 맞물리면서.. 1,2주 안에 거의 모든 것을 마무리 해야 한다는 강박관념과, 싸게 싸게 해야 살아남는 다는 시장 분위기, 무조건 최저가를 선택하려는 소비 심리, 표면만 이쁘면 된다라는 사회 분위기가 절묘한 조화를 이루면서...
공사 후 눈에 보이지 않는 방수 작업은.. 그저 지나가는 절차일 뿐이며, 최대한 빨리 끝내야 다음 공정에 들어가기 때문에...
빨리 말라야 하고, 마르지 않더라도 마른 것 처럼 하고 마감을 하려는 행위가 반복되고, 그렇게 해야 일 잘한다는 소문이 나고, 어차피 2년 지나면 쌩까도 되는 분위기이고....
화장실 방수 공사를 타일까지 이틀 안에 끝내려는 분들이 있고, 그렇게 하는 회사 만을 찾는 소비자가 있다. 심지어 하루에 방수, 타일, 위생기구 시공까지 모두 끝내고 철수를 하는 분들도 있다.
그러나 화장실 공사는, 신축 또는 전면 철거 후 재시공일 경우 아무리 빨라도 5일이 걸린다. 이게 정상이다.
다. 액체방수에 대한 지나친 믿음
액체 방수란, 시멘트에 방수액을 섞어서 몰탈을 만들고, 그 몰탈로 방수층을 형성하는 방법이다.
이 방식은 방수제품에 탄성이라는 개념이 없던, 70년에 만들어진 방수 방법이고, 지금은 유효하지 않다. 방수는 기본적으로 최소한의 탄성이 있어야 한다.
물론 '콘크리트 바닥은 움직일 수가 없다. 그러므로 액체방수가 탄성이 없더라도 충분한 방수의 역할을 할 수 있다'라는 주장이 틀린 말은 아니다.
일견 움직이지 않아 보이기 때문이다.
그러나 이 '움직임'에는 구조체가 흔들리는 지진 같은 것이 아니더라도, 외부에 무거운 산업용 차량이 지나간다던가, 바람이 매우 세차게 분다던가 하면서 생기는 '진동'도 포함된다. 탄성이 전혀 없는 액체방수는 아주 미세한 진동에도 균열이 생기게 되고, 물은 이 미세한 균열을 통해서 충분히 누수가 될 수 있다.
'내가 액체방수만 했는데 누수가 된 적이 없다'라는 분도 계신다. 그 분은 운이 좋았던 것이고, 액체방수는 이미 균열이 있지만 누수가 되지 않은 이유는, 콘크리트에 균열이 없기 때문일 뿐이다.
80~90년대초까지의 구조체는 꽤 정성스럽게 타설을 했기 때문에 균열이 거의 생기지 않을 수 있었다.
또한 바닥에서 돌출된 배관은 콘크리트가 아닌 PVC 이기 때문에, 이질재가 접하고 있는 모서리는 배수 등으로 인한 움직임이 상시 있다고 봐야 하기 때문에.. 액체방수는 소용이 없다. 그러므로 이제는 건축분야와 액체방수는 헤어질 때가 지나도 한참 지났다.
그리고 자재비가 싼 것도 선택의 한 이유이기도 한데, 이제는 인건비를 고려할 때 액체방수를 선택해서 몇 푼 아껴봐야 부끄러운 수준일 뿐이다.
라. 줄눈이 방수가 된다라는 오해
화장실에 누수가 생기면, 타일 줄눈에 실리콘을 바르고 방수가 될 거라는 희망을 가진 분들이 의외로 많다. 물론 수년 째 작업하시는 분들은 그게 안된다는 것을 스스로 너무나 잘 알고 있다. 계속 연락이 오고 있기 때문이다.
그러나 그 분들이 스스로 '된다'라고 세뇌를 하는 이유는.. 그 것 보다 더 싸면서, 일시적으로 소비자를 안심(?) 시킬 방법이 없기 때문이다.
우리는 모두 하루만 살면 되기에 그렇다...
심지어 줄눈에 침투성방수제를 넣는 분들도 있다. 물론 돈도 받는다.
건물의 외장재가 방수층이 아니듯이 타일면은 방수층이 아니다. 그러므로 화장실 바닥을 통해서 누수가 생기면 줄눈이 깨진 탓이 아니라, 타일 하부의 방수층이 깨졌다는 의미이기에 타일을 들어 내고 방수 작업부터 다시 해야 한다.
물론 큰 돈이 들어간다. 이 돈은 위에서 언급한... 처음 할 때 제대로 하지 않은 탓에, 후세대가 계속 그 비용을 지불해야 하는 그 돈이다.
그러므로 화장실 당 공사비가 300만원 이하여야 한다라고 알고 있는 분들과, 5일 이상의 공사 기간을 참을 수 없는 분들은 아래 내용을 더 볼 필요는 없다.
[화장실 바닥 누수의 원인 접근]
화장실에서 누수가 생겼다면 크게 네 가지에 기인한다.
가. 바닥 배수관과 콘크리트 사이에서의 누수

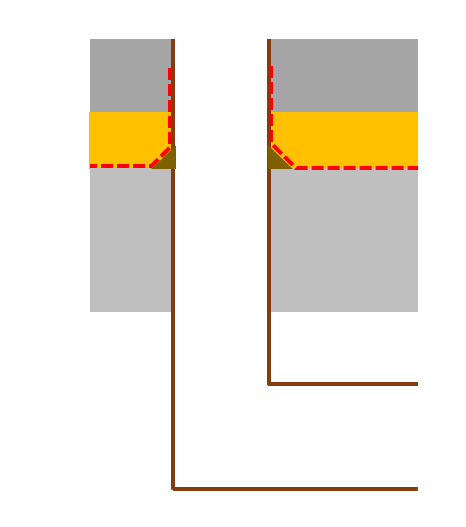

맨 위의 그림에서 처럼 배수관의 표면에 바닥 방수를 끌어 올려서 발라주는 것이 일반적인 상황인데..
배수관은 물이 내려가면서 사소한 진동이 계속 있기 때문에, 이 도막방수의 두께가 너무 얇거나 모서리 보강이 없거나, 시멘트가 묻어 있는 표면에 그대로 발랐거나 한다면, 배수관과의 틈새를 통해 누수가 된다.

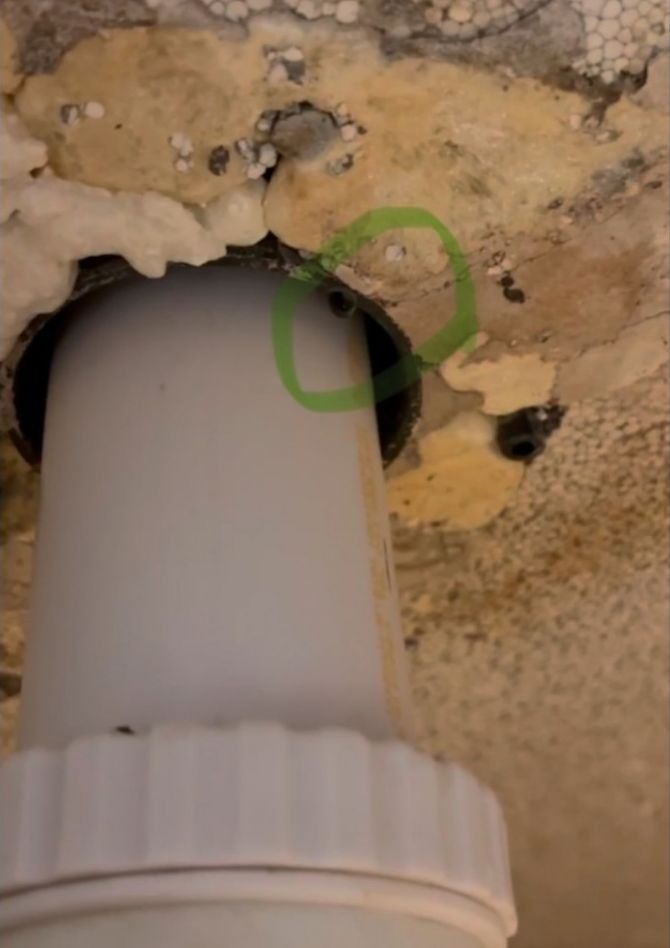

이 경우 아파트라면 아랫집의 화장실 천장을 볼 때, 아래 사진처럼 배수관과 콘크리트 사이에서 물이 떨어지는 것을 볼 수 있다.
그러므로 배수관과 바닥이 만나는 모서리는 우레탄실리콘을 살짝 (너비 10mm) 바른 후에 도막방수를 발라 주는 것이 원칙이다. 배수관의 모서리는 방수부직포 등을 이용해서 보강을 해 줄 수 없기 때문이다.
그러므로 아랫집의 배관 주변으로의 누수는 일단 바닥 전체를 다 철거하지 말고, 드레인을 들어 내고, 배수관 주변의 타일과 몰탈만 제거를 한 후에, 부분적 공사를 하는 것 만으로도 (최소한 줄눈 방수를 하는 것 보다) 훨씬 건전한 보수가 가능해 질 수 있다.
나. 수도배관 이음매에서의 누수
수도꼭지를 설치하기 위한 밸브 등의 이음 부속을 통한 누수가 있다.
이런 누수는 타일의 뒷면으로 흐르기 때문에, 화장실과 인접한 방 벽면에 누수의 흔적이 있을 수도 있다.
이런 누수는 수도관에 대한 가스압력시 누수검사로 대개의 경우 다 찾을 수 있다.
혹은 수도계량기의 별침이 미세하게 돌아가는 것으로도 확인은 가능하나, 수도꼭지 중에서 어느 수도꼬지인지를 알 수는 없기에 누수 검사를 하긴 해야 한다.
다. 바닥과 벽이 만나는 모서리에서의 누수
건식구조에서는 이 부분의 하자가 매우 많으며, 콘크리트 구조에서는 흔하진 않지만, 위에 언급한 바닥과 벽이 만나는 모서리에 보강을 하지 않는 것이 우리나라 화장실 방수의 고질적 문제이기 때문에 이 부분을 통한 누수가 있을 수 있다.
이 부분은 화장실 바닥을 다 드러내야 보수가 가능하다.
이 누수는 콘크리트 보다는 건식 구조 (목구조, 스틸)에서 주로 발생을 한다. 혹은 ALC와 같은 조적식 구조에서는 흔한 편이다.
이 것의 연장선에서...

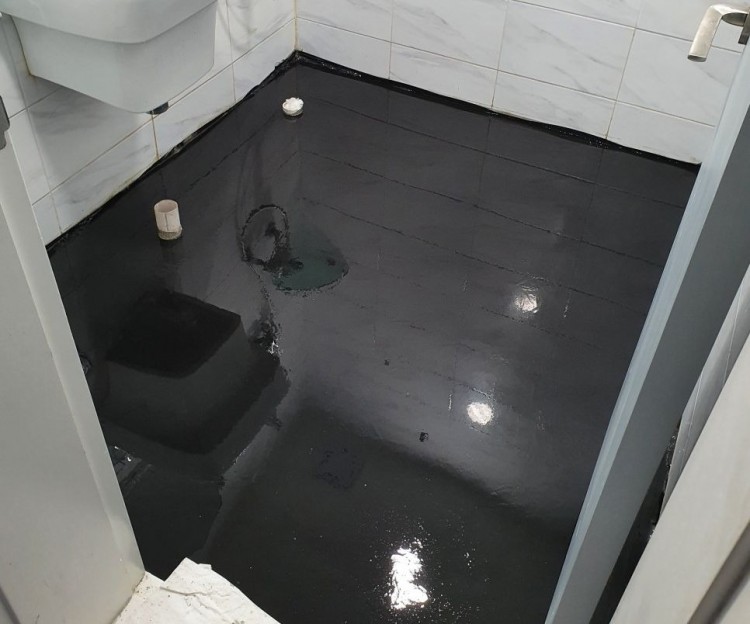

새로 집을 사고 나서 기존 화장실을 리모델링을 할 때, 돈문제가 가장 크겠지만 기타 여러가지 이유로, 타일을 철거하고 방수 부터 다시 하는 경우는 매우 드물다. 대부분 이른바 덧방이라는 것을 선택하게 되는데...
문제는 기존 화장실의 상태가 아무 문제가 없다면 괜찮으나, 살다가 누수가 생기면 방수를 다시 해야 하는데.. 그 원인 파악을 하기는 지난한 과정이 필요하니.. 대부분 바닥타일만 걷어 내고, 방수를 다시 한다는 것이다.

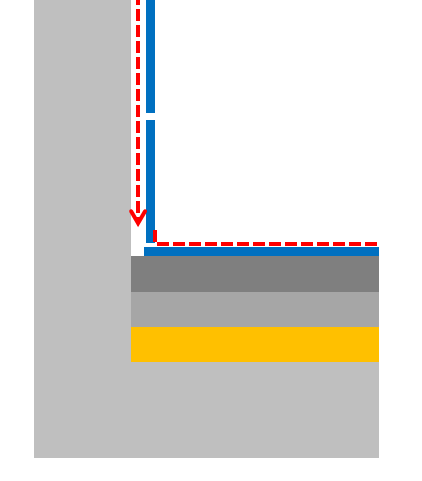

이러면 벽면 하단에 방수턱 높이가 나오지 않고, 벽면 타일 뒤로 넘어간 물은 방수층의 뒷면으로 흐르기 때문에 결국 다시 누수로 이어질 수 밖에 없다.
그러므로 이런 경우에는 최소한 벽에서 맨 하단의 타일까지는 제거를 하고 바닥과 벽면까지 다 방수를 하고 다시 타일을 붙여야 한다. 정말 최소한 이정도는 해야 한다.
라. 드물게 바닥 타일 하부로 차오른 물이 방수턱을 넘어서 누수 (아래 이중배수와 관련)
위에 언급한 바와 같이.. 타일 표면은 방수층이 아니다. 아무리 줄눈을 정성스럽게 넣는다거나 에폭시 줄눈을 한다거나 그 할아버지 급의 줄눈 시공을 해도 역시 마찬가지다.
그러므로 줄눈 하부로는 언제든 물이 들어간다는 것을 전제로 두어야 한다.
타일면 하부는 이른바 사모래층이 있다.
이 층은 타일의 물매를 잡는 용도로 시공되는 것인데, 타일 하부로 들어간 물은 이 사모래 층에 고일 수 밖에 없는 것이 우리나라의 방수 방법이다.
이 물은 물을 사용하지 않을 때는 줄눈을 통해서 서서히 건조가 된다. 그러므로 이 속에서 물이 꽤 높게 차오를 때까지는 꽤 긴 시간이 필요한데, 십수년이 걸릴 수도 있다.
이 물의 높이가 방수턱을 넘어서 누수가 되기 전에...

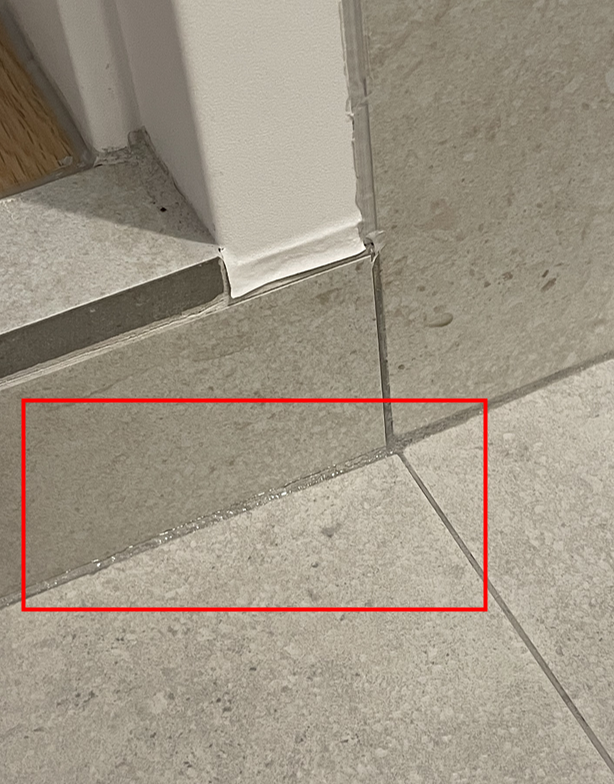

전조 증상으로는 난방 배관 주변의 틈새를 통한 수분의 증발로 인해 아래 처럼 문 하부 줄눈에서 미세하게 물이 새어 나오거나

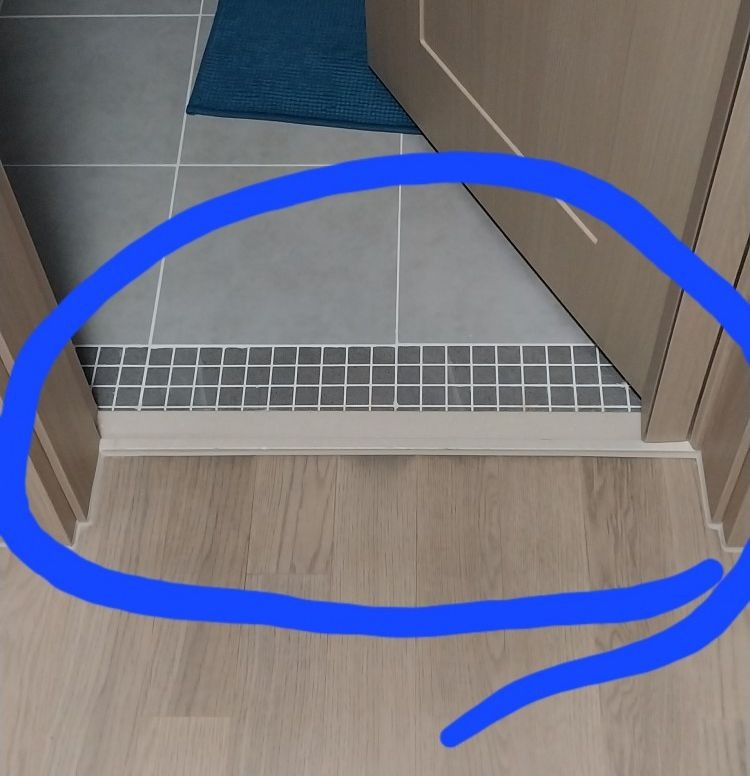

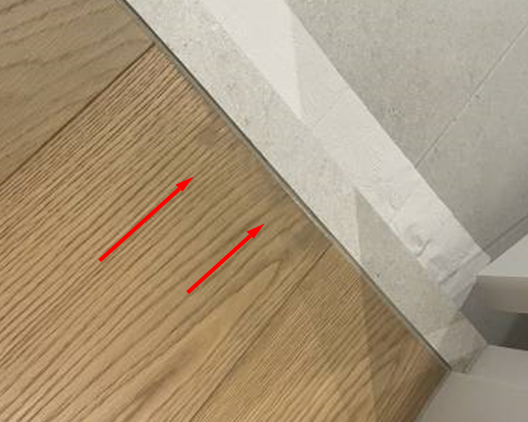

방/거실 쪽의 화장실 앞 마루가 변색이 시작되고,
화장실에서 아무리 청소를 열심히 해도 무언가 계속 꿉꿉한 냄새가 나는 것으로 간접확인을 할 수 있다.
타일 하부로 내려간 물이 수년 동안 고여 있으면서 나는 냄새이기 때문이다.

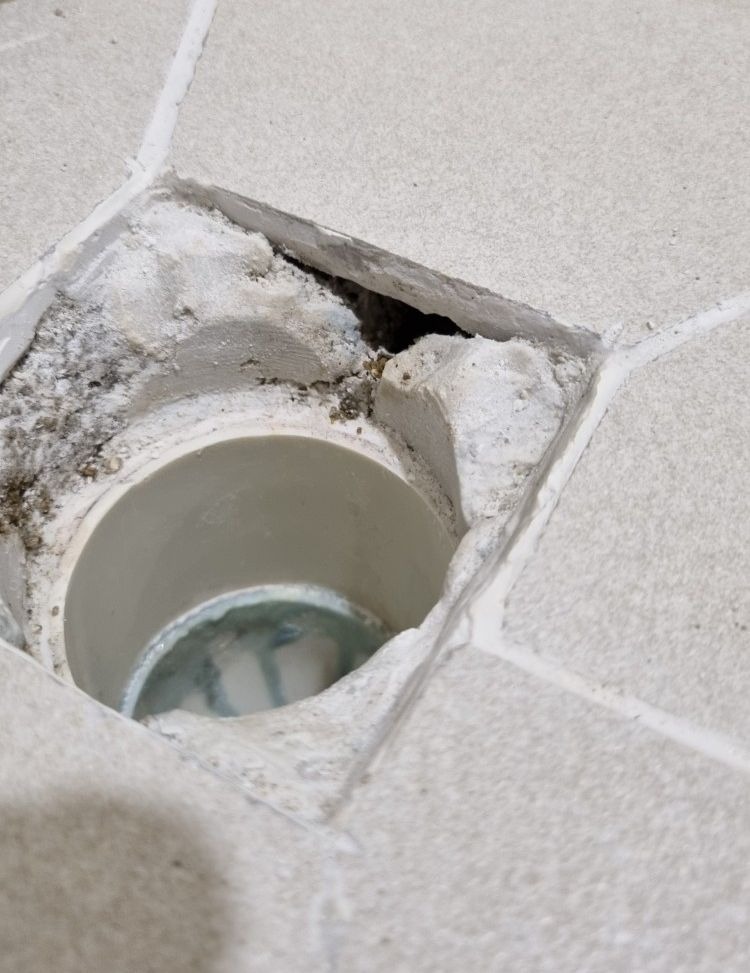

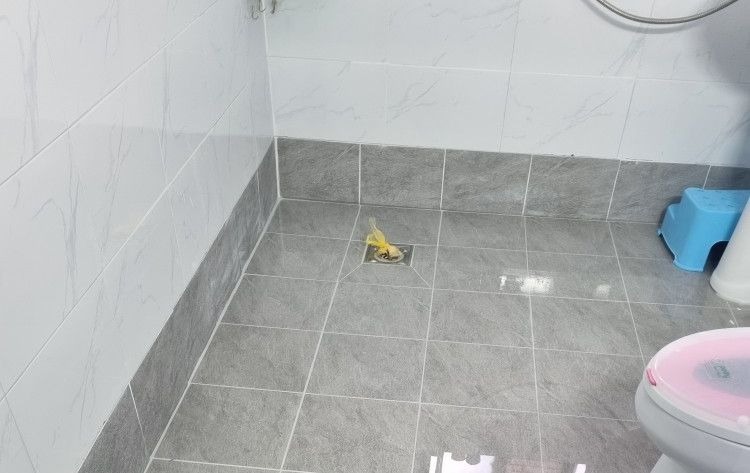

특히 아래 사진처럼..
드레인 하부에 두껑과 배구관이 제대로 물려 있지 않으면서, 백시멘트가 깨져 있다면, 물을 사용할 때 마다 상당히 많은 물이 타일 하부로 들어갈 수 있는 조건을 만들어 준다.
이런 경우는 일단 백시멘트로 구멍을 충실히 메워 주는 조치를 해야 한다.
이 문제를 근본적으로 해결하기 위해서는 이중배수를 해야 한다.
그에 안되면, 젖어 있는 사모래를 다 들어내고, 새로 다 설치를 해야 하는데, 그 역시 물이 고이는 원인을 제거한 것은 아니기에, 역시 수년 후에 다시 동일한 문제가 재발 할 수 있다.
[방수 자재의 선정]
실내 방수재로 안정적 실력을 인정 받고 있는 제품군은 수지계도막방수(주로 아크릴계 도막방수)가 있다. 다른 좋은 방수 제품도 많으나, 수지계가 가지고 있는 가장 큰 장점 중에 하나는 건조 속도가 빠르다는 점이다.
방수를 하고, 날이 좋으면 4시간, 좋지 않아도 8시간 후에는 타일 작업에 들어갈 수 있을 정도의 건조가 가능하다.
수지계 방수는 지금까지 (가나다 순)

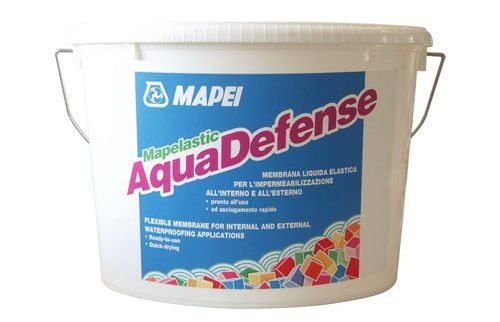

마페이 아쿠아디펜스

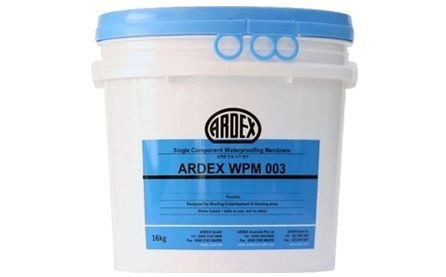

아덱스 WPM003

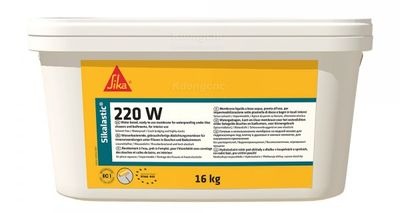

시카 씨카라스틱 220W
등이 있었으나, 2024년에 국내 쌍곰에서 동류인 제품이 출시되어 있다.

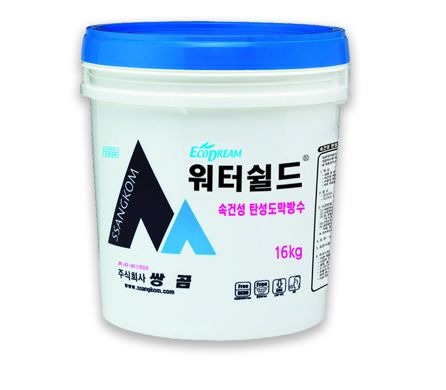

쌍곰 워터쉴드
즉 더 나은 제품도 있을 수 있으나, 후속 공정을 고려하면 딱히 다른 선택의 여지는 없다.
만약, 굳이 다른 것을 선택하고 싶다면 유일한 대안은 폴리머계 무기질탄성방수가 있다.
무기질방수의 가장 큰 단점은 탄성이 유기질에 비해 적다는 것 (약 절반 수준)이지만, 가장 큰 장점은 내부의 습기가 배출될 수 있다는 점이다.
그러므로 신축 건물에서 구조체 수분이 평형 함수율에 도달하지 못했거나, 누수가 있었던 화장실을 철거하고 다시 방수를 할 때, 습한 표면에도 방수를 할 수 있다.
또한 무기질이라서 타일 본드의 접착력도 매우 안정적이다.
대표적인 폴리머계 무기질 탄성도막방수는 (가나다 순)

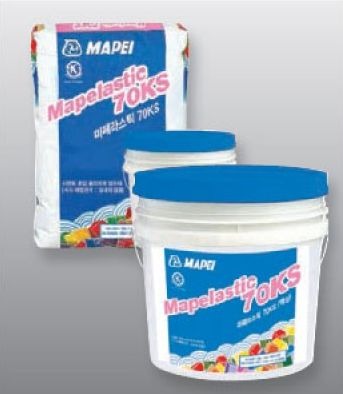

마페이 마페라스틱 70KS

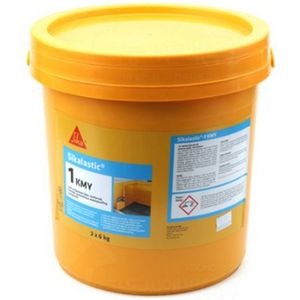

시카 씨카라스틱 1K
등이 있다. 국내 쌍곰 제품도 있으나 신율 정보를 찾을 수 없어서 배제를 하였다.
정리하자면...
바탕 콘크리트 표면이 충분히 건조(함수율 5% 미만)가 되었다면 수지계 도막방수를 사용하고, 그렇지 않다면 콘크리트 함수율 8% 정도가 될 때까지만 건조를 시키고 폴리머계 무기질 방수를 선택할 수 있다.
[바탕면의 정리]
우리나라 시장에서 가장 어려운 것 중에 하나인데..
절망적인 골조품질을 보완하려는 그 어떤 시도도 없다는 점이다.

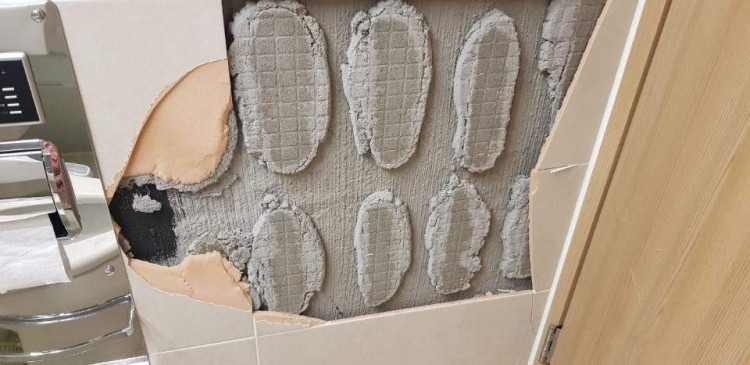

그로 인해 항상 타일은 떠발이로 시공이 되고, 탈락이 되어도 보수를 하려 오신 분들은 항상 전 시공자 탓만 한다. 잘못 붙였다고...
(참고로 떠발이 붙임을 할 때, 접착몰탈은 타일 면적의 80% 이상이어야 한다. 그러므로 위 사진에서 탈락의 여러 원인이 있겠지만, 일차적으로는 접착면적 부족이 원인이다.)
이 떠붙임 공법으로부터 벗어나는 것이 여러모로 좋기에, 그러기 위해서라도 바탕면의 수직/수평을 잡기 위한 작업이 되어야 한다.
그러나 이 것이 말처럼 쉬운 것은 아니다.
일단 몰탈 미장이 들어가는 순간 몰탈이 마를 때까지 방수작업을 할 수 없기에 48시간을 허송세월로 보내야 한기 때문이다.
그러므로 협회에서도 바탕면의 미장 작업을 강요하지는 않는다. 다만 그럼에도 불구하고, 울퉁불퉁하거나 곰보가 있거나 자갈이 드러나 있거나, 리모델링 시 철거한 표면의 이루말할 수 없이 지저분한 표면 정도는 갈아내거나, 깨내거나, 급결 몰탈로 발라 주거나 하는 정도의 작업은 꼭 해야 한다.

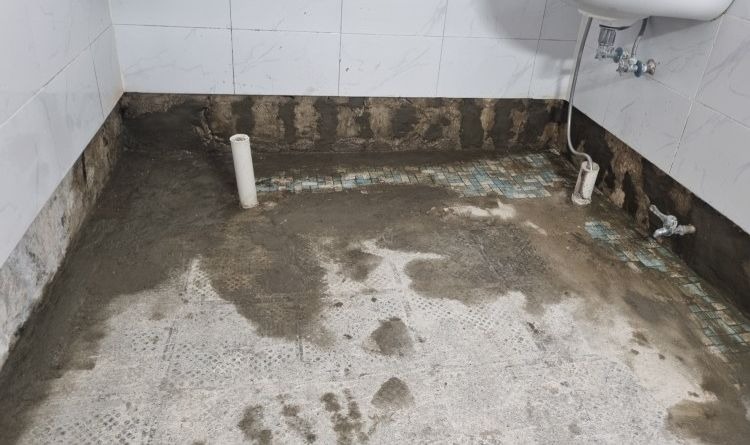

즉 아래와 같은 표면에 방수를 하는 것은.. 결국 누수가 재발되며, 지금의 돈을 나중에 들어오는 다음 집주인이 계속 나눠 내는 셈이며, 그 돈을 합하면 처음 잘하는데 들어간 비용의 몇배가 들어간다.
그 돈을 왜 내가 다 내야 해.... 라고 생각하는 분은, 역시 이 다음의 내용을 볼 필요는 없다.
다만, 급결몰탈이라고 할지라도 48시간은 지나야 방수 작업이 가능하다.
즉 철거+몰탈미장 후 최소 이틀은 그냥 말리는 시간이 필요하다. 그러므로 하루에 화장실 타일까지 끝내는 것이 얼마나 무모한 일인가를 이해해야 한다.
[방수층의 위치 결정]
우선 방수층을 어디에 둘 것인가를 먼저 결정해야 한다.

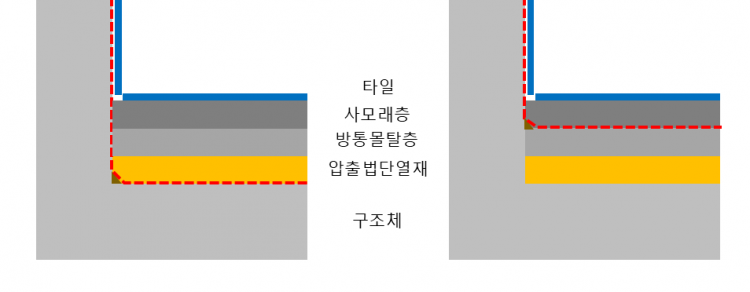

위에 언급한 바와 같이 방수층은 구조체 표면에 하는 것이 원칙이고, 그 다음은 난방을 위한 난방 파이프를 매립하고 타설하는 방통몰탈 상부에 할 수 있다.
즉, 두가지 중에 어디에 할 것인가를 정해 두고 시공에 들어가야 한다.
위/아래 두번의 방수를 하는 경우도 있는데, 큰 의미는 없으며, 협회의 추천은 구조체 표면에 하는 것이다.
[화장실 바닥 높이 결정]
화장실 바닥의 높이를 거실과 맞추고 건식으로 사용할 것인가, 다운 시켜서 실리퍼가 걸리지 않게 할 것인가를 결정해야 한다. 그래야 화장실 바닥에 들어갈 수 있는 재료의 구성과 두께를 결정할 수 있다.
최근에는 거실과 높이를 맞추는 집들도 많아 지고는 있으나, 아직까지는 거실 보다 내려서 슬리퍼가 걸리지 않기를 원하는 분들이 많다.
그러나 맞추려는 비율이 해마다 높아지고 있는 것도 사실이다.
이 부분은 누가 맞다라기 보다는 사용자의 취향이고, 점점 고단열,고밀화되어 가고 있는 형편이기에, 예전 처럼 맨발로 타일 바닥에 들어간다고 하더라도 큰 불쾌감이 없기에, 건식 사용도 한번 쯤 깊이 고민해도 될 만 하다. 거실과 높이를 맞추면 나이가 많이 들어도 큰 불편함이 없다는 장점이 있기 때문이다.
높이를 거실과 같게 할 경우 샤워실을 제외한 화장실 바닥은 당연하게 물걸레 정도로만 청소를 해야 한다. 물론 물을 부어서 청소를 해도 되지만, 자칫 거실로 물이 넘어갈 수도 있다.
즉 건식 화장실도 하부에 방수를 하는 것은 같다. 서양에서는 화장실 바닥 방수 자체를 하지 않는 경우도 있으나, 우리나라 생활 습관상 그건 쉽지 않다.
[이중 배수 고려]
이 글의 핵심이기도 한데...
화장실은 이중배수가 필수적으로 요구된다.
화장실은 타일의 시공을 위해서 사모래라는 것으로 바탕면을 잡게 된다.
몰탈 미장으로 할 경우 바탕면의 강도를 낼 수는 있지만, 물매를 잡기가 매우 어렵게 되기에, 모래가 많이 섞인 푸석 푸석한 건몰탈을 만들어서, 쇠흙손으로 쉽게 걷어낼 수 있도록 만들어서, 한 쪽부터 쭉 붙이고 덜어내면서 원하는 물매를 만들어 내기 용이하기 때문이다.
이 사모래는 푸석 푸석하기에 이 표면에 도막방수를 할 수 없다. 그래서 방수를 먼저 하고, 사모래를 깐 다음 타일을 붙이게 되는데, 문제는 사모래는 흡수율이 매우 높고, 공극이 커서 그 사이에 많은 물을 담을 수 있다는 점이다.

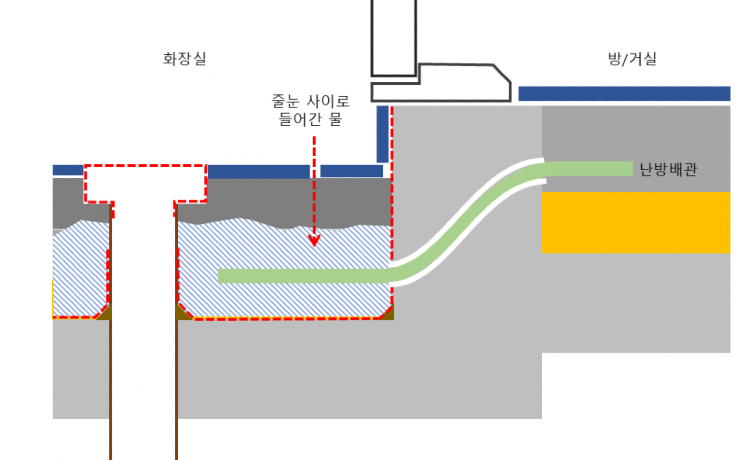

줄눈은 방수재가 아니기에, 줄눈 사이로 미세한 물이 들어가게 되고, 타일 하부로 내려간 물이 방수층에 갇혀 고여 있게 되며, 영원히 어디로 갈 곳이 전혀 없다.
다행히 들어간 물의 양이 증발되는 물의 양에 비해 작다면 하자로 이어지지는 않게 된다. 그러나 세월이 흘러서 줄눈의 상태가 점 점 좋지 않게 되면 들어가는 물이 양이 증발되는 물의 양보다 많이 질 수 밖에 없게 되면서, 타일 하부는 점차 물이 차오르게 된다.
이 차오른 물은, 냄새를 유발하고, 줄눈 사이에 물이 나오기도 하고, 화장실 앞의 마루를 변색시키기도 하는데, 방수턱을 넘으면 누수로 이어지는 결과를 초래한다.
해외 정보를 보면, 이 사모래 층 위에 방수를 하는 것을 볼 수 있고, 이를 근거로 우리나라도 그렇게 하려는 분들이 가끔 있는데 우리나라에서는 불가능하다.
영어권에서 이 사모래를 Screed 라고 하고, 사모래 작업을 Screeding 또는 Bedding 이라고도 한다.
해외의 사모래 작업과 우리나라 사모래 작업이 가지는 근본적인 차이는... 우리나라 사모래 작업이 너무 오래된 방식을 고수하고 있다는 점이다.
즉, 기술 기준이 없던 시절의 방식을 50년이 넘는 시간 동안 별다른 변화없이 유지하고 있는데 반해, 해외는 시대 흐름에 따른 기술 기준의 변화를 지속적으로 반영해 왔다는 점에 차이가 있다.
일단 해외 사모래 작업은 대략 아래와 같이 진행된다. <출처: 아덱스 교육용 영상>
맨 처음 시멘트물을 뿌려서 접착력을 높여 주고, 처음 부터 적절한 배합비를 맞춘 몰탈을 만드는데, 우리나라보다 물의 비율이 더 높다. 즉 더 단단한 몰탈을 만들 수 있다.
이 영상은 면적이 작아서 한번 배합한 것으로 계속 작업을 하지만, 몰탈층이 두껍거나 넓으면 중간 중간 물을 뿌리고 수평자로 두드리면서 표면을 단단히 만들어 가며 작업을 하는 것이 특징이다.
이 정도의 표면이 나온다면 이 위에 도막방수를 하는 것이 가능해지며, 바로 타일이 붙기 때문에 별도의 이중배수는 고려하지 않아도 된다.

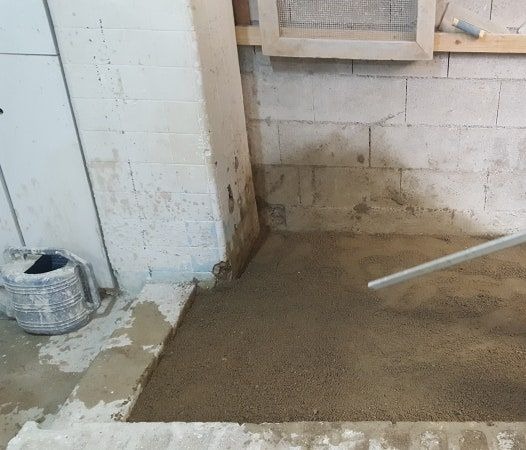

반면 우리나라는 (드물지만 처음의 시멘트 물을 바르지 않는 분도 있고), 모래 위에 시멘트 푸대를 바로 해체하고 대강 배합을 하고 작업을 하는 분도 있고, 심지어 물이 거의 없는 마른 배합으로 물매를 대략 잡은 후에, 표면에 물을 뿌려서 표면만 굳게 하는 분도 꽤 많다.
이 분들이 다 잘못되었다는 의미는 아니다. 그저 오래 전에 사라졌어야할 과거의 방법일 뿐이다.
우리나라 식의 작업은 표면의 강도는 대강 나올 수 있겠지만, 내부까지 동일한 강도는 나오지 않는다. 또한 내부 공극도 많아질 수 밖에 없다. 그래서 사모래층 위에 방수를 직접하는 것은 불가능하다.
여기에 대한 논의는 아래 글에 있었다.
https://www.phiko.kr/bbs/board.php?bo_table=z4_01&wr_id=62616
그러므로 이중배수는 필요하다.
[이중 배수 방법]
- 신축시
- 콘크리트 구조에서 2층 이상의 일반 층

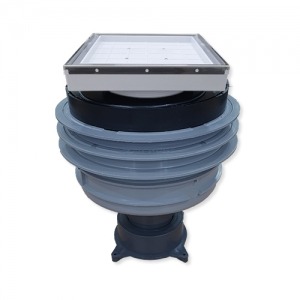

콘크리트 구조에서 2층 이상의 이중배수는 아래와 같은 제품을 사용하면 바로 적용이 가능하다.
원래 아파트 시장에서 이중배수를 목적으로 개발된 제품이어서 개별 구매가 불가능하였으나, 잡자재를 통해서 낱개로 구입이 가능해 졌다.
https://jabjaje.com/goods/goods_view.php?goodsNo=1000000343
슬라브 콘크리트 타설시 이 제품을 매립하면 쉽게 이중배수를 구현할 수 있다.
다만 기초와 같이 그 두께가 200mm 를 넘어가면, 이 제품의 고정이 어렵기 때문에 아래의 '배수구를 2개 이용하는 방법'으로 해야 한다.
- 신축의 기초슬라브에서의 이중배수와 건식구조, 그리고 리모델링 시의 이중배수
리모델링을 할 경우는 위와 같은 제품을 사용할 수 없다.
그러므로 다음과 같은 방법으로 해야 한다.

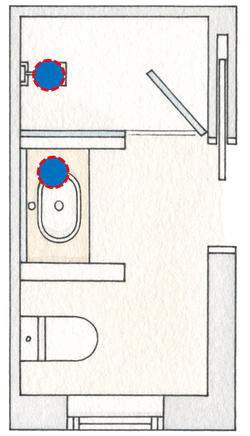

대개의 화장실 구성이 아래와 같다고 보면.. 바닥 배수구는 표시된 것과 같이 두개가 있다.
이 중에서 세면대 하부에 있는 배수구를 사용하지 않는 것이다. 즉 바닥 배수구는 샤워공간에 있는 배수구만 사용을 하는 셈이다.
이 사용하지 않게 되는 배수구의 배관을 방수층에 잘라서 그 배관을 통해 하부 물이 빠지도록 하는 것이다.

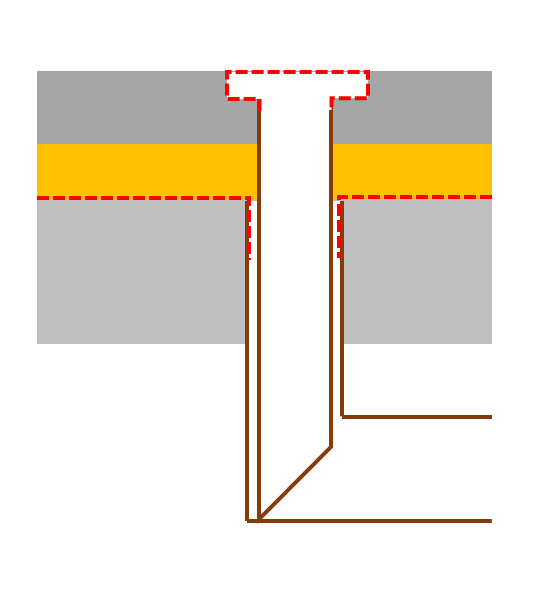

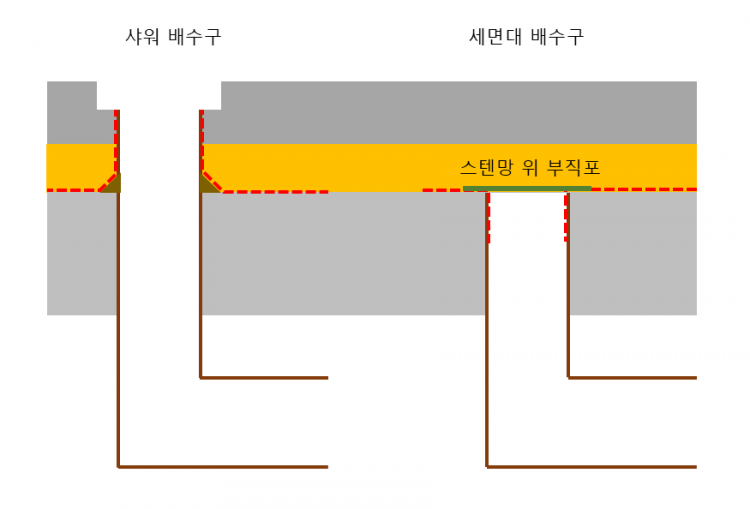

이를 그림으로 그리면 아래와 같은 개념이 된다.
이 때, 작업 중 몰탈 등의 이물질이 배수구로 들어가지 않도록, 배수구 위에는 스텐망과 부직포를 깔아 주어야 한다.
관련된 질문/답변 사례
https://www.phiko.kr/bbs/board.php?bo_table=z4_01&wr_id=70057
번외의 이야기이지만, 이 처럼 방수층 높이에서 배수관을 잘라서 방수를 할 경우, 맨 위에 설명한 것 처럼, 배수관을 방수가 감아 올리는 식이 아닌, 배관 내부를 감싸는 식으로 방수가 되어야 한다.
치켜 올리는 것도 그렇지만, 내려 감는 것도 콘크리트와 PVC 배관 사이가 이질재의 접합부이기 때문에, 가장 취약한 부위일 수 밖에 없다.
그러므로 이 부분은 과하다 싶을 정도로 신경써서 방수를 해야 한다.

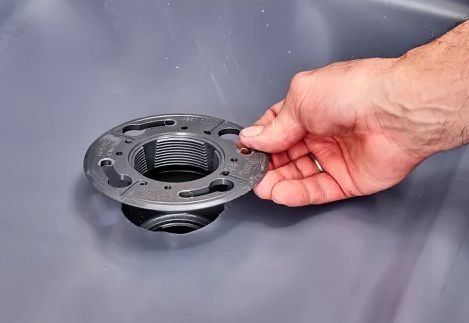

해외 시장은 이런 이질재의 접합부 처리를 위한 전용 드레인이 개발된지 오래 되었다.
그 것도 각 방수제품에 맞는 여러 제품이 존재를 한다.
이런 기초적인 제품 조차 없는 것이 우리나라 방수 시장이다.
그리고 불행히도 이런 제품을 직구해서 구매를 하는 것도 어렵다. 우리나라 PVC 배관과 규격이 맞지 않기 때문이다.
- 리모델링시 배수구가 하나 밖에 없거나, 샤워가 아닌 욕조가 있을 경우
이 때는 하나의 배수구로 이중배수를 만드는 차선의 방법을 선택 해야 한다.
만약 바닥 배수구의 구경이 75A 라면 그 속에 65A 를 넣고, 만약 50A 라면 그 속에 40A 배관을 넣는 방식이다.
그래서 하수관의 지름 차이를 이용해서, 이중 배수를 하게 된다.
안쪽에 끼어 지는 배관은 작업 중 하부로 떨어지지 않도록, 아래를 사선으로 절단하여 맨 아래까지 밀어 내리고, 상단을 필요 높이에 맞게 절단을 하면 무리가 없다.
여기에 대한 논의는 아래에 있었다.
https://www.phiko.kr/bbs/board.php?bo_table=z4_01&wr_id=66868
[기타 화장실 방수 시공 관련 몇가지 사항]
가. 타일의 접착
- 접착의 원리
타일이 장기간 탈락하지 않고 붙어 있는 것은 이론적으로 바탕면 - 본드 - 타일로 이어지는 접합면에 접착을 방해하는 이물질이 없이 접착되는 것이 중요하다. 그래서 가장 우선되는 것이 바탕면의 청소라고 봐야 한다.
이 것이 현장의 상황에서 쉽지 않기에, 건축 기술은 크게 두가지 방향으로 발전을 해왔다.
하나는 프라이머의 개량, 또 다른 하나는 타일면과 바탕면 모두 접착몰탈을 바르는 방식이다.
그러나 프라이머도 돈이고, 타일면과 바탕면 모두 접착몰탈을 바르는 것도 돈인데.. 문제는 인건비가 계속 올라가면서 이 양쪽 모두 접착몰탈을 바르는 것을 생략하는 현장이 늘어나게 되면서 탈락의 문제가 발생을 하게 되었다.
이 문제를 프라이머로 해결될 수 있다고 보았는데, 결국 그게 해법이 아니라는 것이 과학적으로 규명이 된다.
즉, 바탕면 또는 타일면 어느 한쪽에만 접착몰탈을 바르면 탈락이 되는 이유는...

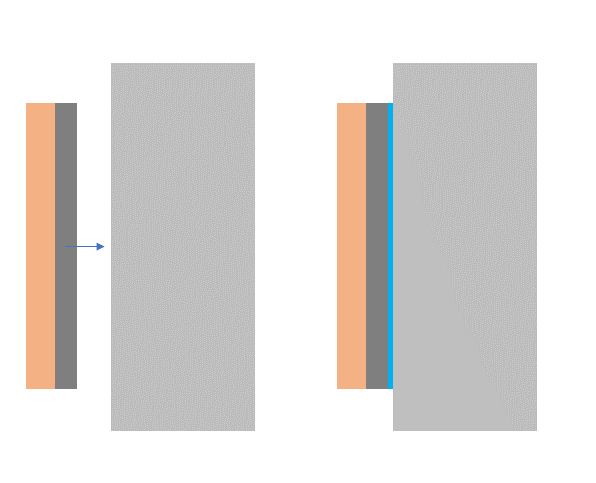

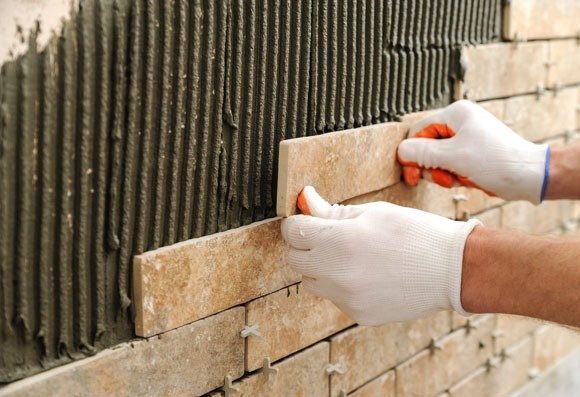

아래와 같이 압착을 할 때, 접착몰탈 속의 수분이 모세관현상으로 접착몰탈 표면으로 올라오는 현상과 내부의 공기가 빠져 나오면서 표면에 공기구멍 (에어포켓)이 생기기 때문이다. 즉 접착몰탈이 붙어야 하는데, 표면에 얇은 수막과 공기층이 형성되면서 접착력을 상실하게 된 결과이다.
이 부분은 타일 뒤면에만 바르든, 바탕면에만 바르든 같은 결과라고 봐야 한다.
즉 문제의 시작은... 타일면과 바탕면 모두 접착몰탈을 발라야 한다는 규정이 잘 지켜지지 않으면서 생긴 것이라고 볼 수 있다.
- 요철쇠흙손의 필요성

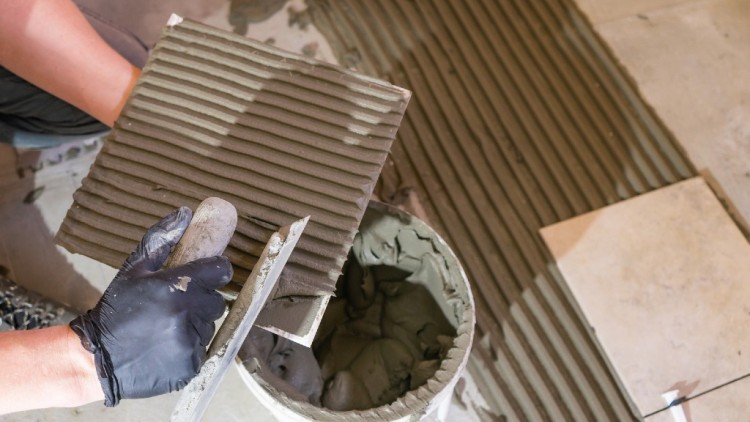

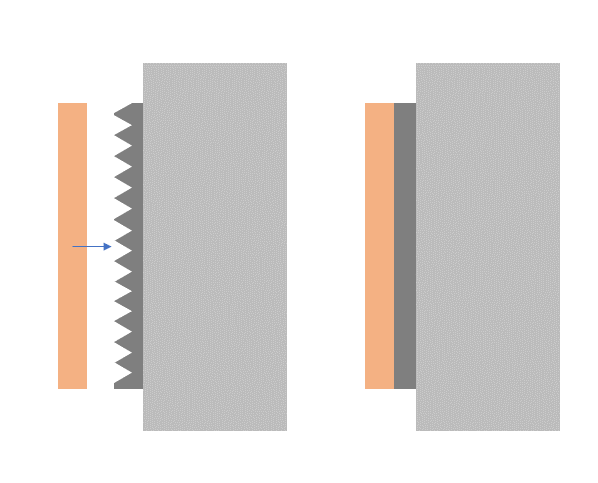

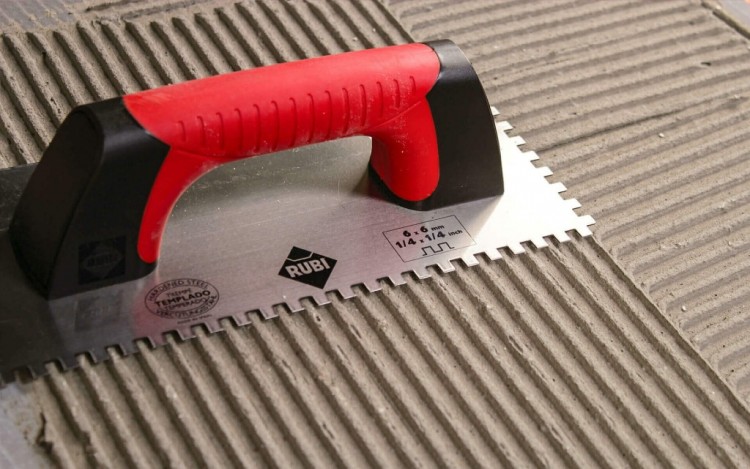

그래서 개발이 된 것이 요철쇠흙손(Notched Trowel) 이다.
이 것이 접착력을 높히는 원리는.. 표면에 요철이 있어서 타일을 압착할 때, 표면으로 올라오는 수분과 공기가 (요철 부위가 뭉게지면서) 다시 접착몰탈 속으로 스며들 수 있도록 고안된 것이다.
- 시방서
그래서 시방서에도 그냥 직각으로 눌러서 접착하지 말고, 좌우로 비틀면서 압착을 하라고 나와 있는 이유이기도 하다. 그래야 표면의 수막과 공기구멍이 제대로 뭉게질 수 있기 때문이다.
물론 이 요철을 타일 뒷면에서 낼 수 있다면 이론적으로 결과는 같다.
다만 그게
가. 속도가 느리고
나. 숙련도에 따라 타일의 전면에도 접착몰탈이 붙을 수 있고,
다. 깊은 골을 내기도 어렵고
라. 작은 타일은 작업 자체가 어렵다는 점도 있지만,
마. 결정적으로 접착몰탈의 손실이 커지게 된다.
이 모든 것이 비용이고 공사비와 연관이 있기에... 그래서 바탕면에 요철을 내는 것이 표준으로 굳어지게 되었다.
- 관련 규정
바탕면에 접착몰탈을 바르고, 여기에 요철쇠흙손으로 골을 내는 것이 올바른 방법이라고 정의된 규정은 대략 아래와 같다.
규정 마다 "표준"으로 정한 것이 있고, "권장"으로 표현된 것의 차이는 있음.
ANSI A108 (American National Standards Institute) - 권장
TCNA Handbook (Tile Council of North America) - 표준
ISO 13007 Ceramic tiles - Grouts and adhesives - 권장
CTEF (Ceramic Tile Education Foundation) - 표준
EN 12004-1 Adhesives for tiles - 표준
BS 5385 (British Standard for Wall and Floor Tiling) - 권장
- 뒷면바름
그럼에도 불구하고, 지금도 대형타일은 타일면에도 얇게 접착몰탈을 바르도록 권고하고 있다.
이를 영어권에서는 Back-Buttering 이라고 표현한다.
특히 난방을 하는 바닥 타일인 경우, 대형타일과 더불어 이 뒷면바름을 "매우 강하게" 권고 하고 있다.
또한 난방을 하는 바닥의 타일에는 탄성줄눈을 사용해야 한다.
- 요철쇠흙손 크기
참고로 타일 크기에 따른 요철쇠흙손의 골 크기 권장 사항은 아래와 같다.
작은 타일 (100 x 100mm 이하)
홈 크기: 6mm x 6mm
타입: V형 또는 U형
중형 타일 (200 x 200mm 이하)
홈 크기: 6mm x 10mm 또는 6mm x 12mm
타입: U형 또는 사각형
대형 타일 (200 x 200mm 이상) 또는 모든 외부타일
홈 크기: 12mm x 12mm 또는 19mm x 19mm
타입: 사각형 또는 U형
특대형 타일 (300 x 300mm 이상)
홈 크기: 19mm x 19mm 또는 25mm x 25mm
타입: 사각형
- 절망적 골조 품질에서의 타일 접착
우리나라는 골조품질이 거의 절망적이기에....
위에 언급한 것과 같이 바탕면에 접착몰탈을 바르는 것이 더 좋지 않은 결과로 이어질 수 있다.
오차 범위의 허용치를 넘어가고 있는 현장이 전국의 거의 모든 현장이라고 봐도 무방한 우리나라의 현실에서 바탕면에 요철쇠흙손으로 면을 만들 경우 마감면의 평활도를 도저히 만들어 낼 수 없기에, 자칫 하다가는 일부분만 붙어 있고 뒤가 떠있는 타일이 될 수 있기 때문이다.
그래서 타일 뒷면에 몰탈을 두껍게 발라서 눌러 붙이는 방식이 유효할 수 있기도 하고, 어찌 보면 이런 밑도 끝도 없는 현실에서 타일작업하시는 분들이 그나마 건전한 방식을 고민한 결과라고 볼 수도 있다.
그래야 타일 뒷면에 최대한 몰탈의 두께를 확보해야 눌러 붙일 수도 있고, 평활도도 맞추면서 그나마 탈락으로 부터 안심할 수 있기 때문이다.
또한 거기에 더해서 계절별 온도/풍속 등에 따른 오픈타임의 조절을 현장에 계신 분들이 숙지를 하고 일을 할 수 있는 사회적 기반도 거의 없는 것이 현실인지라...
그러므로 이는 꼭 타일만의 문제도 아니다. 우리나라 현장은 근본적 해결은 도외시 하고 그 뒤의 모든 문제를 마감 공사하시는 분들께 전가를 하고 있는 시장이기에 그렇다.
그러므로 바탕면에 접착몰탈을 바르는 것이 올바른 방법이고, 정의된 규정이기
블로그 글
