옥상 활용, 어디까지 합법이고 어디부터 불법일까?

옥상에 지붕 하나 올렸을 뿐인데 왜 문제가 될까

옥상은 참 애매한 공간입니다.

그냥 두기에는 아깝고, 조금만 꾸미면 테라스처럼 쓸 수 있을 것 같습니다.

파라솔 하나 놓고, 데크를 깔고, 식물을 키우고, 여기에 지붕까지 덮으면 작은 루프탑 공간이 완성될 것 같죠.

하지만 옥상은 법적으로 생각보다 예민한 공간입니다.

“내 건물 옥상인데 내가 쓰는 게 왜 문제냐”라고 생각할 수 있지만, 건축법에서는 지붕, 기둥, 벽, 면적, 높이, 용도, 구조 안전까지 함께 봅니다.

특히 옥상에 무언가를 설치할 때 가장 중요한 기준은 이것입니다.

비와 눈을 막는 지붕이 있는가.

기둥이나 벽이 있는가.

사람이 머무는 공간처럼 쓰이는가.

기존 건물의 면적, 층수, 높이를 늘리는 결과가 되는가.

이 네 가지를 보면 대략적인 방향이 잡힙니다.

옥상에서 가장 위험한 것은 ‘지붕’입니다

옥상 활용에서 가장 많이 걸리는 부분은 지붕입니다.

건축법상 건축물은 기본적으로 “지붕과 기둥 또는 벽이 있는 것”을 기준으로 판단합니다. 그리고 거실은 거주, 집무, 작업, 집회, 오락 등 사람이 머무는 용도로 쓰이는 방을 말합니다.

그래서 옥상에 단순히 의자나 화분을 놓는 것과, 그 위에 고정식 지붕을 덮는 것은 전혀 다른 문제가 됩니다.

지붕이 생기는 순간 그 아래 공간은 비와 눈을 피할 수 있는 공간이 됩니다.

여기에 벽이나 기둥, 가구, 냉난방, 조명까지 들어가면 행정청 입장에서는 “이건 그냥 옥상이 아니라 사용 가능한 실내 공간 아닌가?”라고 볼 수 있습니다.

즉, 옥상에서 불법 여부를 가르는 첫 번째 기준은 대체로 지붕이 있느냐 없느냐입니다.

옥탑이라고 다 괜찮은 것은 아닙니다

많은 분들이 옥상에 작은 구조물을 만들면서 “이 정도는 옥탑이니까 괜찮겠지”라고 생각합니다.

하지만 옥탑도 기준이 있습니다.

건축법 시행령에서는 승강기탑, 계단탑, 망루, 장식탑, 옥탑 등 옥상 부분이 일정 요건을 충족하면 층수에 산입하지 않는 규정을 두고 있습니다. 대표적으로 해당 옥상 부분의 수평투영면적 합계가 건축면적의 8분의 1 이하인 경우가 언급됩니다. 다만 이는 계단탑, 승강기탑 같은 기능적 옥상 구조물에 관한 기준이지, 마음대로 방이나 창고를 만들어도 된다는 뜻은 아닙니다.

쉽게 말하면 이렇습니다.

옥상에 있는 작은 구조물 = 무조건 합법이 아닙니다.

8분의 1 이하 = 무조건 거실이나 창고로 사용 가능도 아닙니다.

면적이 작더라도 사람이 머무는 실내 공간처럼 쓰면 문제가 될 수 있습니다.

비닐하우스는 합법일까?

옥상에 비닐하우스를 설치하는 경우도 있습니다.

식물을 키우는 온실처럼 보이면 괜찮을 것 같지만, 이것도 목적과 규모, 위치에 따라 달라집니다.

건축법 시행령상 가설건축물에는 농업·어업용 비닐하우스, 고정식 온실, 간이작업장 등이 포함될 수 있습니다. 특히 도시지역 중 주거지역·상업지역·공업지역에 설치하는 농업·어업용 비닐하우스 중 연면적 100㎡ 이상인 것은 가설건축물 신고 대상에 포함됩니다.

문제는 실제 사용 방식입니다.

정말 식물을 키우는 온실이라면 검토 여지가 있지만, 그 안에 소파를 놓고, 창고처럼 쓰고, 사람이 쉬는 공간으로 사용한다면 이야기가 달라집니다.

겉모습은 비닐하우스여도 실제로는 옥상방, 창고, 휴게실처럼 쓰이면 위법 소지가 커집니다.

파라솔과 텐트는 비교적 안전할까?

파라솔, 접이식 텐트, 캠핑용 타프처럼 임시로 설치했다가 걷어내는 물건은 상대적으로 위험이 낮습니다.

예를 들어 하루 정도 행사나 휴식을 위해 텐트를 쳤다가 철거하는 정도라면 일반적인 건축물로 보기 어렵습니다.

하지만 옥상에 항상 설치해두고, 프레임을 고정하고, 내부를 생활공간처럼 꾸민다면 이야기가 달라집니다.

핵심은 상시성입니다.

잠깐 쓰는 임시 설치물인지, 계속 남아 있는 고정 구조물인지가 중요합니다.

또 실제로 사람이 점유해서 사용하는 공간인지도 함께 봅니다.

옥상 캠핑 감성은 좋지만, 고정식 글램핑 구조물처럼 만들어두는 순간 법적 리스크가 생깁니다.

렉산이나 폴리카보네이트 지붕은 특히 조심해야 합니다

옥상에서 가장 흔히 보는 것이 렉산 지붕입니다.

투명하니까 괜찮지 않을까 생각하는 분들도 많습니다.

하지만 법적으로 중요한 것은 투명한지 불투명한지가 아닙니다.

중요한 것은 비와 눈을 막는 지붕 역할을 하느냐입니다.

폴리카보네이트, 렉산, 유리, 판넬 등 재료가 무엇이든 실질적으로 지붕 역할을 하면 바닥면적이나 건축면적 산정 문제가 생길 수 있습니다. 건축법 시행령에서도 벽이나 기둥 등 구획이 있는 부분은 바닥면적 산정 대상이 될 수 있고, 벽·기둥 구획이 없는 건축물도 지붕 끝부분을 기준으로 바닥면적을 산정하는 규정을 두고 있습니다.

그래서 옥상에 고정식 렉산 지붕을 덮는 것은 매우 조심해야 합니다.

단순 차양이라고 생각하고 설치했지만, 실제로는 지붕으로 판단될 수 있습니다.

가변형 파고라는 괜찮을까?

요즘 많이 설치하는 것이 전동 가변형 파고라입니다.

루버가 열리고 닫히고, 비가 오면 닫아서 지붕처럼 쓰고, 날씨가 좋으면 열어두는 방식입니다.

겉으로 보면 “접히니까 지붕이 아니다”라고 주장할 수 있을 것 같습니다.

하지만 이 부분은 지자체별 판단이 갈릴 수 있습니다.

완전히 개방되는 구조인지, 닫았을 때 지붕 기능을 하는지, 상시적으로 닫아두는지, 하부 공간을 어떻게 사용하는지에 따라 달라질 수 있습니다.

특히 아래에 테이블, 소파, 조명, 난방기까지 갖춰두면 “이건 단순 차양이 아니라 점유 가능한 공간”으로 해석될 가능성이 있습니다.

가변형이라고 해서 무조건 안전한 것은 아닙니다.

태양광 패널 아래 공간은 어떻게 봐야 할까?

옥상에 태양광 패널을 설치하는 경우도 많습니다.

태양광 패널은 기본적으로 설비의 성격이 강합니다.

그 자체가 에너지 생산을 위한 시설이라면 일반적인 옥상방과는 다르게 볼 여지가 있습니다.

하지만 문제는 그 아래 공간입니다.

태양광 패널을 높게 세우고, 그 아래에 소파나 테이블을 두고, 휴게공간처럼 꾸미면 행정청은 실제 이용 형태를 볼 수 있습니다.

즉, 설비 때문에 생긴 빈 공간을 잠깐 활용하는 정도와, 의도적으로 거실처럼 꾸미는 것은 다릅니다.

태양광 패널 자체보다 중요한 것은 그 하부 공간을 어떤 용도로 쓰고 있느냐입니다.

정자와 파고라는 조경시설로 볼 수 있을까?

옥상에 정자나 파고라를 설치하는 경우도 있습니다.

이 부분은 흥미롭습니다.

정자나 파고라는 경우에 따라 조경시설로 볼 수 있는 여지가 있기 때문입니다.

국토교통부 조경기준에서는 조경시설을 파고라, 벤치, 환경조형물, 정원석, 휴게·여가·수경·관리 시설 등 조경과 관련해 설치되는 시설로 설명합니다.

다만 정자가 무조건 조경시설로 인정되는 것은 아닙니다. 국토교통부 법령해석에서도 정자를 건축물로 볼지 조경시설물로 볼지는 구조, 규모, 설치목적, 이용형태, 기존 조경과의 유기적 연계성 등 현장 상황을 종합적으로 검토해 허가권자가 판단할 사항이라고 설명합니다.

즉, 작은 파고라나 정자가 조경계획 안에서 자연스럽게 배치되면 인정 가능성이 있지만, 벽이 생기고, 문이 달리고, 실내처럼 닫힌 공간이 되면 건축물로 볼 가능성이 커집니다.

여기서 중요한 것은 디자인입니다.

정말 조경시설처럼 보이는지, 아니면 옥상에 별도의 방을 하나 만든 것처럼 보이는지가 판단에 영향을 줄 수 있습니다.

방수 목적의 덧지붕은 괜찮을까?

오래된 단독주택이나 다가구주택 옥상에서 흔히 볼 수 있는 것이 방수 목적의 덧지붕입니다.

평지붕에서 누수가 반복되다 보니, 옥상 전체를 경사지붕처럼 덮어버리는 방식입니다.

실제로 지방이나 노후 주택가에서 많이 볼 수 있습니다.

하지만 “방수 목적”이라고 해서 무조건 괜찮은 것은 아닙니다.

기존 건물 위에 지붕을 새로 만들면 높이가 증가할 수 있고, 내부에 사용할 수 있는 공간이 생길 수 있습니다. 건축법 시행령상 증축은 기존 건축물이 있는 대지에서 건축면적, 연면적, 층수 또는 높이를 늘리는 것을 의미하므로, 덧지붕도 규모와 형태에 따라 증축 검토 대상이 될 수 있습니다.

특히 덧지붕 아래 공간을 장독대, 창고, 휴게공간처럼 사용하면 단순 방수시설이라고 보기 어려워질 수 있습니다.

누수 때문에 꼭 필요하다면, 임의 시공보다는 건축사와 상의해서 신고나 허가 가능성을 먼저 확인하는 것이 안전합니다.

“걸리면 벌금 내면 되지”가 위험한 이유

예전에는 불법 증축을 해놓고 이행강제금을 내면서 버티는 경우도 있었습니다.

하지만 지금은 리스크가 훨씬 커졌습니다.

위반건축물은 민원, 현장점검, 항공사진 등으로 적발될 수 있습니다. 적발되면 시정명령과 이행강제금 문제가 생기고, 영리 목적 위반이나 반복 위반의 경우 지자체 조례에 따라 가중 부과될 수 있습니다. 국토교통부 법령해석에서도 영리 목적 위반, 허가나 신고 없는 신축·증축, 반복 위반 등에 대한 이행강제금 가중 취지를 설명하고 있습니다.

더 큰 문제는 사고입니다.

불법으로 만든 옥상 구조물에서 화재, 추락, 붕괴, 누수, 인명사고가 발생하면 단순 행정처분으로 끝나지 않을 수 있습니다.

특히 임대용 건물, 다가구, 다세대, 근린생활시설처럼 다른 사람이 사용하는 건물이라면 책임이 훨씬 커집니다.

옥상 불법 증축은 당장 공간을 더 얻는 것처럼 보이지만, 장기적으로는 건물 전체의 리스크가 됩니다.

옥상 활용 전 반드시 확인해야 할 것

옥상을 꾸미기 전에 먼저 확인해야 할 것은 디자인이 아닙니다.

첫 번째는 기존 허가도면입니다.

옥상에 이미 계단탑, 물탱크실, 옥탑, 조경면적 등이 어떻게 잡혀 있는지 봐야 합니다.

두 번째는 건폐율과 용적률 여유입니다.

옥상에 구조물을 올렸을 때 면적에 산입되면 법정 한도를 초과할 수 있습니다.

세 번째는 높이 제한입니다.

대지 조건, 일조권, 사선 제한, 지구단위계획, 경관지침 등에 따라 옥상 구조물이 문제가 될 수 있습니다.

네 번째는 구조 안전입니다.

옥상은 원래 추가 하중을 전제로 설계되지 않은 경우도 많습니다.

데크, 흙, 화분, 수조, 수영장, 지붕, 태양광, 파고라가 들어가면 하중이 크게 늘어날 수 있습니다.

다섯 번째는 관할 구청의 해석입니다.

옥상 구조물은 현장 상황과 지자체 판단이 중요합니다. 같은 모양이라도 지역, 용도지역, 규모, 설치 목적에 따라 결과가 달라질 수 있습니다.

결론: 옥상은 ‘덮는 순간’ 법적 검토가 필요합니다

옥상은 좋은 공간입니다.

잘 활용하면 작은 정원이 될 수도 있고, 휴게공간이 될 수도 있고, 건물의 가치를 높이는 루프탑이 될 수도 있습니다.

하지만 법적으로는 매우 조심해야 합니다.

의자, 화분, 조명처럼 이동 가능한 요소는 비교적 부담이 적습니다.

하지만 고정식 지붕, 벽, 기둥, 렉산, 가변형 파고라, 정자, 방수 덧지붕, 컨테이너, 글램핑 구조물처럼 공간을 만들기 시작하면 이야기가 달라집니다.

옥상 활용의 핵심은 간단합니다.

지붕을 덮으면 건축이 될 수 있습니다.

가구를 넣으면 거실처럼 보일 수 있습니다.

계속 두면 임시가 아니라 고정 구조물로 볼 수 있습니다.

남에게 임대하거나 영업에 쓰면 리스크가 훨씬 커집니다.

옥상을 제대로 쓰고 싶다면, 먼저 합법적으로 쓸 수 있는 선을 확인해야 합니다.

그다음에 디자인을 해야 합니다.

예쁜 옥상보다 중요한 것은 문제없는 옥상입니다.

#옥상활용 #옥상인테리어 #옥상증축 #불법건축물 #위반건축물 #가설건축물 #옥상파고라 #옥상정자 #렉산지붕 #건축법 #건축사 #건물관리 #루프탑디자인

건물의 첫인상을 완성 짓는 외벽 마감재는, 선택에 따라 집의 분위기뿐 아니라 유지관리 비용과 내구성, 나아가 주택의 가치에도 큰 영향을 줍니다. 또한 외벽은 비·바람·자외선·온도 변화에 가장 먼저 노출되는 부위이기 때문에, 올바른 자재 선택은 구조체와 내부 공간을 보호하는 ‘외피 성능’과도 직결됩니다.

그렇다면 내 집에 잘 어울리면서도 가격과 내구성을 만족하는 외장재는 무엇일까요?

이번 글에서는 주택에서 흔히 쓰이는 외장재를 금속재, 석재/조적, 목재, 도장/미장재까지 각각의 성격과 장단점, 선택 시 주의점을 정리해 보겠습니다.

외장재 고르기 전에 꼭 보는 5가지

외장재는 “재료 이름”보다 시공 방식과 디테일이 결과를 좌우합니다.

1. 기후/입지: 해안(염분), 산지(결빙·해빙), 도심(오염)

2. 비를 맞는 방향: 바람길·강우 방향, 처마 길이, 입면 분절

3. 벽체 구성: 단열 방식, 통기층(레인스크린) 계획 여부

4. 디테일: 창 주변·코너·하부 물끊기·이음부·실란트 계획

5. 유지관리 주기: 세척, 재도장, 실란트 교체 등

6. 법규: 층수·높이·용도에 따라 불연/준불연 요구가 생길 수 있음

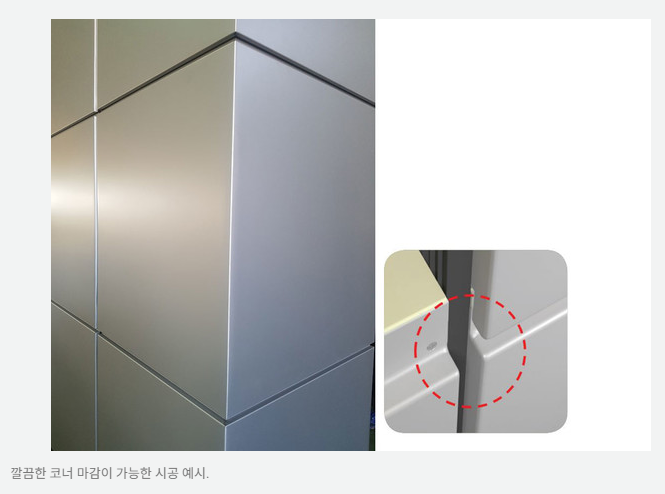

1. 금속(금속패널/징크 계열)

금속은 주택 디자인에 차가운 세련미를 주는 재료입니다. 건축물에 사용되는 금속패널 종류는 다양하지만, 주거용 건축물에는 가격과 시공성 영향으로 쓰이는 금속 외장재가 많지 않은 편입니다.

주택에서 흔히 “징크(zinc)”라고 부르는 금속재가 많이 쓰이는데, 국내에서는 아연 제품이 아니더라도 비슷한 형상/공법의 금속제품을 통칭해 “징크”라고 부르는 경우도 있습니다. 금속재는 모던하고 정돈된 느낌을 주며, 석재나 조적류 마감재와 조합하면 현대적이면서도 내추럴한 분위기를 만들 수 있습니다.

주로 쓰이는 소재로는 스테인리스, 오리지널 징크, 알루미늄(코팅) 패널, ‘리얼징크(칼라강판)’로 불리는 철판계 패널, 코르텐 강판 등이 있습니다.

– 알루미늄 / 티타늄 / 스테인리스

(알루미늄)

(티타늄)

(스테인리스)

(컬러스테인리스)

(스테인리스 베리케이트)

– 오리지널 징크(티타늄 아연판)

오리지널 징크는 일반적으로 고순도 아연에 티타늄·구리·알루미늄 등을 소량 합금해 만든 제품으로, “티타늄 아연판”이라고도 합니다. 수입 제품이 많아 가격대는 높은 편이지만, 내구성과 재료감 때문에 선호됩니다. (대표적으로 EL 징크, ZM 징크, VM 징크 등으로 소개되는 경우가 많습니다.)

장점

• 표면 질감이 고급스럽고, 시간이 지나며 자연스러운 느낌이 생깁니다.

• 재료감이 확실해 “금속 외장”의 완성도가 좋게 나오는 편입니다.

주의/관리 포인트

• 금속 외장은 “재료”보다 시공 디테일(통기층, 이음부, 물끊기)이 성패를 좌우합니다.

• 코너/창 주변, 지붕·벽체 접합부 디테일이 약하면 누수 리스크가 커집니다.

Museum Ludwig(뮤지엄 루드비히) / 쾰른, 독일

Vitra Design Museum(비트라 디자인 뮤지엄)

Museum Ludwig(뮤지엄 루드비히) / 쾰른, 독일

– 알루미늄 징크(알루미늄 코팅 패널)

알루미늄에 도장 또는 코팅을 적용한 패널로, 오리지널 징크 대비 상대적으로 가격 부담이 낮은 편이라 선택되는 경우가 있습니다. 알루미늄은 공기 중에서 산화피막이 형성되어 부식 저항성이 비교적 좋고, 소재가 가벼워 시공성과 하중 부담이 적다는 장점이 있습니다.

장점

• 가벼워 시공성이 좋고, 구조 부담이 비교적 적습니다.

• 코팅 품질에 따라 색상 선택 폭이 넓습니다.

주의/관리 포인트

• 외부 충격에 약한 편이라 시공·운반·현장 보관 과정에서 흠집이 생기기 쉽습니다.

• 이음부·고정 방식이 부족하면 열팽창으로 들뜸/소음이 생길 수 있습니다.

– 리얼징크(칼라강판/철판계 패널)

리얼징크는 흔히 칼라강판이라고도 하며, 철재 패널에 도장 또는 코팅을 입힌 제품입니다. 외형이 “징크 느낌”과 비슷해 상업적으로 리얼징크라고 부르는 경우가 있으나, 재료 특성은 오리지널 징크와 다르게 철판계 금속마감재로 이해하는 것이 정확합니다.

장점

• 비교적 가격 접근성이 좋고, 제품 선택 폭이 넓습니다.

• 시공 방식이 단순한 편이라 공기가 안정적인 편입니다.

주의/관리 포인트

• 철 기반이므로 절단면·스크래치·시공 불량 부위에서 부식(녹) 리스크가 있습니다.

• 외벽 디테일(물끊기/실란트/통기)이 약하면 수명이 짧아질 수 있습니다.

– 코르텐 강판

코르텐 강판은 시간이 흐를수록 표면이 변화하며 깊이 있는 질감이 생기는 것이 특징입니다. 대기 부식에 대한 저항성을 가진 합금 강판으로, 주변 풍경과 어우러지며 시간이 지날수록 자연스러운 외관을 만드는 데 장점이 있습니다.

장점

• 시간이 지날수록 재료감이 깊어져 “완성되는 외벽” 느낌을 줍니다.

• 강한 질감과 색감으로 포인트 마감에 효과적입니다.

주의/관리 포인트(중요)

• 초기에는 **녹물(오염수)**이 떨어져 바닥/석재/도장면을 오염시킬 수 있어 물끊기·배수 디테일이 필수입니다.

• 주변 마감재(밝은 석재, 밝은 도장 등)와 조합 시 오염 대비가 필요합니다.

 Barclays Center(바클레이스 센터) / 뉴욕 브루클린

2. 석재(화강석/인조석/벽돌/세라믹 사이딩 등)

석재는 목재와 함께 오랜 시간 건축에서 가장 많이 사용된 자재 중 하나입니다. 자연에서 온 재료를 가공해 쓰는 만큼 주변 환경과의 어울림이 좋고, 안정감과 고급스러움을 만들기 유리합니다. 주택에서 많이 활용되는 석재 계열로는 화강석, 인조대리석(인조석), 치장벽돌, 세라믹 사이딩 등이 있습니다.

– 화강석

외장 석재 마감에서 가장 흔히 만나는 재료가 화강석입니다. 내구성이 좋고 내화 성능도 우수해 외장재로 널리 사용됩니다. 포천석, 문경석, 거창석 등 산지 지역명을 딴 제품들이 많이 알려져 있습니다.

장점

• 내구성 우수, 오염·충격에 비교적 강함

• 재료 자체의 색감/질감이 확실해 외관 완성도가 좋음

• 내화 재료로 화재에 강한 편

단점/주의

• 가격대가 높은 편이고 무게가 있어 구조·시공 난이도가 올라갈 수 있음

• 이음부/줄눈/하지 시스템이 부실하면 균열·누수·탈락 위험

– 인조대리석(인조석) / 대리석 / 트래버틴

인조대리석은 대리석을 잘게 부수어 결합재와 혼합해 성형한 인조석 계열입니다. 고가의 천연석을 대체하기 위해 사용되며, 색상과 패턴 선택 폭이 넓어 디자인 대응이 쉽습니다. (주방 상판 등에도 많이 쓰입니다.)

장점

• 색상·패턴 선택이 자유롭고 디자인 다양

• 공장 생산품이라 품질이 비교적 균일

단점/주의

• 시공 과정(가공/샌딩 등)에서 분진이 발생할 수 있음

• 시간이 지나면 광택 저하, 흠집·오염이 생길 수 있음

Barcelona Pavilion(바르셀로나 파빌리온) / 바르셀로나

Kimbell Art Museum(킴벨 아트 뮤지엄)

Getty Center(게티 센터) / LA — travertine cladding(트래버틴 외장)

– 치장벽돌

치장벽돌은 유행을 덜 타고, 오래될수록 정취가 생기는 마감재입니다. 관리 부담이 비교적 적고 다른 재료와의 조합도 좋습니다.

장점

• 시간이 지나도 분위기가 안정적이고 “집이 단단해 보이는” 효과

• 오염에 비교적 강하고 유지관리 부담이 크지 않음

• 다른 마감재와 조합이 쉬움

단점/주의

• 시공 중 수용성 염분으로 인한 백화가 발생할 수 있음

• 줄눈 시공이 부실하면 균열/누수/오염이 발생할 수 있음

Tate Modern(테이트 모던, Bankside Power Station) / 런던

New Tate Modern(테이트 모던 증축부, Switch House/Blavatnik Building) / 런던

– 세라믹 사이딩

최근 주택 외장재 시장에서 많이 언급되는 소재 중 하나가 일본계 세라믹 사이딩입니다. 시멘트와 섬유질 원료를 성형해 양생/경화시키고 고온 건조해 물성을 강화한 판재로, 다양한 패턴과 표면 코팅으로 디자인 선택 폭이 넓습니다.

세라믹 사이딩은 일반적으로 다음과 같은 특징으로 소개됩니다.

특징

1. 구조적으로 안정성과 내진성이 강조되는 경우가 많음

2. 내화 성능을 강조하는 제품군이 많음(제품별 인증/등급 확인 필요)

3. 디자인 패턴이 다양하고, 통기 구조 공법을 표준으로 적용하는 경우가 많음

주의/관리 포인트

• 제품 자체보다도 시공 디테일(이음부, 코너, 창 주변, 통기층)이 중요합니다.

• 코팅/패턴이 다양한 만큼, 현장 파손·보수 시 이질감이 생길 수 있어 예비 자재 관리가 유리합니다.

Sydney Opera House(시드니 오페라하우스) / 시드니

3. 목재

목재는 전원주택에서 많이 사용되는 외벽 마감재 중 하나입니다. 자연 재료 특유의 온화한 분위기와 유럽식 감성을 만들기에 효과적이기 때문입니다. 다만 목재는 **관리(도장/오일스테인 등)**를 전제로 접근해야 만족도가 높습니다.

주택 외장재로는 삼나무, 적삼목, 방부목, 낙엽송, 편백, 탄화목, 고밀도 목재패널 등 다양한 재료가 사용됩니다.

– 삼나무

향과 질감으로 선호되는 목재입니다. 가공이 쉬운 편이며, 습기에 강해 외장재로 활용되기도 합니다.

포인트

• 비교적 부드러운 재질이라 외부 충격에는 주의

• 관리(도장/오일) 계획을 세우면 외장에서도 만족도가 높음

– 적삼목

북미산 적삼목이 대표적이며, 가볍고 갈라짐/휨이 비교적 적은 편으로 소개됩니다. 습기에 강해 외장재로 선호됩니다.

포인트

• 관리에 따라 사용 수명이 크게 달라질 수 있음

• 재료 자체가 가벼워 벽체 적용에 유리

– 방부목 & 천연 방부목(하드우드)

방부목은 방부제 처리로 내구성을 확보한 목재입니다. 데크, 계단, 외부 바닥 등에도 많이 쓰입니다.

• 방부목은 일반적으로 주기적인 오일스테인 관리가 필요합니다.

• 별도 방부 처리 없이도 내구성을 가진 하드우드(멀바우, 이페, 방킬라이 등)는 습기에 강하고 내구성이 좋다고 알려져 외부 적용에 쓰이기도 합니다.

주의

• 목재는 “재료 선택”만큼이나 통기·배수 디테일이 중요합니다(하부 띄움, 물끊기, 결로 방지).

– 낙엽송

내구성과 내수성이 좋아 내외장 마감에 사용되며, 무늬결이 선명해 고급스러운 분위기를 내는 데 유리합니다.

– 편백(히노끼)

피톤치드와 향으로 유명하며 물과 습기에 강한 편으로 알려져 있습니다. 다만 비용 부담이 있어 외벽보다는 실내/가구에 더 많이 쓰이는 경우가 많습니다.

– 고밀도 목재패널

천연 펄프를 고온·고압으로 압착해 만든 패널 계열로, 강성/밀도가 높아 외장재로 성능이 우수한 편입니다.

장점

• 강도/가공성 우수, 열팽창률이 낮아 안정적인 편

  단점

• 비용 부담이 크고, 시공 디테일 수준에 따라 결과 차이가 큼

– 탄화목

고온과 증기압으로 열처리해 목재의 변형 요인을 줄이고 내구성을 높인 목재입니다. 외장재·데크 등에 사용되며, 등급/규격에 따라 내구성이 달라질 수 있습니다.

4. 도장재(스타코/스타코플렉스 등)

도장은 주택 외장 마감 중 비교적 접근성이 좋고 시공이 쉬운 공법이라 주변에서 가장 많이 보이는 마감재 중 하나입니다. 과거에는 단순 도장 중심이었다면, 최근에는 드라이비트·스타코·스타코플렉스처럼 질감과 방수성, 경우에 따라 단열 시스템까지 함께 고려하는 방식이 많아졌습니다.

– 스타코(STUCCO)

스타코는 석회(또는 석고) 계열을 바탕으로 만들어지는 미장·도장 마감재로, 오랜 역사 속에서 외벽 마감으로 널리 사용되어 왔습니다. 현대에는 방수성 재료로 마감하여 외벽을 보호하는 방식으로도 많이 적용됩니다.

장점

• 가격 대비 질감/완성도가 좋고, 외관 연출이 쉬움

• 시공성이 비교적 좋고 적용 범위가 넓음

주의

• 균열(크랙)과 오염 문제는 디테일/시공 품질에 크게 좌우됨

• 처마가 짧은 집은 빗물 자국이 생기기 쉬워 더 보수적으로 접근 필요

 Villa Savoye(빌라 사보아) / 프랑스

– 스타코플렉스(STUC-O-FLEX)

고탄성 아크릴 폴리머 계열로 알려져 있으며, 건물 움직임에 따라 발생할 수 있는 균열을 줄이려는 목적으로 선택되는 경우가 많습니다. 신축성, 접착성, 세척성, 통기성 등의 특성을 강점으로 소개합니다.

장점(소개되는 포인트)

• 높은 신축성으로 균열 억제에 유리하다는 평가

• 방수성과 통기성이 강조되며, 표면 세척이 비교적 쉬운 편

• 질감/색상 선택 폭이 넓어 디자인 대응이 쉬움

주의

• 어떤 제품이든 “재료”보다 바탕면/메쉬/코너 보강/이음부가 핵심

• 하자 대부분은 재료 문제가 아니라 디테일·시공 품질에서 발생하는 경우가 많음

– 패널(단파, 렉산, 폴리카보네이트)

렉산은 “재료 이름”이라기보다 폴리카보네이트(PC) 판재의 대표 브랜드처럼 쓰이는 경우가 많습니다. 주택에서는 주로 차양, 캐노피, 반투명 파사드, 창고/주차장 지붕 등에 활용됩니다.

렉산(PC)의 장점

• 가볍고 충격에 강해(파손 위험이 낮아) 차양·지붕에 유리

• 반투명으로 빛을 부드럽게 받아들이는 연출 가능

• 시공이 비교적 빠른 편

렉산(PC)의 단점/주의(중요)

• 스크래치가 비교적 쉽게 생김(표면 관리)

• 제품에 따라 황변(노랗게 변색), 표면 열화가 생길 수 있어 UV코팅 사양 확인 필요

• 열팽창이 크다 → 체결/이음 디테일이 잘못되면 휘어짐·소음·누수 발생

• 화재 성능/법규: 건물 조건에 따라 외벽 마감재 불연/준불연 요구가 걸릴 수 있으니 적용 부위/대상 여부 확인 필요

추천 사용처(주택)

• 현관 캐노피/주차장 차양/중정 상부 채광 지붕

• 완전 외벽 전체보다는 “부분 포인트/차양”으로 쓰는 경우가 만족도가 높음

Laban Dance Centre(라반 댄스 센터)

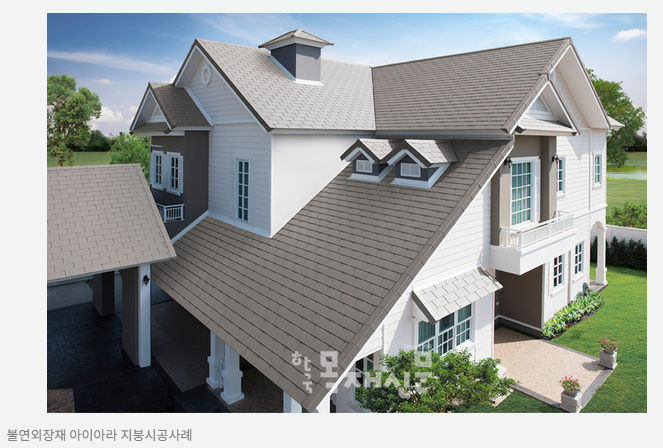

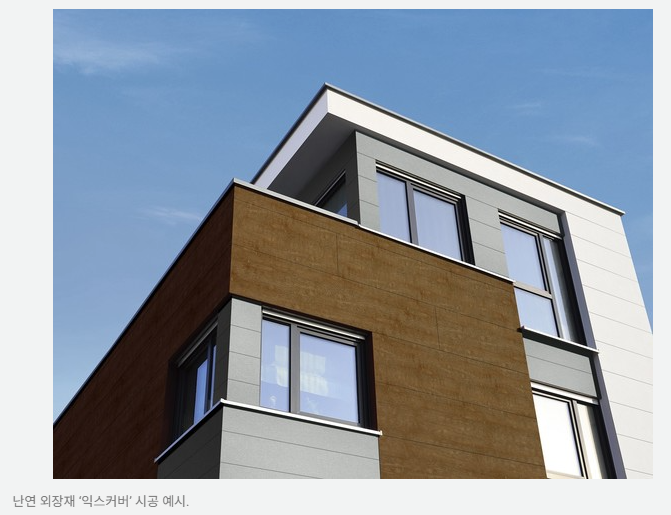

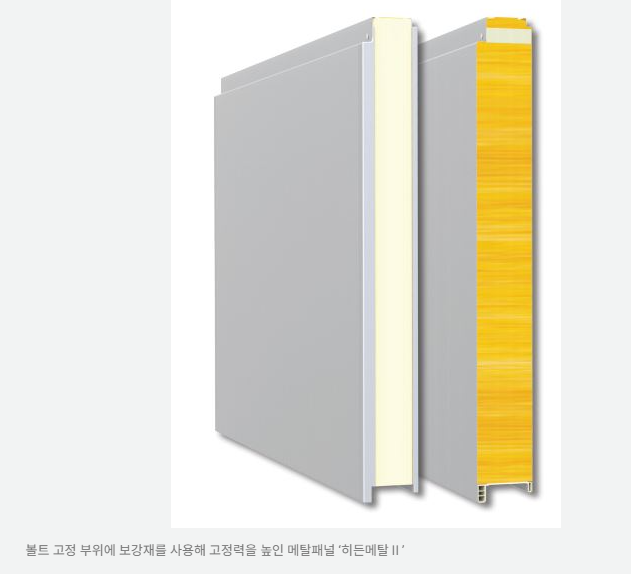

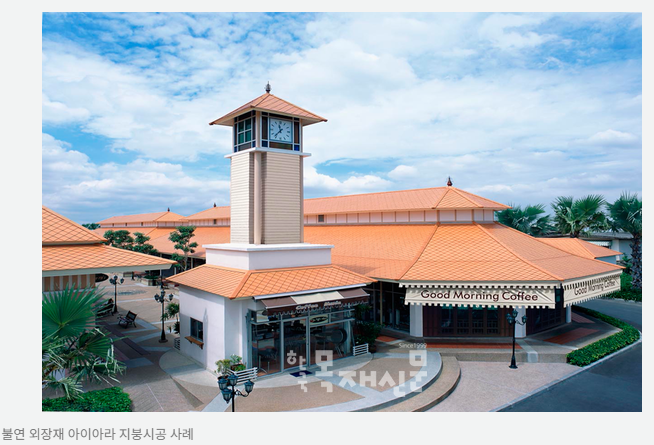

– 불연패널

– 유리 외피(전면 유리 / 커튼월)

Farnsworth House(판스워스 하우스) / 일리노이

The Glass House(필립 존슨 글라스 하우스) / 코네티컷

Apple Park(애플 파크) / 쿠퍼티노

입주자 사전점검 때

지겹도록 반복되는 하자들 (단위세대 편 · 1)

아파트가 준공되고 입주 약 45일 전쯤,

우리는 입주자 사전점검을 하러 갑니다.

“우리 집 제대로 지어졌나?”

“하자는 없나?”

이때마다 매번 반복해서 나오는 하자들이 있습니다.

이번 글에서는 그중에서도 단위세대 내부에서 가장 자주 발생하는 하자들을 정리했습니다.

👉 집 보러 갈 때

👉 사전점검 갈 때

👉 중고 아파트 살 때

이 리스트만 기억해 가셔도 충분히 도움 됩니다.

① 창호 떨림 하자 (요즘 가장 중요)

창문을 닫을 때

• 창틀이 흔들리고

• 도배지가 붙었다 떨어졌다 반복된다면

  👉 창호 떨림 하자입니다.

왜 요즘 더 많이 생길까?

원인은 강화된 단열 기준입니다.

➡ 단열재가 두꺼워질수록

➡ 창틀은 골조에서 최대 170mm까지 돌출

👉 돌출 길이가 길어질수록

👉 문을 닫을 때 진동이 커질 수밖에 없음

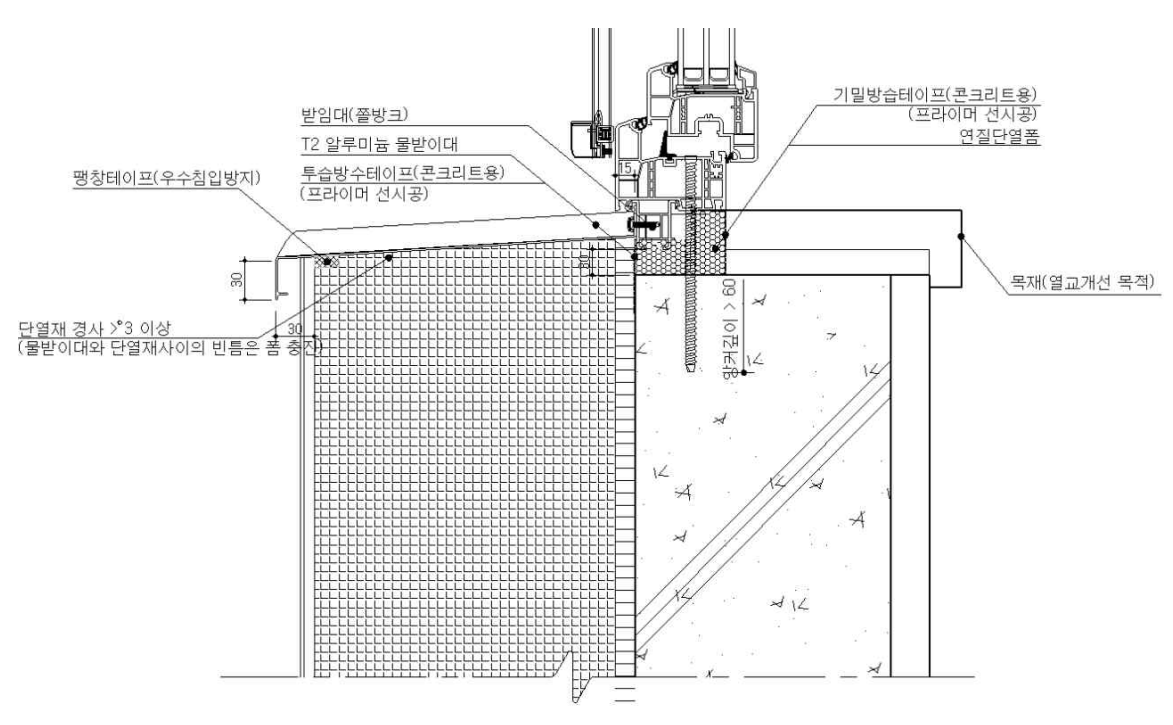

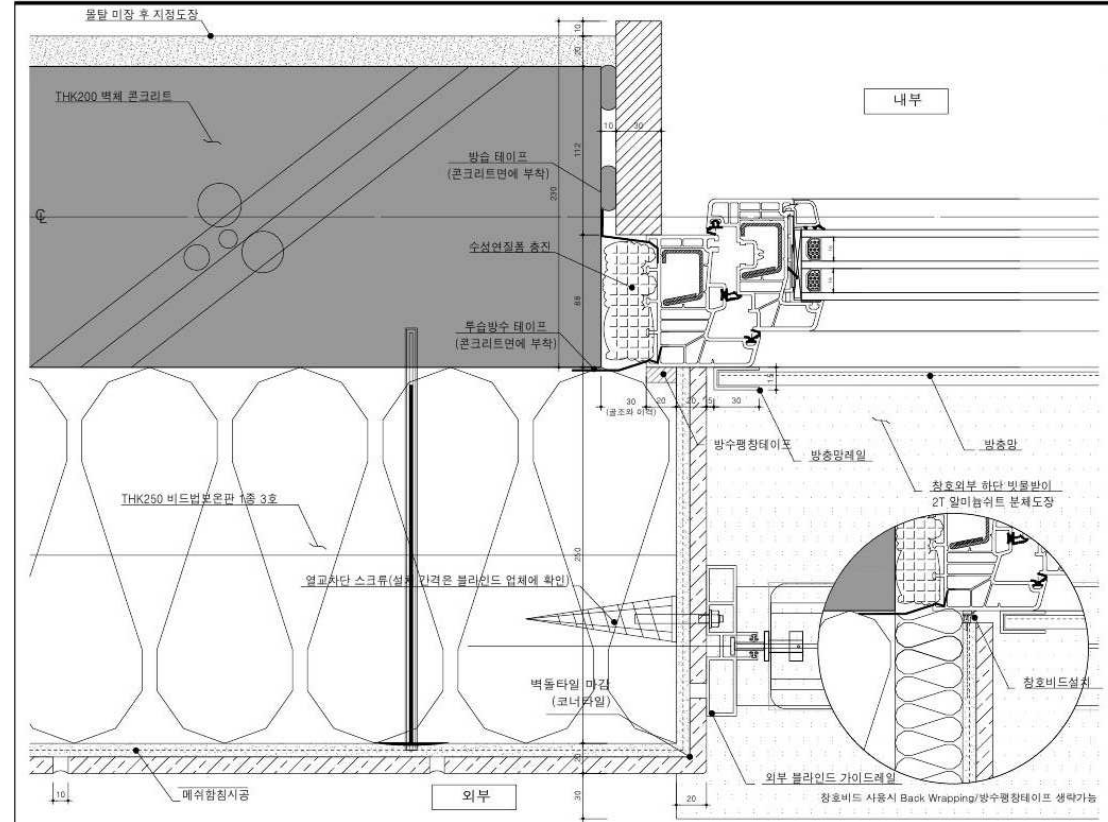

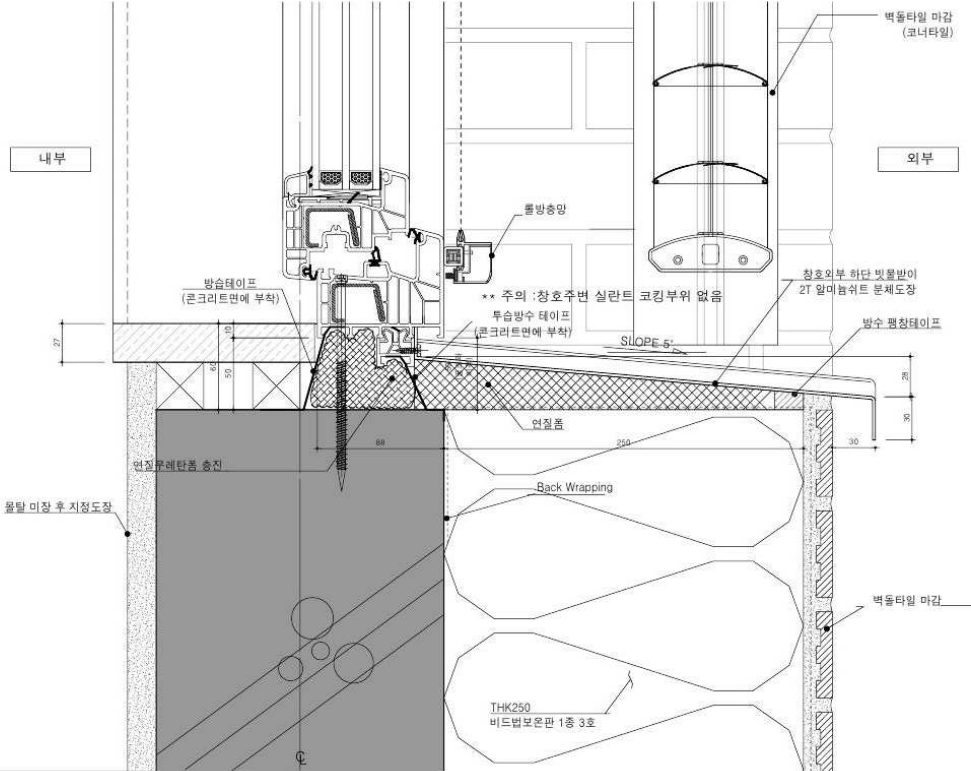

제대로 시공된 창호의 조건 (2가지)

1️⃣ 키퍼 2개소 설치

• 문을 잡아주는 키퍼가 반드시 2군데

• 키퍼 주변에 보강 브라켓 필수

2️⃣ 창틀 주변 우레탄 충전

• 브라켓 사이사이까지 우레탄 폼으로 빈틈없이 충전

• 충격 흡수 + 흔들림 방지 역할

👉 이 두 가지가 되어야

창호 떨림 없는 상태가 됩니다.

이미 떨리고 있다면?

보수 요청이 원칙입니다.

부득이하게 직접 해야 한다면:

1. 도배지 조심스럽게 벌리기

2. 창 주변 2~3곳 타공

3. 우레탄 폼 충분히 주입

4. 튀어나온 폼 제거 후 도배 복구

➡ 임시 보수지만 체감 효과 큼

② 실외기실 사인장 균열 (대각 크랙)

창 주변 모서리에서

45도 방향으로 대각선 균열이 생기는 경우가 많습니다.

이걸 사인장 균열이라고 합니다.

문제점

• 외부 관통 균열 → 누수 위험

• 실내에서도 미관 불량

현장에서 쓰는 예방 방법 3가지

1️⃣ 사선 철근 보강

• 크랙 진행 방향과 직각으로 철근 배치

2️⃣ PVC 응력분산 판 설치

• 창 개구부 4개 모서리에 설치

• 실제로 효과 매우 큼

3️⃣ 탄성 외벽 도료 사용

• 골조 단계에서 시공

• 약 1mm 크랙까지 흡수 가능

👉 균열은 생겨도

👉 누수로 이어지지 않게 만드는 게 핵심

③ 실외기실 방충망 흔들림

실외기실 창은 세로로 긴 형태가 많습니다.

그래서 가운데가 휘면서 방충망이 덜렁거리는 경우가 잦습니다.

✔ 체크 포인트

• 손으로 흔들었을 때 과도한 유격

• 중간 고정 장치 유무

👉 심하면 보수 요청 필수

④ 도배풀이 얼어서 생긴 하자

도배지 표면이

• 울퉁불퉁

• 물결처럼 보인다면

👉 도배풀이 얼은 상태로 시공된 하자

원인

• 겨울철 공사

• 풀을 추운 곳에 방치

• 농도 조절 실패

👉 이런 건 명백한 하자

⑤ 현관 철제문 도장 까짐

철제 현관문은 도장 마감입니다.

도배 시 칼질 과정에서 문 옆면·모서리 도장 까짐이 자주 발생합니다.

✔ 점검 방법

• 문 정면만 보지 말 것

• 측면·모서리 집중 확인

👉 발견되면 터치업 보수 요청

⑥ 아트월 타일 밴딩(휘어짐)

아트월 타일이 휘어져

• 상·하 타일 간 단차 발생

• 줄눈이 유독 도드라져 보임

✔ 기준

• 1mm 이상 밴딩 → 사용 불가

👉 제조 단계에서 생긴 휨을

👉 현장 검수 없이 사용한 경우

⑦ 선반 다보 위치 불량

신발장·수납장 선반에서 자주 발생합니다.

• 다보 구멍 위치와

• 실제 다보 위치가 어긋남

👉 특히 분전반 포함된 신발장에서 빈번

⑧ 선반과 벽 사이 틈새

모델하우스와 달리

현장에서는 선반이 벽에 딱 붙지 않고 틈이 생기는 경우

✔ 문제점

• 얇은 물건이 뒤로 빠짐

• 마감 완성도 저하

👉 벽 상태에 맞춰 선반 재단해야 정상

⑨ 주방 하부장 하부 노출

하부장 하단이 짧아

• 바닥이 과도하게 노출

• 미관·사용성 모두 저하

👉 마감판으로 충분히 내려와야 정상

정리하며

입주자 사전점검은

✔ “보이는 것만” 보는 자리가 아닙니다.

✔ 반복되는 하자를 알고 가야 합니다.

오늘 정리한 항목들은

👉 실제 현장에서 지겹도록 반복되는 하자들입니다.

욕실 벽이 석고보드인데, 정말 괜찮은 걸까요?

지금 보시는 장면, 조금 낯설지 않으신가요.

욕실에 우레탄 방수를 해 두었는데, 벽체가 석고보드입니다.

샤워도 하고, 벽에 물도 튈 텐데

“이거 괜찮은 거야?”라는 질문이 당연히 나옵니다.

결론부터 말씀드리면 전혀 문제 없습니다.

욕실에 석고보드를 사용할 수 있게 된 이유는

세 가지 자재의 등장 덕분입니다.

욕실 석고보드가 가능해진 세 가지 이유

1. 방수 석고보드

욕실에는 일반 석고보드가 아닌

방수 기능이 추가된 석고보드를 사용합니다.

습기에 대한 저항성이 기본적으로 확보된 자재입니다.

2. 방수 테이프

석고보드와 바닥이 만나는 모서리,

석고보드 이음부에는 방수 테이프를 사용해 보강합니다.

이 부분이 제대로 처리되지 않으면

아무리 좋은 방수재를 써도 의미가 없습니다.

3. 락판넬(라판넬)

타일을 대체할 수 있는 마감재로

광물계 섬유보드로 만들어져 물 자체가 침투하지 않는 재질입니다.

마감재 자체에서 1차적으로 차수가 이루어집니다.

이 세 가지가 결합되면서

욕실에서도 건식공법이 가능해진 겁니다.

욕실 건식벽체의 기본 구조

먼저 석고보드를 고정할 구조가 필요합니다.

그래서 바닥에 **런너(하부 가이드)**를 먼저 설치합니다.

욕실용 런너는 일반 공간과 다릅니다.

• 안쪽 턱이 더 높게 설계되어 있음

• 방수턱 역할 수행

• 런너와 콘크리트 사이에 실란트 방수 처리

이 상태에서

석고보드 폭 기준으로 스터드를 세우고

그 위에 방수 석고보드를 붙입니다.

방수의 핵심은 ‘순서’입니다

욕실 벽 방수는 이렇게 진행됩니다.

1. 방수 석고보드 시공

2. 석고보드 표면에 우레탄 도막 방수

3. 그 위에 락판넬 마감

여기서 메인 방수층은 우레탄 방수입니다.

락판넬은 방수층을 보호하는 역할을 겸합니다.

락판넬의 단면 구조를 보면

상하가 맞물리는 형태로 설계돼 있어

물이 반대편으로 타고 넘어갈 수 없게 되어 있습니다.

즉,

마감재 단계에서 이미 1차 차수가 이루어지고,

그 뒤에 방수층이 한 번 더 받쳐주는 구조입니다.

이미 검증된 공법입니다

이 방식은 새롭거나 실험적인 방법이 아닙니다.

이미 여러 단지에서 2~3년 이상 사용 중이며

누수나 방수 문제 없이 사용되고 있습니다.

욕실 벽에 필요한 ‘기능’은 미리 준비합니다

욕실 벽에는 생각보다 많은 기능이 들어갑니다.

• 냉·온수 배관

• 세면대, 젠다이 연결부

• 휴지걸이

• 비데 콘센트

• 수납 선반

그래서 벽 안쪽에

각종 매립 박스와 보강재를 사전에 전부 설치합니다.

석고보드 시공 후

필요한 위치만 정확히 타공하면

제품을 바로 설치할 수 있도록 준비해 둡니다.

무거운 선반을 위한 보강

샴푸통, 세제처럼

욕실 선반에는 의외로 무거운 물건이 올라갑니다.

이런 위치에는

석고보드 뒤쪽에 합판 보강을 미리 해 둡니다.

나중에 마감을 다 한 뒤

그 위치를 다시 찾아 선반을 고정하는 방식입니다.

물론 석고보드 전용 앙카도 많이 나와 있지만,

욕실처럼 물을 사용하는 공간에서는

가급적 사전 보강이 가장 안전합니다.

문틀과 샤워부스 자리는 구조 보강이 필수입니다

문틀 주변은

문짝 하중을 받기 때문에

더블 스터드로 튼튼하게 구성합니다.

샤워부스가 설치되는 벽체도 마찬가지입니다.

이 부분은 단순 경량벽체가 아니라

구조체처럼 하중을 받을 수 있도록

더블 스터드로 보강합니다.

건식 욕실의 결정적인 장점: PD 마감

이제 가장 중요한 장점입니다.

욕실 뒤쪽에는

수직 배관이 모여 있는 **PD(파이프 덕트)**가 있습니다.

조적 방식으로 시공하면

비좁은 공간에서 벽돌을 하나씩 쌓아야 하고

배관 주변을 빈틈없이 마감하는 것이 거의 불가능합니다.

그래서 실제 현장에서는

• 벽돌 사이 틈새

• 임시 스펀지 막음

• 냄새 차단을 위해 우레탄으로 덕지덕지 보강

이런 상황이 자주 발생합니다.

반면 건식공법에서는

석고보드를 배관 위치만 정확히 타공해 붙이면

PD 벽 전체를 위에서 아래까지 한 번에 밀폐할 수 있습니다.

틈새 자체가 존재하지 않습니다.

이게 바로

욕실을 건식으로 해야 하는 가장 큰 이유 중 하나입니다.

스터드 위치 찾는 방법

마감 후에도

스터드 위치를 찾는 건 어렵지 않습니다.

자석을 사용하면

석고보드 안쪽 스터드에 반응합니다.

그 위치에 고정하면

충분한 하중을 받을 수 있습니다.

결론

욕실 석고보드 벽체는

자재와 공법이 갖춰진 상태에서는

방수, 내구, 차음 모두 문제 없습니다.

오히려

PD 밀폐, 시공 정밀도, 유지관리 측면에서는

조적 욕실보다 훨씬 유리합니다.

욕실은

이제 “습식 벽돌”이 아니라

정확한 건식 시스템으로 가는 게 맞는 시대입니다.

✨ 1977년 부산진구 낡은 주택, '신축급 2층'으로 완벽 변신! (ft. 사후관리 디테일)

안녕하세요! 오늘은 부산진구의 아주 오래된 주택이 어떻게 혁신적인 2층 주택으로 재탄생했는지, 그 생생한 현장과 놀라운 디테일을 블로그 포스팅 형식으로 정리해봤습니다!

🏡 Before & After: 상상 그 이상의 변화

이 주택은 1977년에 지어진 단층 주택으로, 낡은 담장과 복잡한 내부 구조, 그리고 누수 문제까지 안고 있었습니다. 하지만 대대적인 개조 공사를 거쳐 실사용 면적이 늘어난 2층 주택으로 완전히 탈바꿈했습니다. 집주인분도 공사 후 만족도가 너무 높아 매매 대신 장기 거주를 고려하실 정도였답니다!

🔨 외관 변화의 핵심!

1. 높아진 담장과 입구: 허물어진 담장을 1.5m 높이로 새로 쌓아 올렸고, 가파르던 계단은 단높이를 줄여 오르내리기 편하게 개선했습니다.

2. 스마트한 대문 & 택배함: 기존 쌍대문 중 하나를 없애고 그 자리에 택배 보관함을 설치했어요! 밖에서 물건을 넣으면, 집 안에서 안전하게 수거할 수 있는 요즘 필수템이죠.

3. 지붕 구조 보강: 옥상처럼 쓸모없던 평 슬라브 부분에 경사 지붕을 덧씌워 누수를 원천 차단하고 구조적 안정성을 확보했습니다.

4. 외부 전기 관리: 대문 벽등과 외부 콘센트를 위한 별도의 차단기를 외부에 설치하여 외부 전기만 따로 관리할 수 있게 했습니다.

💡 내부: 편리함과 안전을 극대화한 디테일

이번 리모델링의 하이라이트는 눈에 보이지 않는 편의성과 안전을 위한 섬세한 디테일입니다.

1. 혁신적인 공간 재배치 (1층)

• 주방 & 현관 이동: 원래 주방이었던 곳이 현관 입구로 바뀌고, 주방은 벽을 옮겨 확보한 새로운 공간에 배치되었습니다.

• 도시가스 인입 이슈 해결: 도시가스 배관 위치 때문에 확장하기 어려웠던 화장실 공간은 욕조를 배치하여 활용도를 높였고, 2층까지 난방 배관을 새로 깔아 전기 판넬 대신 1등급 보일러를 사용하도록 했습니다. (난방비 절감과 안전 확보!)

• 다용도실 & 수납: 다락 공간은 철거 후 벽을 확장하여 주방 옆 다용도실로 만들었고, 계단 밑 짜투리 공간에는 숨겨진 창고를 만들어 수납력을 극대화했습니다.

2. 2층: 자녀들을 위한 독립된 공간

• 사각 도름 계단: 좁은 공간을 효율적으로 활용하는 사각 도름 계단을 설치했고, 센서 조명을 달아 밤에도 안전하게 오르내릴 수 있습니다.

• 가구 맞춤형 콘센트: 각 방은 자녀분들의 방으로 꾸며졌는데, 책상, 화장대, 침대 위치에 맞춰 콘센트 높이와 방향을 달리했습니다. (예: 화장대 위 850mm 높이 콘센트)

• 확장된 서비스 공간: 경사 지붕 아래의 낮은 공간도 버리지 않고 수납형 창고로 만들어 서비스 공간을 제공했습니다.

3. 건축가의 '배려'가 담긴 전기/설비 시공 (가장 중요!)

• 통합 점검 시스템: 전기 분전함, 통신 단자함, 보일러 컨트롤러 등을 한 곳에 모아 점검구를 만들었습니다. 문제가 생기면 이곳만 열면 되도록 설계했죠!

• "이름표"를 붙인 배선: 모든 전기 배관과 전선에 '인덕션', '거실 전열' 등 딱지를 붙여, 나중에 어떤 선에 문제가 생겨도 집주인이 쉽게 파악하고 보수할 수 있게 했습니다.

• 미래를 위한 콘센트: 벽걸이 에어컨을 당장 설치하지 않아도 설치 예정 위치에 에어컨 전용 콘센트를 미리 시공했습니다. 나중에 필요할 때 추가 공사 없이 바로 사용할 수 있도록 준비한 세심한 배려입니다.

• 외벽 환기구: 오래된 목조 천장 골조의 부패를 막기 위해 외벽에 환기구를 설치하여 공기가 순환되도록 했습니다. (주택 내구성 연장!)

👍 이 집의 특별함: '신축보다 더 편한' 관리 시스템

이 리모델링은 단순히 집을 예쁘게 고치는 것을 넘어, 40년 된 집의 구조적 문제를 해결하고 집주인이 평생 편안하게 관리할 수 있도록 설계되었습니다. 특히 전기 배선에 하나하나 이름표를 붙인 점은 건축가의 사후 관리 철학이 얼마나 확고했는지를 보여줍니다.

오래된 주택 개조를 고민 중이시라면, 외관의 아름다움뿐만 아니라 '오래도록 살기 편한' 구조와 관리 시스템까지 고려하는 것이 얼마나 중요한지 깨닫게 해주는 현장이었습니다!

#부산진구리모델링 #주택개조 #단독주택인테리어 #2층주택 #올드하우스리모델링 #건축디테일

우리 현장 옥상 한번 보시죠.

지금 보시는 게, 마감까지 다 끝난 상태입니다.

언뜻 보면 깔끔한 옥상인데, 바닥이 좀 낯설죠.

인조잔디를 깔아놨습니다.

축구장처럼 띠도 줄 맞춰서 딱딱 놓여 있고요.

자, 질문 하나.

옥상 바닥에 이 인조잔디를 왜 깔아놨을까요?

단순히 예쁘라고? 아닙니다.

가장 큰 이유는 바로 방수층 보호입니다.

외기에 그대로 노출된 옥상은,

당연히 방수를 먼저 제대로 해야 합니다.

지금 보시는 이 상태가, 옥상에 우레탄 도막 방수를 싹 해놓은 모습이고요.

이 위에 바로 인조잔디를 붙이게 되는 구조입니다.

이게 요즘 옥상 마감의 흐름입니다.

왜 이렇게 인조잔디를 까는지,

그리고 옥상 방수할 때 어떤 걸 주의해서 봐야 하는지

순서대로 한번 짚어보겠습니다.

먼저, 예전 방식부터 볼게요.

인조잔디가 등장하기 전에는 어떻게 했을까요?

기본 구조는 똑같습니다.

옥상 슬라브 콘크리트 타설하고,

바닥 바탕 면 정리 깔끔하게 한 다음,

그 위에 우레탄 방수를 합니다.

이때 쓰는 우레탄이 두 종류가 있습니다.

• 검정색: 비노출 우레탄

• 회색: 노출 우레탄

이 둘의 차이는 간단합니다.

자외선에 노출되어도 되느냐, 안 되느냐.

자외선에 노출되면 방수 성능을 보장할 수 없으면

그건 비노출 우레탄입니다.

그래서 비노출 우레탄은

반드시 그 위에 뭔가를 덮습니다.

예를 들면:

• 실내 바닥: 방수 위에 타일 시공

• 지하주차장 지붕: 방수 위에 보호 콘크리트 타설

이렇게 방수층이 겉으로 드러나지 않는 곳에 쓰죠.

반대로, 옥상처럼 방수층이 하늘에 그대로 노출되는 곳은

노출 우레탄을 사용합니다.

단독주택 옥상 녹색 칠해져 있는 거,

다 한 번쯤 보셨을 겁니다.

외국인들이 한국 와서 놀라는 것 중 하나가 이거랍니다.

“왜 한국 단독주택 옥상은 다 똑같이 초록색이냐?”

어쨌든 이런 게 다 노출 우레탄입니다.

제조사에서, 자외선에 노출되어도 성능이 괜찮다고 하는 제품들이죠.

예전 방식은 이랬습니다.

1. 구조체 콘크리트

2. 비노출 우레탄 방수

3. 방수 후 담수 시험으로 누수 확인

4. 그 위에 보호용 콘크리트 타설

이 보호 콘크리트의 역할은 두 가지입니다.

• 방수층 손상 방지

• 자외선 차단

그래서 방수층 위에 콘크리트를 덮어서 보호해준 거죠.

그런데 이 콘크리트가 문제를 만들기 시작합니다.

옥상은 여름엔 뜨겁고, 겨울엔 차갑고,

1년 내내 혹독한 온도 변화에 그대로 노출됩니다.

그럼 콘크리트는 어떻게 될까요?

당연히 늘어나고 줄어듭니다.

결과는 균열입니다.

그래서 균열을 어느 정도 컨트롤하려고

바둑판 모양으로 줄눈을 미리 썰어줍니다.

• 줄눈 폭: 6mm

• 깊이: 콘크리트 전체 두께의 1/3 정도

이걸 크랙 유도 줄눈이라고 합니다.

“균열 날 거면 여기로 나라” 하고 길을 잡아주는 거죠.

그런데, 이렇게 줄눈을 넣어줘도

옥상 콘크리트에는 균열이 엄청나게 많이 생깁니다.

실제로 올라가 보면, 논바닥 갈라지듯이 쩍쩍 갈라져 있는 경우가 많습니다.

구조적으로는 큰 문제가 없다고 아무리 설명해도,

바로 그 아래층에 사는 사람 입장에서는

“저 위에 한 겹 얹혀 있는 게 저 꼴인데, 붕괴되는 거 아닌가?”

불안감을 느끼게 됩니다.

시공사 입장에서도 골칫거리입니다.

• 콘크리트 타설은 날씨 영향을 많이 받고

• 양생 관리도 해줘야 하고

• 줄눈도 잘라줘야 하고

이런 습식 공정 자체가 번거롭고 리스크도 많습니다.

그래서 요즘 트렌드는

“가능하면 습식 공사를 줄이자” 쪽으로 가고 있습니다.

그 흐름에서 나온 게,

바로 콘크리트 보호층을 없애고, 건식 마감으로 대체하는 방식입니다.

그 대안 중 하나가 오늘 보여드린

“노출 우레탄 + 인조잔디” 조합입니다.

그럼, 왜 굳이 인조잔디일까?

• 첫째, 방수층 보호

  • 인조잔디가 외부 충격과 마찰을 한 번 더 받아주기 때문에

    방수층 자체의 수명을 연장할 수 있습니다.

• 둘째, 자외선 차단

  • 인조잔디가 자외선을 먼저 맞기 때문에

    그 아래 노출 우레탄 방수층의 열화 속도가 늦춰집니다.

• 셋째, 미관

  • 콘크리트에 크랙이 잔뜩 보이는 것보다

    깔끔한 잔디 마감이 훨씬 보기 좋습니다.

인조잔디가 나중에 훼손될 수 있다는 점을 고려해서

방수층은 노출 우레탄으로 한 번 더 안정적으로 잡아두고,

그 위에 잔디를 얹는 구조로 가는 겁니다.

노출 우레탄이 비노출보다 약 40% 정도 비싸긴 하지만,

옥상 전체 라이프사이클로 보면

충분히 선택할 만한 방식인 거죠.

이제, 옥상 방수에서 가장 중요한 포인트 하나 짚고 가겠습니다.

바로 드레인 주변 디테일입니다.

옥상 바닥 전체는 콘크리트라

여름·겨울 온도 변화로 균열이 가는 환경입니다.

그런데, 드레인 주변은

구조체에 구멍이 뚫려 있는 부분입니다.

쉽게 말해, 판 구조 가운데 구멍이 뚫려 있는 거라

여기가 더 취약할 수밖에 없습니다.

팽창·수축할 때 응력이 집중되기 좋은 위치죠.

그래서 드레인 주변은 반드시 별도 처리를 해줘야 합니다.

• 드레인 주변 콘크리트를 약 20mm 정도 더 깊게 파내고

• 그 부분을 탄성 있는 우레탄 재료로 가득 채워 줍니다.

이렇게 하면:

1. 드레인 주변이 주변 바닥보다 조금 더 낮아지기 때문에

   사방에서 물이 더 잘 모여 빠지고

2. 구조체 콘크리트와 드레인 사이에서 발생하는 미세한 움직임을

   탄성 재료가 흡수해 줘서

   균열이나 누수 위험을 줄일 수 있습니다.

또 하나 중요한 건, 바닥 경사(구배)입니다.

옥상에 물이 고여 있으면 좋을 게 하나도 없습니다.

그래서 바닥 전체를 드레인 방향으로

보통 1/100 정도 구배를 줍니다.

• 1/100이라는 뜻은, 10m 갈 때 10cm 낮아진다는 뜻입니다.

도면에서 화살표로 방향 표시해놓고,

각 구역별로 물길이 드레인으로 향하도록 설계합니다.

여기서 끝이 아닙니다.

실내 바닥과의 레벨 관계가 아주 중요합니다.

지금 보시는 이 공간,

옥상층에 붙어 있는 기계실 출입문이라고 생각해봅시다.

드레인이 바깥에 있고,

바닥은 드레인 쪽으로 경사가 나 있습니다.

그 얘기는,

드레인과 가까운 바닥이 가장 낮고,

실내 쪽 바닥은 상대적으로 높게 잡혀야 한다는 뜻입니다.

그런데 이걸 골조 단계에서 고려하지 않으면,

이런 일이 생깁니다.

• 드레인 쪽으로 경사를 주느라

  문 앞 바닥 레벨이 올라감

• 결과적으로, 실내 바닥이

  외부 바닥보다 낮아지는 상황 발생

문 열고 들어가면,

실내가 바깥보다 더 낮은 반지하 느낌이 되는 겁니다.

물이 넘어올 수 있는 구조이기도 하고요.

특히 펜트하우스처럼 사람이 거주하는 공간과 붙어 있는 옥상에서는

절대 이렇게 되면 안 됩니다.

그래서 어떻게 해야 하냐.

골조 설계할 때부터

층고를 여유 있게 잡고 들어가야 합니다.

예를 들어:

• 드레인에서 실내 벽까지 거리가 10m라면

  1/100 구배를 줄 경우

  실내 쪽 바닥이 드레인보다 10cm 높아야 합니다.

그럼 실내구조는:

• 구조체 층고 자체를 최소한 그 10cm 이상 더 확보해 두고

• 마감 단계에서 외부 경사, 내부 바닥 높이를 조정해서

• 최종적으로 “실내 바닥이 외부 옥상보다 항상 높도록” 만들어야 합니다.

그래야

• 실내로 물이 역류할 가능성이 줄고

• 반지하 같은 답답한 느낌도 피하고

• 방수 안전성도 확보할 수 있습니다.

이건 설계, 구조, 시공 모두가

처음부터 머릿속에 넣고 가야 하는 부분입니다.

정리하겠습니다.

1. 예전 옥상 방수는 비노출 우레탄 위에 보호 콘크리트를 타설하는 방식이었고,

   이때 콘크리트 크랙과 시공 난이도가 문제였다.

2. 최근에는 노출 우레탄 위에 인조잔디를 올려

   방수층을 보호하고,

   자외선을 차단하며,

   미관까지 챙기는 건식 마감 방식이 늘고 있다.

3. 옥상 방수에서 가장 중요한 디테일 중 하나는

   드레인 주변과 바닥 경사다.

   • 드레인 주변은 깊게 파고 탄성재로 채워준다.

   • 바닥은 드레인으로 향하는 구배를 반드시 확보해야 한다.

4. 옥상과 실내가 연결되는 부분은

   골조 단계에서부터 층고를 여유 있게 계획해

   실내 바닥이 외부 옥상보다 항상 높도록 설계해야 한다.

그리고 마지막 결론은 이 한 줄입니다.

물은, 절대 고이지 않게 해야 한다.

옥상 방수의 시작도, 끝도

결국 이 한 문장으로 정리할 수 있습니다.

[한국목재신문=김미지 기자] 지난 2019년 11월 7일 건축물 화재안전기준을 강화한 ‘건축법 시행령’ 개정안이 본격 시행됐다. 개정안에 따르면 어린이집, 학교, 병원에는 층고나 높이와 상관없이 스티로폼처럼 불이 잘 붙는 가연성 외장재 사용이 전면 금지된다.

또한 건축법 시행령 제56조(건축물의 내화구조)에 따라 근린생활시설, 문화 및 집회시설, 체육시설 등의 용도로 사용되는 생활SOC 시설의 경우 건축물의 바닥면 합계가 2,000㎡ 이상이면 준불연재료 이상의 외장재를 사용해야 한다.

기존에는 높이 6층 이상 또는 22m 이상인 건축물에 대해 가연성 외장재 사용을 금지했으나 바뀐 개정안을 보면 3층 이상 또는 9m 이상으로 확대 적용됐다. 사용이 제한된 마감재료는 단열재와 도장 등 코팅재료를 포함해 외벽을 구성하는 모든 재료를 대상으로 한다.

건축자재의 난연성능은 불연재료(난연1급), 준불연재료(난연2급), 난연재료(난연3급)로 나뉜다. 건축법 개정안이 시행됨에 따라 3층 이상 건축물에는 5분 이상 불에 타지 않는 ‘난연(난연3급)’ 이상의 외장재를, 어린이와 노인 등이 이용하는 건축물의 경우 10분 이상 불에 타지 않는 ‘준불연(난연2급)’ 이상의 외장재를 의무적으로 사용해야 한다.

이를 어길 시에는 이행강제금을 지불해야 한다. 개정 이전에는 해당 건물 시가표준액의 3%였던 이행강제금이 시가표준액의 10%로 인상됐다.

이에 건자재업계에서는 난연성능을 인증받은 제품을 앞 다퉈 선보이는 등 시장 선점을 위해 제품 개발 및 홍보에 주력하고 있다.

업계 한 관계자는 “화재안전기준이 강화된 건축법 시행령과 높아지는 기술수요를 충족하기 위해 난연성능을 인증 받은 고가의 기능성 제품들이 출시될 것으로 보인다”며 ”이러한 현상은 앞으로 건자재 시장의 새로운 흐름을 주도할 것”이라고 말했다.

또 다른 건자재 업계 관계자는 “해외에서 받은 난연성능 인증서가 있었는데 국내 건축법 시행령이 개정된다는 말을 듣고 서둘러 국내 시험인증 절차를 밟고 있다”며 “올해 말 시험성적표를 받으면 이를 바탕으로 적극적인 홍보에 들어갈 것”이라고 말했다.

비엠투, 난연1급 외장재 ‘아이아라’...컬러풀한 외벽 디자인 돋보여

불연건축자재 리딩 컴퍼니 ‘비엠투’는 태국 글로벌기업 ‘SCG’社의 화이버시멘트 제품을 국내 독점 공급하고 있는 회사다. 비엠투는 컬러풀한 외관 색상과 디자인이 돋보이는 난연1급의 건축외장재 ‘아이아라’ 제품을 공급하고 있다. 비엠투 불연건축자재는 ‘아이아라’ 제품 외에도 내벽과 외벽에 사용하는 모데나, 스마트보드, 그루브보드, 랩사이딩, 스마트우드부터 데크로 사용하는 티클립 후로링 등 다양한 제품을 선보이고 있다.

300여 개의 계열사를 가진 태국의 SCG는 시멘트 복합자재, 화학, 패킹 사업을 운영하고 있는 대기업이다. 주력제품에는 시멘트의 장점인 내구성과 불연성은 살리고 단점인 높은 중량과 약한 내충격성을 천연펄프 재료인 목섬유로 보완한 화이버시멘트 제품들을 국내에 공급하고 있는 글로벌 기업이다.

포틀랜드 시멘트로 만들어진 난연 외장재 ‘아이아라’는 석면이 포함돼 있지 않아 유해물질을 만들어내지 않고 20분 동안 화재에 노출돼도 불에 타지 않는 난연 1급 제품이다. 자동차 산업 코팅제와 동등한 도장 기술이 적용돼 광택이 오래가며 스크래치에도 강한 것이 특징.

특히 직사각형 형태에만 갇혀 있던 건축 외장재의 틀을 깨고 다채로운 디자인을 선보여 스타일의 한계를 개선한 점이 눈길을 끈다.

‘아이아라’는 톤 다운된 9가지 색상과 3가지 타입의 디자인으로 구성돼 있다. 3가지 디자인 중 클래식룩(Classic Look)은 다양한 색상을 조합해 개성 있는 패턴 스타일로 외벽을 꾸밀 수 있다. 모던룩(Modern Look)은 벽돌집처럼 외관을 연출할 수 있고, 팀버룩(Timber Look)은 목재의 나이테 질감을 구현해 작은 목재 큐브들이 연결된 것 같은 아기자기한 스타일 연출이 가능하다.

아이아라 CLASSIC LOOK이 적용된 건물.

벽돌집 스타일로 연출이 가능한 모던룩(좌), 나뭇결 질감을 살린 팀버룩(중앙), 두 가지 커러를 조합해 개성있는 스타일을 완성할 수 있는 클래식룩(우).

불연 외장재 아이아라 지붕시공 사례

불연외장재 아이아라 지붕시공사례

불연 외장재 아이아라 지붕시공 사례

동화기업(주), 난연3급 외장재 ‘익스커버’는 전용 프로파일 적용해 시공도 간편

동화기업은 신제품 ‘익스커버(Ex-Cover)’를 출시하며 건축 외장재 시장에 진출했다. 외벽 마감재인 익스커버는 포름알데이드가 발생하지 않는 SUPER E0 등급의 나프보드를 핵심 소재로 표면에 자외선에 의한 표면 변색을 방지하는 특수 필름을 붙여 제작됐다.

한국건설생활환경시험연구원의 방염, 난연 성능 실험을 모두 통과한 제품으로 6분 동안 화재에 노출돼도 불이 붙지 않아 난연3급을 인정받았다. 국립산림과학원에서 진행하는 기후 및 부식 테스트를 1년간 거쳐 내구성과 내수성까지 입증된 제품이다.

신제품 익스커버는 기존 고밀도 압축 패널의 단점인 시공 편의성과 균일하지 못한 마감 처리를 개선한 제품이다. 기존의 고밀도 압축 패널 제품은 밀도가 단단해 특수 설비를 사용해야만 재단할 수 있었다. 반면 익스커버는 재단과 가공이 쉬워 목공용 설비만으로 간편하게 가공할 수 있다.  또한 홈 사이에 끼우는 방식인 전용 프로파일을 사용해 별도의 볼트와 피스를 사용하지 않아 마감 처리가 깔끔하고 시공이 간편하다.

디자인은 백색과 은색의 단색 2종과 4종의 나무 패턴으로 구성돼 있으며, 규격 사이즈는 290/390/590mm × 2420mm × 10.6mm(두께)로 3가지 타입이다.

난연 외장재 ‘익스커버’ 시공 예시.

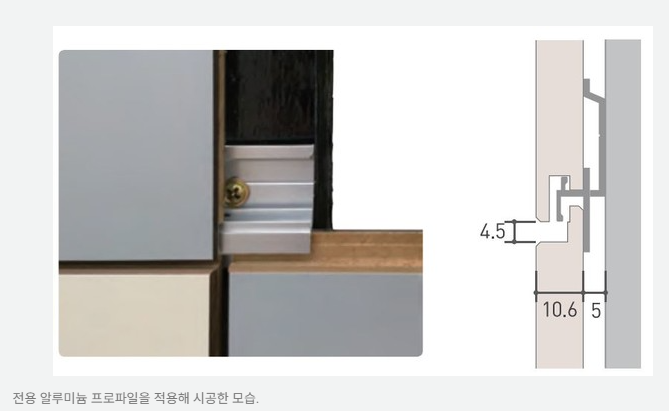

전용 알루미늄 프로파일을 적용해 시공한 모습.

에스와이, 누수‧디자인 개선한 준불연 외장패널 ‘히든메탈Ⅱ’

종합건축자재 전문기업 에스와이는 최근 외장패널 ‘히든메탈Ⅱ’를 선보였다.

히든메탈 시리즈는 그동안 메탈패널이 지적받아온 누수 및 난연성을 개선한 제품이다. 4면 마감으로 단열재인 글라스울이 밖으로 노출되지 않아 누수와 부식문제를 해결했고, 볼트 고정 부위에 보강재를 사용해 고정력을 높였다. 불연재인 글라스울을 핵심 소재로 사용해 난연2급을 받았으며 단열성능에서도 가장 높은 ‘가’등급을 확보했다.

히든메탈의 두 번째 시리즈인 히든메탈Ⅱ는 제품 모서리 부분에 절곡 없이 라운드형으로 마감하는 딥드로잉 기술을 적용해 방수 및 기밀성을 높였으며 깔끔한 코너마감으로 세련된 외관을 완성할 수 있다. 상업용 건축물이나 연구시설뿐 아니라 반도체공장 등과 같은 첨단공장에도 시공 가능하다.

볼트 고정 부위에 보강재를 사용해 고정력을 높인 메탈패널 ‘히든메탈Ⅱ’

깔끔한 코너 마감이 가능한 시공 예시.

(주)서한안타민, 영하 50도~영상 80까지 버티는 준불연 외장재 AOP

친환경 불연 자재를 생산하는 서한안타민은 최근 기후변화에 강한 준불연 외장재 ‘AOP’를 선보였다.

난연2급 외장재인 AOP는 10분 동안 화재에 노출돼도 불에 타지 않고, 천연무기물을 심재로 해 인체에 유해한 물질을 만들어내지 않는다.

또한 AOP는 연필로 긁어 표면 강도를 시험하는 연필경도 시험에서 최고치인 9H를 받았다. 영하 50도에서 영상 80도의 기후에서도 변형이 발생하지 않으며, 표면에 적용된 특수 코팅으로 물방울 흡착을 방지하고 먼지 등의 이물질을 밀어내는 세정효과까지 갖췄다.

총 80가지의 색상으로 소비자의 취향에 맞게 다양한 외관 스타일을 연출할 수 있으며 햇빛이 비췄을 때 은은한 광택감이 세련된 분위기를 연출한다.

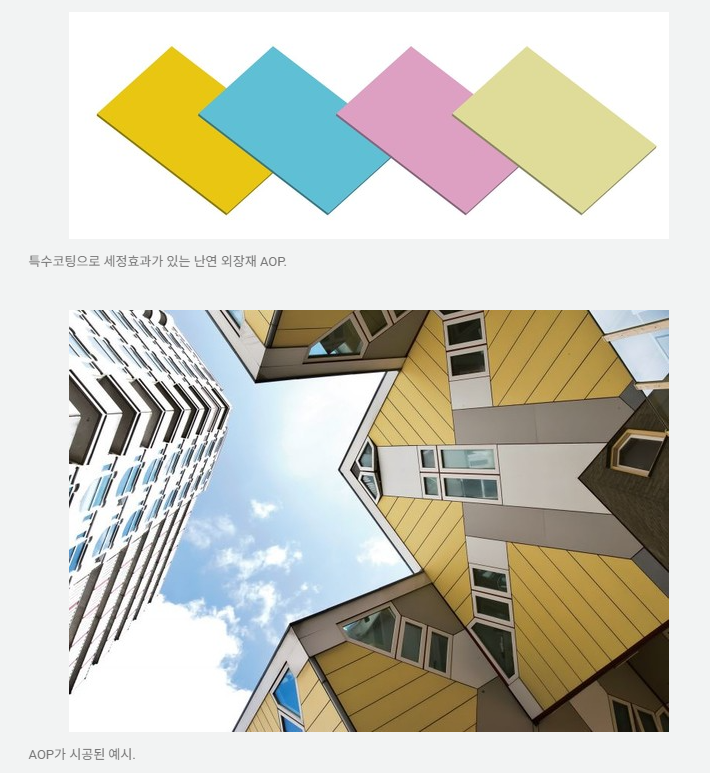

특수코팅으로 세정효과가 있는 난연 외장재 AOP.

AOP가 시공된 예시.

출처 : 한국목재신문(https://www.woodkorea.co.kr)

PVC 시스템 창호 표준 시방서 정리

1. 일반 사항

• 적용 범위: 패시브건축협회 인증 건축물의 PVC 시스템 창호 공사에 적용표준시방서-PVC시스템창호-20210819

• 자재: KS 규격 또는 동등 이상 품질 자재 사용 원칙표준시방서-PVC시스템창호-20210819

• 안전 규정: 작업자 안전장구 착용 필수, 안전 비용은 계약에 포함표준시방서-PVC시스템창호-20210819

• 공사 범위: 창호 제작·운반·설치, 기밀 테이프 및 수성 연질폼 충진, 빗물받이 후레싱 포함표준시방서-PVC시스템창호-20210819

2. 성능 요구 사항

• 열관류율 (Uf, 프레임 기준)

  • 중부 1·2 지역: 1.0 W/㎡·K 이하

  • 남부 지역: 1.2 W/㎡·K 이하

  • 제주 지역: 1.6 W/㎡·K 이하표준시방서-PVC시스템창호-20210819

• 유리

  • 3중 유리: 2번·5번 면 Low-E 코팅 + 중앙 반강화유리표준시방서-PVC시스템창호-20210819

  • Ug ≤ 0.8 W/㎡·K

  • g-value ≥ 0.4 (일사획득률)표준시방서-PVC시스템창호-20210819

• 기밀 성능: 1등급 (누기율 0 목표)표준시방서-PVC시스템창호-20210819

• 간봉: 단열 간봉 적용 (선형열교 ≤ 0.03 W/m·K)표준시방서-PVC시스템창호-20210819

• 기밀 테이프

  • 내부: 방습/기밀 (투습저항계수 ≥ 7,000)

  • 외부: 방수/투습 (sd값 ≤ 1m, 방수 ≥ 2.5m)표준시방서-PVC시스템창호-20210819

• 난연폼: 저팽창·난연 성능 (B2 등급 이상)표준시방서-PVC시스템창호-20210819

3. 시공 지침

• 창호 위치

  • 단열재와 연결되는 위치에 설치하는 것이 원칙.

  • 실제 시공에서는 누수 방지와 시공 정밀도를 위해 골조 쪽에 설치 후 보완하는 방식을 권장표준시방서-PVC시스템창호-20210819.

• 이격 거리

  • 좌·우·상부: 30mm 이상

  • 하부: 50mm 이상 확보표준시방서-PVC시스템창호-20210819

• 고정 방법

  • 전용 스크류 및 고정철물 사용 (고정 간격: 50~70cm, 상황별 차등 적용)표준시방서-PVC시스템창호-20210819

  • 콘크리트·철근 간섭 고려, 최소 40mm 이상 매입표준시방서-PVC시스템창호-20210819

• 마감

  • 외부 방수·투습 테이프, 내부 기밀·방습 테이프 끊김 없이 시공표준시방서-PVC시스템창호-20210819

  • 설치 허용오차: 수직·수평 ±2mm 이내표준시방서-PVC시스템창호-20210819

4. 조정 및 유지

• 유리 삽입 후 창짝 수평·수직 점검 및 하드웨어 미세조정표준시방서-PVC시스템창호-20210819

• 청소: 모르터, 페인트, 본드, 모래, 먼지 제거표준시방서-PVC시스템창호-20210819

• 보양: 합성수지 보양판 설치, 손상시 보수 또는 교체표준시방서-PVC시스템창호-20210819

• 기밀 테스트: 최소 2회 (시공 중/준공 후) 실시표준시방서-PVC시스템창호-20210819

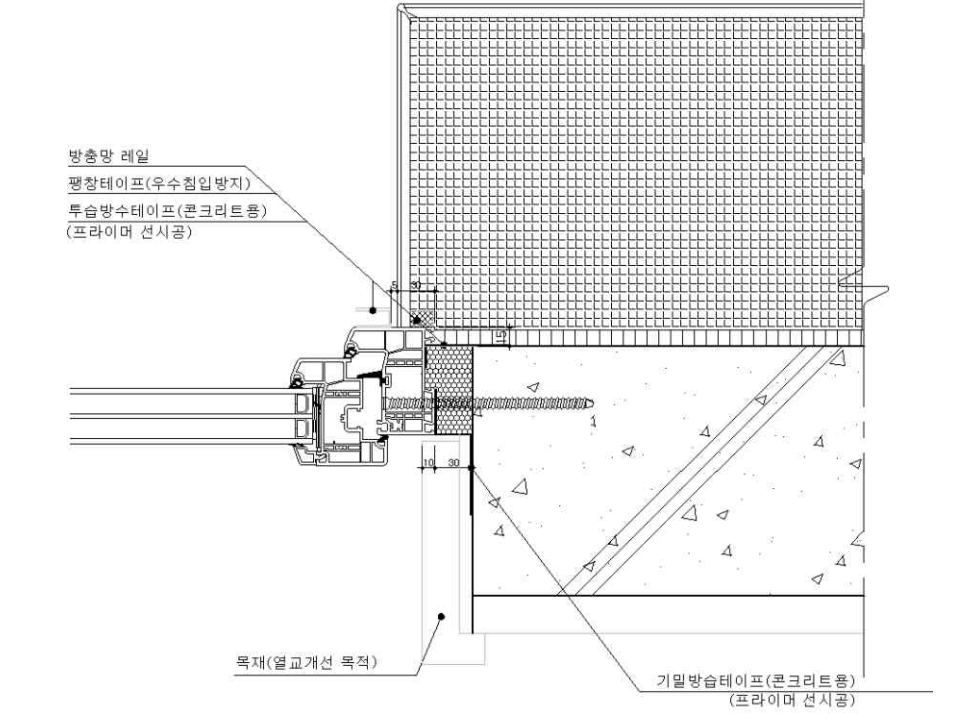

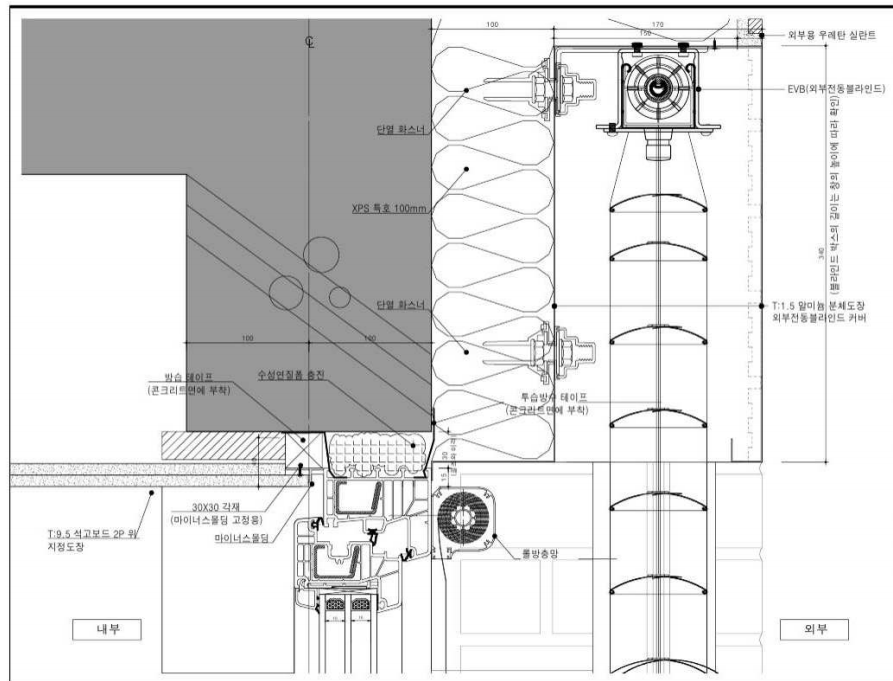

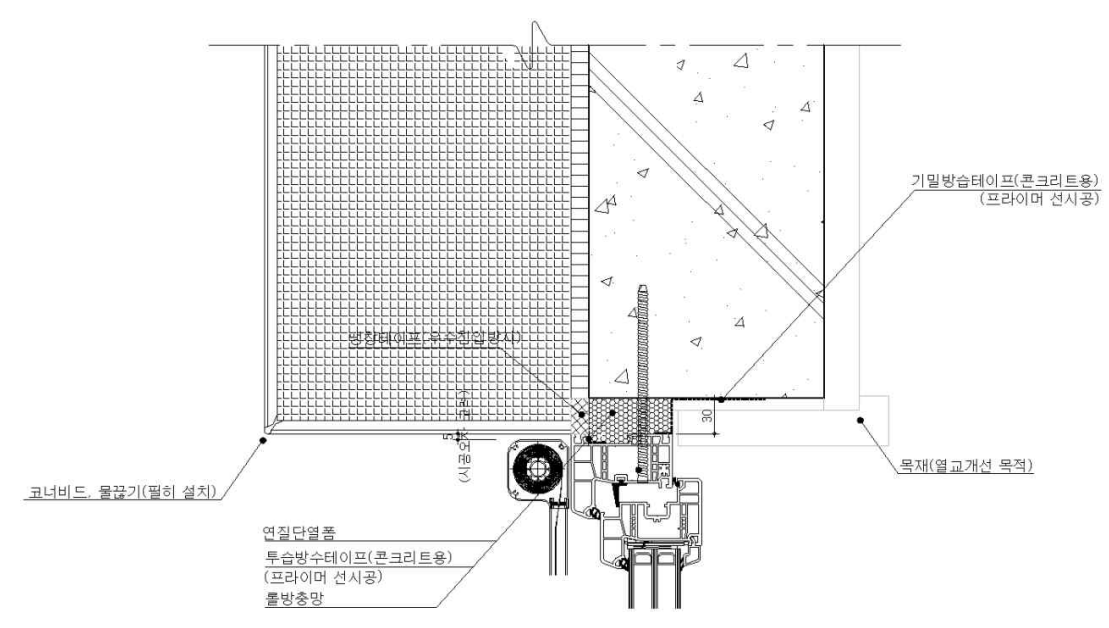

5. 참고 디테일

• 문서 뒷부분에 창호 상부·하부·측부 상세도 포함표준시방서-PVC시스템창호-20210819

• 단열재·투습테이프·빗물받이 결합 구조를 도면으로 제시표준시방서-PVC시스템창호-20210819

핵심 요약

PVC 시스템 창호는 열관류율, 기밀성, 단열 간봉, 이격 설치, 기밀 테이프·난연폼 충진이 품질의 핵심 포인트입니다.

시공은 단순히 창호 설치가 아니라 패시브 건축물 성능을 유지하기 위한 통합 공정으로 접근해야 합니다.

항상, 누구나, 모든 매체에서 “설계가 우선이다. 설계비 아끼면 안된다. 설계를 제대로 해야 한다.”라고 이야기하고, 결국 그렇게 되지 못한다.

 이 것만으로 하나의 특집을 꾸며도 모자랄 듯 하지만, 극단적으로 짧게 원인을 표현하자면 “비용의 가치만큼 건축사가 서비스를 하지 못하기 때문”이다.

 지금까지 건축사의 서비스는 “법적 행정처리 대행”을 기본료로 하고, 여기에 더 추가되는 비용은 이른바 “디자인값”이었다. 문제는 이 디자인이라는 것은 “하지가 없는” 상태에서 가치를 획득할 수 있다는 것이다. 누수, 결로, 곰팡이, 균열, 더위, 추위로 살기 어려운 건물에 디자인이라는 포장(실제로 정말 좋은 디자인을 포함)을 하면 한번 잡지에 나올 수는 있겠고, 또 일시적으로 유명세를 탈 수도 있겠지만... 이 것이 집단의 신뢰까지 이어질 수는 없다. 지금처럼 열린 세상에는 더더욱 그러하다.

 물론 세계에서 0.1% 이내에 드는 건축사는 다를 수 있다. 그들이 디자인한 건물을 소유한다는 것 자체가 목적이기에 (이 역시 논란의 여지는 있지만) 그 집이 설사 어떤 하자가 있더라도 만족할 수도 있기 때문이다.

 이 말을 뒤집어 이야기하면, 이 0.1% 안에 들지 못한다면 하자가 생기지 않도록 최선을 다해야 한다. 특히 아주 기본적인 하자인 “구조적 결함, 누수, 결로”는 없도록 해야 한다.

 이 것이 “제대로 된 설계”이며, 이 것이 전제가 된다면 (비록 시간이 걸리겠지만), “설계가 우선”이라는 뜬구름식 표어가 있지 않더라도 건축주는 충분히 정당한 비용을 지불할 의사가 생길 것이다.

 건축주는 건축사가 설계하는 도면에 당연히 하자가 없다고 생각을 하고, 설계비 안에 이미 이를 위한 비용이 포함되었다고 보고 있고, 그 것이 당연하다.

그러나 만약 건축사가 “이 설계비는 하자예방이 들어 있지 않습니다. 이 비용으로는 비가 샐 수도 있고, 결로가 생길 수도 있습니다.”라고 이야기한다면 맡길 사람이 있을 리가 없다.

 여기로부터 자유롭다 이야기할 수 있는 건축사가 몇 명이나 될 것인가?

 예를 들어 단면도를 아래와 같이

가. 외벽은 외단열, 지붕은 내단열

나. 외벽을 양단열, 지붕은 내단열

다. 외벽과 지붕을 모두 내단열

로 그리는 모든 건축사는 (지금 기준으로) 아무 생각이 없다는 것이며, 이는 더 이상 새로운 공부를 하고 있지 않은 건축사라는 뜻이기 때문이다. 이런 식의 도면은 공사를 시작하기도 전에 이미 하자를 안고 가겠다는 것이다.

 물론 최선을 다해도 하자가 생길 수 있다. 하지만 최소한 “설계하자”는 아니라고 떳떳하게 말할 수 있어야 한다. 그냥 우기는 것이 아니라...

 패시브하우스의 구조별 접근 전략에 하자부터 이야기하는 것은 “패시브하우스가 건축물의 기본적인 하자를 없애려는 노력의 산물”이기 때문이다.

이 글에서는 극히 기본적인 사항에 대해 수박 겉핥기처럼 적을 수 밖에 없으며, 자세한 사항은 각 분야별로 별도의 글로 다룰 예정이다.

공통

 가. 외관이 단순해야 한다. 형태의 복잡함은 곧장 공사비의 압박으로 돌아온다. 외벽 1제곱미터를 만드는데 구조부터 마감까지 약 30만원정도가 들어 간다. 외벽의 면적을 줄이는 것이 공사비 절감의 가장 빠른 지름길이다.

 현재 지어지는 주택을 보면 외벽의 면적이 서로 최대 2배까지 차이가 나는 것도 있다. 단순한 외관의 30평대 주택 외벽의 면적이 150제곱미터라면 그 두 배가 되므로, 증가 공사비는 4,500만원이나 한다. 즉 평당 120만원이 넘게 추가되는 것이다. 이를 위해 돌출되거나, 들어간 부분이 최소화 될 수 있도록 설계사무소와 긴밀히 이야기를 나누어야 한다.

 나. 패시브하우스를 떠나서 미세먼지 때문이라도 환기장치에 대한 설계와 공사비예산을 미리 책정해 놓아야 한다. 공사비는 30평대 주택을 기준으로 인건비 포함 약 500만원대로 형성된다.

 다. 창이 있으면 차양을 함께 생각해야 한다. 올해 여름을 겪으셨으면 더 길게 이야기하지 않아도 다들 이해하시리라 생각된다.

콘크리트 구조

가. 구조체

 첫 번째, 콘크리트는 현장에서 만들어진다. 그러기에 마르는데 시간이 필요하며 이 시간이 상상보다 훨씬 긴데, 좋은 조건에서도 약 2년이 필요하다. 겨울에 타설되면 그 보다 더 오래 걸린다. 그러므로 이  내부 수분이 증발되는 방향을 고려해야 한다.

 두 번째, 콘크리트는 열전달이 매우 빠르다. 단열재 대비 약 70배 정도된다. 그러므로 콘크리트는 단열재로 완전히 감싸 주어야 한다.

 세 번째, 면의 평활도가 손맛에 달려 있다. 벽면이 평활하지 못하거나 개구부의 치수가  다 다르면 일하는 사람이 힘들고, 힘들면 품질이 안나오고, 품질이 안나오면 하자가 발생하다. 그러므로 평단가로 계약하는 골조팀과 계약을 하면 안된다.

나. 누수

 창호 주변에 방수테잎이 붙어야 한다.

실란트 코킹으로 방수를 기대 한다거나, 이 조차 하지 않는 것은 협회 홈페이지에 지긋 지긋하게 올라 오는 창문 주변 누수의 근본적인 원인이 된다.

 콘크리트는 모든 이어치기한 부분에 “지수판”이라는 것이 시공되어야 한다. 콘크리트 구조의 누수는 거의 모두 이 이어치기한 부분에서 생기기 때문이다. 나머지는 방수가 해결해야 한다.

 방수는 소재의 문제보다는 설계와 사람의 문제가 90%이다. 모든 방수재는 다 좋다. 다만 그 자재가 제시하는 두께와 방식으로 시공되어야 한다. 그 것이 안되면 모든 방수재는 다 무용하다.

예를 들어 평지붕에서 가장 흔히 볼 수 있는 녹색의 우레탄도막방수는 외기에 노출되게 시공되어서도  안되고, 3번에 걸쳐 3mm 두께가 되어야 한다. 이 것이 지켜지고 있지 않을 뿐이다.

다. 단열

항상 “외단열 우선”이다. 이 점은 분명한데 문제는 네 가지 부분에서 존재한다.

 첫 번째는 일부는 외단열, 일부는 내단열의 혼용과 혼용되더라도 이에 따른 적절한 조치를 하지 않는 다는 점이다.

두 번째는 전부 외단열로 했더라도 누락되는 부분이 있다는 것이다. 대표적으로 아래의 네 가지 경우가 해당된다. 이렇게 단열재가 누락된 부분이 모두 없어야 한다.

세 번째는 각종 외벽 마감재를 달아 매기 위한 철물 들이 단열재를 뚫고 들어가는 부분이다.

<석재 고정 철물 사례>

 이 것을 해결하기 위한 다양한 제품이 이미 시장에 나와 있다. 그러나 이 부분보다 더 심각한 것이 두가지가 있는데..

첫번째는 석재를 고정할 때, 석재에 홈을 내서 철물을 삽입해야 하는데, 그냥 철물 위에 올려 놓고 에폭시 본드로 붙이고 만다는 것이다. (이 것은 잠재적 살인미수에 해당한다.)

두번째는 거푸집을 고정하기 위한 폼타이를 제거하지 않는 다는 것이다.

폼타이는 철이며, 콘크리트보다 열전달이 훨씬 잘된다. 그리고 원래부터 거푸집 제거 후에 잘라낼 수 있도록 디자인이 되어져 있는 제품이다. 그러므로 단열재 속에서 묻힐 수 있도록 끝 부분을 잘라 내야 한다.

<폼타이>

 네 번째는 일체타설을 한다는 것이다.

일체타설은 오로지 시공 속도를 높이려는 것이지 그 건물의 성능을 높이려는 목적이 아니다. 그러므로 건축주 또는 감리자는 이를 허용해서는 안된다. 일체타설은 열교, 탈락, 후공정의 복잡함, 온도에 의한 균열 등 수많은 문제를 내포하고 있기 때문이다.

그러므로 단열재는 후부착이 되어야 한다.

1. 남아 있는 폼타이에 의한 열교

2. 콘크리트 건조시 수축/팽창으로 인한 단열재의 균열

3. 새어 나온 콘크리트에 의한 열교

* 결정적으로 단열재 내부에 타설된 콘크리트의 품질을 육안으로 확인할 수 없어진다.

라. 기밀

콘크리트 구조의 기밀은 비교적 쉽고 용이하다. 창호 주변과 각종 외벽 배관 주변만 신경쓰면 되기 때문이다. 여기에 관한 내용은 앞선 글에 적은 바 있다.

경량 구조체 공통

가. 방습층 필수

 경량구조체(경량목구조, 중목구조, 경량스틸구조)에서 가장 최우선은 실내측에 방습층이 있어야 한다는 것이다. 이는 그 무엇보다 우선이다.

이 방습층이 없다면 목조주택을 포함한 모든 경량구조는 성립될 수 없다. “그럼 지금까지 방습층없이 지어진 모든 목조주택은 잘못된 것인가?” 라는 질문에도 “당연히 그렇다.”라고 대답할 수 있다.

 왜냐면 건축법에도 이 방습층을 요구하고 있기 때문이다. 즉 방습층이 없는 경량구조는 모두 불법건축물이다. 이 법은 어제 오늘 생긴 것이 아니라 2001년부터 있어 왔다. 이 방습층의 내용에 대해서는 앞선 글에 언급된 바가 있으나, 워낙 중요한 내용이라 한번 더 강조를 하는 것이다.

 이 방습층을 "가변형방습지"로 한다면 더 나은 결과를 보장받을 수 있다.

<경량목구조의 방습층>

  나. 기초의 단열

 1층 바닥의 단열은 해당 두께를 기초 상부에 몰아서 하는 것이 낫다. 물론 기초 측면의 단열도 꼭 해야 한다.

 아래 사진은 "지어져서는 안되는 판넬집"의 경우인데, 기초측면의 단열재를 누락하면서 겨울철 외벽에 붙어 있는 화장실이 다 얼어서 물조차 쓸 수 없는 사례이다.

다. 레인스크린없는 외단열

  레인스크린은 북미에서 “외단열재 뒷면으로 빗물이 넘어가면서 OSB가 상하게 된 큰 하자를 겪은 후에 생겨난 방식”인데 문제는 이 레인스크린 속으로 외기가 들어가는 방식이라서 이 외측의 단열재는 단열성능이 없다고 본다는 점이다. 그러므로 레인스크린없이 글라스울 또는 미네랄울을 밀착해서 외단열을 하는 것이 단열성능을 높힐 수 있는 방법이다.

 만약 단열성능을 높이고자 건식구조 외벽에 레인스크린없이 EPS단열재를 밀착하여 사용하는 것은 투습성능 부족으로 인한 하자 발생 확률이 아주 높아 허용되지 않는 방법이다. (투습이 가능한 EPS는 자재정보에서 볼 수 있다.)

 <경량구조 외벽의 추가 단열시공>

 또한 외단열을 추가하는 것이 유리한 다른 이유는 경량구조외벽에서 이 구조체가 차지하는 면적이 상당하기 때문이다. 즉 창문 주변의 수직재나 수평재를 자세히 보면 구조재로만 꽉 차있어서 단열재가 들어갈 수 없고 그 면적이 상당함을 쉽게 인지할 수 있다. 즉 구조체 두께를 늘린다고 해서 이 것이 획기적으로 나아질 수는 없으므로, 이 점을 고려하여 외측에 단열을 한번 더 하는 것이 나은 선택이 된다.

라. 단열 두께

 경량구조는 구조체의 두께가 곧 단열재의 두께가 된다. 2018년 9월부로 건축법의 단열성능이 강화되면 더 두꺼운 단열재를 사용해야 하는데, 여기에 대한 대응은 경량이냐 중목이냐 경량스틸이냐에 따라 다르지만, 지금과 같은 방식으로는 불가능하다.

특히 단열재가 경량목구조보다 더 많이 빠지게 되는 (구조체가 차지하는 면적이 더 많기에) 중목구조와 철에 의한 열손실이 더 큰 경량스틸구조는 반드시 외단열이 추가되어야 한다.

마. 실내 설비층

 경량구조는 실내측에 방습층이 필수적이기 때문에, 각종 배관이 벽체 속에 들어가면 그 것이 벽 밖으로 나올 때, 이 방습층을 훼손하게 된다. (예: 수도꼭지, 콘센트박스 등) 그래서 경량구조는 [구조체 - 방습층 - 설비층 - 석고보드]의 순서로 구성이 이루어져야 한다. 이 설비층은 약 40mm 두께면 무난하다.

 <설비층 구성 모습>

바. 지붕의 단열재 위치

 현장에서는 웜루프, 콜드루프(?)로 구분을 하고 있으나, 통기층의 형성과는 무관한 용어이고, 협회에서는 내부통기지붕, 외부통기지붕으로 용어를 정하였다.

 최근은 외부통기지붕으로 가는 추세이나, 내부통기지붕이라고 할지라도 실내층에 방습층이 제대로 형성되면 심각한 하자로 이어지지는 않는다. 다만 열적으로 불리할 뿐이다. 공사비 차이도 별로 없으므로 가능하다면 외부통기지붕을 선택하도록 한다.

<내부통기지붕>

<외부통기지붕>

  여기서 외부/내부를 가르는 기준은...

외부공기가 들어가는 위치가 지붕용 투습방수지의 안쪽이면 내부통기지붕, 바깥쪽이면 외부통기지붕이라 할 수 있다.

사. 설계사무소의 선정

 우리나라 건축사 대부분이 콘크리트 구조의 설계는 익숙해도 경량건축물은 경험이 많지 않다. 그런데 가끔 건축사의 이야기를 들어보면... “목구조는 건축사가 기본 도면만 그리고, 나머지는 목구조 전문 시공사가 알아서 하는 거여요”라고 하시는 분이 있다.

 이런 건축사에게 설계를 맡겨서는 안 된다. 왜냐면 이런 분들은 실제 목구조를 전혀 이해하고 있지 못하다는 뜻이며, 평면, 단면 등 도면을 그릴 때 구조적 또는 마감 등이 시공 가능하도록 그려내지 못하기 때문이다. 이런 도면을 나중에 시공회사에게 넘겨봐야 좋은 소리 듣지 못하는 것은 기본이고, 자질구레한 설계변경에 대해서 공사비는 시간이 갈 때마다 올라가는 것을 경험하게 될 것이다.

경량목구조

 가. 단열

 경량목구조는 다른 경량구조에 비해 비교적 스터드의 크기도 작고, 나무라는 이득이 있어서 구조체의 두께가 더 두꺼워 지거나 (2x6 → 2x8) 추가적인 단열재가 붙는, 두 가지 방법 중 하나를 선택할 수 있지만, 가급적 구조체 외부에 단열을 추가하는 것을 권장한다.

 왜냐면 나무가 아무리 단열성능이 좋더라도 단열재가 아니기에, 외단열이 한번 더 들어가는 것이 여러모로 좋기 때문이다.

 나. 창호의 위치

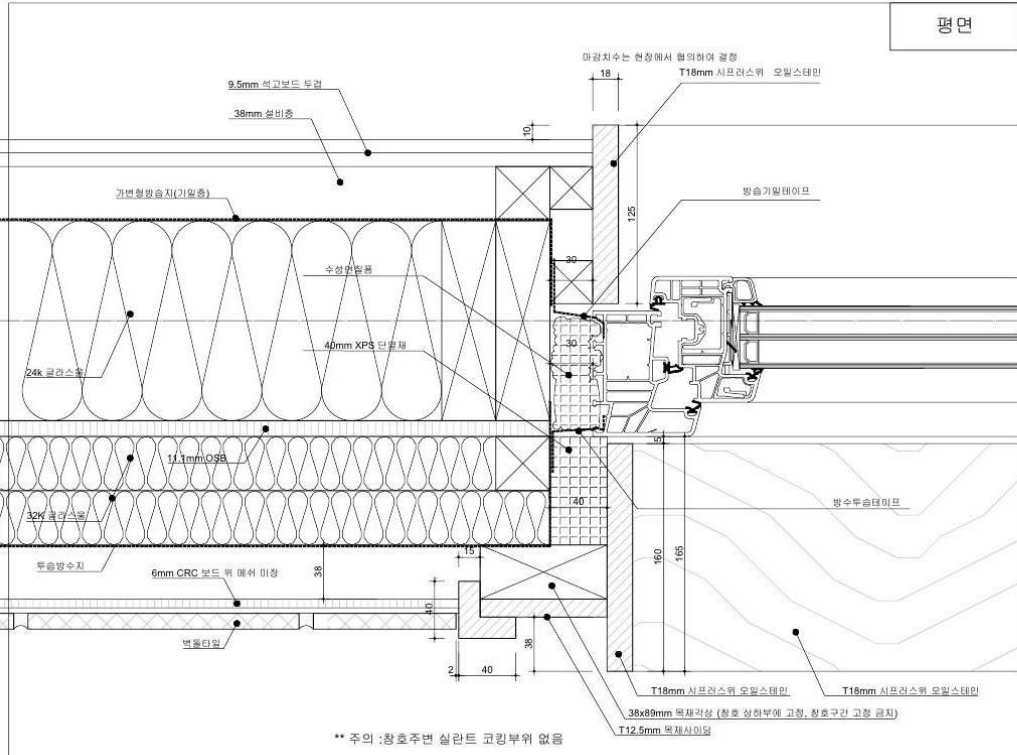

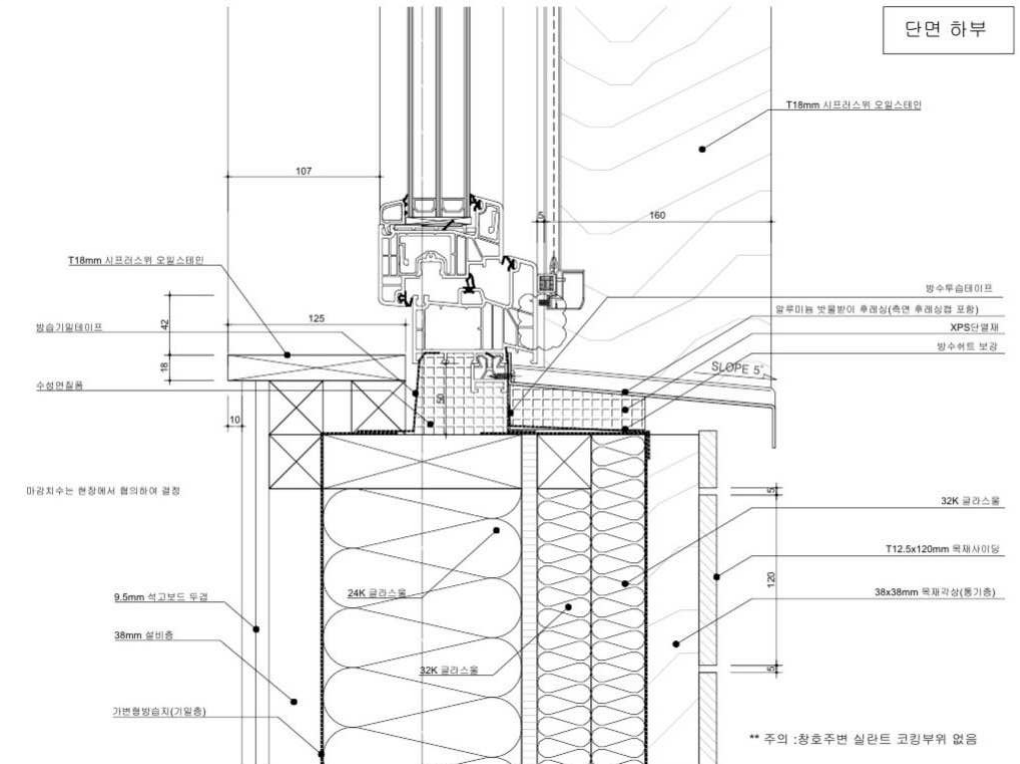

 창호의 위치는 창호와 구조체 사이에 약 20mm 이상의 단열폼이 충진되는 것을 전제로 창호외측과 OSB면을 일치시키는 것이 올바른 설치 위치가 된다.

<경량목구조에서 외단열이 있는 경우의 창호위치>

중목구조

가. 단열

 중목구조는 구조재가 경량목구조보다 두껍기 때문에, 열손실도 비교적 크거니와 그 만큼 들어가는 단열재의 양도 적은 것이 문제가 된다. 특히 실내에 구조재가 노출되는 것을 즐기시는 분이 계신데, 불행히도 권장되는 방법이 아니다. 단열/방습층 형성에 어려움이 있기 때문이다.

 아래 그림과 같이 실내의 방습층이 기둥에 가로 막혀 연속되어질 수 없기 때문인데, 이 불연속성을 해소하는 방법이 마땅치 않다.

  여기에 더해서 중목구조에서 주로 사용하는 기둥의 크기가 120x120mm 인데, 이 두께를 모두 단열재로 채워도 지역에 따라서 올해 9월에 변경되는 건축법을 만족시킬 수도 없다.

 그래서 중목구조라고 할지라도 구조재 자체의 노출은 어려우며, 이를 꼭 하고 싶다면 구조재처럼 보이도록 별도의 마감을 해야 하는 것이 맞다. 또한 법을 만족시키려면 여기에 더해서 외단열을 추가해야 하므로 결국 경량목구조에 외단열을 하는 것과 같은 길을 가야 하며, 기둥의 큰 열교를 막기 위해 경량목구조보다 더 두꺼운 외단열이 시공되어야 한다.

 구조적 이득이 생기는 만큼 잃는 것이 있다고도 볼 수 있다.

 지역에 따라 경량목구조처럼 2x2 한 겹 또는 두 겹의 외단열이 필요하며, 설비층이 필요한 것은 모든 경량구조와 같다.

 <중목구조 올바른 벽체 구성의 예>

 만약 구조재를 실내측에 노출하고 싶다면, 실제 사용된 구조재는 불가능하며 별도로 나무기둥처럼 보이는 마감을 해야 한다.

나. 창호의 위치

 경량목구조와 동일하다.

경량스틸구조

가. 단열

 경량스틸구조의 단열방법은 콘크리트구조와 거의 같다고 봐도 무방하다. 철이 지닌 높은 열전도율 탓에 열교를 효과적으로 끊어 내면서 중단열을 유지하기는 불가능하다.

 특히 목구조와는 다르게 속이 빈 스터드를 사용하기 때문에 이 속을 어떻게 채우느냐도 관건이라, 이 내부에 집중하기 보다는 외단열에 몰입하는 것이 현명한 선택이다.

 이를 전제로 몇가지 대안이 제시될 수 있는데, 아래 그림과 같다. 왼쪽부터 1번, 2번, 3번 방식이라고 한다면,

1번 방식은 목구조와 동일한 개념의 단열방식이며, 단열성능은 가장 낮다.

2번 방식은 스터드 크기를 줄이고, 외단열을 더 두껍게 하는 방식이다. 단열 성능은 더 올라간다.

3번 방식은 작은 스터드를 택하고, 스터드 사이에 단열은 없는 방식이다. 이 공간은 설비층으로 사용되는데, 소음의 전달을 막는 저밀도 단열재를 소량 채울 수도 있다.

단열은 100% 외단열이며, 이 경우에만 EPS와 같은 유기질단열재의 사용이 가능하다.

 세가지 방식 모두 레인스크린이 없는 구조이므로, 1번과 2번 방식은 모두 무기질단열재가 사용된다. 특히 외단열재가 목구조보다 더 두꺼우므로, 공사비 절감에 외단열미장마감이 유리하므로, 고밀도미네랄울이 사용될 수 밖에 없다. 아마도 3번 방식이 가장 저렴하겠지만, 국내에 이런 방식의 경험을 가진 시공사가 거의 없어서 실제로 이 방식의 현장을 보기는 쉽지 않을 것이다.

나. 창호의 위치

 경량스틸구조에서도 창의 위치는 목구조와 같다. 다만 스틸구조의 열교를 막기 위해 목구조처럼 단열폼 만으로는 효과적이지 않으며, 최소한 창의 하단은 고밀도폴리우레탄보드와 같이 압축강도가 매우 높고 단열성능이 높은 재료로 열교를 차단해야 한다.

 이 역시 그리 쉽게 실현될 수 있는 방법은 아니다. 실행의 어려움을 떠나서 경험이 필요한 부분이기 때문이다.

이번 글은 각 구조방식별 패시브하우스의 접근 방식을 좀 더 깊게 들어가 보았다. 아무쪼록 도움이 되었으면 한다. 하지만 이 모든 것을 떠나서 경량구조에 방습층만이라도 시공되는 건축시장이 되었으면 하는 바램이다.
