안녕하세요 여러분. 드디어, 정말 드디어 몇 달 동안 개발하고 테스트하고 다듬은 끝에 이 일이 실제로 시작됩니다.

많은 분들이 오랫동안 제가 실제로 사용하는 전체 BIM 및 Revit 작업 방식이 어떻게 구성되어 있는지 궁금해하셨습니다. 이제 곧 그 모든 것에 접근할 수 있게 됩니다.

저는 실제 프로젝트와 개인 작업 방식에서 만들어진 완성형 Revit 템플릿과 강의를 공식적으로 출시합니다. 이 강의에서는 제가 프로젝트를 어떻게 접근하는지 단계별로 보여드릴 예정입니다. 모델링부터 도면화, 구조, 효율적인 작업 방식, Revit 안에서의 디테일 작업까지 다룹니다.

강의와 함께 제가 직접 사용하는 개인 템플릿도 제공됩니다. 여기에는 주석, 뷰 템플릿, 시트, 패밀리, 브라우저 구성, 그림자 설정 등 다양한 요소가 포함되어 있습니다.

이것은 단순한 템플릿이 아닙니다. 제가 수많은 시간을 들여 만든 하나의 완성된 시스템입니다. 더 빠르고, 더 깔끔하고, 더 전문적인 Revit 작업 흐름을 만들기 위해 구성한 것입니다. 실제 프로젝트에서 제가 직접 사용하는 모든 요소를 이 패키지 안에 담았습니다.

이제 공식 출시일을 향한 카운트다운이 시작되었습니다. 메일함을 확인해 주세요. 출시일에는 특별 혜택도 제공될 예정입니다. 그 전까지는 미리 신청하면 작은 선물도 받을 수 있습니다.

마지막으로 말씀드리고 싶은 것은, 이것은 이제 시작일 뿐이라는 점입니다. 강의나 템플릿에서 여러분을 만나길 바랍니다. 그곳에서 뵙겠습니다.

AI와 로봇이 빠르게 확산되면서 많은 사람들이 사무직 일자리의 미래를 불안하게 바라보고 있습니다. 반복적인 문서 작업, 데이터 정리, 기본적인 상담과 분석 업무까지 점점 자동화의 영향을 받고 있기 때문입니다. 예전에는 안정적이라고 여겨졌던 책상 위의 일들이 이제는 기술 발전 앞에서 더 이상 절대적인 안전지대가 아니게 된 것입니다.

반면 최근 다시 주목받는 분야가 있습니다. 바로 현장에서 몸과 손으로 문제를 해결하는 블루칼라 기술직입니다. 로프공, 목수, 배관공, 조적공, 용접공 같은 직업은 흔히 단순노동으로 오해되기도 하지만, 실제로는 전혀 다릅니다. 이 일들은 오랜 경험과 현장 판단력, 숙련된 손기술이 필요한 전문적인 영역입니다.

현장은 늘 변수가 많습니다. 건물 구조가 조금씩 다르고, 날씨에 따라 작업 조건이 달라지며, 재료 상태나 숨겨진 배관 문제, 기존 시공 오차처럼 예상하지 못한 상황이 끊임없이 발생합니다. 이런 환경에서는 매뉴얼만으로 대응할 수 없습니다. 결국 순간적으로 판단하고, 눈으로 보고, 손으로 조정하며 해결하는 능력이 필요합니다. 바로 이 지점이 AI가 쉽게 대체하기 어려운 이유입니다.

이들 직업의 가장 큰 장점 중 하나는 정년이 사실상 없다는 점입니다. 기술은 나이가 들수록 사라지는 것이 아니라 오히려 쌓입니다. 숙련이 쌓일수록 더 어려운 일을 맡을 수 있고, 문제 해결 능력이 인정받을수록 몸값도 올라갑니다. 학력이나 자격증 한 장보다 실제 현장에서 축적된 경험과 신뢰가 더 큰 자산이 되는 구조입니다.

특히 건설 현장은 이미 숙련공 부족이 심각한 상황입니다. 젊은 인력 유입은 줄어들고 있고, 기존 기술자들은 점점 고령화되고 있습니다. 그렇기 때문에 제대로 된 기술을 갖춘 사람은 앞으로도 계속 필요할 가능성이 큽니다. 단순히 힘든 일을 한다는 개념이 아니라, 누구나 대신할 수 없는 기술과 감각을 가진 전문가로서 가치가 높아지는 것입니다.

앞으로의 블루칼라는 과거처럼 단순히 몸으로만 일하는 사람이 아닐 것입니다. 기계를 이해하고, 장비를 다루고, 현장을 판단하며, 예상 밖의 문제를 해결하는 기술 전문가로 발전할 가능성이 더 큽니다. 결국 AI 시대에 살아남는 힘은 책상 위의 지식만이 아니라, 현장에서 몸으로 익힌 안목과 손끝의 기술에 있을지 모릅니다.

세상이 바뀔수록 더 분명해지는 사실이 있습니다. 기술은 사람을 대체하기도 하지만, 동시에 진짜 실력을 가진 사람의 가치를 더 선명하게 드러내기도 합니다. 그런 의미에서 블루칼라 기술직은 사라지는 직업이 아니라, 오히려 다시 평가받고 있는 미래형 전문직일지도 모릅니다.

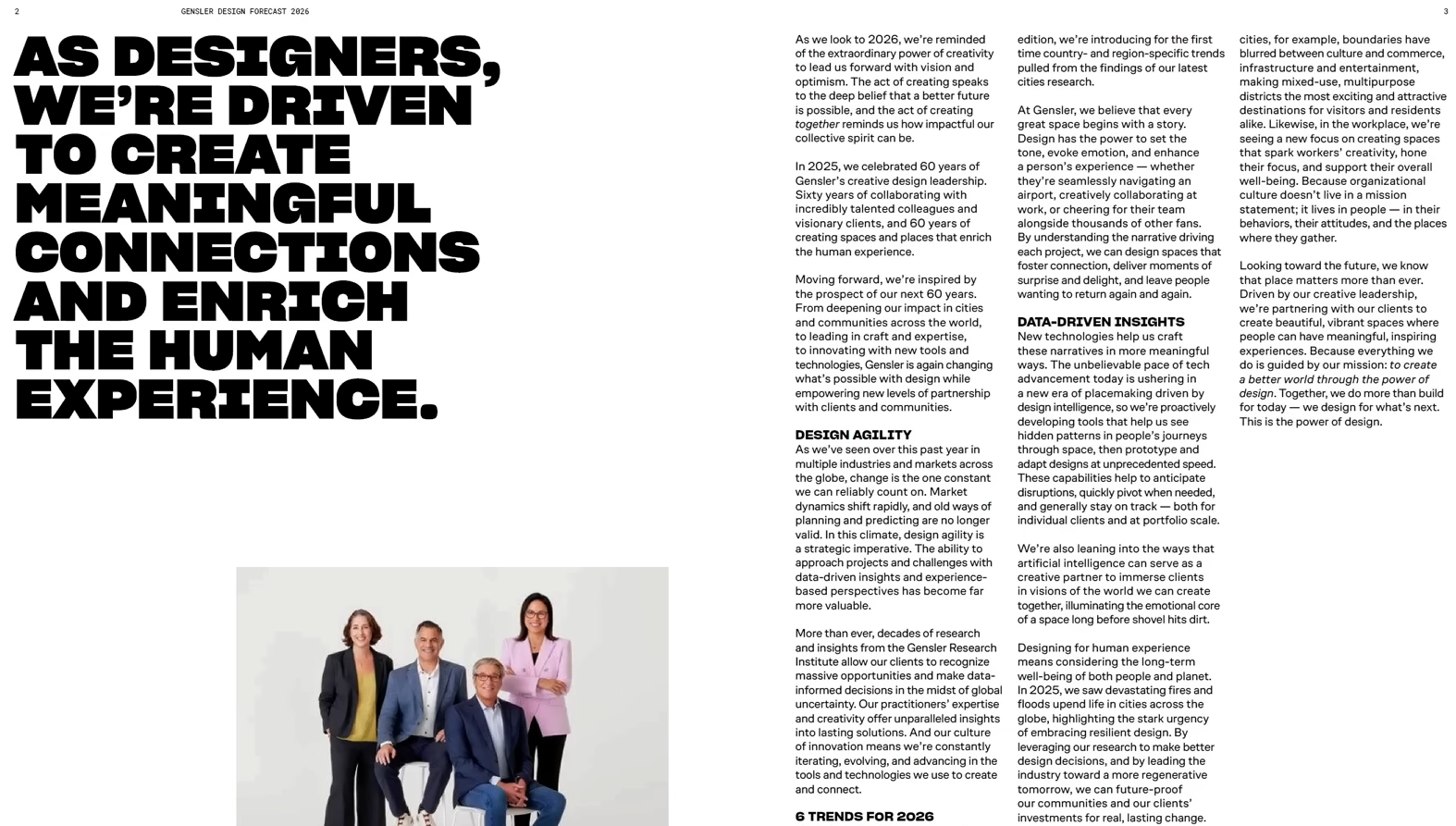

디자인은 더 이상 보기 좋은 형태를 만드는 일에만 머물지 않습니다.

2026년의 공간 디자인은 사람의 경험을 어떻게 만들 것인지, 변화하는 사회와 기술에 어떻게 대응할 것인지, 그리고 기존의 공간을 얼마나 유연하게 재해석할 것인지에 더 큰 초점이 맞춰지고 있습니다.

최근 발표된 디자인 트렌드 자료들을 보면, 이제 공간은 단순한 기능의 집합이 아니라 감정, 데이터, 기술, 기후, 도시적 관계까지 함께 고려하는 복합적인 대상으로 다뤄지고 있습니다. 이번 글에서는 2026년 디자인 트렌드의 핵심 흐름을 여섯 가지 키워드를 중심으로 정리해보겠습니다.

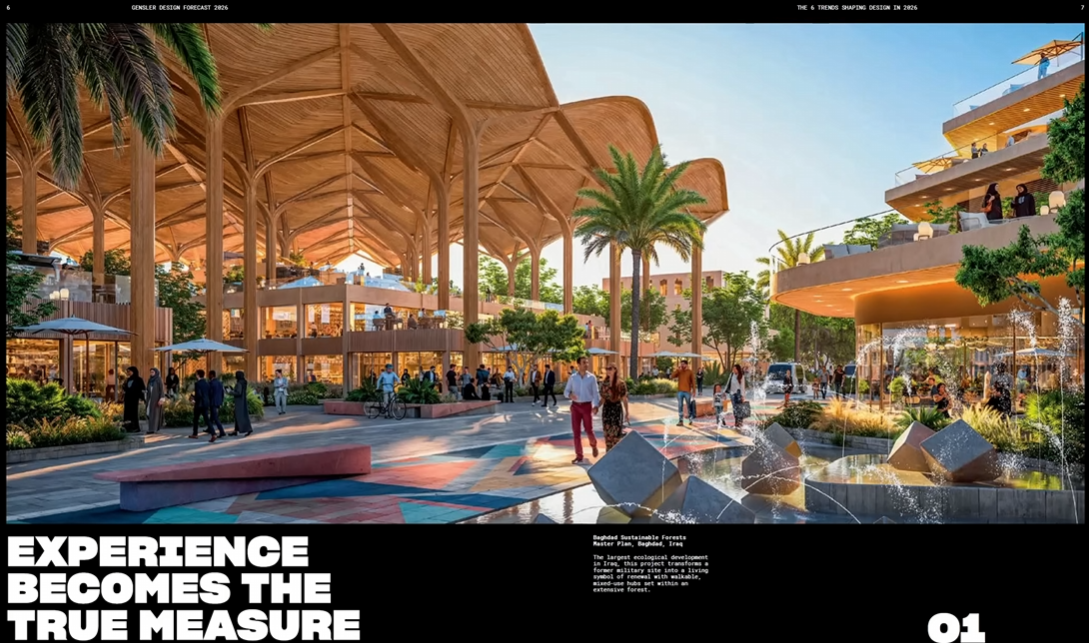

1. 공간의 가치는 면적보다 ‘경험’으로 평가됩니다

이제 사람들은 어떤 장소를 단지 넓고 크기 때문에 선택하지 않습니다.

그 공간이 어떤 분위기를 만들고, 어떤 감정을 유도하며, 어떤 이야기를 담고 있는지가 더 중요해지고 있습니다.

같은 면적의 공간이라도 어떤 동선으로 진입하는지, 머무는 동안 어떤 장면이 펼쳐지는지, 사용자에게 어떤 기억을 남기는지에 따라 공간의 가치는 크게 달라집니다. 즉, 부동산의 가치가 면적 중심에서 경험 중심으로 이동하고 있는 것입니다.

건축적으로 보면 이는 단순히 인테리어 감성을 말하는 것이 아닙니다. 입면, 채광, 시선의 흐름, 재료의 촉감, 소리의 밀도, 프로그램의 배치가 모두 사용자 경험을 구성하는 설계 요소가 된다는 뜻입니다. 앞으로의 공간은 ‘얼마나 큰가’보다 ‘어떻게 경험되는가’로 판단받게 될 것입니다.

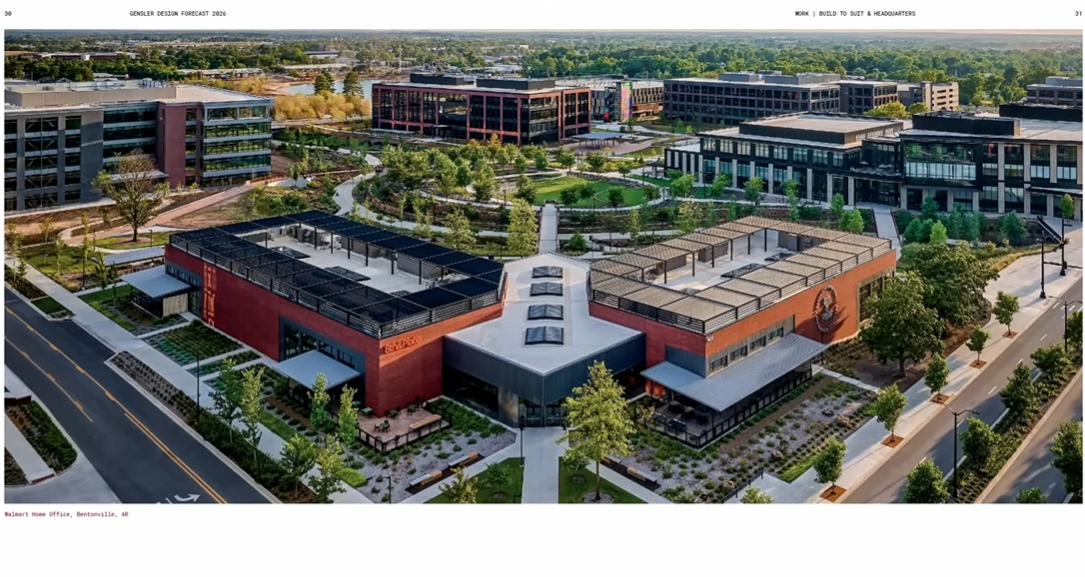

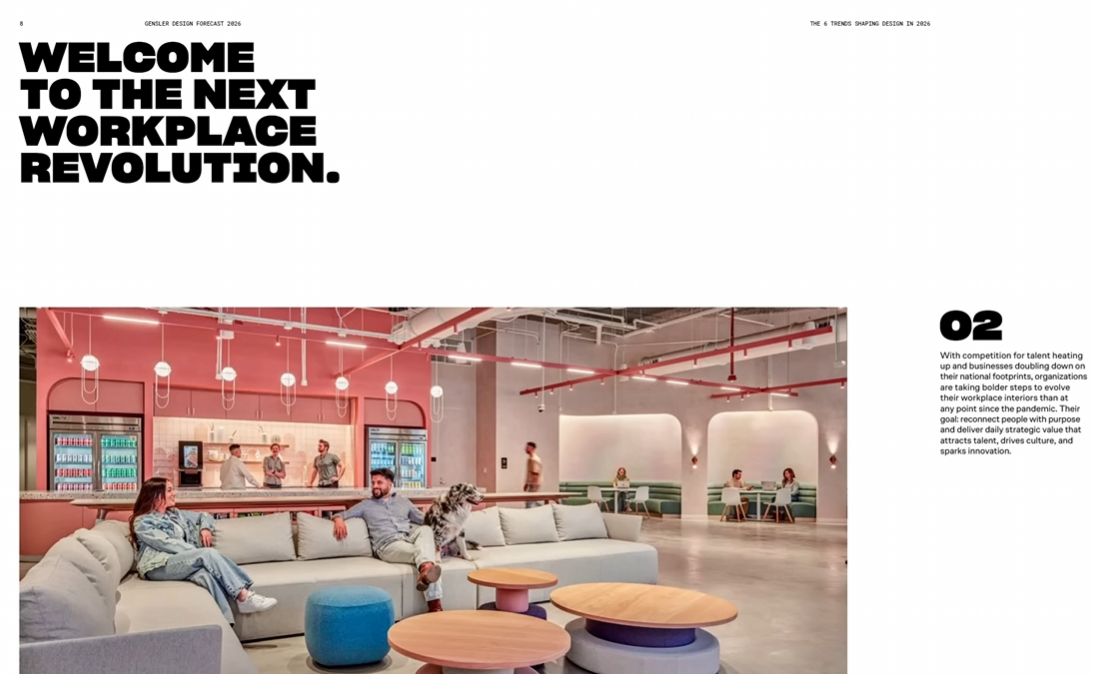

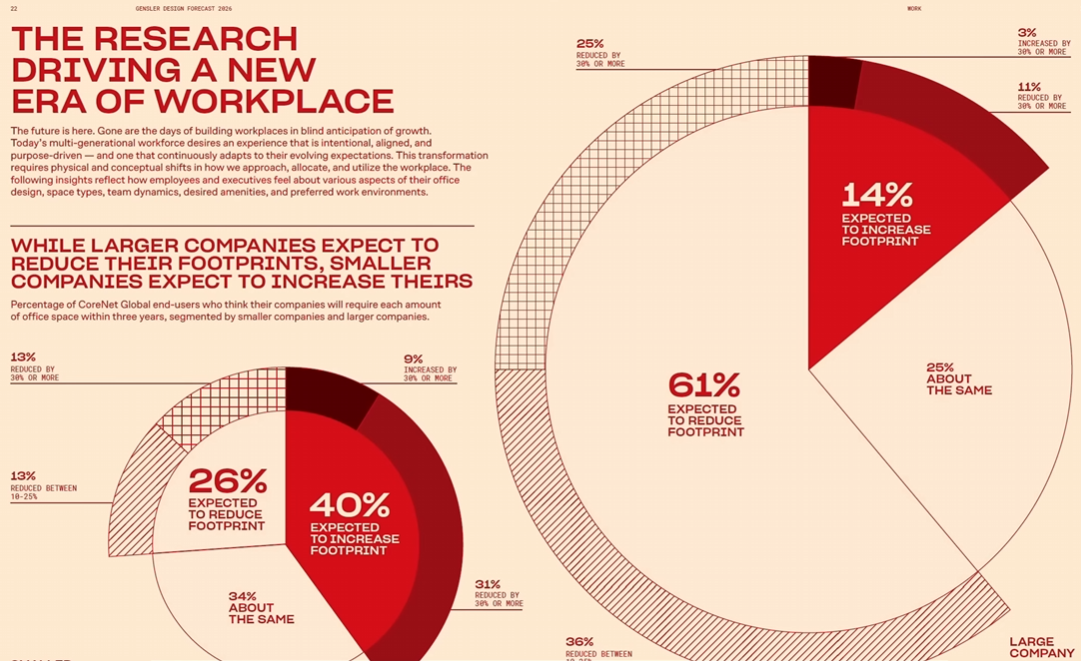

2. 오피스는 더 이상 ‘일하는 곳’만이 아닙니다

팬데믹 이후 오피스의 개념은 크게 달라졌습니다.

이제 사무실은 단순히 출근해서 업무를 처리하는 장소가 아니라, 사람을 모으고 조직의 문화와 비전을 체감하게 만드는 전략적 공간으로 바뀌고 있습니다.

좋은 오피스는 책상 수를 늘리는 공간이 아니라, 협업을 유도하고 집중을 지원하며, 소속감을 형성하는 공간이어야 합니다. 직원들은 획일적인 업무공간보다 자연을 느낄 수 있는 환경, 조용히 몰입할 수 있는 장소, 자유롭게 교류할 수 있는 커뮤니티 성격의 공간을 함께 원하고 있습니다.

결국 오피스 설계의 핵심은 면적 배분이 아니라 목적의 명확성입니다. 왜 사람들이 이 공간에 와야 하는지, 이곳에서만 가능한 경험이 무엇인지가 분명해야 합니다. 본사 역시 상징적 건물 하나로 존재하는 시대에서 벗어나, 연구·이벤트·휴식·운동·산책까지 포괄하는 복합적인 캠퍼스 개념으로 변화하고 있습니다.

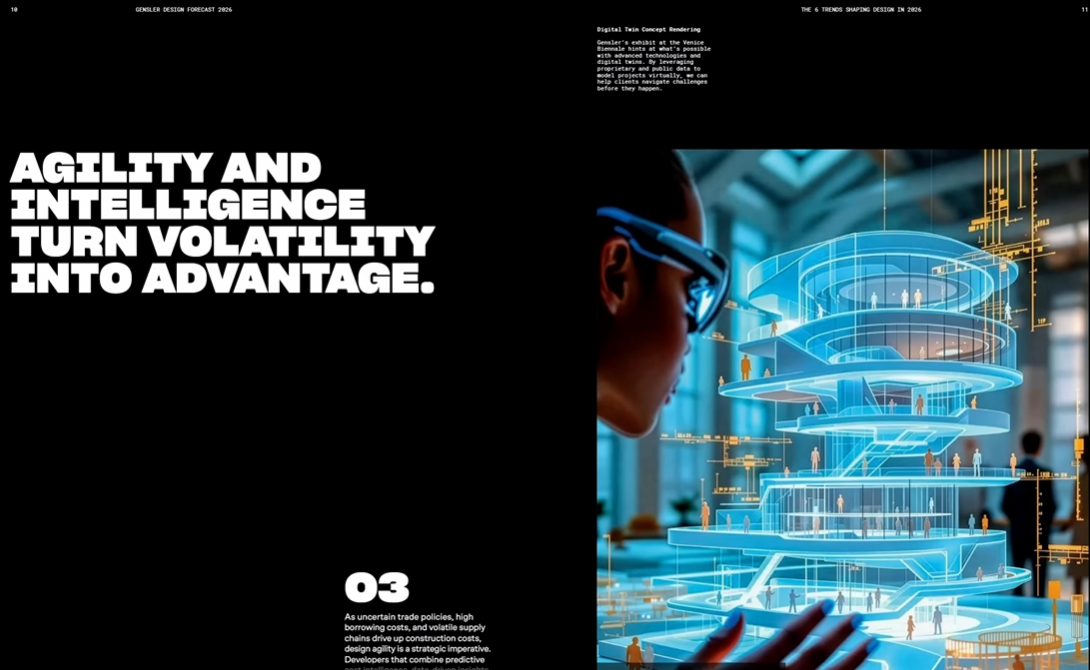

3. 중요한 것은 완벽한 예측이 아니라 ‘민첩한 대응’입니다

최근 프로젝트 환경은 예전보다 훨씬 더 불안정합니다.

금리, 자금조달 비용, 공급망 이슈, 정책 변화, 시장 심리 등 다양한 변수들이 동시에 작동하기 때문입니다.

이러한 시대에는 모든 것을 처음부터 완벽하게 예측하는 설계보다, 변화에 따라 빠르게 수정하고 대응할 수 있는 구조가 더 중요해집니다. 설계의 민첩성은 이제 선택이 아니라 필수 조건입니다.

건축과 개발에서도 마찬가지입니다. 고정된 프로그램으로 굳어 있는 공간보다, 향후 용도 변화나 운영 변화에 유연하게 대응할 수 있는 평면과 시스템이 경쟁력을 갖습니다. 초기 기획 단계에서부터 데이터 분석, 비용 시뮬레이션, 운영 시나리오 검토가 중요해지는 이유도 여기에 있습니다.

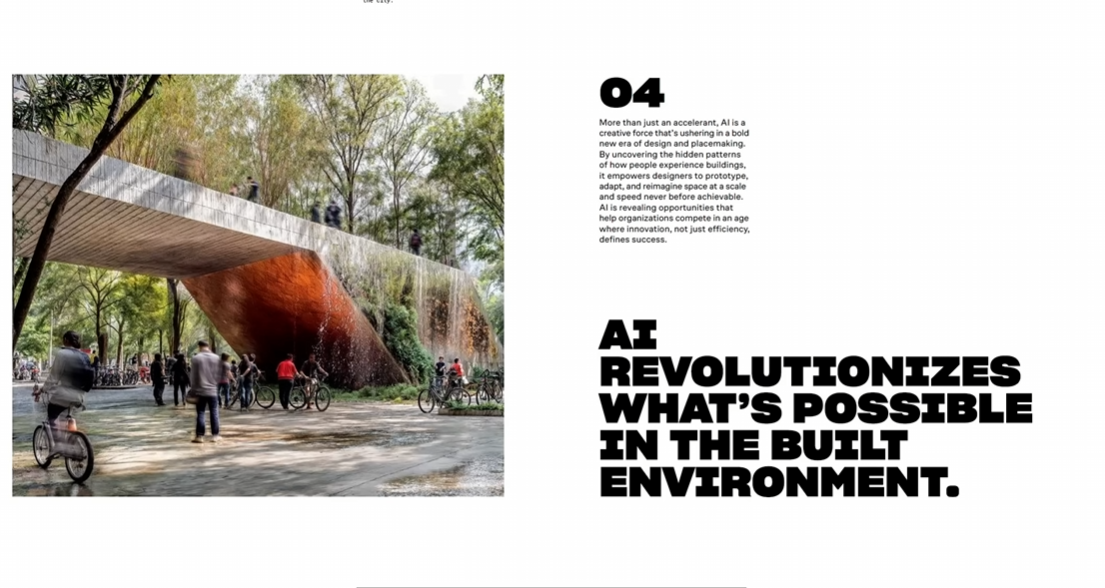

4. AI는 효율 도구를 넘어 ‘창의적 파트너’가 되고 있습니다

AI는 이제 단순히 시간을 줄여주는 자동화 도구를 넘어, 디자인의 가능성을 확장하는 창의적 파트너로 인식되고 있습니다.

특히 공간기획과 설계에서는 사람들이 공간을 어떻게 경험하는지에 대한 패턴을 읽고, 여러 대안을 빠르게 시뮬레이션하며, 보이지 않던 가능성을 발견하는 데 AI가 점점 더 큰 역할을 하게 될 것입니다. 이는 단지 생산성 향상만을 의미하지 않습니다. 더 많은 안을 더 짧은 시간 안에 실험하고, 더 정교한 판단을 내릴 수 있게 한다는 점에서 설계 과정 자체를 바꾸는 변화입니다.

물론 최종 판단은 여전히 사람의 몫입니다. 공간의 맥락을 이해하고, 장소성의 무게를 읽으며, 사람의 감정과 기억까지 고려하는 일은 결국 설계자의 역할입니다. 다만 앞으로의 설계자는 AI를 배제하는 사람이 아니라, AI를 적극적으로 활용할 수 있는 사람이 될 가능성이 높습니다.

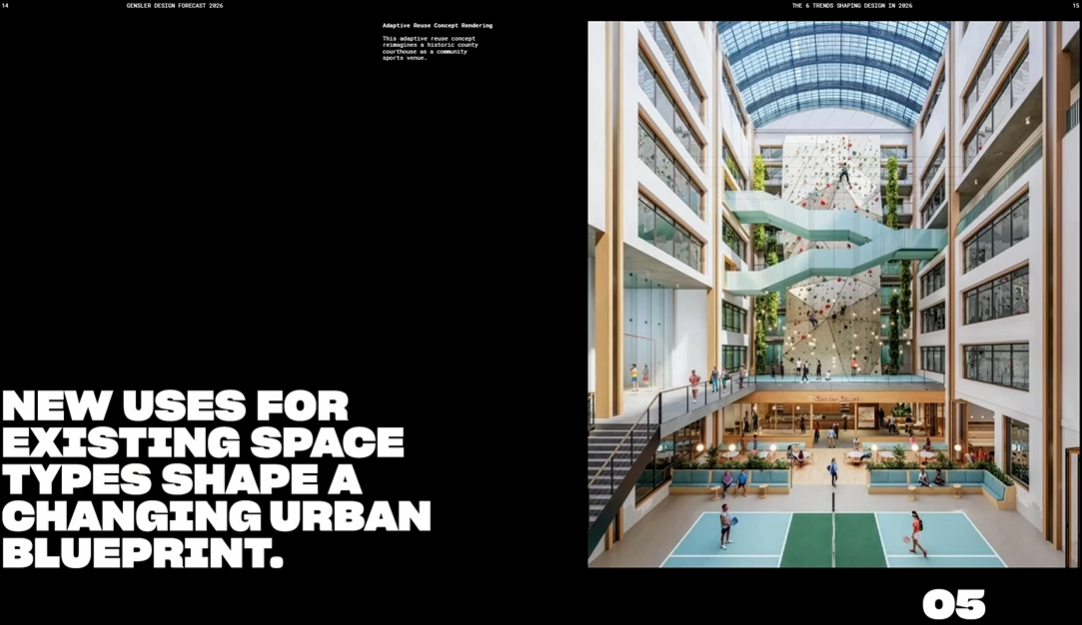

5. 하나의 공간은 하나의 기능만 수행하지 않습니다

도시 안에서 문화, 상업, 커뮤니티, 교통, 업무의 경계는 점점 흐려지고 있습니다.

과거에는 기능별로 명확히 구분되던 공간들이 이제는 서로 섞이고, 중첩되고, 복합화되는 방향으로 변하고 있습니다.

예를 들어 역사 공간은 더 이상 단순한 환승 시설이 아니라 전시와 이벤트가 가능한 문화 플랫폼이 될 수 있습니다. 오래된 쇼핑몰은 소비만을 위한 장소가 아니라 지역 커뮤니티의 중심 거점이 될 수 있습니다. 경기장은 경기만 열리는 공간이 아니라 시민을 위한 열린 도시 인프라가 될 수 있습니다.

앞으로의 공간은 단일 기능의 효율보다 복합 활용의 유연성이 더 큰 가치가 될 것입니다. 하나의 건물을 하나의 용도로만 정의하는 사고에서 벗어나, 시간대와 사용자층에 따라 다양한 활동이 가능하도록 설계해야 하는 시대가 온 것입니다.

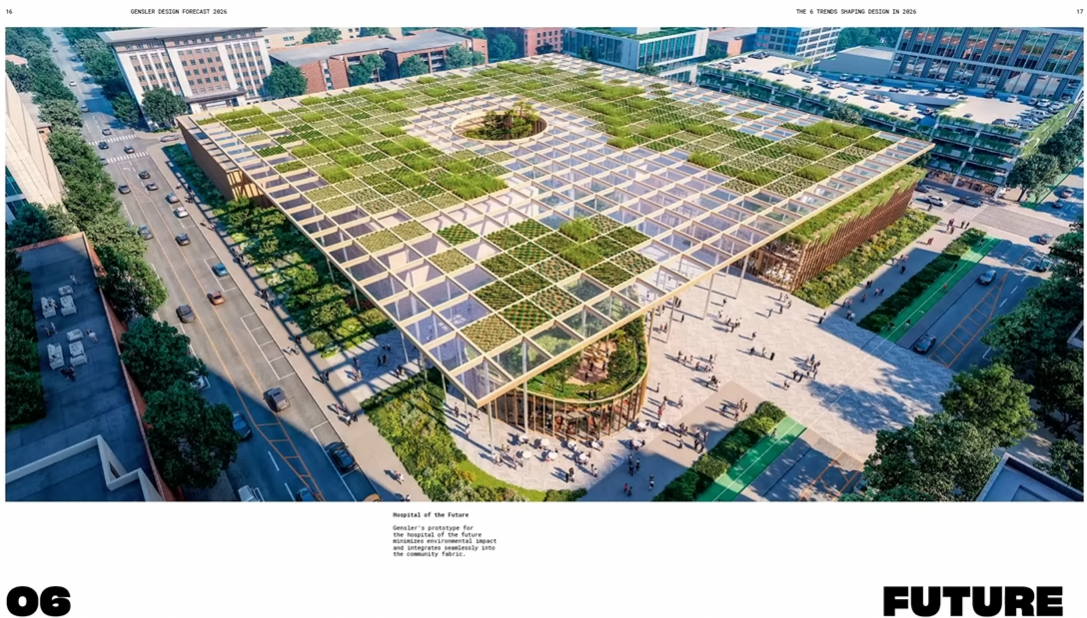

6. 기후 대응은 건물의 옵션이 아니라 도시의 생존 조건입니다

기후 대응은 더 이상 친환경 이미지를 위한 부가 요소가 아닙니다.

앞으로 도시와 건축은 기후 변화에 얼마나 잘 적응할 수 있는가에 따라 경쟁력과 생존 가능성이 달라질 것입니다.

폭염, 집중호우, 에너지 비용 상승, 도시 열섬 현상 등은 이미 현재 진행형의 문제입니다. 따라서 설계는 형태와 기능만이 아니라, 회복력과 지속가능성까지 함께 고려해야 합니다.

건축 차원에서는 일사 대응, 환기, 차양, 재료의 열적 성능, 외부공간의 미기후 조절이 중요해지고, 도시 차원에서는 녹지 네트워크, 공공공간의 탄력성, 물순환 체계, 복합 인프라 전략이 함께 논의되어야 합니다.

2026년의 디자인은 ‘스타일’이 아니라 ‘방식’을 바꾸고 있습니다

이번 2026년 디자인 트렌드에서 주목할 점은, 이것이 단순히 유행하는 색이나 형태를 말하는 자료가 아니라는 점입니다. 핵심은 공간을 바라보는 사고방식 자체가 바뀌고 있다는 것입니다.

사람의 경험을 중심에 두고, 데이터와 리서치를 기반으로 판단하며, 불확실성에 민첩하게 대응하고, AI를 창의적 도구로 활용하고, 기존 자산을 재해석하며, 기후 변화까지 함께 고려하는 것. 이것이 앞으로의 공간 설계가 나아갈 방향입니다.

결국 좋은 건축은 지금의 요구를 해결하는 데서 끝나지 않고, 앞으로의 변화까지 수용할 수 있어야 합니다. 2026년의 디자인 트렌드는 그 점을 더욱 분명하게 보여주고 있습니다.

터파기 공사, 흙막이만 세운다고 끝이 아니다

도심 현장에서 흙막이 공사가 깔끔하게 완료된 모습을 보면, 많은 사람들이 이제 큰 고비는 넘겼다고 생각합니다. 하지만 실제로 더 위험한 단계는 그다음입니다. 바로 땅을 파고 지하로 내려가는 터파기 공사입니다. 요즘 재개발·재건축 현장만 보더라도 지하 2층, 3층, 4층이 흔하고, 어떤 현장은 수십 미터 아래까지 굴착이 이어집니다. 이 과정에서 문제가 생기면 단순히 현장 내부 사고로 끝나는 것이 아니라, 주변 건물과 도로, 공공시설까지 함께 위험해질 수 있습니다.

흙막이는 말 그대로 주변 토압을 버텨 주기 위한 구조입니다. 겉으로는 튼튼해 보여도, 지반 상태나 지하수, 인접 구조물 조건이 복잡하면 예상하지 못한 변형이 생길 수 있습니다. 만약 흙막이가 무너지거나 변형이 커지면 현장 안쪽만 망가지는 것이 아닙니다. 바로 옆 노후 건물이 기울어질 수도 있고, 석축이 무너질 수도 있으며, 도로 밑 상하수도관이나 통신관 같은 지하 매설물에도 큰 피해가 생길 수 있습니다. 결국 굴착공사는 “우리 현장만의 문제”가 아니라 주변 전체의 안전과 연결된 공사라고 봐야 합니다.

그래서 굴착에 들어가기 전 가장 먼저 해야 할 일은 주변 조사입니다. 현장 경계 밖에 무엇이 있는지부터 철저히 확인해야 합니다. 오래된 건물은 없는지, 석축이나 옹벽은 없는지, 도로와 지하 매설물은 어떻게 지나가는지, 인접 시설물은 어떤 상태인지 미리 조사해야 합니다. 세부 기준은 현장과 지자체에 따라 달라질 수 있지만, 대표적으로 굴착 깊이가 크거나 지하층이 깊은 경우, 높이가 큰 옹벽이 있는 경우, 또는 석축·노후건축물·공공시설이 가까운 경우에는 더 엄격한 검토와 심의가 요구됩니다. 특히 굴착 깊이를 기준으로 주변 일정 범위를 위험권으로 보고 관리하는 이유도, 실제 영향이 생각보다 넓게 퍼질 수 있기 때문입니다.

이때 중요한 것이 전문가 심의입니다. 단순히 “흙막이를 했다”는 사실만으로 안전이 확보되는 것은 아니기 때문입니다. 현장의 토질이 점토인지, 모래질인지, 암반층은 어느 정도인지, 지하수위는 높은지, 차수는 어떻게 할지 등을 종합적으로 검토해야 합니다. 그 결과에 따라 CIP, SCW, 지하연속벽, 강널말뚝 같은 공법 중 무엇이 적절한지 판단하게 됩니다. 결국 핵심은 공법 이름이 아니라, 그 현장 조건에 맞는 방법을 제대로 선택했느냐입니다. 여기에 인접 건물, 지하철, 교량, 고가도로 같은 주변 구조물까지 함께 고려해야 진짜 안전한 계획이 됩니다.

또 하나 절대 빼놓을 수 없는 것이 계측입니다. 위험한 공사는 대부분 갑자기 무너지기 전에 작은 신호를 먼저 보냅니다. 흙막이가 미세하게 기울거나, 지하수위가 급격히 변하거나, 주변 건물에 없던 균열이 생기거나, 있던 균열이 빠르게 벌어지는 식입니다. 그래서 지중경사계, 지하수위계, 침하계, 균열계측기 같은 장비를 적절한 위치에 설치해 변형과 이상 징후를 계속 확인해야 합니다. 계측은 형식적인 절차가 아니라, 사고를 사전에 알아차리기 위한 가장 현실적인 안전장치입니다.

착공 전 주변 건물 현황조사도 매우 중요합니다. 공사 전에 이미 있던 균열인지, 공사 이후 새로 발생한 균열인지 구분하지 못하면 분쟁이 커질 수밖에 없습니다. 그래서 주변 건물의 균열, 기울기, 외벽 상태 등을 사전에 기록해 두어야 합니다. 이 조사를 시공사가 직접 하면 객관성 문제가 생길 수 있기 때문에, 공인된 기관이 제3자의 입장에서 기록하도록 하는 이유도 여기에 있습니다. 결국 이런 절차는 누군가를 번거롭게 하려는 것이 아니라, 사고 예방과 책임 구분을 명확히 하기 위한 최소한의 안전 장치입니다.

정리하면, 굴착공사는 단순히 땅을 파는 작업이 아닙니다. 흙막이 설치, 주변 조사, 전문가 심의, 계측 계획, 인접 건물 현황조사까지 모두 함께 움직여야 비로소 안전한 공사가 됩니다. 도심지에서의 지하 굴착은 한 현장의 문제가 아니라 주변 도시 환경 전체에 영향을 줄 수 있는 작업입니다. 그래서 공사가 시작되기 전 얼마나 꼼꼼하게 준비했는지가, 결국 사고를 막는 가장 큰 차이를 만듭니다.

1. 터파기 영향범위 산정 기준

• 일반적 기준: 통상적으로 굴착 깊이의 1~2배~3배까지 주변 지반에 영향을 미치는 것으로 간주합니다.

• 발파 시: 발파 진동 및 소음 영향은 25m에서 최대 80m까지 미칠 수 있어 철저한 제어 발파가 필요합니다.

• 근접 시공: 말뚝 항타 작업의 경우 수로 터널 굴착면에서 최소 18m 이상 이격해야 안전성이 확보된다는 연구 결과가 있습니다.  한국지반환경공학회 +2

2. 법적 및 기술적 안전 조치 (지하안전관리법)

• 지하안전영향평가 대상: 굴착 깊이 20m 이상인 터파기 공사는 지하안전영향평가를 의무적으로 실시해야 합니다.

• 소규모 지하안전영향평가: 굴착 깊이 10m 이상 20m 미만의 굴착공사는 소규모 지하안전영향평가 대상입니다.

• 주의 사항: 터파기 시 지하수 유입을 방지하고, 주변 지반 침하 및 인접 구조물 붕괴를 막기 위해 철저한 흙막이 공법이 필수적입니다.

3. 시공 시 영향 최소화 방안

• 지반조사: 흙의 종류와 강도를 사전에 정밀하게 파악하여 흙막이 구조물의 설계에 반영해야 합니다.

• 배수 관리: 지하수위 저하로 인한 주변 지반 침하를 막기 위해 차수 처리가 필요합니다.

• 계측 관리: 흙막이 벽체의 변위, 지하수위 변화 등을 지속적으로 계측하여 이상 징후를 조기에 발견해야 합니다.

터파기는 건축물의 기초를 놓기 위한 핵심 공정으로, 지반의 붕괴나 지하 시설물 손괴가 발생하지 않도록 주변 영향범위 내에 대한 정밀한 사전 검토가 필수적입니다.

- 아래는 옹벽설계 기본편 -

2. 옹벽이란?

옹벽(retaining wall)은 무엇인가를 버티기 위한 벽식 구조물을 통칭합니다.

주로 토사와 물을 막고 전면과 배면에 공간을 확보하기 위한 목적으로 설치됩니다.

3. 옹벽의 종류

그림.1 옹벽의 종류

1) 중력식 옹벽

• 가장 기초적인 옹벽 구조물

• 외력에 대하여 구조물의 자중으로 저항하는 구조물

• 석축 쌓기, 보강토 옹벽 또한 큰 의미에서 중력식 옹벽에 포함됨.

2) L형 옹벽

• 외력에 대하여 구조물의 자중과 저판위의 토압으로 저항하는 구조물

• 배면토사에 기초가 위치하는 L형과 전면부에 기초가 위치하는 역L형이 있음.

3) 역T형 옹벽

• 외력에 대하여 구조물의 자중과 저판위의 토압으로 저항하며 앞굽판의 팔길이로 전도에 대한 저항력을 향상시킨 구조물

4) 부벽식 옹벽

• 역T형(L형) 옹벽에 벽체와 저판을 연결하는 벽체를 설치하여 압축 또는 인장 보강을 하여 내력을 향상시킨 구조물

4. 옹벽은 어떤 상황에 필요한가요?

흙을 안전하게 쌓으려면 약 30°이내 경사면이 필요합니다.

성토사면이 시공성이나 경제성에서 불리한 것으로 판단될 때 옹벽을 설치해서 사면을 대체합니다.

성토면 끝에 부지경계가 인접 또는 저촉된 경우, 성토범위가 과다한 경우, 방음벽 기초, 난간 기초, 교대날개벽 등 구조물 기초와 흙막이가 동시에 필요한 경우가 이에 해당됩니다.

그림.2 옹벽을 설치하는 경우

5. 옹벽 설계는 어떻게 하나요?

• 대상지 현황을 분석하여 벽체의 높이를 결정하고, 설계하중(외력)을 결정, 저판(기초)설치 제약조건 등을 분석하여 옹벽형식을 가정, 설계단면 작성

• 외력에 대하여 활동, 전도, 지지력 등을 검토하여 외적 안전성을 검토.

그림.3 KDS 11 80 05 콘크리트옹벽 - 4.4 안전율 기준

• 옹벽 구조물에 발생하는 내력에 대하여 부재의 안전성을 검토.

5.1 설계하중

옹벽 설계시 고려해야 하는 하중은 다음과 같습니다.

1) 토압

토사의 팽창(주동, active) 또는 압축(수동, passive)에 의해 발생하는 외력

그림.4 주동, 수동토압 개념도

옹벽 배면의 상재하중 또는 인접한 구조물에 의한 토압

그림.5 상재하중에 의한 토압 개념도

2) 자중

옹벽구조물의 중량

3) 활하중

옹벽 배면의 뒷채움 작업하중과 차량하중

4) 부가하중

벽체상단 부착물의 하중

5.2 벽체

1) 벽체 높이

성토가 되어 발생하는 단차에 여유높이와 원지반에 설치되는 기초의 두께 동결심도를 고려하여 벽체 높이를 결정합니다.

2) 벽체 두께

벽체의 두께는 벽체 상단에 설치되는 구조물(차량방호책, 난간, 방음벽 등)을 고려하여 결정하며 최소 300mm이상을 확보해야 합니다.

최소 폭은 설계기준, 설계요령마다 상이하나 실제 배근을 고려해보면 이해가 쉽습니다.

아래는 옹벽 벽체 상단의 배근 예시입니다.

그림.6 옹벽 벽체 상단 배근 예시

벽체를 250mm의 두께로 설계해도 철근의 최소간격을 만족시킬 수 있으나 콘크리트 다짐기의 크기가 작아져 좁은 간격으로 더 많은 횟수의 다짐을 해야 하기에 시공성이 저하 됩니다.(콘크리트 진동다짐기의 제원과 등급은 ACI-309-05 Guide for consolidation of concrete를 참고.)

옹벽 벽체 상단에 방호벽, 방음벽 등의 구조물이 설치되는 경우 여건에 맞게 두께를 조절해야 합니다.

그림.7 벽체 상단 구조물 설치시 벽체두께 산정

3) 기초 심도

저판의 설치깊이는 지지층의 깊이, 동결심도, 설치되는 시설물 등을 고려해서 결정합니다.

지표면 아래로 최소한 1.0m 이상의 깊이에 설치해야 합니다.

그림.8 KDS 11 80 05 콘크리트옹벽 4.4.1 활동 안정성

4) 전면경사

옹벽의 벽체는 직각으로 설치될 것이라 생각하기 쉽습니다만, 아래 기준에 따라 1:0.02 이상의 경사를 설치해야 합니다.

그림.9 KDS 11 80 05 콘크리트옹벽 4.6.2 옹벽의 구조상세

그림.10 KCS 11 80 05 콘크리트옹벽 3.3.6 전면경사

기초판 길이가 1m 일 때 20mm(평판재하시험의 침하량 한계)의 부등침하가 발생하는 경우의 처짐각이 0.02이므로 지반침하가 발생된 후 벽체가 90도를 넘지 않도록 미리경사를 주는 것입니다.

주행자의 심리적 안정성을 도모하기 위함이기도 합니다.

그림.11 침하와 수평변위

5.3 저판

외력에 대한 안정성 검토를 통해 저판의 크기를 결정합니다.

1) 활동(Sliding)

수평방향으로 작용하는 외력에 대하여 수평이동(미끄러짐)에 저항하도록 설계해야 합니다.

설계시 저항력이 1.5배 이상 되어야 합니다. (옹벽전면의 수동토압 고려시 2.0배 이상)

그림.12 활동(Sliding)

저항력이 부족한 경우, 저판의 길이 확대로 지지면의 마찰력 증가, 활동방지벽 설치로 수동토압으로 활동에 대한 저항력을 증가시키는 방법이 있습니다.

그림.13 활동방지벽

활동방지벽의 높이는 아래 기준에 따라 결정합니다.

그림.14 KDS 11 80 05 콘크리트옹벽 4.4.2 활동저항력의 증가

활동방지벽은 전면부 지반의 마찰력과 수동토압으로 저항합니다.

그림.15 활동방지벽 설치시 가상파괴면

그림.16 활동방지벽 설치시 저항력

활동방지벽의 위치는 추가하중을 유발하지 않으면서 최대 저항력을 유발하도록 배치해야 합니다.

그림.17 활동방지벽 위치와 특징

활동방지벽의 설치시 구조물 굴착선에 맞는 형상으로 설치해야 합니다.

그림.18 활동방지벽 설치 굴착선

2) 전도(Overturning)

수평방향으로 작용하는 외력에 대하여 회전에 저항하도록 설계해야 합니다.

설계시 저항력이 2.0배 이상 되어야 합니다.

그림.19 전도(Overturning)

저항력 부족시, 저판의 길이 확대로 배면토사에 의한 저항모멘트 증가, 앞굽설치로 팔길이를 늘려 저항모멘트를 증가시키는 방법이 있습니다.

그림.20 저항모멘트를 증가 시키는 방법

3) 지지력(Bearing capacity)

기초면의 지반반력에 대하여 기초지반이 저항하도록 설계해야 합니다.

설계시 허용지지력 3.0배 이상 되어야 합니다.

그림.21 지지력(Bearing capacity)

옹벽에 작용하는 수직력의 편심거리에 따라 지반반력 분포가 다음과 같이 구분됩니다.

그림.22 편심거리와 지반반력분포

지지력 부족시, 저판의 길이 확대로 지반반력 분산, 지반개량으로 극한지지력 증가, 말뚝기초 설치로 지지층까지 하중을 전달하는 방법이 있습니다.

그림.23 지지력 부족 해결 방법

5.4 옹벽 본체 안전성 검토

외력에 대하여 안전성 검토가 끝났으면 옹벽의 형상(높이와 저판길이)이 결정될 것입니다.

이후 옹벽에 발생하는 내력(단면력)에 대하여 설계기준에 맞게 단면검토를 수행하고 안전성을 확보해야합니다.

1. 공 모 명: (가칭)에코1중학교 교사신축 건축설계공모

2. 사업개요

가. 대지위치: 부산광역시 강서구 강동동 4194번지 일원

나. 대지면적: 13,883㎡

다. 학급수, 학생수: 완성시점 추정 및 적용기준

- 31학급(특수학급 1학급 포함), 833명

라. 사업연면적: 교사신축 11,510.00㎡이하

※ 연면적은 기준면적의 -5% 이내 허용(연면적 허용범위 초과시 실격), 실별면적은 시설기준표의 ±10% 이내에서 허용(단, 일반교실 면적은 시설기준표의 ±5% 이내에서 허용)

마. 지역지구: 제2종일반주거지역, 개발행위허가제한지역(친수구역), 친수구역, 제1종지구단위계획구역, 문화재보존영향검토대상구역, 비행안전제6구역, 절대보호구역, 상대보호구역

바. 예정공사비: 금23,458,738,000원(부가가치세 포함)

※ 건축, 토목, 조경, 기계설비, 폐기물처리 등에 대한 예정공사비이며(각종 인입에 따른 시설분담금포함), 발주청의 요구수준에 적정하게 설계가 이루어져야 한다.(※전기, 정보통신, 소방공사비 제외)

사. 설계용역비: 금894,508,090원(부가가치세 포함)

※ 설계용역비에는 지질조사 8공, 설계에 필요한 각종 조사, 실시계획인가 등 인허가 서류작성 및 관련기관 협의, 설계의 안전성 검토, 안전보건대장, 녹색건축물인증(일반등급), 장애물없는생활환경(일반등급) 인증, 제로에너지건축물(4등급) 인증, 신재생에너지 설치 등 관련 법령을 준수하여 설계 및 허가에 필요한 제반사항 포함임. (각종 인증 및 조사비용은 별도 산정하여 설계용역비에 반영)

아. 설계기간: 용역 착수일로부터 180일간

※ 설계용역 계약 시 우리교육청 사정에 의해 변경될 수 있음.

3. 설계공모 목적

가. 에코델타시티 택지조성과 공동주택 개발에 따른 증가 학생 배치를 위하여 (가칭)에코1중학교를 설립

나. 개정교육과정, 교육비전, 교육운영계획, 공간활용방안, 사용자 요구사항 및 향후 중장기적 배치방향 등 다각적인 검토를 통해 미래교육에 능동적으로 대응할 수 있는 학습공간의 구성이 필요하다.

다. 이를 위해 본 공모를 통해 기존 학교시설이 가진 한계를 극복하고, 미래교육과정에 대응하는 학습공간 구축과 쾌적하고 안전한 교육환경을 조성하는 창의적인 건축적 아이디어가 제안되기를 기대한다.

▣ 설계 주안점

1) 미래 교육과정의 변화에 대응할 수 있는 다양한 교육환경

가) 자유학기제 운영에 따른 시설 기반 구축

나) 향후 교육여건 변화에 능동적으로 대응할 수 있는 유연한 학습공간 구성

나) 첨단 교수학습을 위한 스마트 학습환경 조성, 스마트 관리 제어 시스템 구축

2) 배치 및 동선 계획

가) 인접 공동주택과의 거리등을 고려하여 소음 등 주변에 대한 환경을 반영한 건물배치를 계획

나) 일반교실은 남향 배치로 충분한 일조 및 채광을 확보할 것

다) 근린공원을 고려하여 외·내부 공간을 배치할 것

라) 주출입구와 부출입구, 차량 및 보행동선, 기타동선(비상 대피, 서비스 하역, 소방진입) 등의 다양한 출입동선을 고려하여 합리적인 계획 수립

마) 차량 동선과 보행자 동선 분리하여 안전한 통학로를 확보할 것

바) 지역사회가 함께 사용하는 시설은 진출입 경로를 파악하여 학생들의 학습공간과 혼재되지 않도록 독립적인 동선을 계획할 것

- 도서실·강당: 외부에서 접근성을 고려하여 별도 출입이 가능하도록 계획

3) 평면계획

가) 자유학기제 실행에 따라 다양한 학습공간에 진로탐색, 토론·발표가 가능한 유연한 학습 공간을 제시할 것

나) 첨단 디지털 교육 서비스 환경 제공을 위한 관련 기자재 설치(내부기자재 및 설비 설계와 연계를 고려)를 고려하여 계획한다.

다) 홈베이스는 학년별로 사용이 가능하도록 계획하며, 단순히 사물함이 있는 공간이 아닌 학교생활 거점공간으로 학생들의 교류, 휴식, 전시 등을 갖춘 복합적인 공간으로 계획한다.

라) 교사연구실은 학년별 담임교사들이 같이 사용 가능한 규모로 계획

(해당 학년 교실에 인접 배치)

마) 유사한 특별교실은 그룹화하여 연계성, 확장성을 고려하여 계획한다.

바) 도서실은 열람, 미디어, 토론, 수업 등이 이루어질 수 있는 다양한 공간으로 계획한다.

사) 공유 영역(복도, 홈베이스 등)은 단순 통로 역할에서 벗어나 학습공간의 확장공간 및 소통공간, 자유로운 활동공간으로 계획한다.

아) 에코델타시티의 지역적인 특성(지하수위)을 고려하여 지하층 설치를 지양한다.

4) 기타

가) 에코델타시티의 지구단위지침을 준수할 것

나) 총 공사비(사업비) 내에서 신축사업이 진행될 수 있도록 합리적이고, 경제적인 디자인을 제시할 것

다) 학생안전을 위해 산정한 계단 설치 기준으로 설계에 반영할 것(BF규정은 반드시 준수할 것)

- 초: 너비 28㎝ 이상, 높이 15㎝ 이하

- 중·고: 너비 28㎝ 이상, 높이 16㎝ 이하

※ 계단참에는 단차이를 두지 말 것

라) 일반교실은 가급적 8.4m×7.8m 모듈을 준수하되, 단위면적은 기준면적의 ±5%이내 허용

- 일반교실은 외부 창이 면한 곳이 교실의 장방향이 되도록 모듈을 설계 할 것

※ 발주청에서 제공하는 사전기획보고서를 면밀히 분석(사용자 요구사항)하여 반영하도록 계획할 것.

8. 현장설명자료 홈페이지 게시

가. 일시: 설계공모 추진일정표 참조

나. 게시 장소: 건축 설계공모 정보서비스(HUB) (https://www.hub.go.kr) 게시

다. 내용: 위치도, 사전기획보고서 등 설명자료

나. 질의접수 및 답변회신

1) 질의 기간 내에 건축 설계공모 정보서비스를 통해 질의를 등록할 수 있으며, 이메일이나 유선을 통한 질의는 접수받지 않는다.

2) 질의자격은 참가등록 기간 내에 참가등록을 완료한 자에 한한다.

다. 유의사항

1) 질의사항에 대한 답변 내용은 본 설계공모 지침서를 추가 또는 수정한 것으로 간주한다.

2) 접수된 질의서의 내용이 설계공모지침과 직접 관련이 없는 사항에는 답변하지 않는다.

3) 질의에 대한 답변은 건축 설계공모 정보서비스(HUB)에 게시한다. 개별 회신하지 않으며, 질의 회신 내용을 확인하지 못한 경우 책임은 응모자에게 있다.

11. 공모안 제출

가. 제출일시: 설계공모 추진일정표 참조

나. 제출방법: 건축 설계공모 정보서비스(https://www.hub.go.kr)에서 공모안 제출

다. 제출서류의 종류

1) 건축설계공모 제안서 [서식7]

2) 건축설계공모규정 동의서 [서식8]

3) 위임장 및 재직증명서(대리인이 제출할 경우에 한함)

4) 인감증명서 1부

5) 사용인감계 1부 [서식9]

6) 법인등기부등본 1부(법인에 한함)

7) 공동응모협정서 1부 [서식4]

8) 청렴서약서 [서식10]

9) 사전접촉 여부 확인서 [서식11]

11) 작품제출일기준 1년이내 건축사협회 또는 등록관청에서 발급한 등록취소, 휴업, 폐업, 업무정지 및 부정당업자 등 이와 유사한 행정처분(「건축사법」 제30조의3)을 받지 않음을 증빙하는 서류 제출(공동응모 사무소도 관련 증빙서류 제출)(추후 결과발표일까지 해당)

마. 제출도서 종류

1) 설계설명서 및 설계도면(PDF형식, 50MB이하, 회사명 기재 불가)

2) 메인조감도 1개(심사시 메인컷으로 사용으로 별도 제출, 회사명 기재 불가, 설계설명서내 조감도 중에서 선택하여 제출)

3) 구적도 (CAD파일, 회사명 기재 불가, 구적도 바탕에 평면도 배치)

붙임 서식

1. 건축설계공모 응모신청서 (서식 1)

2. 서약서 (서식 2)

3. 사전접촉금지 서약서 (서식 3)

4. 공동응모 협정서 (서식 4)

5. 대표자 선임계 (서식 5)

6. 건축설계공모 서면질의서 (서식 6)

7. 건축설계공모 제안서 (서식 7)

8. 건축설계공모규정 동의서 (서식 8)

9. 사용인감계 (서식 9)

10. 청렴서약서 (서식 10)

11. 사전접촉여부 확인서 (서식 11)

12. 심사위원 기피․회피 신청서 (서식 12)

13. 추정 예상공사비 개략내역서 (서식 13)

14. 관련법규 검토서 (서식 14)

15. 설계설명서 및 설계도면 표지 (서식 15)

16. 사전접촉 등 불공정 행위 신고서 (서식 16)

가. 일반사항

1) 설계안 제출 시점에서 관계 법규(입법예고 포함) 및 지침(부산 에코델타시티 친수구역 조성사업 지구단위계획 시행지침-건축,특별,경관,환경)에 적합하여야 한다.

2) 현장 여건을 정확히 조사한 후 자연환경, 입지조건, 소음(인접 공동주택과의 거리 등) 등을 분석하여 계획에 반영하여야 한다.

3) 미래의 인재 양성을 위한 기반 시설로써 학생중심의 협동학습, 창의적 융복합 교육 등 미래 혁신교육에 필요한 다양하고 유연한 공간을 조성하며, 교육과 관련한 대내외적 환경변화에 대비할 수 있도록 계획한다.

4) 구조와 시공상 안전하면서 경제적인 설계를 수행하여야 하며, 총공사비는 예정공사비를 초과하지 않도록 계획한다.

5) 범죄를 예방하고 안전한 생활환경을 조성하기 위한 범죄예방 환경설계(CPTED)를 적용한다.

6) 무장애(Barrier Free) 시설물로 계획하여 이용자 모두의 편의를 고려한다.

7) 시공이 용이한 국산자재(KS)를 사용함을 원칙으로 하고 사후 관리의 편의성 및 호환성이 좋은 제품을 선택한다.

8) 건축물의 이미지 및 각 실의 성격에 적합한 마감계획을 수립하고 시설물 내․외부 마감 재료는 내구성이 우수하며, 유지관리에 적합한 질감, 색채 등을 선택하고 에너지효율, 방음, 방습 등을 고려한 합리적인 재료를 설계에 적용한다.

9) 설계의 품질을 확보하기 위해 기본 및 실시 설계시 건축, 토목, 조경, 기계설비, 전기, 정보통신, 소방, 친환경 설비와 기기, 폐기물처리, 철거, 인테리어 등이 운영체계에 맞게 통합적으로 설계하여야 한다.

10) 환경친화적이고 유지관리에 경제적인 시설로 계획한다.

11) 최근 개정된 ‘실내공기질관리법’에 따라 다중이용시설의 실내공기질 유지기준에 부합되도록 설계하여야 한다.

12) 학교시설 에너지 절약형 건축물 확보를 위해 건물의 형태와 향, 외피면적의 최적화, 고성능 창호 및 단열, 일사조절장치, 자연채광의 도입 등 친환경적 시스템을 적극 활용해 건물의 에너지 소모를 최소화 할 수 있도록 하며, 제로에너지인증 기준에 적합하게 계획하고, 건물에너지관리시스템(BEMS)를 도입하여 에너지 관리에 효율을 꾀할 수 있도록 계획한다.

나. 세부계획

1) 배치 및 종합계획

가) 본 학교를 포함한 지역의 도시변화 양상과 물리적 맥락, 교육여건 등을 종합적으로 판단하여 본 사업을 통한 미래학교공간의 공간적 가치와 의미를 해석하고 창의적으로 계획한다.

나) 충분한 기초조사(지질, 주변여건 및 도시계획, 지구단위계획 등)을 통해 부지가 효율적으로 활용될 수 있도록 진출입 및 건물의 일조·통풍·소음 등을 고려하여 계획한다.

다) 외부공간이 단순한 조경공간이 아닌 교육과정과 연계된 확장된 교실이자 공적인 공간으로 활용될 수 있도록 다양한 활동을 고려한 입체적 공간이 될 수 있도록 한다. 또한, 생태 숲 등을 조성하여 자연친화적 교육환경을 구축할 수 있도록 한다.

라) 학교의 시간대별 동선 이용형태를 고려하여 안전성, 편의성, 기능성의 균형을 이룬 보차진출입계획 및 주차계획을 수립한다.

마) 지역사회와 연계된 열린 교육활동에 따른 학교시설의 공유 및 개방을 위해 운영 및 관리, 안전 및 보안을 고려한 공간 조닝의 통합 및 구분, 경계의 설정을 고려한다.

바) 주민 이용을 감안한 시설(도서실, 강당 등)의 경우 외부에서의 접근성을 감안하여 계획한다.

사) 주차장(자동차 및 자전거) 조성 시 안전확보를 고려하여 계획한다.

아) 「환경친화적 자동차의 개발 및 보급 촉진에 관한 법률 시행령」 제18조의6(전용주차구역의 설치 기준)에 따른 환경친화적 전용주차구역을 계획한다.

자) 사업대상지 및 인근 기반시설(공동구, 우·오수관, 상·하수도, 전기·통신·가스 등) 인입 현황 등을 관할 구청에 확인하여 계획한다.

2) 동선계획

가) 학생, 관리자, 방문객, 시설개방 시 이용자 등의 동선을 고려하여 보행자와 차량동선이 혼재되지 않도록 계획한다.

나) 학생들의 안전확보를 위하여 보차가 분리된 동선을 계획하고, 시설이용자 및 이용특성(비상 대피, 서비스 하역, 소방진입 등)을 고려하여 안전한 교내 보행환경이 이루어질 수 있도록 한다.

다) 보행에 지장이 없고 이용이 편리한 곳에 주차장을 배치한다.

라) 동선의 기능성과 효율성을 확보하되, 학교동선계획의 전형성과 동선이동간 획일적 경관의 경험을 탈피할 수 있도록 각종 공간요소의 유기적 연계를 고려한다.

마) 급식소의 물품 반입을 위한 동선을 별도로 계획하고 학생 동선과 혼재되지 않도록 유의해야 한다.

바) 전체 시설을 두 동 이상의 별동으로 계획한 경우 건물 간 이동 시 동선을 최소화하고 기상 상태 등의 영향을 받지 않도록 이동통로를 계획하여 학교 내 보행 네트워크를 원활하게 계획한다.

3) 입면 및 구조계획

가) 입면계획은 학교의 특성과 주변경관을 고려하고, 기존 경관과 어울리고 동시에 경제성을 고려하여 과도한 디자인이 되지 않도록 한다.

나) 내구성과 내후성을 겸비한 외장재를 적용하여 원활하고 경제적인 유지관리 및 학교 이미지를 유지할 수 있도록 제안한다.

다) 친환경 요소를 적극 활용한 입면 및 공간 구조 형태를 반영한다.

4) 평면계획

가) 제시된 스페이스프로그램 및 기획방향을 참고하여 미래교육에 대응하는 학교 공간혁신으로 창의성과 융합적 사고를 키워주는 다양한 공간설계가 되도록 한다.

나) 학생 수 증감과 자유학년제 실행에 따른 교실의 용도 및 기능전환이 용이하도록 고려한다.

다) 가변적 활용이 가능한 유연한 공간계획을 통해 교실과 공유공간의 효율적 공간활용 및 상호확장을 고려한다.

라) 학습, 토론, 휴식 등 다양한 활동이 가능한 개방형 공간을 계획하며, 유연한 공간구성으로 인해 다양한 방식의 수업 및 학생들의 활동이 가능하도록 계획한다.

마) 공유공간(로비, 복도 등)에서도 교육프로그램을 지원하고, 교육적 지도가 가능하며, 학생들 간에 넓고 다양한 교류가 가능하도록 계획한다.

바) 사용자 중심의 공간구성 및 첨단 디지털 교육 서비스 환경 제공을 위한 관련 기자재 설치(내부 기자재 및 설비 설계와 연계를 고려)를 고려하여 계획한다.

사) 화장실이 쾌적한 공간이 되도록 충분한 여유면적 확보와 공간 분위기 등을 고려한다.

5) 세부시설계획

가) (도서관) 도서관과 주출입구, 중앙계단실을 연계하여 도서관의 활용성을 높이고, 운동장, 체육관과 더불어 지역 복합화 공간으로써 외부인이 안전하고 쉽게 인지가능도록 계획 필요

나) (홈베이스) 기타 홈베이스공간의 경우 사물함만 배치되는 공간이 아닌 휴게학습공간으로써의 인근 휴게공간, 포켓스터디 공간과 연계한, 활용 가능성 검토 필요

다) (식당) 식당, 급식실(조리실) 두개실 뿐만 아니라, 세부 필요실 계획 제시 및 소음, 냄새 등의 설비계획을 반영한 단면계획 (층고 및 천정고) 수립필요

라) (조리실) ①내화성 재질 고려, 소음 기준 및 냄새 확산 방지 대책 고려 필요②「학교급식법 시행규칙」별표 1과 학교급식 위생관리 지침서를 참고하여 구체적인 조리실의 공간계획

마) (식당) 한꺼번에 많은 학생이 출입할 경우 혼잡하지 않도록 출입구를 구분하며, 다수의 인원이 밀집했을 경우를 고려하여 전면부 로비공간 확보

바) (미디어스페이스) 학생들의 접근과 이용이 자유롭고 편리할 수 있도록 (교과)교실, 교사연구실 등에 인접배치 필요(예: 접근성 향상을 위해 인접복도 내 알코브(Alcove) 배치 등 다양한 형태와 책상, 의자, 수납장 등 배치할 수 있는 공간으로 구성)

6) 안전계획

가) 학교 주변 교통현황 점검하여 안전한 등·하굣길이 되도록 계획한다.

나) 공사시 안전관리계획을 수립한다.

7) 기타

가) 이용자의 제 활동 등에서 안전하고 쾌적하고 위생적인 실내 환경(온․습도, 공기의 질, 소음 등)을 유지할 수 있게 계획한다.

나) 기계·전기실은 에너지 효율을 높이고 관리가 용이하도록 계획하고, 지하수위를 고려하여 지하층 설치를 지양한다.

다) 기계설비시스템은 에너지의 효율적인 이용방안으로 구역별, 사용별, 시간별로 구분 되는 조닝계획이 되어야 하고, 운영시간이 다른 실의 직원이 개별 조작, 제어할 수 있도록 계획되어야 하며, 시설설비 제어 편의성 등을 제공하여야 한다.

라) 자연채광을 최대한으로 활용할 수 있도록 계획하고, 각 실의 용도에 따른 적정 조도를 반영한다.

마) 실내의 공기조화를 용도별 조건에 맞추어 설계하여야 하며, 습기에 의한 피해가 예상되는 각 실은 온도, 습도를 조절할 수 있는 기기를 설치한다.

바) 인명피해 방지를 위한 경보시설과 피난유도시설이 고려되어야 하고 화재를 초기에 진압 할 수 있도록 각 실 및 기능단위 특성에 적합한 소방설비를 계획하여야 한다.

사) 조경포장 및 조경시설물, 우․오수계획 기타 시설은 친환경적으로 설계한다.

아) 시설별 이용정보 및 주의사항 등을 알려주는 시설이용안내 설비(시각, 청각) 및 조명, CCTV 등의 안전관리시설을 고려한다.

자) 기계환기장치 적용시 소음기준을 준수하고 유지관리 측면에서 유리한 제품을 선정한다.

차) 기계설비 배관 등은 가능한 교실 내부로 들어가는 것을 최소화하고, 설치 유지 보수가 가능한 구조로 계획한다.

시설기준표(SPACE PROGRAM)

※ 연면적은 기준면적의 -5% 이내 허용(연면적 허용범위 초과시 실격), 실별면적은 시설기준표의 ±10% 이내에서 허용(단, 일반교실 면적은 시설기준표의 ±5% 이내에서 허용)

- 중학교 시설기준표

주1) 비행안전구역내에 위치한 경우, 비행안전구역 높이제한기준을 추가 적용한다. 주2) 문화재현상변경허가구역내에 위치한 경우, 문화재현상변경허용기준을 추가 적용한다.

<<<<<<<<< 캡레이트 계산기 열기 >>>>>>>>>>

상가나 수익형 부동산 볼 때, 월세만 보고 ‘괜찮다’고 판단하면 위험합니다.

같은 월세라도 매입가, 공실/운영비, 대출 금리에 따라 ‘사도 되는 가격’이 완전히 달라집니다.

오늘은 부산 예시 주소로 나온 캡레이트 리포트 결과를 5분 안에 해석하는 방법을 보여드립니다.

먼저 이 리포트는 특정 매물 1개만 보는 게 아니라, 원하는 매물을 검색하거나, 지도를 클릭하면

부산진구 전포동 307-7, 전포대로216번길 25(클릭, 검색) 기준으로 반경 800m 안의 표본을 모아 중앙값을 잡습니다.

그리고 보증금이 있는 임대 표본은 ‘전환율 4%’로 환산월세로 바꿔서 비교합니다.

여기서 중요한 건 ‘평균’이 아니라 중앙값을 쓴다는 점입니다.

극단값 때문에 판단이 흔들리는 걸 줄일 수 있습니다.

이제부터는 ‘리포트의 숫자를 읽는 법’입니다.

첫 번째 키워드는 NOI. 이 리포트에서는 연 NOI가 12,649,704원으로 계산됩니다.

NOI는 월세에서 공실과 운영비를 반영한 ‘실질 임대수익’이라고 보면 됩니다.

NOI가 올라가면, 같은 캡레이트에서 가격도 올라가고(=더 비싸게 사도 됨), 대출도 더 버팁니다.

Cap Rate(c) = NOI / 매입가(P)

Spread = Cap - DebtCost

두 번째는 캡레이트입니다.

이 예시에서 Cap Rate가 6.72%로 나옵니다.

NOI를 매입가로 나눈 값’이고, 부채를 빼기 전, 자산 자체의 수익률이에요.

그리고 여기서 반드시 같이 봐야 하는 게 Debt Cost, 즉 대출비용입니다.

Real(기준)에서는 5.50%, 보수금리에서는 7.00%로 잡혀 있습니다.”

그래서 Spread(캡-대출비용)이

• 기준금리에서는 +1.22%p로 플러스,

• 보수금리에서는 -0.28%p로 마이너스가 됩니다.

“즉, 금리가 올라가면 ‘자산 수익률이 대출비용보다 낮아지는 구간’이 생길 수 있다는 뜻이고, 이때는 현금흐름이 빠듯해지기 쉽습니다.”

세 번째는 DSCR입니다.

DSCR은 쉽게 말해 대출을 얼마나 여유 있게 갚을 수 있나입니다.

이 리포트는 1년차 기준으로

• 기준금리에서 DSCR 2.04,

• 보수금리에서 1.60입니다.”

“일반적으로 DSCR 1.2면 ‘간신히’, 1.4면 ‘좀 안전’, 이 정도로 보는 경우가 많은데요.

여기서는 보수금리에서도 1.60이니까 대출 상환 안전마진은 괜찮다고 읽을 수 있습니다.

즉, "임대료로 충분히 대출금을 갚고도 남는다" 입니다.

결론입니다.

2페이지를 다시 봐주세요.

대출상한 상한(min) 194,610,838원

자, 여기서 진짜 핵심 결론이 나옵니다.

이 리포트는 여러 기준 중 가장 보수적인 값을 뽑아서 ‘매수가 상한’을 계산합니다.

이 예시에서는 상한이 194,610,838원, 즉 약 1억 9,461만 원입니다.

그리고 현재 가정한 매입가가 188,328,577원이니까

현재 매입가 대비 OK (6,282,261원 여유)

상한보다 약 628만 원 여유가 있어서 ‘오버페이(Overpay)가 아니다’라고 나오죠.

바로 아래에 프리미엄 검증이 있습니다.

프리미엄은 ‘매입가가 상한보다 얼마나 비싼지’인데,

이번 예시는 -6,282,261원으로 마이너스니까 프리미엄이 아니라 오히려 안전 구간입니다.

그리고 가장 중요한. TargetCap 기준 필요 월세(부가세 제외) 1,342,254원

그리고 여기서 재미있는 게, 만약 내가 ‘이 가격에 꼭 사고 싶다’면

그 가격을 정당화하려면 필요 NOI, 필요 월세가 얼마인지도 같이 보여줘요.

예를 들어 TargetCap 기준으로 필요한 월세가 1,342,254원으로 표시됩니다

즉, 내가 매매하려는 가격이 합리적이려면 반드시 월세가 적힌 금액 이상이 나와야 합니다.

반드시, 임장을 통해 주변 시세 확인을 통한 검증이 필수입니다.

위 결과가 말해주는 것은 결국 내가 얼마에 사야 합리적인가를 보여주는 보고서입니다. 가장 중요한 것은 임대료입니다. 현재 받고 있는 임대료도 중요하지만, 주변 임대료 또한 중요합니다. 주변 임장을 통해 시세를 파악하고, 현재 임대료 수준이 나의 캡레이트 기준에 맞는 것인지 따져봐서 향 후 매각 시 매수자에게 넘겨야 할 캡레이트를 미리 계산해 보면서 올려야 할 임대료 수준을 미리 파악할 수 있습니다.

상가에서 가장 중요한 것은 임대료 수준에 해당하는 적정 가격을 분석하는 것입니다. 임장을 통한 검증을 통해 매수 의사를 확정하고, 상기 보고서를 통한 사업계획서를 바탕으로 은행대출 실행을 한다면 합리적인 부동산매매를 할 수 있을 겁니다.

상가에서 가장 많이 하는 착각은 “월세가 남으니 괜찮다”입니다. 상가는 월세가 아니라 NOI, 그리고 캡레이트(자산 수익률)와 부채비용(대출비용)의 관계로 먼저 판정해야 합니다. 이 강의는 그 관계를 스프레드(Spread) 한 줄로 고정하고, 숫자로 끝냅니다.

1) 상가를 보는 순서가 바뀌면, 실패 확률이 확 내려갑니다

상가 판단 3단계는 아래 순서가 맞습니다.

1. NOI를 만든다 (월세 → 공실/운영비 반영)

2. 캡레이트로 가격을 판정한다 (NOI ÷ 매입가)

3. 대출을 얹었을 때, 수익이 커지는지(스프레드) / 버티는지(DSCR)를 확인한다

2) 공식부터 고정합니다 (이 강의 핵심 식 6개)

(1) 임대수입에서 NOI 만들기

• 연 임대료(총) = 월세 × 12

• 공실/체납 손실 = 연 임대료 × 공실률 v

• EGI(유효임대수입) = 연 임대료 × (1 − v)

• 운영비(OPEX) = EGI × 운영비율 o

• NOI = EGI × (1 − o) = 연 임대료 × (1 − v) × (1 − o)

(2) 캡레이트(자산 수익률)

• Cap Rate c = NOI ÷ 매입가 V

(3) 부채비용(대출을 어떻게 갚느냐에 따라 다름)

1. 이자만 내는 만기일시(interest-only)

• 연 이자 = 대출금액 L × 금리 i

• 월 이자 = L × i ÷ 12

• 이 경우 부채비용은 대략 i

2. 원리금균등(분할상환)

• 월상환액 A = P × r × (1+r)^n ÷ ((1+r)^n − 1)

  • P=대출원금, r=연이율/12, n=총개월수

• 연간 원리금상환액(DS) = 12A

• 모기지상수(MC) = DS ÷ P

  • 분할상환에서는 “금리 i”가 아니라 MC가 실질 부채비용 역할을 합니다.

(4) DSCR(버티는지 확인)

• DSCR = NOI ÷ 연간 부채상환액(DS)

  • 이자만이면 DS = 연이자

  • 원리금이면 DS = 연 원리금

(5) Cash-on-Cash(자기자본 수익률)

• 자기자본 E = V − L

• 연 현금흐름 CF = NOI − DS

• CoC = CF ÷ E

(6) 스프레드(레버리지 방향을 한 줄로 보는 식)

• 이자만 기준: Spread = c − i

• 분할상환 기준: Spread = c − MC

스프레드가 플러스면 “대출이 수익을 키우는 방향”, 마이너스면 “대출이 수익을 깎는 방향”입니다.

3) 숫자 예시(10억 상가)로 “착시”를 해체합니다

가정(학습용)

• 매입가 V = 10억 = 1,000,000,000원

• 월세 = 500만원 → 연 임대료 = 60,000,000원

• 공실률 v = 5%

• 운영비율 o = 20% (관리/수선/보험/재산세 등 포함 가정)

• 대출 L = 6억(60%), 자기자본 E = 4억

• 실제금리 i_real = 5.5%

• 스트레스 반영 DSR/보수심사 금리 i_calc = 7.0% (예시)

4) 1단계: 월세 500이 아니라 NOI부터 만듭니다

• EGI = 60,000,000 × (1 − 0.05) = 57,000,000

• 운영비 = 57,000,000 × 0.20 = 11,400,000

• NOI = 57,000,000 × (1 − 0.20) = 45,600,000원/년

• NOI(월환산) = 45,600,000 ÷ 12 = 3,800,000원/월

캡레이트

• c = NOI ÷ V = 45,600,000 ÷ 1,000,000,000 = 0.0456 = 4.56%

여기서 이미 1차 판정이 됩니다. “월세 500”이 아니라 “NOI 380”이 출발점입니다.

5) 2단계: 대출을 얹으면 ‘좋아지는지’는 스프레드로 결정됩니다

시나리오 A: 이자만(만기일시), 실제금리 5.5%

• 연 이자 = 600,000,000 × 0.055 = 33,000,000

• 월 이자 = 33,000,000 ÷ 12 = 2,750,000

현금흐름(월)

• CF_month = NOI_month − 이자_month

• = 3,800,000 − 2,750,000 = 1,050,000원/월 플러스

여기서 사람들은 “남네, 괜찮네”라고 끝냅니다. 이게 착시의 시작입니다.

DSCR(이자 기준)

• DSCR = NOI ÷ 연이자 = 45,600,000 ÷ 33,000,000 = 1.38

CoC(자기자본수익률)

• 연 CF = 1,050,000 × 12 = 12,600,000

• CoC = 12,600,000 ÷ 400,000,000 = 3.15%

스프레드(이자만 기준)

• Spread = c − i = 4.56% − 5.50% = −0.94%p

핵심: 월 현금흐름은 플러스인데도 스프레드는 마이너스입니다.

즉 “대출을 쓸수록 수익률이 커지는 구조”가 아니라, 대출이 자기자본수익률을 깎는 방향입니다. (그래도 플러스인 건 레버리지를 낮게 썼거나 NOI가 간신히 버티기 때문입니다)

시나리오 B: 원리금균등(30년), 실제금리 5.5%

이제 은행이 더 보수적으로 보는 그림(원리금)으로 바꿉니다.

월상환액 공식 대입(30년, n=360)

• P = 600,000,000

• r = 0.055/12 = 0.0045833333

• A = P×r×(1+r)^360 / ((1+r)^360−1)

• A ≈ 3,406,734원/월

• 연 DS = 3,406,734×12 = 40,880,808원/년

현금흐름(월)

• CF_month = 3,800,000 − 3,406,734 = 393,266원/월

DSCR(원리금 기준)

• DSCR = 45,600,000 ÷ 40,880,808 = 1.12

CoC

• 연 CF = 393,266×12 = 4,719,192

• CoC = 4,719,192 ÷ 400,000,000 = 1.18%

모기지상수 MC

• MC = 연 DS ÷ P = 40,880,808 ÷ 600,000,000 = 6.81%

스프레드(분할상환 기준)

• Spread = c − MC = 4.56% − 6.81% = −2.25%p

여기서 착시가 깨집니다.

“이자만”으로 보면 남는 것 같지만, 원리금/보수기준으로 보면 DSCR·CoC가 급락합니다.

6) 3단계: 스트레스 7%로 ‘보수심사’하면 한 번 더 무너집니다

3강에서 했던 것처럼 “실제금리”가 아니라 “심사용 금리(스트레스 반영)”로 테스트하면 더 명확해집니다.

시나리오 C: 원리금균등(30년), 심사용 7.0%(스트레스 반영 예시)

• r = 0.07/12 = 0.0058333333

• 월상환액 A ≈ 3,991,815원/월

• 연 DS = 47,901,780원/년

현금흐름(월)

• CF_month = 3,800,000 − 3,991,815 = −191,815원/월 마이너스

DSCR

• DSCR = 45,600,000 ÷ 47,901,780 = 0.95 (1 미만)

이게 “시간이 사라지는 순간”입니다.

만기일시 구조는 만기 때 재대출이 막히면 원금을 처리해야 하는데, 보수심사에서 DSCR이 깨지면 재대출 조건이 나빠지거나(금리↑/LTV↓) 아예 막히는 방향으로 갑니다.

7) “월세가 괜찮아 보이는 착시”를 한 문장으로 정의합니다

월세 착시는 보통 이렇게 발생합니다.

1. 월세(매출)로 판단하고 NOI로 내리지 않습니다

2. 이자만(만기일시) 기준으로만 계산합니다

3. 보수심사(원리금/스트레스/만기 리스크)를 넣지 않습니다

그래서 겉으로는 “월세가 이자보다 크다”인데, 실제로는

• NOI로 내리면 줄고

• 원리금으로 보면 더 줄고

• 스트레스/만기까지 넣으면 마이너스로 뒤집힙니다

8) 실전에서 바로 쓰는 ‘역산 공식’ 2개

(1) 목표 캡레이트를 NOI로 바꾸기

• 목표 NOI = 매입가 × 목표 캡레이트

예: 10억을 캡 6.5%로 사고 싶다

• 목표 NOI = 10억 × 6.5% = 6,500만원/년

(2) 목표 NOI를 “필요 월세”로 바꾸기

• NOI = 연월세 × (1−v) × (1−o)

• 필요 연월세 = NOI ÷ ((1−v)(1−o))

예: 목표 NOI 6,500만원, v=5%, o=20%

• 필요 연월세 = 65,000,000 ÷ (0.95×0.8) = 85,526,315

• 필요 월세 ≈ 7,127,193원

즉 “캡 6.5%로 10억을 산다”는 말은, 같은 공실/운영비 가정이면

월세가 700만원대가 나와야 논리가 맞습니다.

4강에서 남길 문장 3개

1. 상가는 월세가 아니라 NOI로 시작합니다: Cap = NOI/가격입니다.

2. 레버리지가 수익을 키우는지 깎는지는 Spread(캡 − 부채비용) 한 줄로 결정됩니다.

3. “이자만”으로 남는 것처럼 보여도, 원리금·스트레스·만기를 넣으면 DSCR이 무너져 재대출/보유가 막히는 구간이 나옵니다.

3강. 기준금리 2.50%인데 왜 내 주담대는 4~6%인가

2026-02-15

부동산에서 금리는 “이자”만이 아닙니다. 대출한도(DSR), 버틸 수 있는 시간, 상가의 수익 판단(캡레이트/DSCR)을 한 번에 바꿉니다. 그래서 3강은 내 금리를 식으로 분해하고, 금리 1%p 변화가 대출한도까지 어떻게 줄이는지 계산으로 고정합니다.

1) 기준금리 2.50%는 맞다. 하지만 내 대출 기준금리는 따로 있다

한국은행 기준금리는 2026-01-15 결정에서 연 2.50% 유지입니다.

그런데 은행이 “내 대출금리의 기준”으로 바로 2.50%를 쓰는 게 아니라 보통

• 변동형 주담대: COFIX(자금조달비용지수)

• 혼합/고정형: 금융채(예: 5년물) 같은 시장금리

  를 씁니다.

COFIX는 “은행의 자금조달비용을 반영한 대출 기준금리 지수”입니다.

2) 내 대출금리 공식은 이 한 줄이다

은행 대출금리는 구조가 정해져 있습니다. (금융위 자료에도 “기준금리/가산금리/가감조정금리(우대)”로 구분되어 설명됩니다.)

대출금리 i = 기준금리 b + 가산금리 s − 우대금리 d

• b(기준금리): COFIX/금융채 등 “지표”

• s(가산금리): 원가, 리스크비용, 자본비용, 목표이익 등

• d(우대금리): 급여이체·카드실적·자동이체 등 조건 충족 시 할인

숫자로 분해(학습용 예시)

• b = 3.20% (COFIX/금융채 중 하나라고 가정)

• s = 2.10%

• d = 0.80%

그러면

i = 3.20 + 2.10 − 0.80 = 4.50%

여기서 우대가 빠지면

i = 3.20 + 2.10 − 0 = 5.30%

“기준금리 뉴스”보다, 내 금리는 b+s−d가 결정합니다.

3) 금리 1%p가 월 상환액을 얼마나 바꾸나 (원리금균등)

원리금균등 월상환액 공식

월상환액 A = P × r × (1+r)^n ÷ ((1+r)^n − 1)

• P: 대출원금

• r: 월이율 = 연이율/12

• n: 총개월수

5억, 30년(360개월) 예시

(1) 연 4.18%

• P = 500,000,000

• r = 0.0418/12 = 0.0034833333

• f = (1+r)^n = (1.0034833333)^360 ≈ 3.496704693

A = 500,000,000 × 0.0034833333 × 3.496704693 ÷ (3.496704693−1)

A ≈ 2,439,253원/월

(2) 연 5.18%

• r = 0.0518/12 = 0.0043166667

• f = (1.0043166667)^360 ≈ 4.714559899

A ≈ 2,739,380원/월

차이

2,739,380 − 2,439,253 = 300,127원/월

금리 +1%p면 월 약 30만원 증가

이 30만원은 생활비가 아니라 DSR 한도(월 상환 가능액)를 직접 깎습니다.

4) 그래서 요즘은 LTV보다 DSR이 먼저 체감된다

LTV는 “담보 기준 상한”이고, DSR은 “상환능력 기준 상한”입니다. 실제 대출한도는 둘 중 더 작은 값입니다.

LTV 한도

• 주택가격 H, LTV β이면

  P_LTV = H × β

DSR 한도(기본식)

DSR = 연간 원리금상환액 ÷ 연소득

연소득 Y, DSR 한도 α라면

• 허용 연 상환액 = Y × α

• 허용 월 상환액 A_max = Y × α ÷ 12

예시: Y=80,000,000원, α=0.40

A_max = 80,000,000 × 0.40 ÷ 12 = 2,666,666.667원/월

5) DSR 계산금리가 7%로 잡히면 대출한도는 “식대로” 더 줄어든다

스트레스 DSR은 “실제 대출금리”를 올리는 게 아니라 DSR 산정 시 가산금리(스트레스금리)를 더해 대출한도를 보수적으로 계산하는 제도입니다.

금융위 보도자료 기준으로 3단계 스트레스 DSR의 스트레스 금리는 1.50%입니다.

또한 지방 주담대는 2026년 상반기(1/1~6/30)에도 2단계 적용 계획이 안내돼 있습니다.

5-1) 스트레스 반영 “DSR 계산금리”

• 실제금리 i_real

• 스트레스금리 ST

DSR 계산금리 i_calc = i_real + ST

학습용으로

• i_real = 5.50%

• ST = 1.50% (3단계)

이면

i_calc = 5.50% + 1.50% = 7.00%

5-2) “월 상환액 한도”로 최대 대출원금 역산(핵심식)

원리금균등에서 P만 풀면

P = A × ((1+r)^n − 1) ÷ (r × (1+r)^n)

• A = A_max

• r = (연이율)/12

• n = 360

앞서 예시(연소득 8,000만원, DSR 40%)로 A_max = 2,666,666.667원, n=360 고정.

(A) 실제금리 5.50%로 계산할 때(스트레스 없음 가정)

• r = 0.055/12 = 0.0045833333

• f = (1+r)^360 ≈ (1.0045833333)^360 ≈ 5.187387841

P_real = 2,666,666.667 × (5.187387841−1) ÷ (0.0045833333×5.187387841)

P_real ≈ 469,658,035원(약 4.70억)

(B) DSR 계산금리 7.00%로 잡히는 경우(스트레스 반영)

• r = 0.07/12 = 0.0058333333

• f = (1.0058333333)^360 ≈ 8.116497475

P_calc = 2,666,666.667 × (8.116497475−1) ÷ (0.0058333333×8.116497475)

P_calc ≈ 400,820,181원(약 4.01억)

(감소폭)

4.70억 − 4.01억 ≈ 0.69억(약 6,900만원)

같은 소득, 같은 DSR 40%라도 DSR 계산금리가 7%로 올라가면, 대출원금 한도가 약 7천만원 줄어듭니다.

이게 “LTV는 통과인데 DSR에서 막힌다”의 실제 모습입니다.

6) “월세가 괜찮아 보이는 착시”가 정확히 뭐냐 — 상가 예시로 해부

상가에서 사람들이 자주 하는 계산은 이겁니다.

• 월세 500만

• 이자 230만

• 남는 돈 270만 → “괜찮다”

이게 착시입니다. 이유는 3겹입니다.

착시 1) ‘월세’가 아니라 ‘NOI’를 써야 한다 (공실·운영비가 빠짐)

상가는 월세(매출)가 아니라 NOI(순영업소득)로 봅니다.

• 연 임대료(월세) = 월세 × 12

• 공실/체납 반영 후: EGI = 연 임대료 − 공실손실

• NOI = EGI − 운영비(관리·수선·보험·재산세 등)

• Cap Rate = NOI ÷ 매입가

10억 상가 예시(학습용)

• 월세 500만원 → 연 6,000만원

• 공실/체납 5% → 300만원 손실

• 운영비 20% (EGI 기준 가정)

계산

• EGI = 6,000 − 300 = 5,700만원

• 운영비 = 5,700 × 20% = 1,140만원

• NOI = 5,700 − 1,140 = 4,560만원/년

• NOI 월환산 = 4,560/12 = 380만원/월

• 캡레이트 = 4,560/10억 = 4.56%

즉 “월세 500”이 아니라, 실제로 빚 갚는 데 쓰이는 돈은 NOI 380부터 시작합니다.

월세가 괜찮아 보인 첫 번째 이유는 “500을 분모로 착각”하는 데서 나옵니다.

착시 2) 이자만 내는 ‘만기일시’는 지금이 편해 보이게 만든다

상가 대출은 현장에서 이자만 내고 만기에 원금을 처리(재대출/상환)하는 구조가 흔합니다.

이 구조는 “월 현금흐름”을 좋게 보이게 합니다.

같은 조건(10억 매입, 대출 5억, 금리 5.5%) 비교

• 이자만 납부(만기일시) 월 이자

  = 5억 × 5.5% ÷ 12

  = 229.17만원/월

• 원리금균등(30년) 월 상환액(참고)

  ≈ 283.89만원/월 (이자만 대비 월 약 55만원 증가)

이제 NOI(380만원/월)에서 빼면

• 이자만 기준 월 현금흐름 = 380 − 229 = 151만원/월

• 원리금 기준 월 현금흐름 = 380 − 284 = 96만원/월

둘 다 플러스라서 “괜찮아 보이죠.”

그런데 문제는 “은행은 더 보수적으로 본다”는 데 있습니다.

착시 3) 은행은 DSCR을 ‘원리금/스트레스’로 보수적으로 본다

수익형 담보는 현금흐름 커버리지(DSCR)를 봅니다.

DSCR = NOI ÷ 연간 부채상환액

같은 NOI 4,560만원/년 기준에서

1. 이자만(연 이자 2,750만원)

   DSCR_interest = 4,560 ÷ 2,750 = 1.66

2. 원리금(연 원리금 약 3,406.7만원)

   DSCR_amort = 4,560 ÷ 3,406.7 ≈ 1.34

3. “스트레스(7%)로 원리금 테스트”처럼 더 보수적으로 잡히면

   연 원리금이 커지면서

   DSCR_stress ≈ 4,560 ÷ 3,991.8 ≈ 1.14

여기서 착시가 드러납니다.

겉으로는 “월세가 이자를 이긴다”인데, 은행의 보수적 기준(원리금/스트레스)을 적용하면 DSCR이 급락해서 “대출이 줄거나, 금리가 불리하거나, 아예 안 나오는” 상황이 됩니다.

추가로, 진짜 무서운 건 ‘만기(시간)’이다

만기일시에선 원금 5억이 만기 때 한 번에 돌아옵니다.

재대출이 막히는 순간(금리 급등, 가치 하락, LTV 축소, DSCR 미달)에는 선택지가 급격히 줄어듭니다.

• 재대출 가능 → 계속 보유

• 재대출 일부만 가능 → 부족분 현금 투입(급전)

• 재대출 불가 → 급매로 “시간을 돈으로 바꾸는” 상황 발생

사람들이 말하는 “월세가 괜찮아 보이는 착시”는

(월세 500을 NOI 380으로 내리지 않고) + (이자만 내는 구조로 당장 좋아 보이고) + (만기/보수심사/스트레스 시나리오를 안 넣어서) 생깁니다.

3강에서 가져갈 문장 3개

1. 내 대출금리는 i = b + s − d로 분해하면 끝난다.

2. 원리금균등에서 금리 1%p는 월 상환액을 수십만원 바꾸고, 그게 DSR 한도를 깎는다.

3. 스트레스 DSR은 실제금리가 아니라 DSR 계산금리(i_calc)를 올려 대출원금을 줄이는 장치다.

손스케치로 집을 짓는 방식

침실을 먼저 넣고 나면 남는 공간이 무엇인지부터 봅니다. 저는 설계를 약간 거꾸로, 테트리스처럼 합니다. 박스를 하나씩 채워 넣으면서 집이 논리적으로 성립하고 동시에 아름답게 보이도록 맞춰 가는 방식입니다.

저는 Visban Architects의 웨인 비즈바인입니다. 오늘은 도심 인필(infill) 대지에 들어갈 수 있는 비교적 단순한 주택을 함께 설계해 보려 합니다. 재미있는 점은 같은 평면을 가지고도 입면은 전통적이거나 과감한 현대식이거나, 그 사이의 어떤 스타일로든 바꿀 수 있다는 것입니다.

1. 준비 도구와 시작점

제가 쓰는 도구는 단순합니다.

BM Fang 패드(파치먼트)를 14×7에서 11×7로 잘라 씁니다. 복사기에 맞고, 가방에 넣기도 편하기 때문입니다. 펜은 Precise 펜을 주로 씁니다. Fine을 가장 많이 쓰고(대부분), 더 섬세한 선이 필요하면 Extra Fine을 씁니다. 강조가 필요하면 Pilot Bravo로 굵은 선을 줍니다. 마지막으로 아주 디테일한 부분은 Pentel 클릭 펜슬처럼 부드러운 심의 연필로 잡습니다.

주택 설계에서 가장 중요한 시작점은 결국 “대지”입니다. 대지의 조건과 규정을 이해하지 못하면, 그럴듯해 보이는 도면을 그려도 실제로는 틀릴 수 있습니다.

2. 대지 조건 설정: ‘건축 가능한 박스’를 먼저 만든다

가정해보겠습니다. 대지는 폭 54피트이고 전면에 보도가 있습니다. 도심 인필 대지는 보통 이격이 크지 않기 때문에, 좌우 측면 이격을 각각 5피트로 잡겠습니다.

그러면 건축 가능한 폭은 54 - 10 = 44피트가 됩니다. 저는 이런 짝수 숫자를 좋아합니다. 미국의 건축 자재가 보통 2피트 단위로 나오기 때문입니다.

이번 대지는 전면 이격 20피트, 후면 이격 20피트라고 가정합니다. 대지 깊이가 100피트라면 40피트를 빼고 60피트가 실제로 다룰 수 있는 깊이입니다.

여기서 방향도 확인합니다. 동서 방향의 집이라고 하면, 어느 쪽이 서측 입면인지, 동쪽이 마당인지, 북쪽이 어디인지가 중요합니다. 바람, 일조, 눈/결빙 같은 문제는 결국 평면과 배치에 직접 영향을 주기 때문입니다.

3. 드라이브웨이가 평면을 바꾼다

제가 처음 박스를 약간 한쪽으로 치우쳐 그린 이유는 드라이브웨이를 넣어야 하기 때문입니다. 저는 가능하면 드라이브웨이를 남쪽에 두고 싶습니다. 미시간처럼 눈이 오는 지역에서는 햇빛이 드라이브웨이에 닿아 눈이 빨리 녹는 것이 생활적으로 유리하기 때문입니다.

문제는 폭입니다. 드라이브웨이는 최소 10피트, 가능하면 12피트가 좋습니다. 그런데 12피트를 확보하려면, 원래 5피트 이격인 쪽에서 추가로 폭을 떼어 와야 하고, 결과적으로 집 폭이 44피트에서 37피트 정도로 줄어드는 딜레마가 생깁니다.

그래서 저는 36피트 폭의 박스를 먼저 잡습니다. 짝수 단위를 유지하면서도, 필요하면 범프아웃 같은 변형을 줄 여지를 남겨두기 위함입니다.

계산해 보면 40×36피트는 약 1,440ft²(1층 기준) 정도가 됩니다. 전체 연면적 2,000~2,400ft²를 목표로 한다면 2층을 조금 조절하거나, 일부를 돌출·축소하면서 맞춰갈 수 있는 크기입니다.

4. 차고 배치와 회차 공간

드라이브웨이를 따라 뒤쪽으로 차가 들어가서 차고로 접근합니다. 이런 인필 대지에서는 보통 차고를 뒤쪽에 두고, 대지선에 조금 더 가까이 붙일 수 있는 규정을 활용하기도 합니다(예: 부속건물은 3피트까지 가능).

뒤쪽 마당에는 회차(turnaround) 공간도 고려해야 합니다. 지금 단계에서는 선을 겹쳐 그리는 것을 신경 쓰지 않습니다. 중요한 건 “내가 가진 박스 안에서 차, 동선, 생활이 가능한가”를 먼저 확인하는 것입니다.

5. 썬룸/패밀리룸 위치를 ‘생활’로 판단한다

집을 어디로 돌출시킬지, 썬룸을 어디에 둘지, 패밀리룸을 어디에 둘지는 단순히 모양이 아니라 생활로 결정합니다.

예를 들어 썬룸을 차고와 더 가까운 쪽에 두면, 겨울에 집에서 차고로 이동할 때 동선이 짧아져 생활이 편해집니다. 또 북동쪽 마당에 파티오를 두면 오후에 그늘이 생겨, 야외에서 머물기 좋은 공간이 됩니다.

주방도 마찬가지입니다. 차고에서 장을 보고 들어올 때 가까운 위치에 주방이 있으면 생활이 훨씬 편합니다. 그래서 저는 차를 잠깐 세우고 바로 들어올 수 있는 ‘사이드 도어’를 고려하기도 합니다.

6. 이제 평면: 40×36 박스 안에서 ‘거꾸로’ 맞추기

대지 배치가 어느 정도 정리되면, 그 다음은 평면입니다. 저는 40×36 정도의 박스를 기준으로 시작합니다. 정확히 자를 대고 재기보다는, 오랜 경험으로 비례를 먼저 잡고 나중에 검증합니다.

이번 클라이언트가 1층에 마스터 침실을 원한다고 가정해봅니다. 작은 집에서 쉽지 않지만 해보겠습니다. 침실 폭은 12피트도 가능하지만 14피트를 먼저 시도합니다. 킹사이즈 침대와 협탁, 여유 동선을 생각하면 14피트 벽이 꽤 안정적입니다.

침실을 전면에 두면 큰 창을 넣기 좋고, 조지안(Georgian) 같은 전통 스타일에서 요구되는 ‘대칭’도 잡기 쉽습니다. 침실 앞에 윈도우 시트나 약간의 돌출을 주면, 가구를 놓을 공간이 부족한 작은 집에서도 활용도가 생깁니다.

침실 진입도 바로 침실로 열리지 않게 작은 전실(vestibule) 같은 완충 공간을 고려합니다. 프라이버시 때문입니다. 그리고 욕실과 옷장을 배치해야 합니다. 이 과정에서 “아, 1층 마스터를 넣으려면 집이 더 커져야 할 수도 있겠구나”라는 현실도 동시에 보입니다. 그래서 저는 지금 단계의 스케치를 “가능성 검사”라고 생각합니다.

7. 중앙 복도와 계단: 집의 중심축

폭 36피트에서 14피트를 한쪽에 쓰면 남는 폭이 22피트입니다. 저는 중앙에 8피트 정도의 폭을 남겨 복도와 계단을 한 축에 넣는 걸 좋아합니다. 4피트 복도 + 4피트 계단처럼 구성하면, 2층에서도 중앙에 도착해 긴 복도를 만들지 않고 각 방으로 분기할 수 있습니다.

이런 구조는 전통적인 대칭 입면에도 잘 맞고, 집의 동선을 단정하게 만들어 줍니다.

8. 가구를 넣는 이유

저는 평면을 그릴 때 가구를 넣습니다. 킹 침대가 정말 들어가는지, 거실 섹셔널이 들어가고 TV·벽난로·마당 조망이 동시에 가능한지 확인해야 합니다. 박스로만 그리면 실생활이 불편한 집이 나올 수 있기 때문입니다.

9. 플렉스룸과 3/4 욕실: ‘살아가는 집’

저는 1층에 플렉스룸을 두는 걸 좋아합니다. 홈오피스가 될 수도 있고, 게스트룸이 될 수도 있습니다. 더 중요한 건 시간이 지나 생활이 바뀔 때입니다. 누군가 몸이 불편해지면 플렉스룸이 간병 공간이 될 수도 있습니다.

그래서 플렉스룸 근처에 3/4 욕실을 두고, 포켓도어 등을 활용해 진짜로 “다목적 방”이 되도록 만듭니다. 집은 예쁘기만 한 공간이 아니라, 사람이 늙어가며 살아갈 수 있는 공간이어야 한다고 생각합니다.

10. 주방 옵션은 평면 하나로도 여러 개가 가능하다

같은 평면에서도 주방은 여러 방식으로 설계할 수 있습니다. 레인지 후드를 어디에 둘지, 아일랜드 방향을 어떻게 둘지, 식탁을 분리할지 아일랜드와 통합할지에 따라 경험이 달라집니다.

저는 아일랜드 길이 8피트를 좋아합니다. 싱크(36인치) + 식기세척기(2피트) + 쓰레기/리사이클(2피트)만 해도 7피트가 금방 차기 때문입니다. 8×4 아일랜드는 스툴 4개까지도 가능하고, 경우에 따라 아일랜드에 테이블을 결합하는 구성도 효율적입니다.

11. 마무리: 그린 뒤에는 반드시 ‘검증’

제가 그리는 이 초기 스케치는 빠른 컨셉입니다. 보통은 트레이싱 페이퍼를 한 장 더 올려 정리하고, 가구를 넣고, 비례를 다시 잡습니다. 더 정확하게 확인하려면 격자 종이를 써서 방금 그린 것을 치수로 검증하는 것도 좋습니다.

오늘 수업은 원래 평면을 그리고 그 평면으로 입면을 세 가지 정도 뽑는 것이 목표였지만, 평면이 예상보다 깊어져서 수업 대부분을 평면 설계 자체에 썼습니다. 다음 수업에서는 이 평면을 바탕으로 실제로 서로 다른 입면들을 만들어 볼 예정입니다.

도쿄는 더 이상 관광지가 아니다

2025년 일본을 찾은 외국인 관광객은 4,270만 명으로 사상 처음 4천만 명을 돌파했다. 더 놀라운 건 그들이 쓰고 간 돈이다. 역대 최고치 9.5조 엔, 원화로 약 89조 원. 도쿄는 이제 ‘구경하는 도시’가 아니라, 서브컬처·하이컬처·미식을 하나의 플라이휠로 엮어 도시 자체를 대체 불가능한 경험으로 만들어 내는 곳이 됐다.

그 플라이휠을 돌리는 엔진은 부동산 디벨로퍼들이다. 모리빌딩, 도큐, 미쓰이부동산, 미쓰비시지쇼 같은 기업들은 만화·애니·게임 IP를 단순한 마케팅 장식으로 보지 않는다. 도시의 가치 자체를 재정의하는 전략 자산으로 다룬다. 핵심은 세 가지다.

첫째, 서브컬처를 ‘격상’한다. 둘째, 수직 배치로 경험을 다층화한다. 셋째, 일상과 연결해 접근성의 장벽을 부순다.

1. 서브컬처를 ‘예술’로 격상시키는 방식

모리빌딩의 전략은 “같은 콘텐츠라도 어디에 놓느냐가 가치를 바꾼다”는 전제에서 출발한다. 박물관 굿즈가 길거리 소품점에서 팔리면 상품이지만, 박물관 안에서 팔리면 작품의 연장으로 읽히는 것과 같다. 모리빌딩은 이 원리를 도시 개발에 그대로 이식했다.

만화를 ‘보존 가치가 있는 문화유산’으로 만든다

아자부다이 힐즈에서 대표적으로 드러난다. 슈에이샤 갤러리는 만화 원화를 디지털 방식으로 인증하고(진품성/희소성) 고급 인쇄 기법을 적용해 수집품으로 만든다. 여기에 팀랩의 디지털 아트를 배치해, 공간 전체를 “예술 콘텐츠 축”으로 굳힌다. 원피스·나루토·블리치 같은 IP는 예술과 대중문화 경계에 있는 글로벌 팬덤과 수집가를 불러들이는 강력한 흡입구가 된다.

아자부다이 힐즈 갤러리 역시 같은 방향이다. 일본 만화를 ‘산업’이 아니라 ‘현대 일본의 문화유산’으로 해석하게 만든다. 다카하타 이사오 회고전처럼 TV 애니메이션에서 지브리까지 50년 넘는 흐름을 정리하는 전시는, 애니메이션이 국가 브랜딩의 핵심이자 독자적 예술 장르라는 관점을 제시한다.

포켓몬 공예전은 또 다른 방식으로 서브컬처를 하이엔드로 확장했다. 금속·흙·나무·섬유 등 다양한 소재로 포켓몬을 재해석한 작품을 전시하며, ‘캐릭터’가 ‘공예 작품’으로 전환될 수 있음을 보여준다.

“가장 비싼 공간”을 미술관에 준다

모리빌딩은 로폰기 힐즈 모리 타워 최상층에 미술관을 넣었다. 일반적으로는 펜트하우스나 최고가 오피스가 들어갈 자리다. 그런데 그 공간을 미술관에 할당했다. 이 자체가 “예술이 곧 빌딩의 경쟁력”이라는 선언이다.

무라카미 다카시는 그 상징적 사례다. 에도 시대 회화와 현대 애니메이션의 시각 문법을 연결해 ‘슈퍼플랫’을 정립했고, 대중문화와 고급미술의 경계를 허물었다. 모리미술관의 대규모 전시들은 오타쿠 문화가 ‘미술 담론’으로 올라가는 과정을 실질적으로 보여준다.

도쿄 노드: 전시장이 아니라 ‘창조 인프라’

토라노몬 힐즈 스테이션 타워의 도쿄 노드는 예술을 도시 인프라로 확장한 실험 공간이다. 도쿄 노드랩은 크리에이터와 기업이 모여 새로운 도시 경험을 연구하는 오픈 이노베이션 거점으로 설계됐다. 예술·기술·비즈니스가 결합되는 “창조 허브”로 기능한다.

2. 수직 배치로 ‘의도된 혼란’을 설계하는 방식

도쿄의 디벨로퍼들은 서로 다른 문화를 한 건물 안에서 층별로 충돌시키지 않고, 시너지로 이어지게 만든다.

토다 빌딩: 귀멸의 칼날 → 현대미술 → 베이커리

교바시의 토다 빌딩은 전통적인 비즈니스 거리였던 지역을, 수직 배치로 완전히 다른 분위기로 바꿨다.

• 6층: 크리에이티브 뮤지엄 도쿄(귀멸의 칼날 같은 대형 전시)

• 3층: 일본 현대미술 핵심 갤러리들

• 1층: 베이커리/카페 + 신진 작가 전시

서브컬처 전시로 들어온 사람이 자연스럽게 현대미술을 보게 되고, 다시 일상 소비(카페)로 내려오면서 또 전시를 만난다. “가볍게 들어왔다가 교양이 생기는 동선”을 설계한 것이다. 결과적으로 토다 빌딩은 단순 오피스가 아니라, ‘언제나 뭔가 기대하게 만드는 빌딩’이 된다.

시부야 파르코: 덕후를 명품 고객으로 전환시키는 구조

시부야 파르코 6층은 게임/애니 팬덤을 강하게 끌어모으는 공간이고, 그 유입이 아래층의 패션 소비로 이어지도록 설계된다. 실제로 면세 매출의 상당 부분이 외국인일 정도로, 팬덤을 ‘패션 소비자’로 바꾸는 전환이 작동한다.

3. 일상과 연결해 ‘장벽을 없애는’ 방식

세 번째가 가장 강력하다. 서브컬처를 특별 이벤트로만 소비하게 두지 않고, 공기처럼 마시게 만들어 버린다.

애니메이션 도쿄 스테이션: 산업유산급 아카이브를 ‘무료’로

이케부쿠로의 애니메이션 도쿄 스테이션은 도쿄도가 설립하고 운영 단체가 관리한다. 지하에는 셀화·레이아웃 같은 중간 제작물 5만 점이 보관된다. “그냥 팬을 위한 공간”이 아니라, 콘텐츠를 산업유산으로 다루는 방식이다.

더 충격적인 건 접근성이다. 전시도, 아카이브 열람도 무료다. “돈은 됐고 일단 들어오라”는 태도다. 장벽을 없애면 팬덤은 커지고, 도시는 그 팬덤이 만드는 경제를 얻는다.

도쿄도청 프로젝션 매핑: 엄숙한 관공서를 세계 최대 야외 극장으로

도쿄도청 외벽은 밤이면 거대한 캔버스가 된다. 세계 최대 규모의 프로젝션 매핑 쇼가 무료로 열린다. 딱딱한 행정 공간이 관광객과 시민이 잔디밭에 누워 즐기는 ‘힙한 야외 극장’으로 바뀐다. 건축(단게 겐조의 상징성)이라는 하드웨어 위에 서브컬처라는 소프트웨어를 올려, 죽어 있던 야간 시간대를 되살린 것이다.

하라주쿠 하라카도: 쇼핑몰 지하에 ‘동네 목욕탕’을 넣는다

도쿄 코퍼레이션이 만든 하라카도는 ‘상품 판매’보다 ‘일상과 만남’을 공간의 원리로 삼는다. 땅값이 가장 비싼 상권에 목욕탕을 넣는 건 상식 밖이지만, 그 상식을 깨면서 “매일 들르게 만드는 장소성”을 만든다. 주민과 관광객이 섞이고, 이곳은 단발 이벤트가 아니라 생활의 일부가 된다.

브랜드도 서브컬처로 ‘되살린다’

에비스 맥주는 135년 된 전통 브랜드가 젊은 층에게 “아빠 술”로 굳어가는 위기를 겪었다. 여기서 선택한 방식이 조조의 기묘한 모험의 작가 아라키 히로히코와의 협업이다. 전통은 유지하되 표현 언어만 서브컬처로 바꿔 젊은 고객 유입을 폭발시켰고, SNS에서 인증샷 대란이 일어났다. 서브컬처를 ‘가벼운 재미’로 끌어오되, 결과적으로 브랜드의 품격을 높이는 구조다.

도쿄는 “경험의 밀도”를 팔고 있다

도쿄의 전략은 관광객 숫자보다 경험의 밀도를 높이는 것이다. 서브컬처는 덕후 문화가 아니라, 도시 재생과 브랜딩을 돌리는 엔진으로 쓰인다.

• 콘텐츠를 예술로 격상시켜 신뢰도와 희소성을 만든다

• 층별로 문화를 섞어 시너지를 만드는 동선을 설계한다

• 무료/일상 결합으로 장벽을 없애 팬덤을 확장한다

• 결과적으로 도시 전체를 하나의 문화 플랫폼으로 만든다

이런 방식은 일본만의 이야기가 아니다. “죽어가는 공간을 어떻게 살릴 것인가”, “브랜드를 어떻게 다시 젊게 만들 것인가”, “도시를 어떻게 경험으로 바꿀 것인가”를 고민하는 사람이라면, 도쿄의 사례는 그대로 참고할 수 있는 실전 매뉴얼이다.
